HFSS实战（三）——过孔via TDR仿真

在上一讲中，主要是通过观察S参数确定via的优化是否达到目标。但S参数只能看到一个整体的结果，并不知道via真实的阻抗是多少？想要单独确定via的阻抗，最好还是通过TDR的仿真。

一、模型的处理

在上一讲中，已经比较详细的阐述了via的建模过程。 HFSS实战（二）——过孔via建模及参数优化
在这一节中，我们主要对模型进行进一步的处理。

TDR对仿真分辨率是有要求的，不同上升时间的step信号，能识别的最小尺寸是不同的。

举个例子：
15ps的上升时间：

$$\frac{15\ast 10^{-12}\ast 3\ast 10^8\ast 10^3}{\sqrt[]{3.3}}=2.48mm\approx 100mil$$
而过孔的尺寸比$100mil$要小很多。

有两种办法可以解决这个问题：

1、利用wave port的De-embeding功能（因为我设置wave端口后仿真一直报错，没有解决。如果有人设置成功了，请告诉我一声，十分感谢~）

工程连接如下：waveport_via_sim

waveport的特点如下：

• 不需要增大模型的尺寸就可以拉升或缩短传输线
• de-embed设置为正数，意味端口内移，传输线缩短
• de-embed设置为负数，意味端口外移，传输线拉长

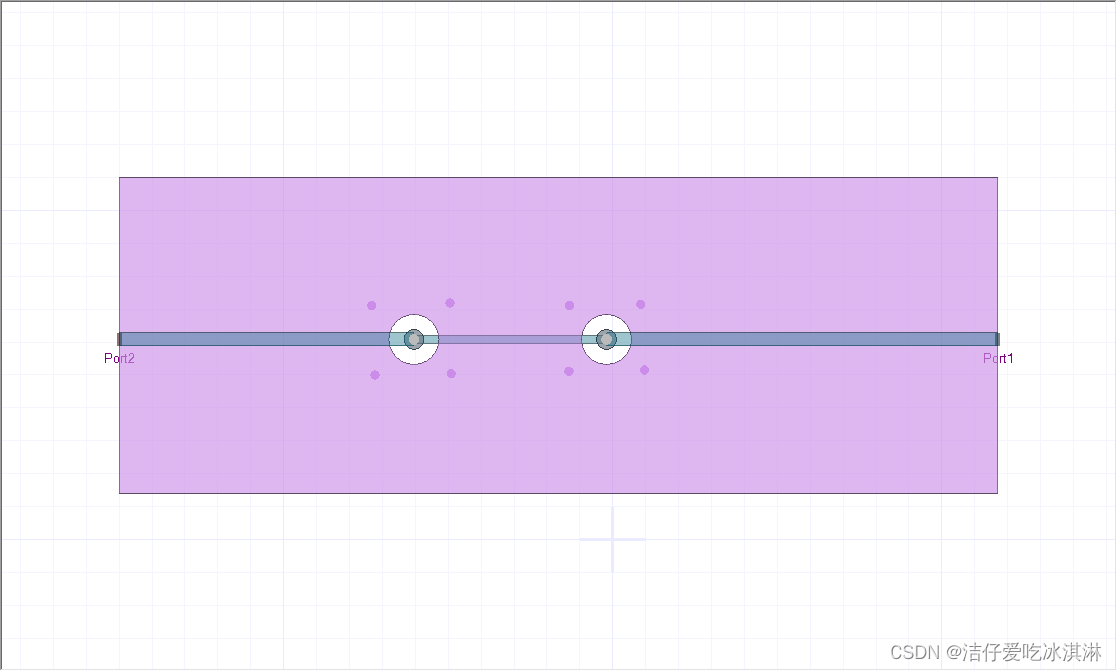

2、使用lump port + 传输线尺寸拉长，处理后的模型如下，拉长后，尺寸变大，求解速度变慢，不是很推荐这种。

二、TDR仿真

将其导出为HFSS模型后打开工程。导出过程参见：HFSS实战（二）——过孔via建模及参数优化

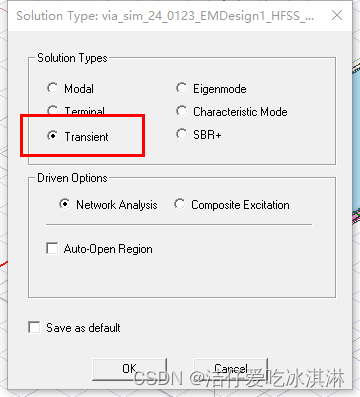

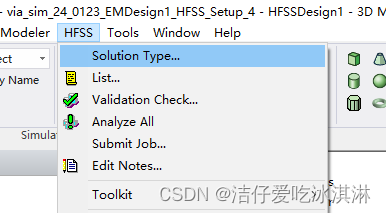

2.1 修改求解模式

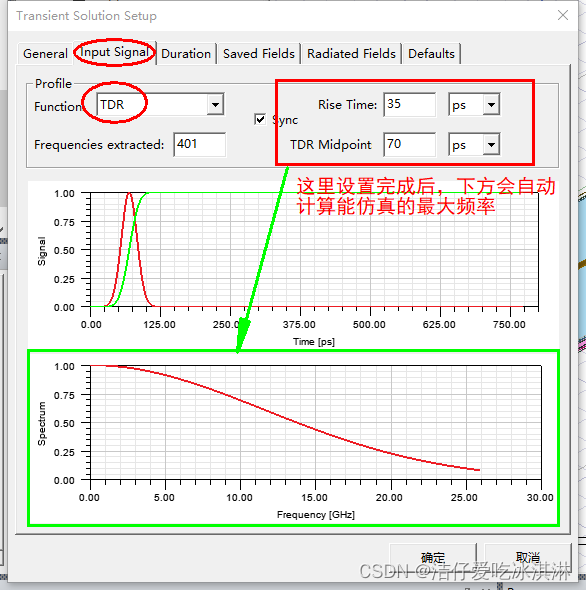

2.2增加求解设置

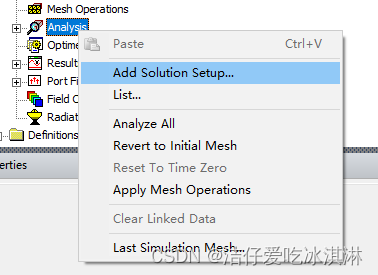

点击Analysis→Add Solution Setup

设置完成点击→确定

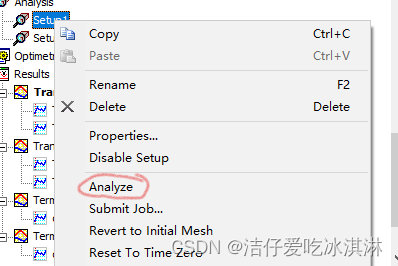

点击Setup1→右键→Analyze

三、查看仿真结果

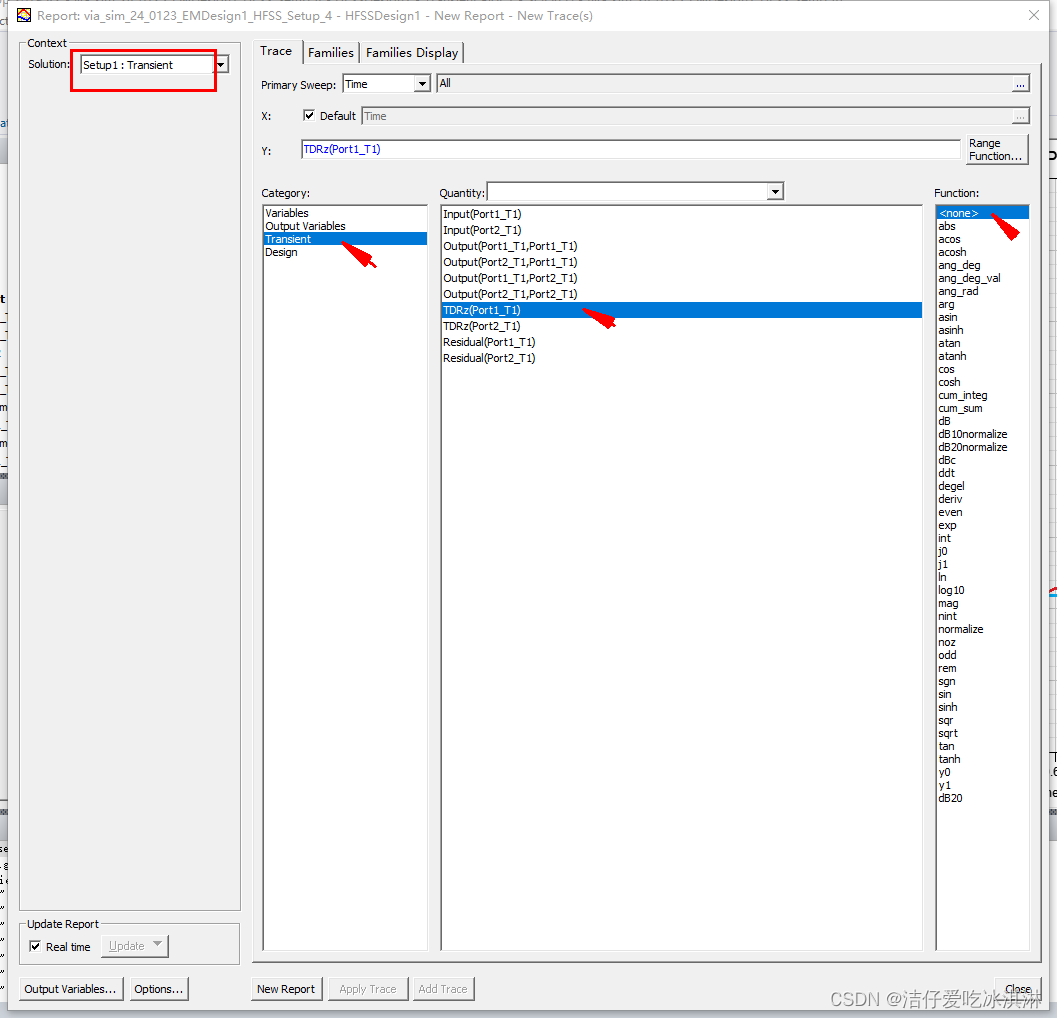

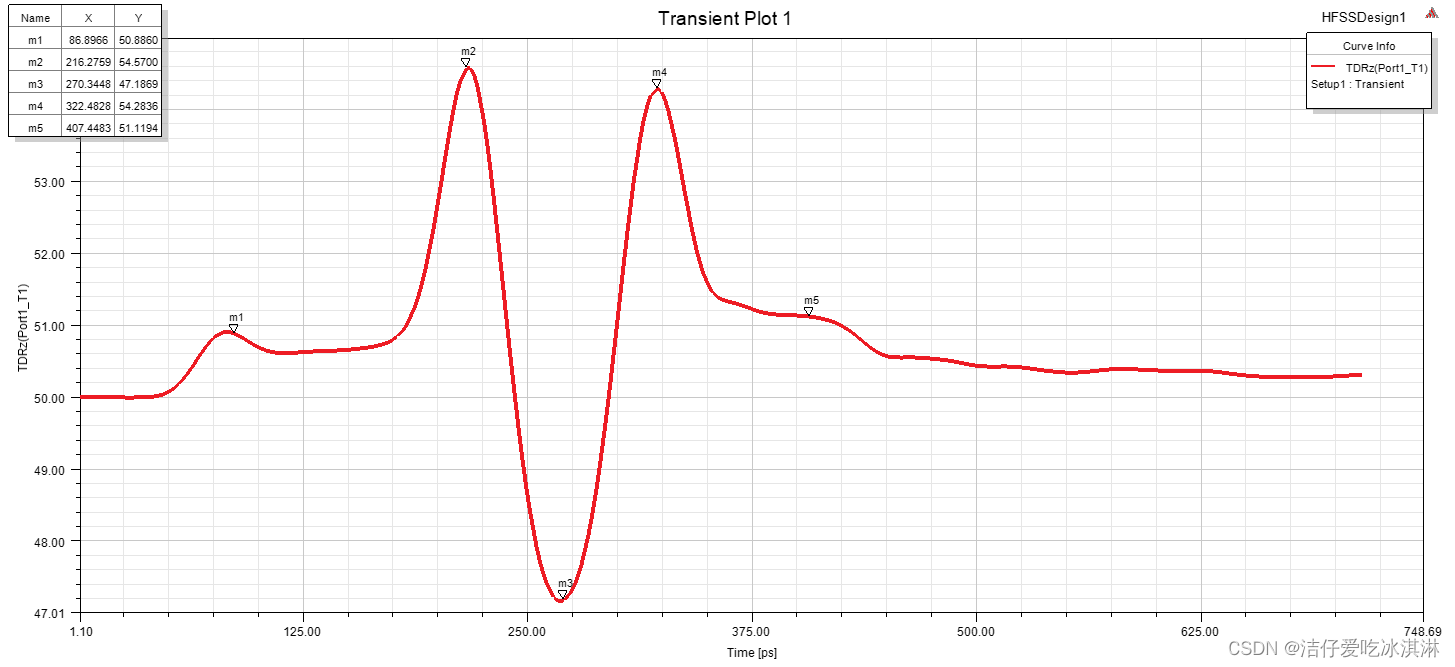

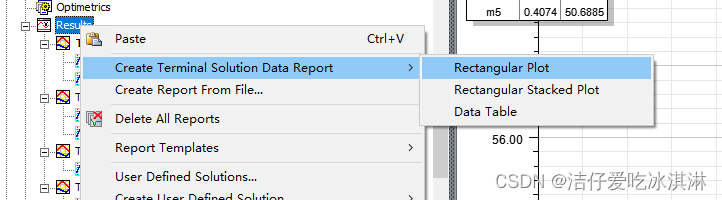

3.1 查看TDR结果

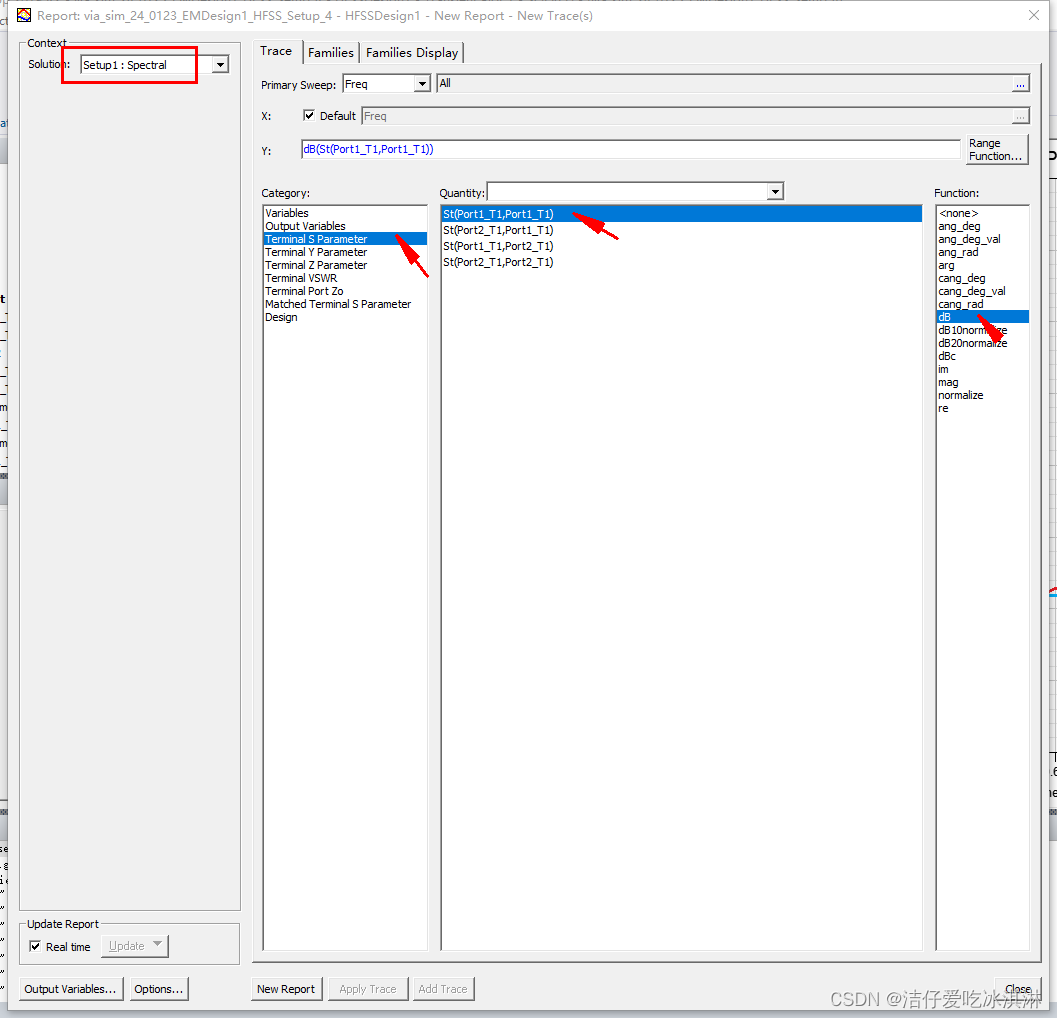

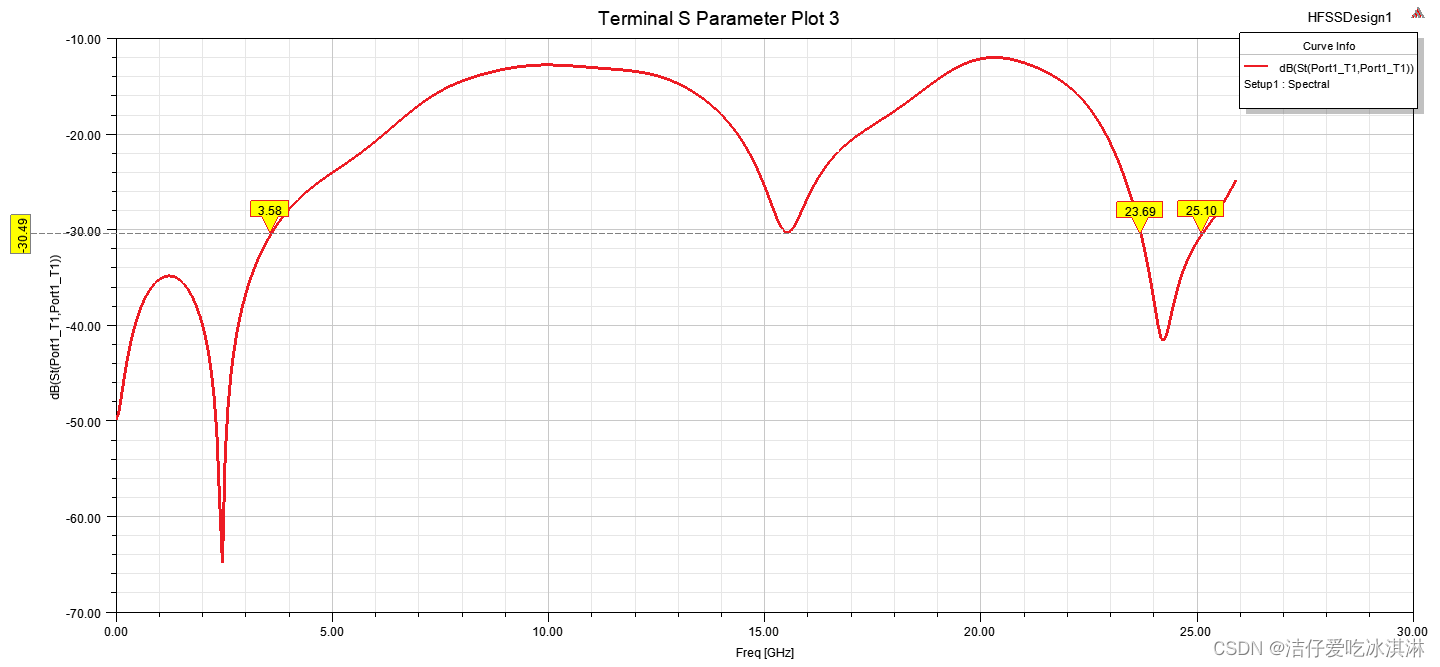

3.2 查看S参数结果

四、结果分析

过孔处的阻抗上升至54$\Omega$，基本还算满足要求。

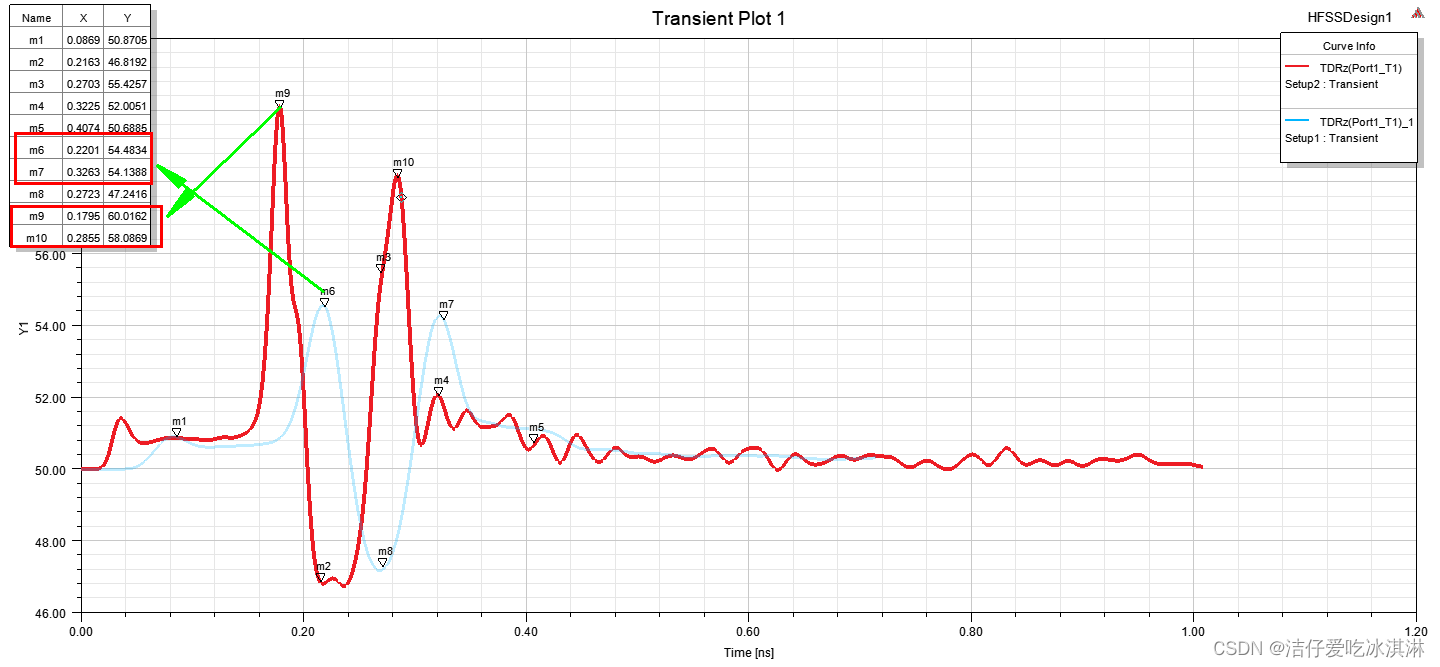

4.1上升时间tr对仿真的影响

新建setup，将RiseTime=15ps,再次执行仿真


可以看出原本是54Ω的过孔变成了60欧姆。什么原因呢？
有没有可能是残桩的影响呢？

4.2 残桩的影响

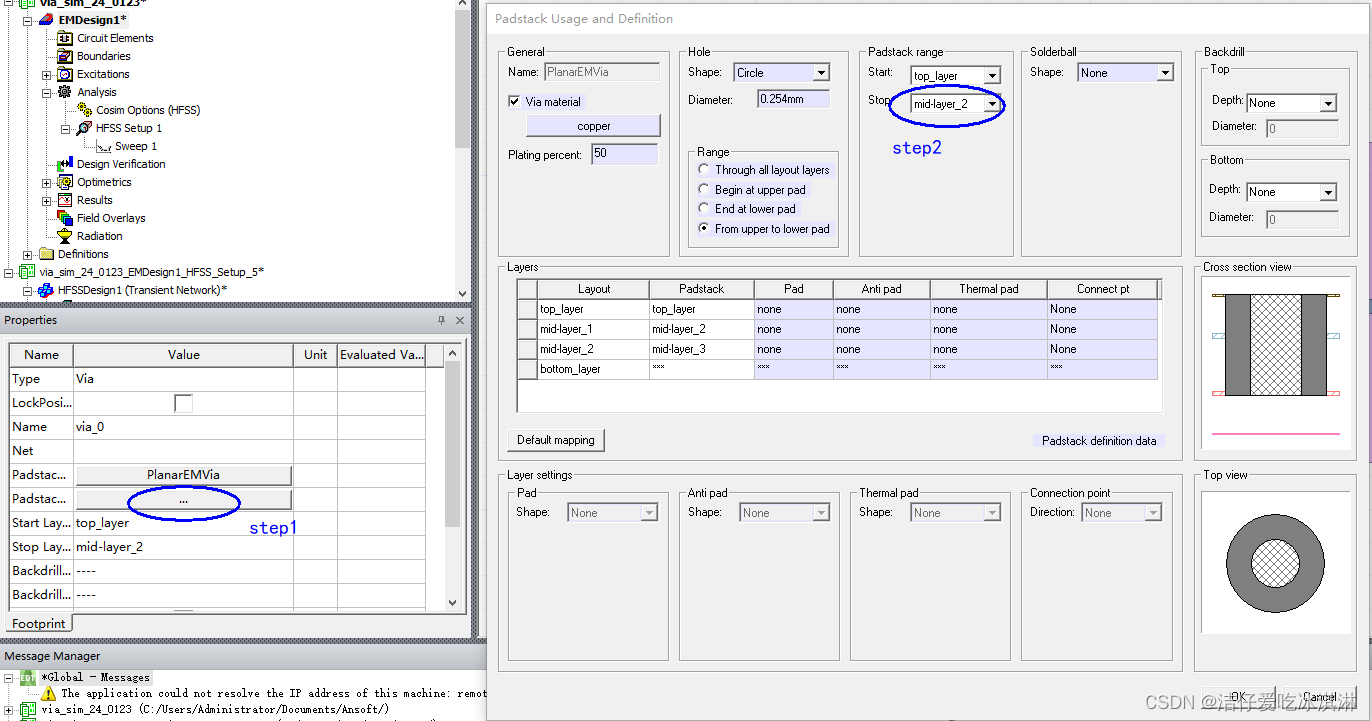

修改过孔属性性质，去掉残桩：

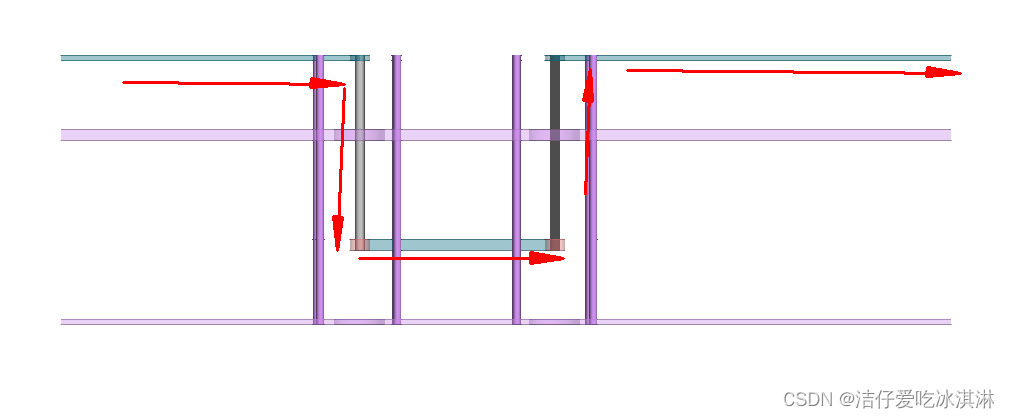

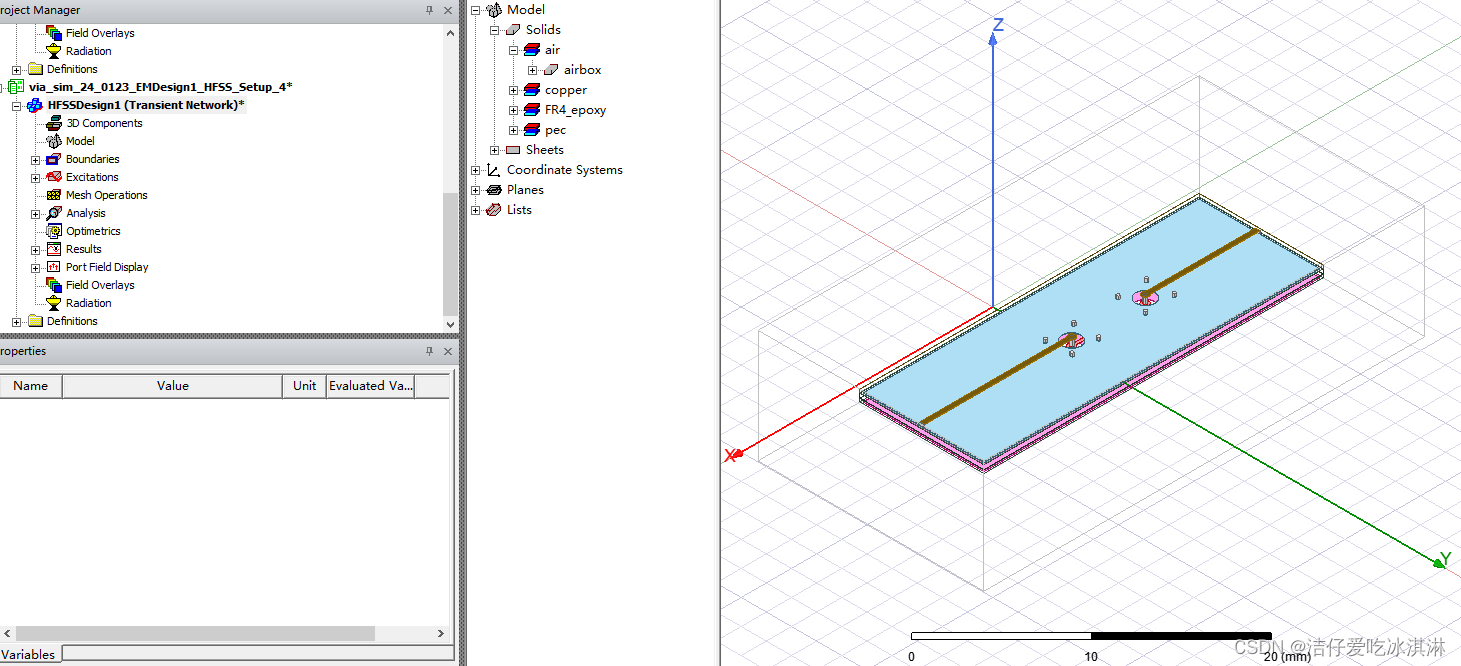

模型查看：

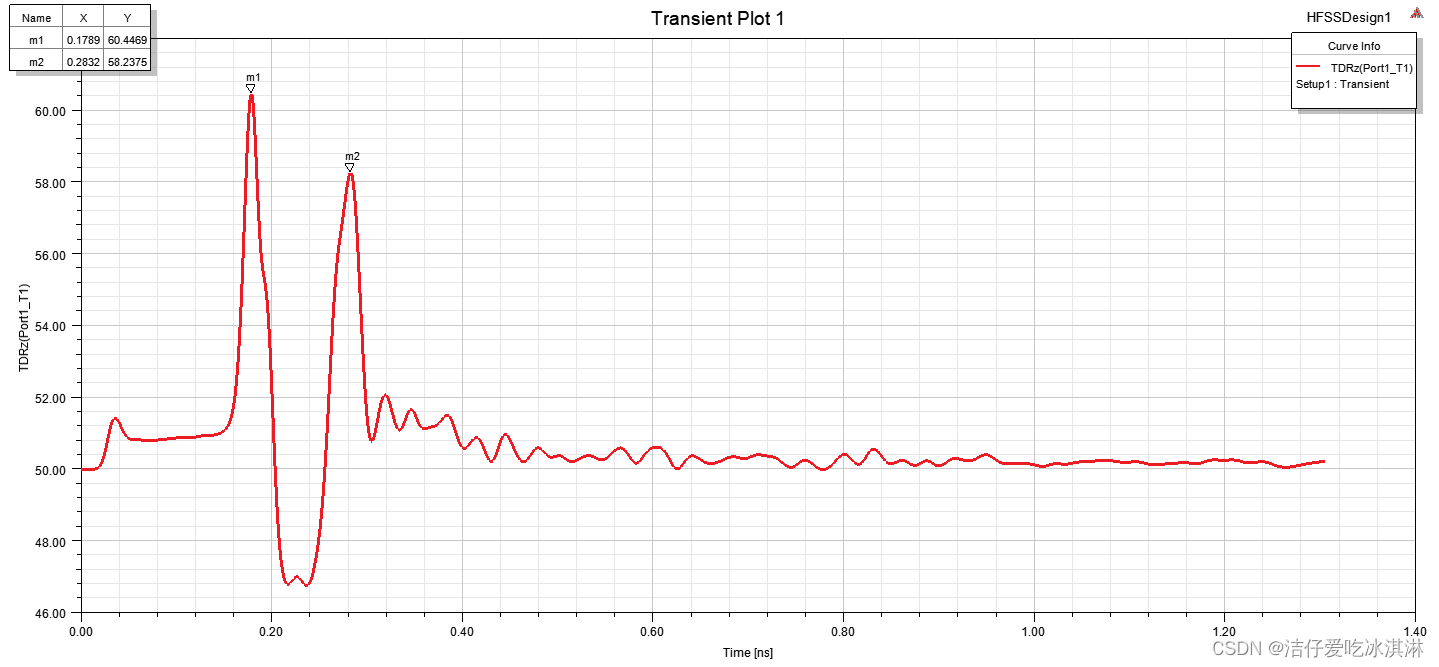

重新仿真：

发现TDR曲线似乎没有改变，排除是残桩的影响。

附：工程链接

过孔仿真HFSS工程链接，下载有问题的话，请私信我~
