一、Sobel算子

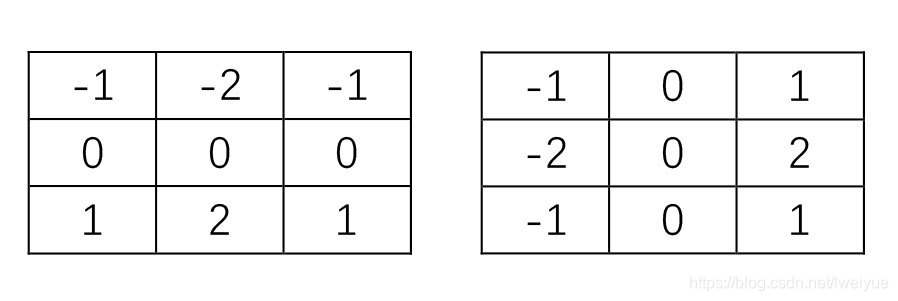

Sobel算子是一阶导数的近似，分横向求导和纵向求导，其3阶算子为：

实际运用时，我们可以把两次求导的结果按一定比例结合在一起。

Mat src = new Mat(img_lenna, ImreadModes.Grayscale);

Mat grad_x = new Mat();
Mat grad_x2 = new Mat();
Cv2.Sobel(src, grad_x, MatType.CV_16S, 1, 0);
Cv2.ConvertScaleAbs(grad_x, grad_x2);

Mat grad_y = new Mat();
Mat grad_y2 = new Mat();
Cv2.Sobel(src, grad_y, MatType.CV_16S, 0, 1);
Cv2.ConvertScaleAbs(grad_y, grad_y2);

Mat result = new Mat();
Cv2.AddWeighted(grad_x2, 0.5, grad_y2, 0.5, 0, result);
result.SaveImage(img_result);

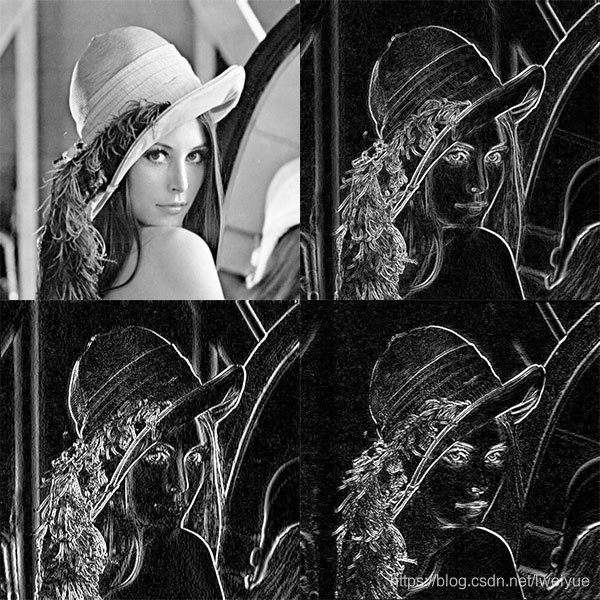

效果如下：

左上：原图，右上：两个方向平均混合，左下：纵向边缘，右下：横向边缘

二、Scharr算子

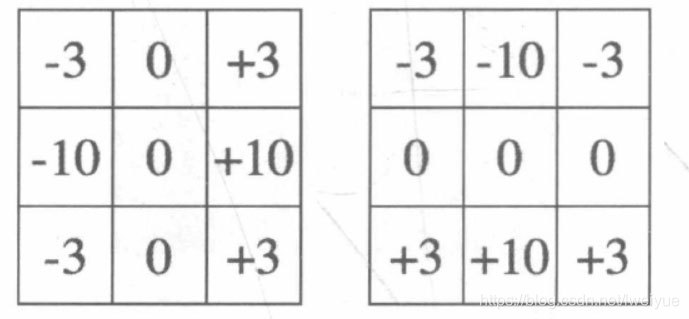

Scharr算子是对Sobel算子的优化，特别在核为3*3时。其3阶算子为：

Mat src = new Mat(img_lenna, ImreadModes.Grayscale);

Mat grad_x = new Mat();
Mat grad_x2 = new Mat();
Cv2.Scharr(src, grad_x, MatType.CV_16S, 1, 0);
Cv2.ConvertScaleAbs(grad_x, grad_x2);

Mat grad_y = new Mat();
Mat grad_y2 = new Mat();
Cv2.Scharr(src, grad_y, MatType.CV_16S, 0, 1);
Cv2.ConvertScaleAbs(grad_y, grad_y2);

Mat result = new Mat();
Cv2.AddWeighted(grad_x2, 0.5, grad_y2, 0.5, 0, result);
result.SaveImage(img_result);

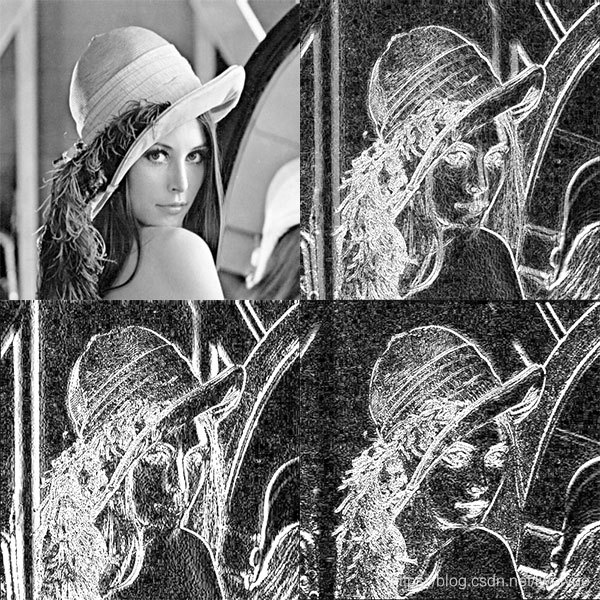

效果如下：

左上：原图，右上：两个方向平均混合，左下：纵向边缘，右下：横向边缘

三、拉普拉斯算子

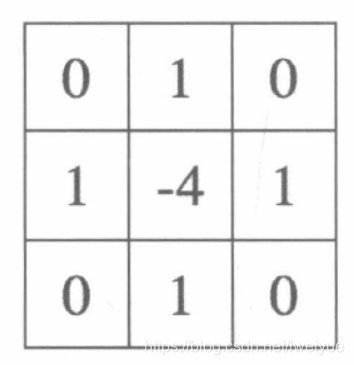

拉普拉斯算子是二阶导数的近似。其3阶算子为：

Mat src = new Mat(img_lenna, ImreadModes.Grayscale);
Mat result = new Mat();
Cv2.Laplacian(src, result, MatType.CV_16S, 3);
result.SaveImage(img_result);

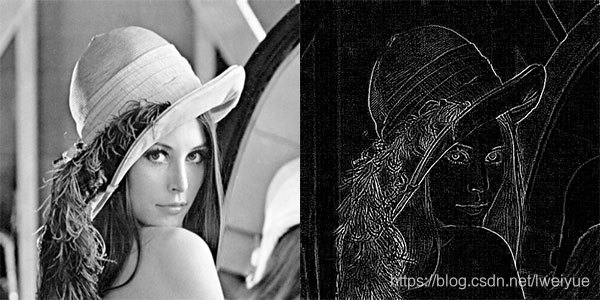

效果如下：

四、Canny边缘检测

Canny算法做了大量的优化，是比较稳定和高质量的边缘检测算法。

Mat src = new Mat(img_lenna, ImreadModes.Grayscale);
Mat result = new Mat();
//Cv2.Blur(src, src, new OpenCvSharp.Size(3, 3));
Cv2.Canny(src, result, 40, 120, 3);
result.SaveImage(img_result);

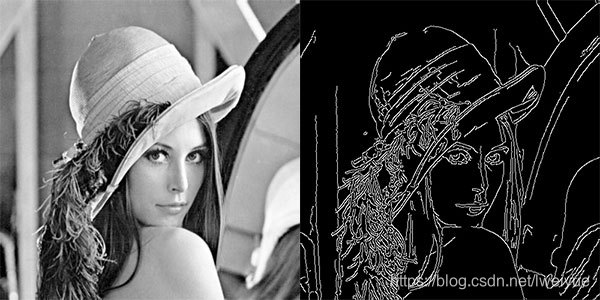

效果如下：
