ESP32 EC11 制作电脑音量调节旋钮

前言

目前电脑键盘上的音量调节按键（音量+、音量-、静音），通常都是以组合键的形式生效（Fn + F123）。
有时打开一个视频，声音过大或过小。想要迅速调节音量，却发现找音量调节按键都要找好久。特别是在笔记本上，最上面的一排 F123 按键比较小，而且还印有两种功能的符号，这让字体小到得趴在键盘上才能看到。

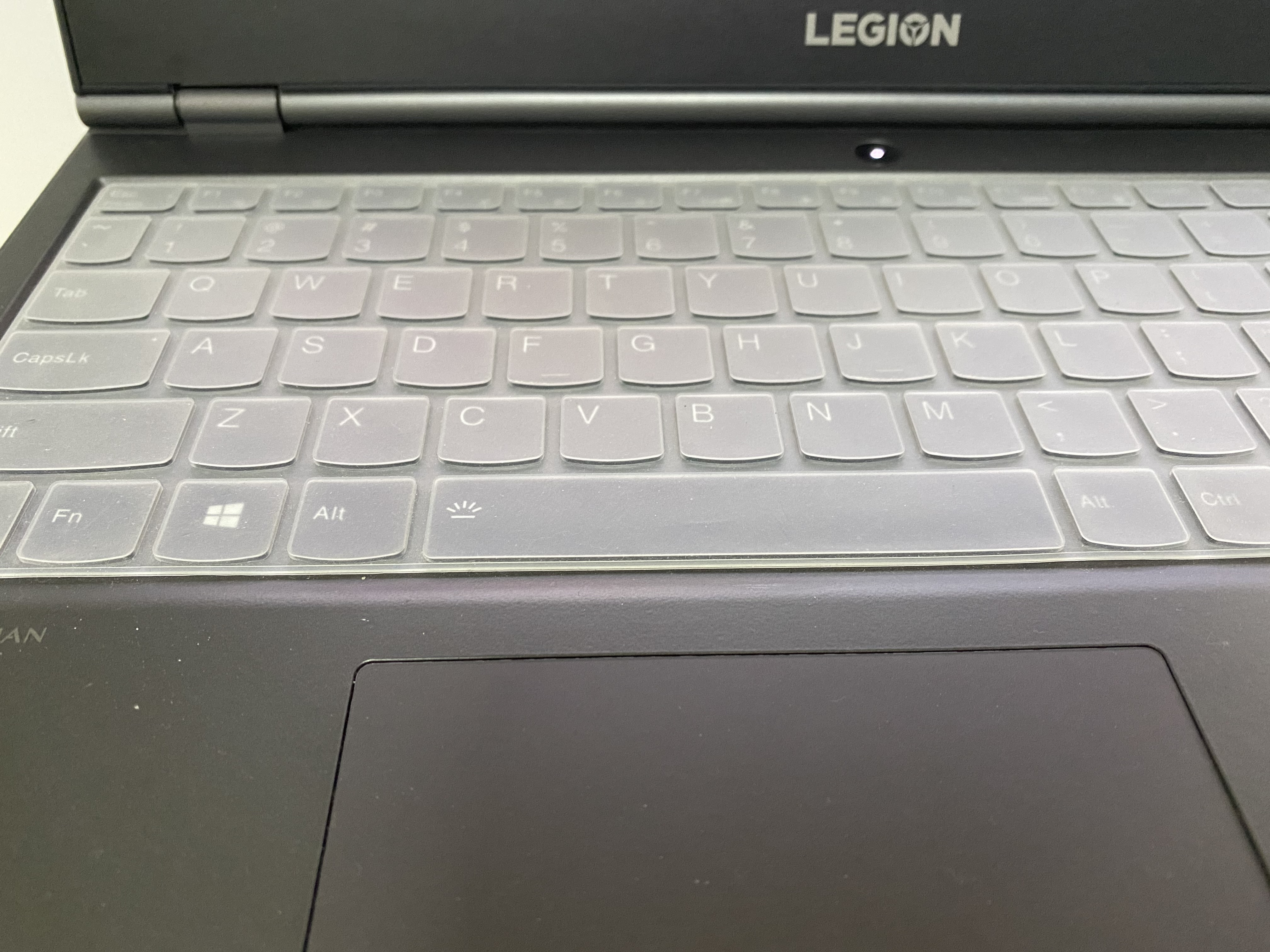

以我得笔记本为例，我又在键盘上盖了一层膜，几乎根本看不到音量键是哪三个了。。。

久而久之，我已经不再愿意使用键盘调节音量了。基本都是使用鼠标，但有时任务栏又被应用遮挡，得先点一下 【WIN】，让任务栏露出来，再点音量，然后拖动滑动条。一顿下来，几秒钟没有了，有时真的让人抓狂。
所以最近我一直在寻找带有音量调节旋钮的键盘，不过也没找到喜欢的。
在未找到得心应手的键盘之前，我只能先自己做一个了。

硬件材料

所需硬件材料：
ESP32
EC11

软件材料

Arduino IDE

EC11 改造

EC11 是一款旋转编码器，当旋转时，A、B 引脚均会产生方波，不过这两列方波有一定的相位差，通过判断这个相位差，就能制造编码器在顺时针旋转还是逆时针旋转。
从某宝上买到之后，发现 EC11 的梅花柄还能向下按压，像个按键开关一样，于是想把这个功能做成静音按键，这样音量相关的三个按键就都有了。

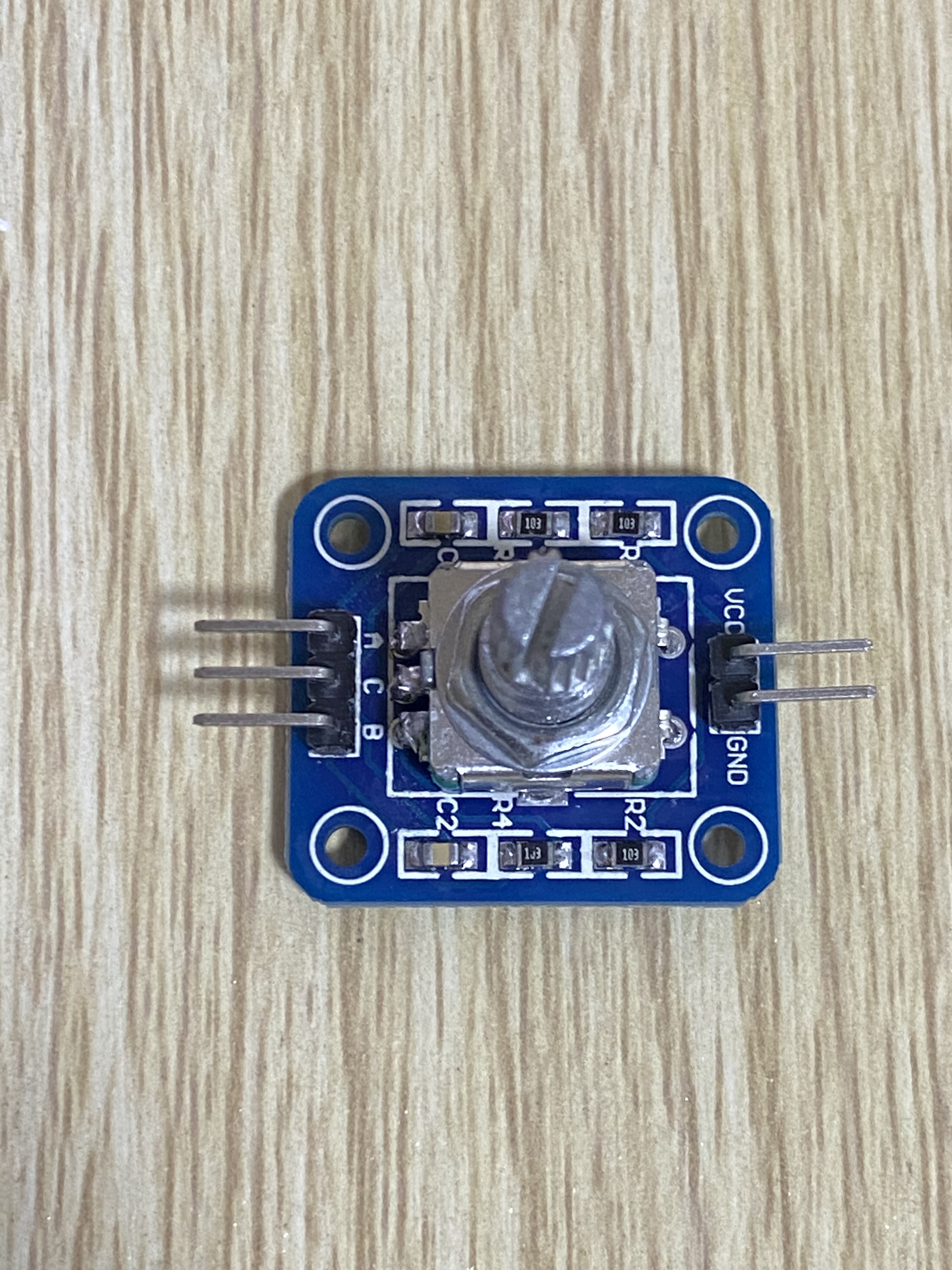

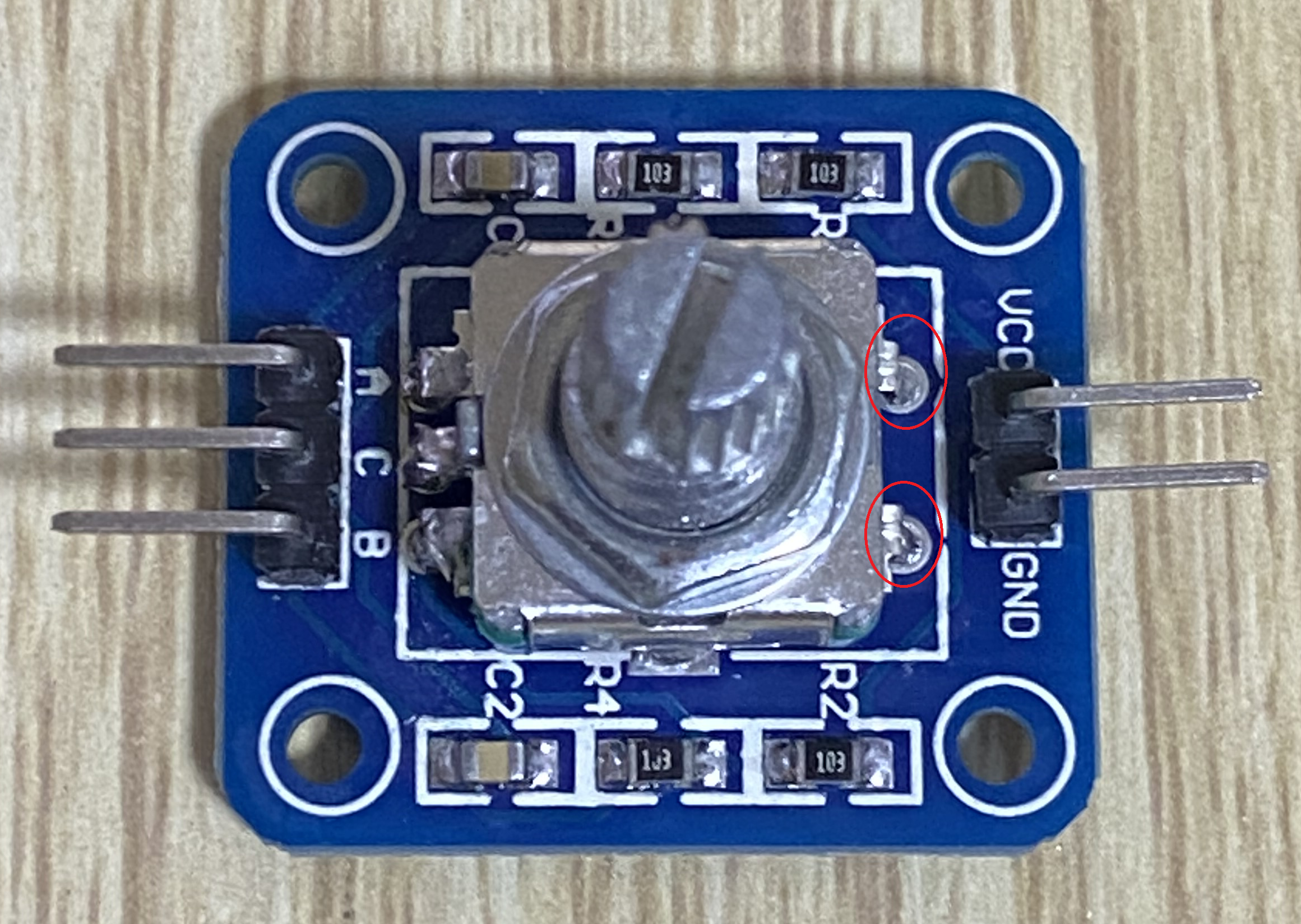

可是把玩了半天，也没看到按键对应的是哪个引脚，板子总共 5 个引脚：

• VCC
• GND
• A 相
• B 相
• C 相（已接地）
  没有按键对应的引脚啊。问了客服，也回复说没有按键功能。
  喜欢刨根问底的我怎会放弃：就算没有，也要拆开看看内部构造。

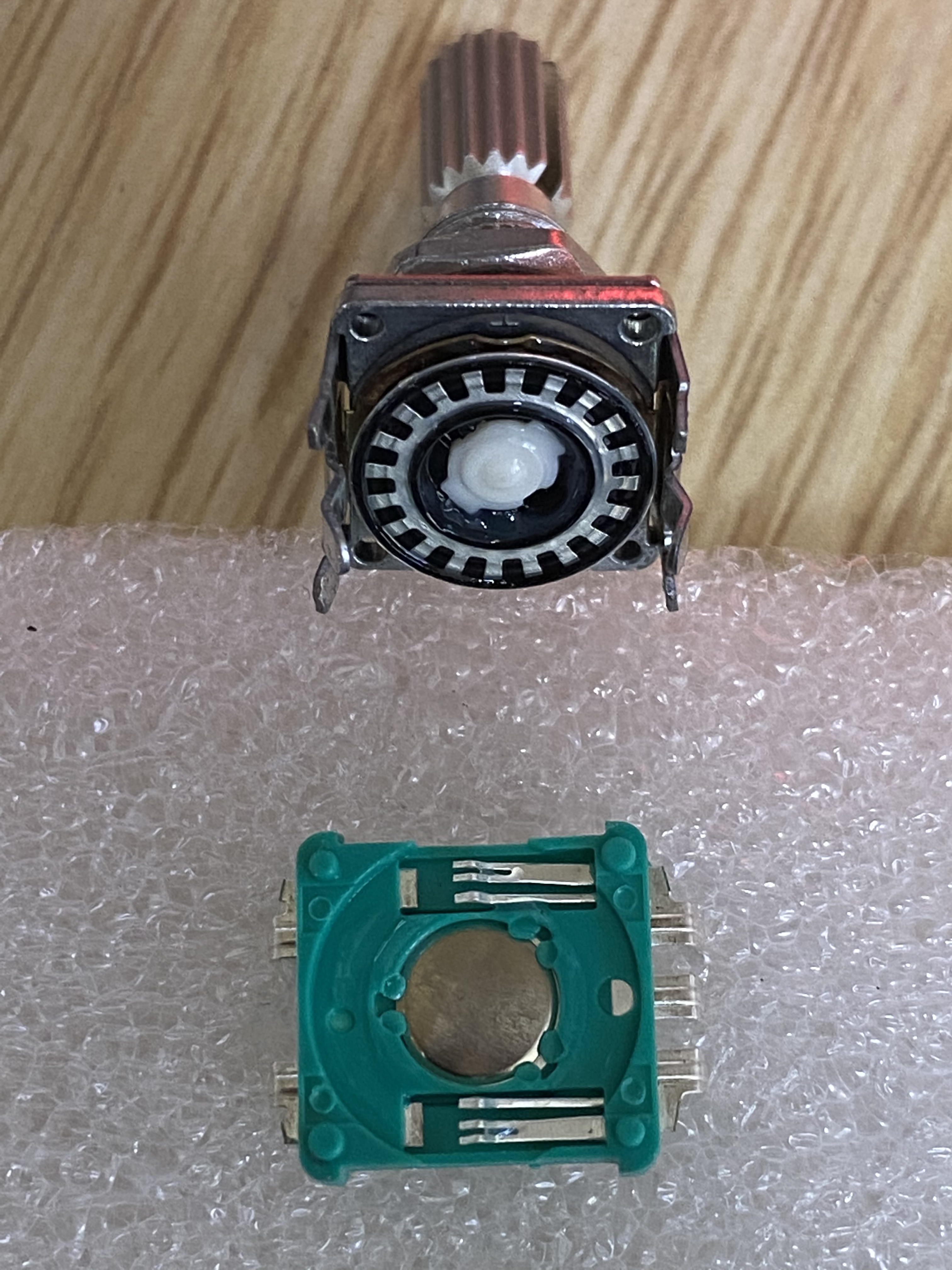

  于是我便拆开了

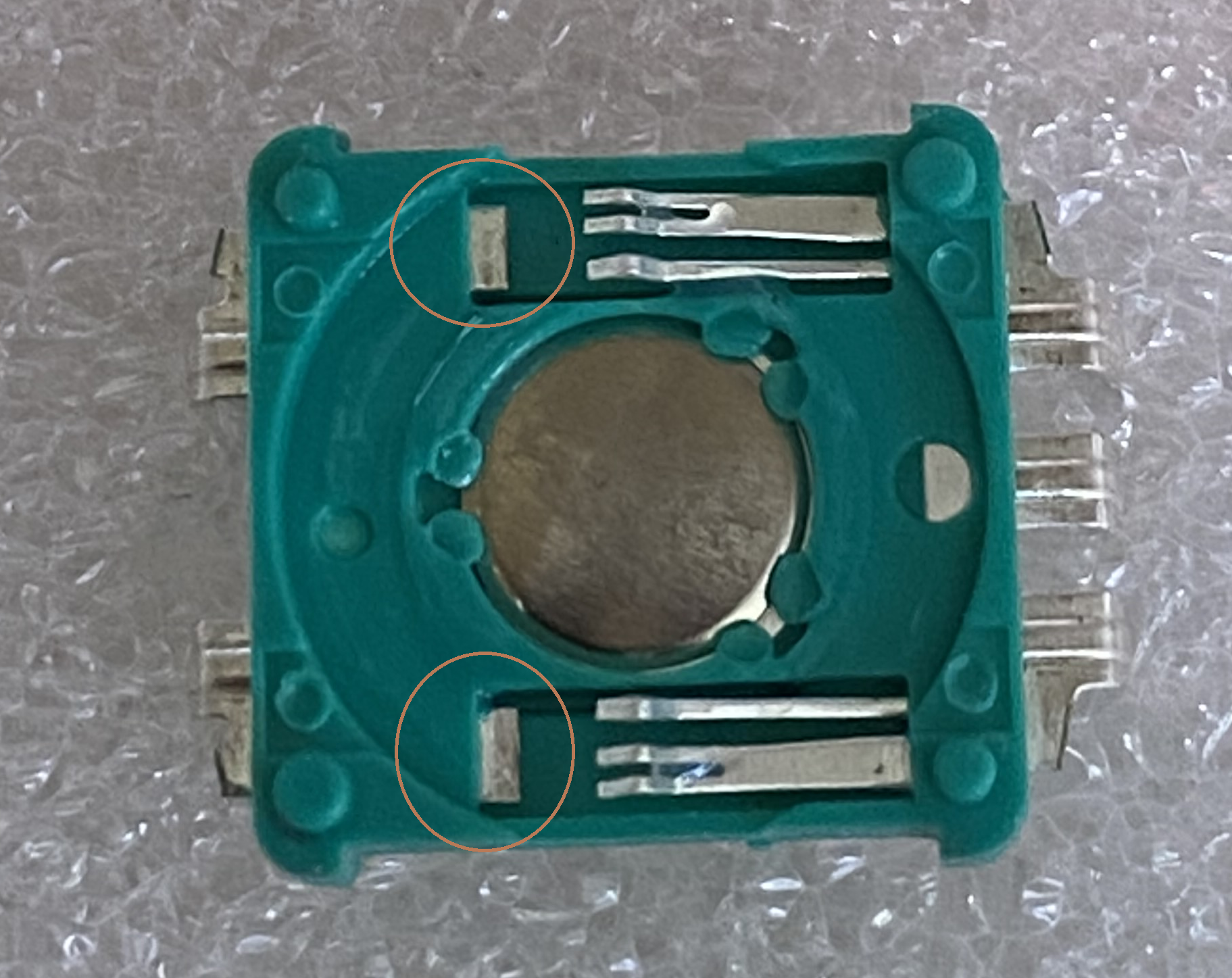

  最后发现当按键按下是，下图圈出来的两个金属片会导通，这两个就是按键的引脚，不过，这两个引脚没引出来。

  于是，我就给它引了出来

  不过，最后发现，这两个金属片和外面的两个引脚是对应的，所以在外面焊接就可以了
  就是这两个引脚：

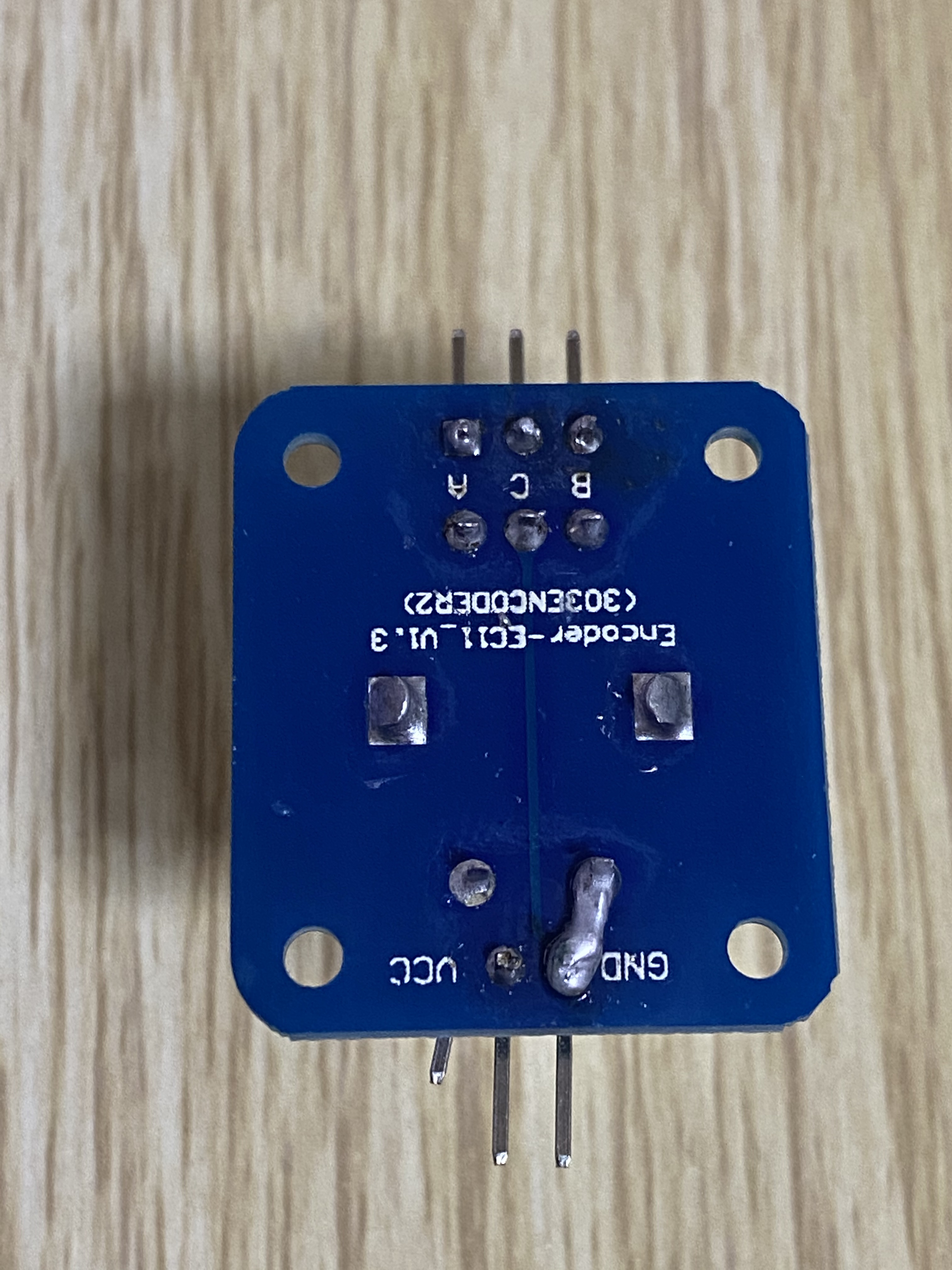

  于是，我把一个接地，另一个焊了一个排针，用来和 MCU 相连，这样，当按键按下时，排针就接地了，MCU 就能检测到按键按下。


硬件连线

硬件连线还是比较简单的，由于使用的时 ESP 通过蓝牙连接电脑，模拟键盘设备，所以，只要给这套设备供电就可以了，无需使用 USB 线连接到电脑上，当然也可以使用电脑的 USB 供电。

软件

下面是完整代码，硬件连线也都体现在了代码里，我就不单独讲解了。
整个代码其实是由三部分组成：蓝牙模拟键盘、EC11 解码、按键。

#include <BleKeyboard.h>
#include "EC11.hpp"
#include "OneButton.h"

BleKeyboard bleKeyboard;
EC11 encoder;

// Polling allows to use the encoder with any digital input pin.
const int encoderPinA = 32;
const int encoderPinB = 21;

#define PIN_INPUT 19
OneButton button(PIN_INPUT, true);

void setup() {
  Serial.begin(115200);
  Serial.println("Starting BLE work!");
  bleKeyboard.begin();

  // We can use internal pull-up with the encoder pins, assuming pin C is simply grounded.
  pinMode(encoderPinA, INPUT_PULLUP);
  pinMode(encoderPinB, INPUT_PULLUP);

  button.attachClick(oneclick);
  button.attachDoubleClick(doubleClick);
}

void loop() {

  button.tick();

  EC11Event e;
  if (encoder.read(&e)) {
    if (bleKeyboard.isConnected()) {
      // OK, got an event waiting to be handled.
      if (e.type == EC11Event::StepCW) {
        bleKeyboard.write(KEY_MEDIA_VOLUME_UP);
      } else {
        bleKeyboard.write(KEY_MEDIA_VOLUME_DOWN);
      }
    } else {
      Serial.println("not connected");
    }

  }

  // With polling-style pin checking we can still read infrequently, but we need to poll the pins often enough.
  for (int i = 0; i < 10; i++) {
    encoder.checkPins(digitalRead(encoderPinA), digitalRead(encoderPinB));
    delay(1);
  }
}

void oneclick()
{
  bleKeyboard.write(KEY_MEDIA_MUTE);
  Serial.println("click");
}

// this function will be called when the button was pressed 2 times in a short timeframe.
void doubleClick()
{
  Serial.println("doubleClick");
}

演示

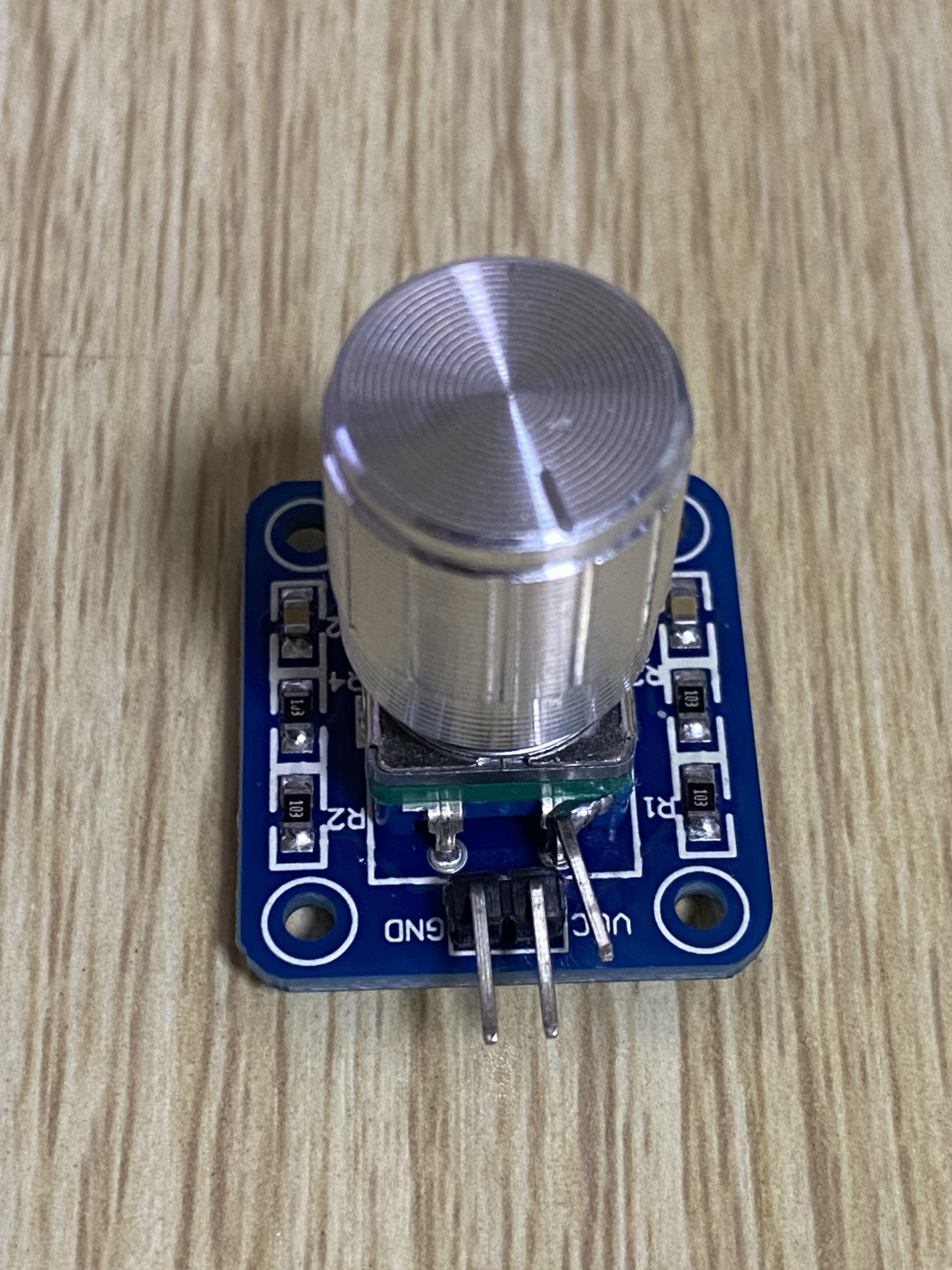

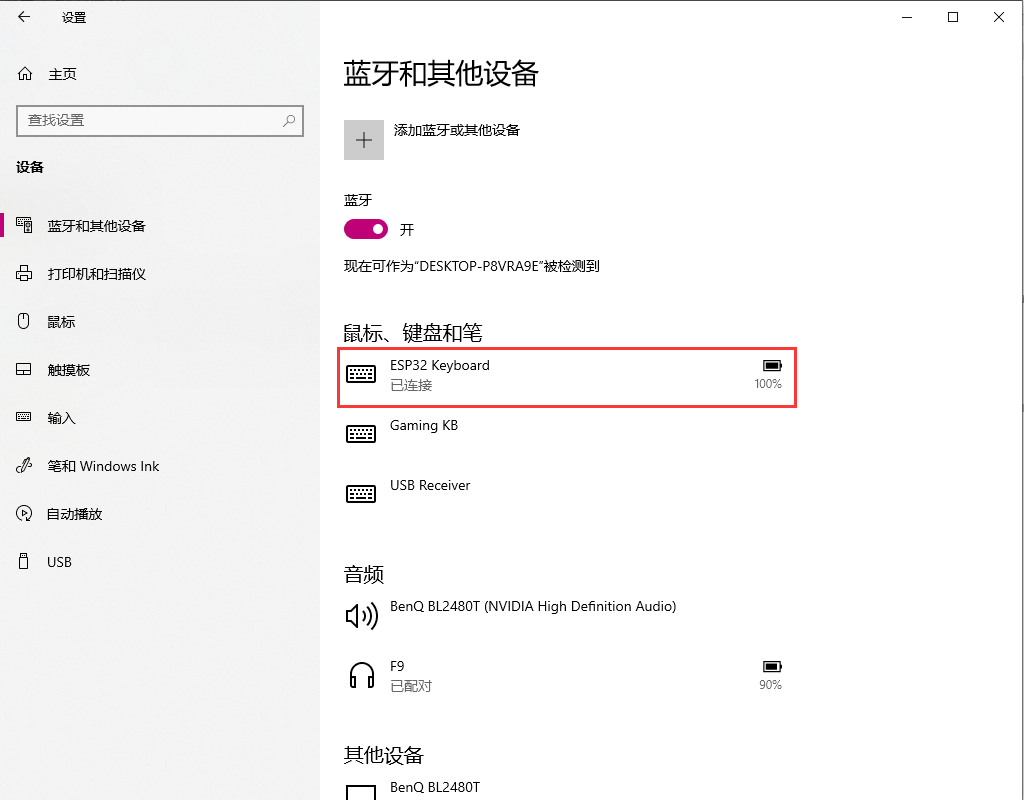

上电，电脑搜索蓝牙【ESP32 Keyboard】并配对连接

调节音量
