Makerbase SimpleFOC ESP32 例程8 电机旋钮控制测试

Makerbase SimpleFOC ESP32 例程8 电机旋钮控制测试

第一部分 硬件介绍

1.1 硬件清单

序号品名数量
1ESP32 FOC V1.0 主板1
2YT2804电机2
312V电源适配器1
4USB 线1
56pin杜邦线2

注意:YT2804是改装的云台无刷电机,带有AS5600编码器,可实现360°连续运转。
主要参数如下:

序号品名数量
1输入电压12V
2极对数7
3工作电流180mA
4最大转速3840RPM
5编码器分辨率(I2C)接口12bit
6编码器分辨率(Analog)接口1024

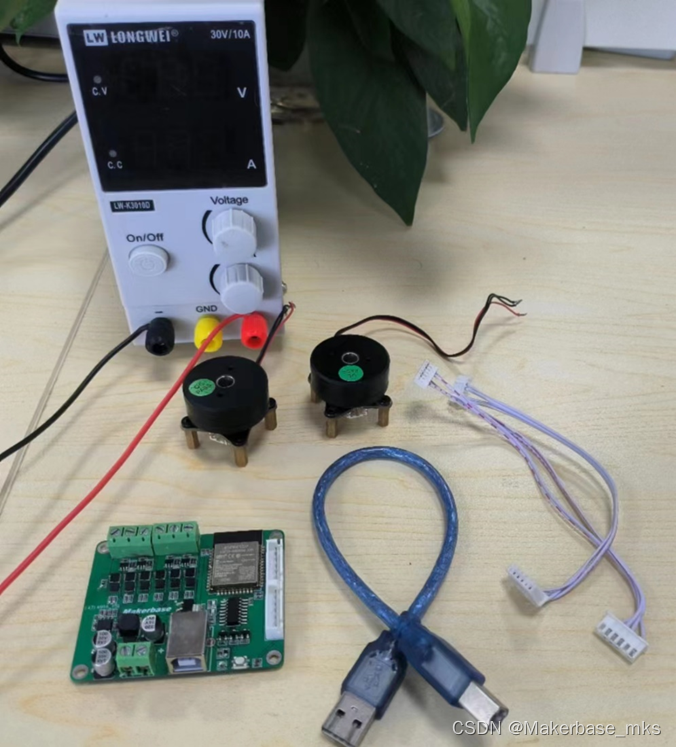

硬件清单如下图所示:
在这里插入图片描述

ESP32 FOC V1.0主板说明书等更多资料请加入企鹅群(732557609)下载
在这里插入图片描述

1.2 硬件连接

1.电机的三根相线连接至ESP32 FOC主板

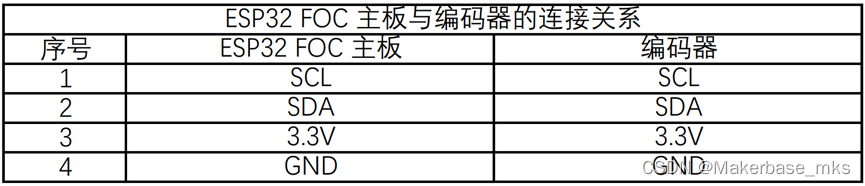

2.连接电机的AS5600编码器至ESP32 FOC主板,端口对应关系如下表
(编码器端口对应关系如下方实物图所示,注意不要接反)
在这里插入图片描述

3.用USB线连接ESP32 FOC主板与PC
4.12V电源适配器连接主板
注意:请不要在上电的情况下进行硬件连接!
在这里插入图片描述

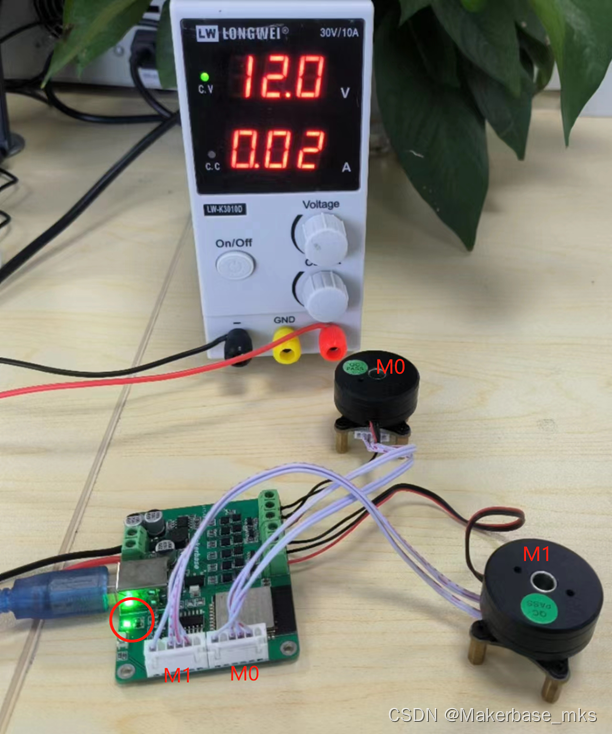

上电后绿色指示灯亮

第二部分 软件配置

2.1 PC系统

Windows 10家庭中文版

2.2软件准备

Arduino 1.8.13
可从官方网站下载

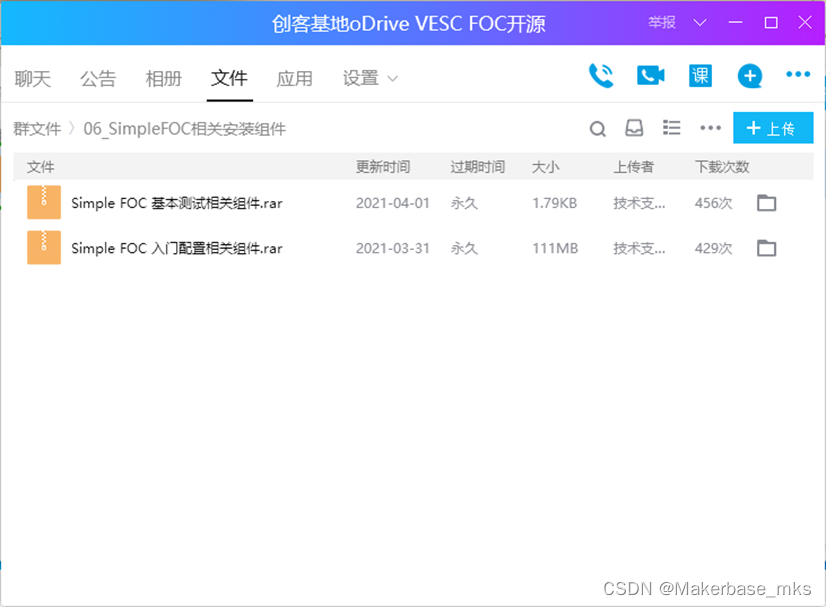

也可从企鹅群(732557609)下载
在这里插入图片描述

2.3 安装Arduino

2.4 安装SimpleFOC library

详情请查看《Makerbase SimpleFOC 第一课 入门配置》
文章链接:https://blog.csdn.net/gjy_skyblue/article/details/115353908
注意:本例程使用的库版本为2.1.1,如果已经下载过其他版本,则需要更换版本。
更换版本的方法请参照往期示例。
文章链接:

第三部分 电机旋钮控制测试

3.1 修改代码

1.检查硬件连接,之后给主板上电。

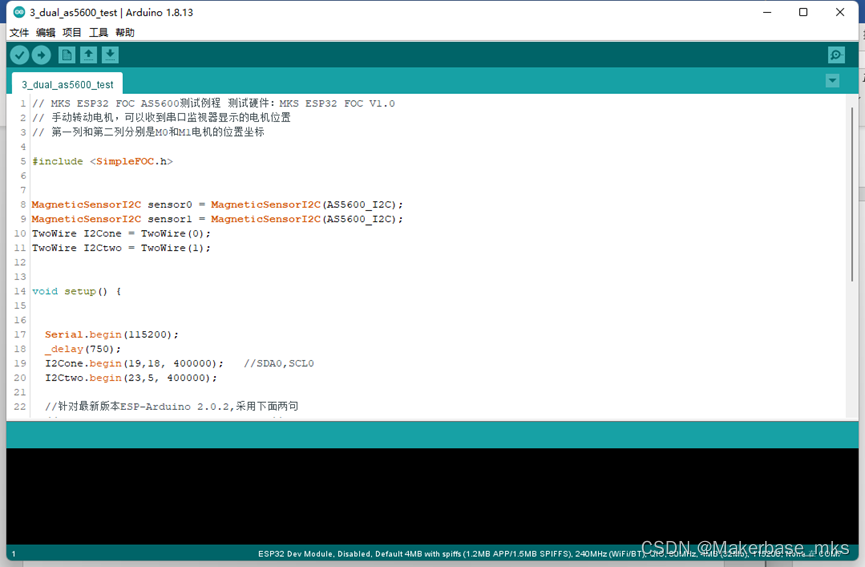

2.用Arduino打开测试例程代码 8_knob_and_motor。
(例程代码请加入企鹅群下载)
在这里插入图片描述

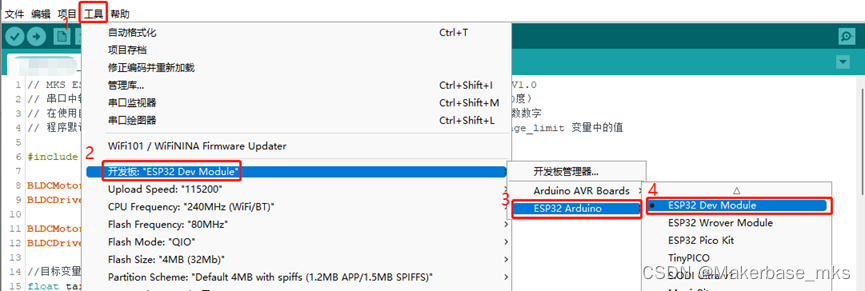

3.点击工具=>开发板=>ESP32 Arduino=>ESP32 Dev Module。
在这里插入图片描述

4.点击工具=>端口=>COM▢,选择对应的USB端口号。
在这里插入图片描述

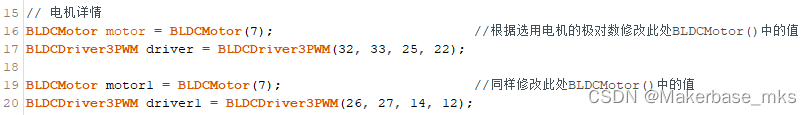

5.16行和19行,根据选用电机的极对数修改BLDCMotor()中的值。
在这里插入图片描述

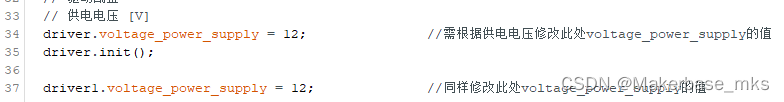

6.34行和37行,根据供电电压修改voltage_power_limit的值
在这里插入图片描述
7.48行至49行,根据供电电压修改voltage_limit的值
在这里插入图片描述
8.51行至52行,根据选用电机修改PID参数以实现更好的效果。(电机出现抖动或转速不稳定的情况,很有可能就是PID参数没调至最佳)
在这里插入图片描述

3.2 编译上传与测试

1.点击左上角的的上传按钮
在这里插入图片描述

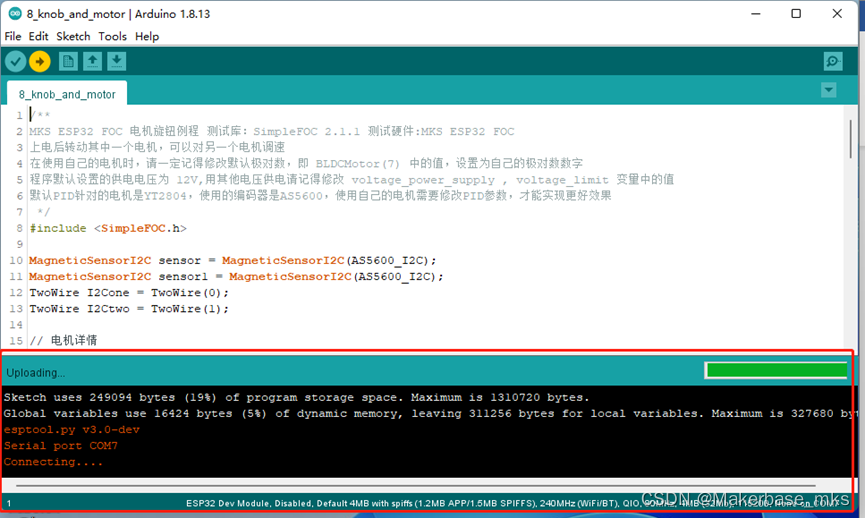

等待编译上传
在这里插入图片描述

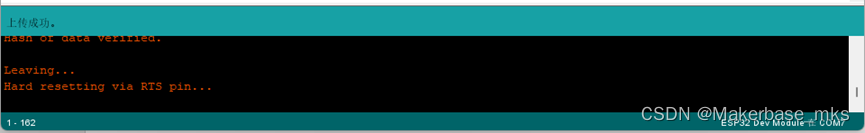

等待显示上传成功
在这里插入图片描述

2 . 代码上传成功后,电机会进行自动校准。
之后,一个电机将作为一个旋钮,另一个电机会进行旋转。
通过扭动作为旋钮的电机,可以对另一个电机的旋转速度进行控制。

Makerbase ESP32 FOC 例程8 电机旋钮控制测试 到此结束。
请继续关注后续课程。


欢迎加入 创客基地 电机控制企鹅群 讨论电机控制相关问题:732557609
欢迎光临 创客基地 B站 了解技术资料
欢迎光临 创客基地 taobao店 采购产品
