Zemax操作29--衍射光栅（下）

前面两篇衍射光栅帖子我们介绍的是序列模式下的光栅面型的使用

本帖我们介绍非序列模式下的光栅仿真

大家可以先打开zemax自带的光栅学习一下

大家直接在zemax文件夹搜Diffraction Grating.zmx,这是一个序列非序列混合的模式，比较清晰

下面的几个例子大家练手就行

一、衍射光栅面

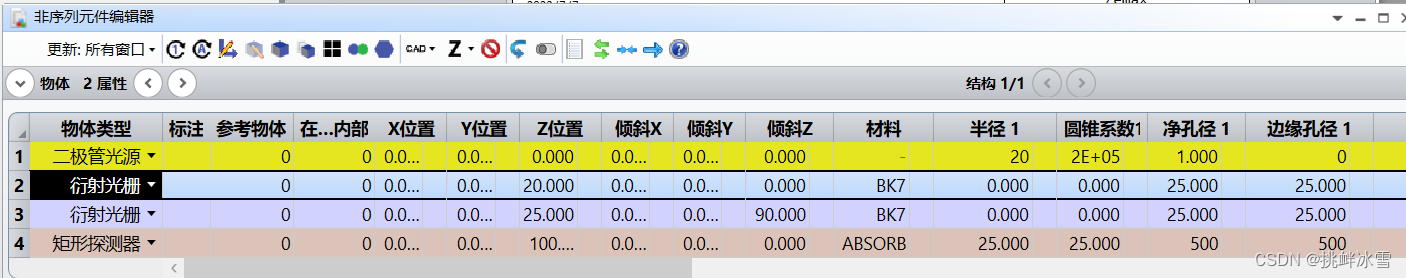

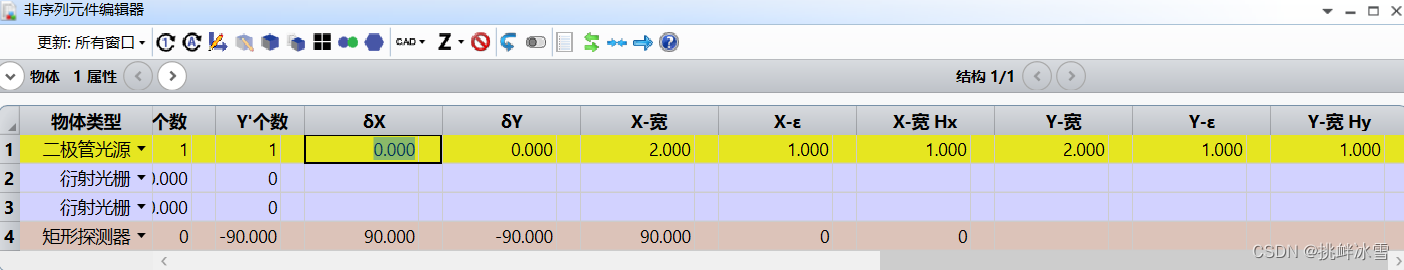

如图，二极管光源的陈列光线条数设为20，分析光线条数设为200000，光斑半径为2mm（x宽和y宽）、高斯半径为1mm（x超高斯，y超高斯）、发散角1度（x发散，y发散），其余参考图中

光栅厚度设为2mm，尺寸50*50，频率0.1 lines/um，第二个光栅绕z轴90度，形成类似二维光栅的组件效果

衍射级次设置：

大家可以设置面2和面3的衍射级次，最大可以设置12级，0-11或者-6~5

先光线追迹再查看探测器

二、布拉格光栅

用交替放置的玻璃层来代替布拉格光栅

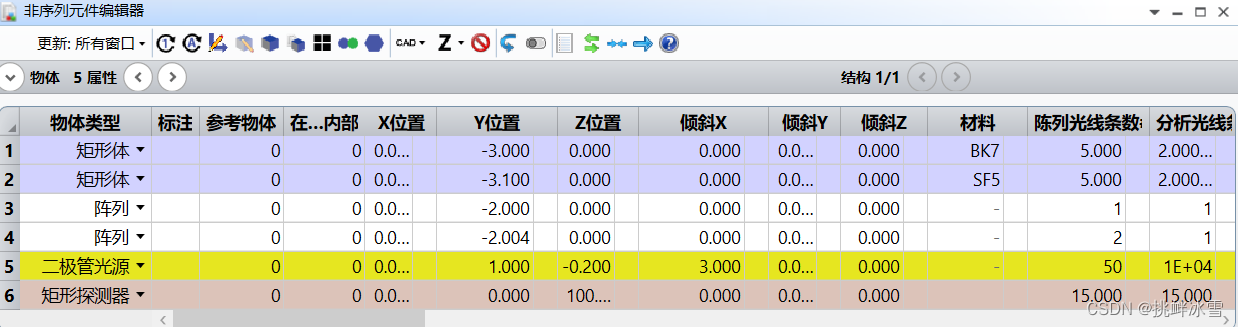

先创建两个矩形体，x方向厚度10mm，y方向厚度4um（x半宽，y半宽）

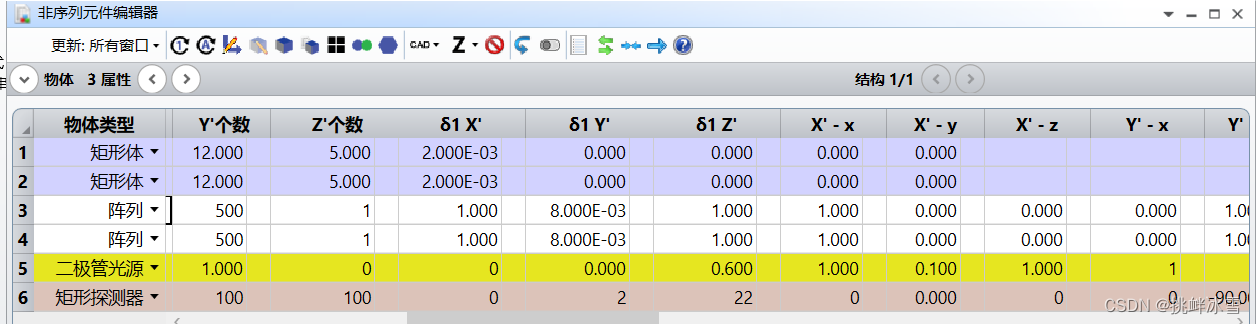

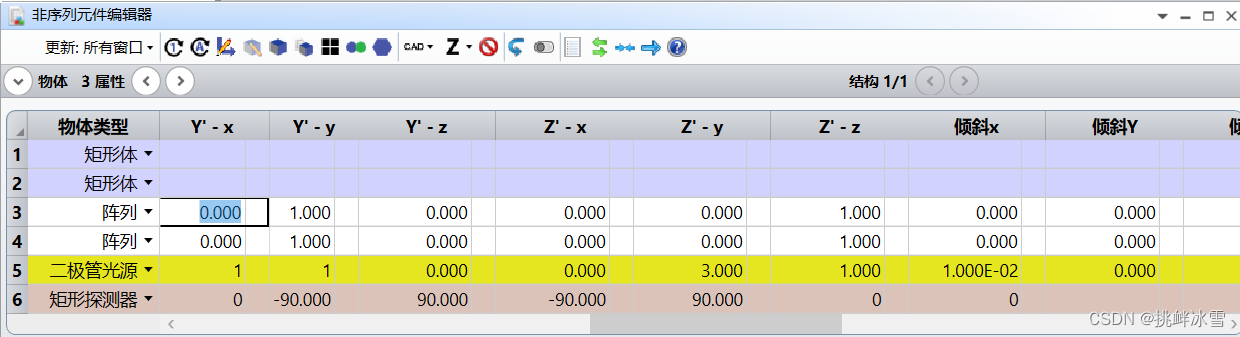

以1、2面为父生成间隔阵列，因为父体Y厚度为4um，所以阵列里δY’=0.008

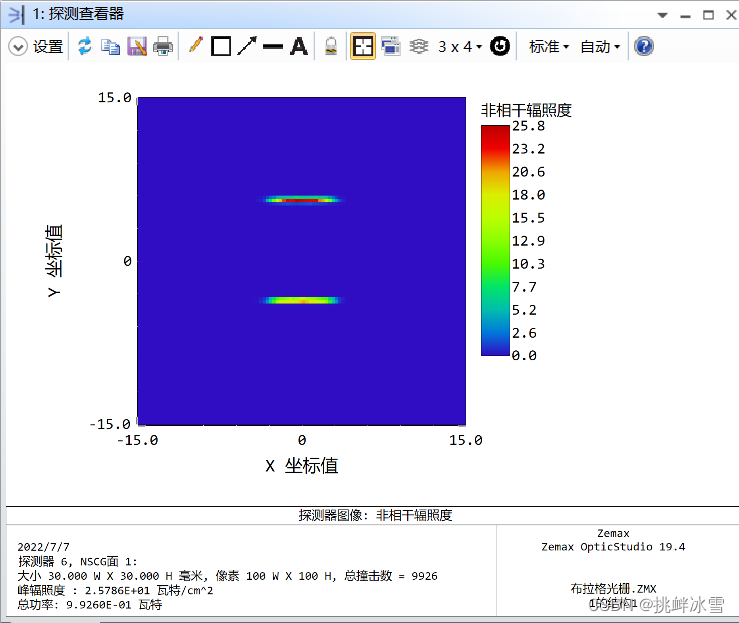

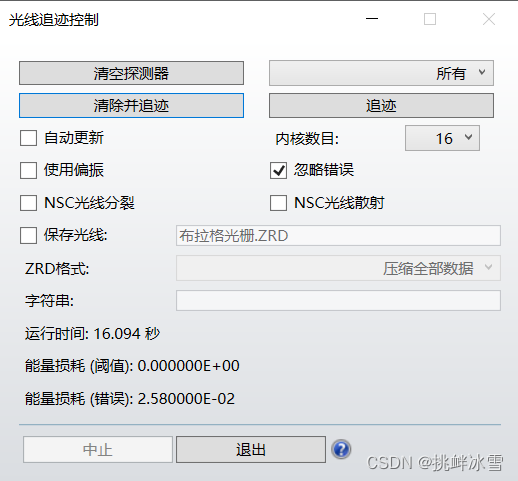

执行光线追迹并查看探测器，我这里使用的是忽略错误的追迹，可以看到能量损耗很大，可能是我的软件不够稳定，后面的闪耀光栅也是

 追迹不好探测器效果肯定也不好



三、闪耀光栅

在布拉格光栅的数据上修改即可得到闪耀光栅

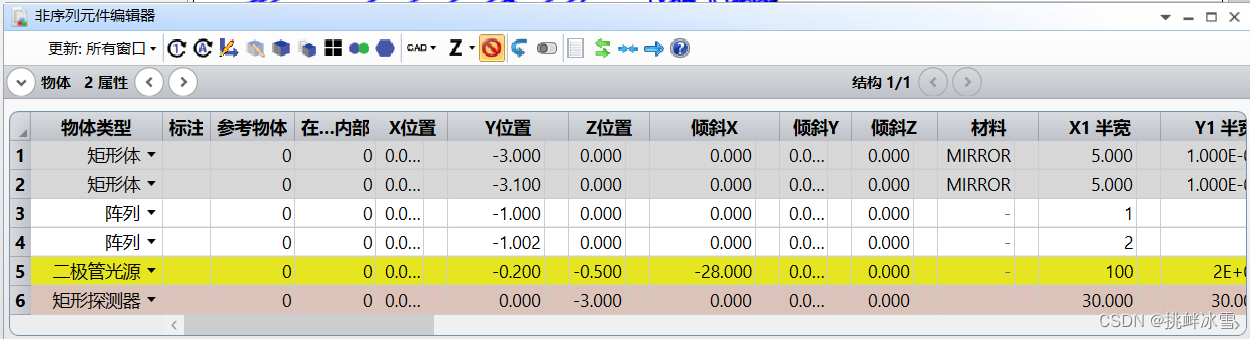

因为是反射光栅，把矩形体设为MIRROR，探测器也要放在光源后面

矩形体前端面设为25°

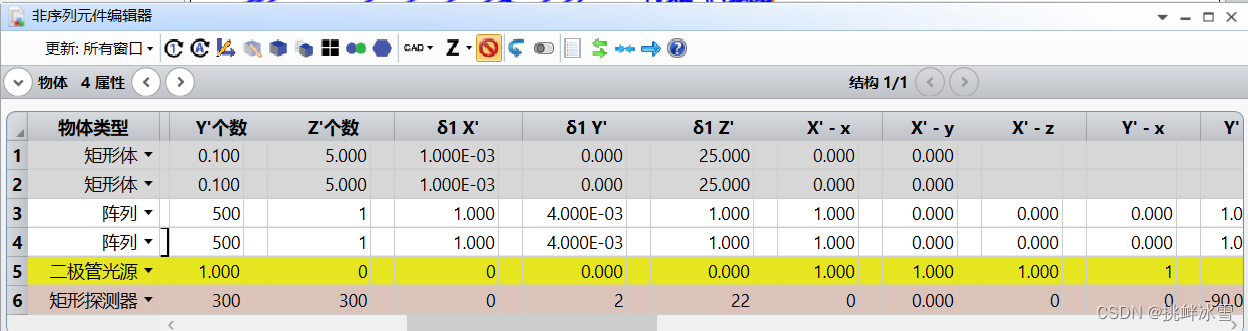

后面的参数修改如图

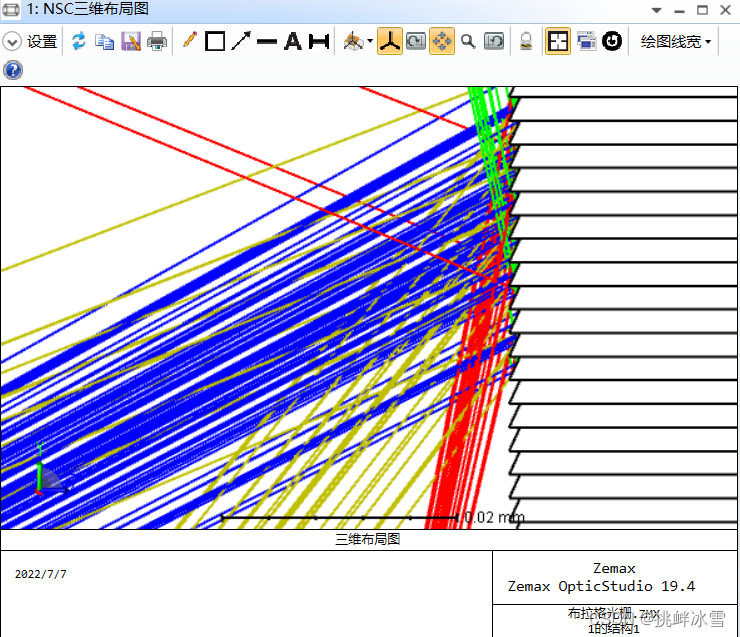

兄弟们可以看下光栅的局部放大图

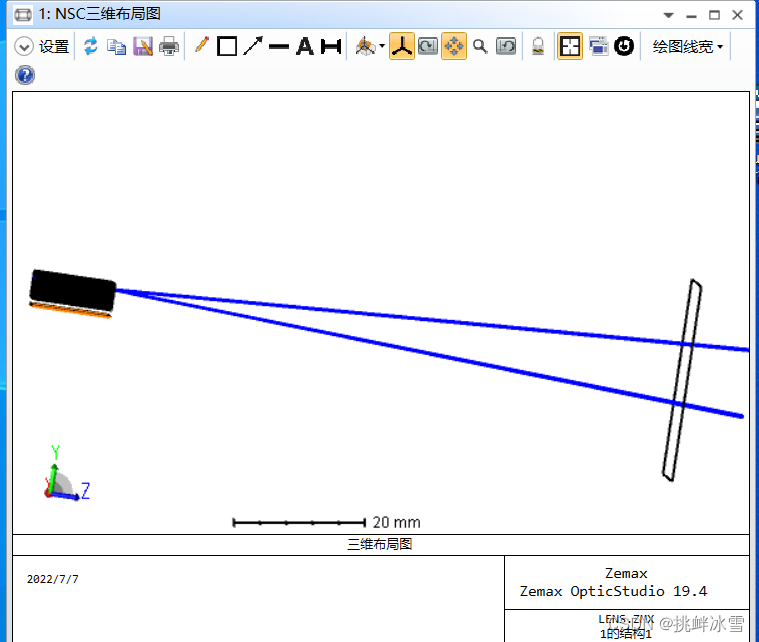

在3d图的设置里把颜色改为分段，再手动局部放大

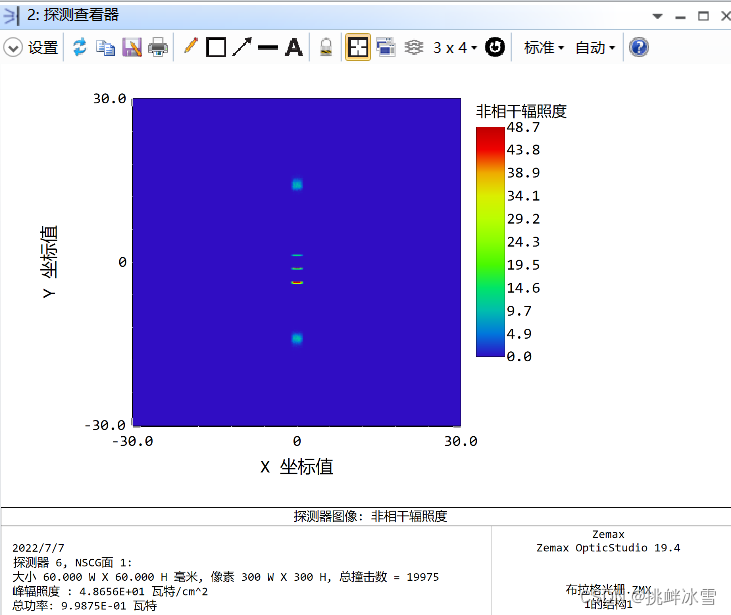

 因为设置的反射面太多，光线追迹起来产生的探测器光斑比较虚，大家可以自己买一个稳定版的zemax试试，我这里时忽略追迹错误追迹的，然后查看探测器，在设置里选择伪彩色
