一、什么是Flash串行闪存芯片？

Flash串行闪存芯片是一种非易失性存储器，即使在断电的情况下也能保存数据。它们通过 SPI（Serial Peripheral Interface） 接口与主控设备进行通信。相比于并行闪存，串行闪存具有引脚数少、封装小、成本低等优点。W25Q64和W25Q128都是常见的串行闪存芯片。

二、为啥需要Flash？

尽管单片机有内置Flash，但外置提供更大存储容量，适合大数据存储,大多数单片机的内置 Flash 容量相对较小（例如，STM32F103C8T6 只有 64 KB 或 128 KB）。而 W25Q64 提供了 8 MB 的存储空间。它还能分离存储，保护主程序代码，避免干扰和误操作，提升系统稳定性和灵活性。

三、Flash的类比

Flash可类比为电脑硬盘与U盘。电脑硬盘长期存储操作系统、软件、文档等多样数据，Flash在嵌入式系统里能存程序代码、传感器数据。Flash类似一个巨大的字节数组，支持按地址进行数据增删改查操作（CRUD：Create, Read, Update, Delete）。增（写入）数据需按页对齐，删（擦除）以扇区或块为单位，改（更新）需先擦除再写入，查（读取）则直接按地址读取。

四、单位与转换

位（bit）、字节（byte）、页（page）、扇区（sector）和块（block）。是用于衡量存储容量和组织数据存储的重要单位,以下为你详细介绍：

1.基础单位换算

1 字节(Byte) = 8 位(bit)；

1 千字节(Kilobyte, KB) = 1024 字节(Byte)；

1 兆字节(Megabyte, MB) = 1024 千字节(KB)；

2.芯片内部存储结构单位关系

1 页(Page) = 256 字节(Byte)；

1 扇区(Sector) = 16 页(Page) = 4096 字节(Byte)；

1 块(Block) = 16 扇区(Sector) = 65536 字节(Byte)；

3.位（bit）

定义 ：位是计算机中最小的信息单位，它只有两种状态，即 0 和 1。这两种状态可以用来表示逻辑上的真与假、电路中的高电平与低电平。

作用 ：在存储芯片里，数据以二进制形式存储，每一个 0 或 1 就是一个位。芯片内部的电路通过对这些位的操作来实现数据的存储、读取和处理。例如，在传输数据时，数据是逐位进行传输的。

与其他单位的换算 ：它是所有存储单位的基础，其他单位都是由位组合而成。

4.字节（Byte）

定义 ：字节是计算机中常用的基本存储单位，1 字节等于 8 位，即 1 Byte = 8 bit。字节可以用来表示一个字符，例如在 ASCII 编码中，一个英文字母或数字就占用 1 个字节。

作用 ：在存储芯片的数据读写操作中，字节是一个基本的操作单元。程序通常以字节为单位来处理和存储数据，例如读取或写入一个整数、字符数组等。

与其他单位的换算 ：是构建更大存储单位的基础，多个字节可以组成页、扇区和块。

5.页（Page）

定义 ：页是存储芯片中一个连续的存储区域，是芯片进行数据写入操作的基本单元之一。在 W25Q64 和 W25Q128 中，每页的大小通常为 256 字节。

作用 ：当向芯片写入数据时，数据会被组织成页进行写入。如果要写入的数据量小于一页，也会占用整个页的空间；如果数据量大于一页，则会分多个页进行写入。

与其他单位的换算 ：1 页 = 256 字节。

6.扇区（Sector）

定义 ：扇区是比页更大的存储单位，由多个页组成。在 W25Q64 和 W25Q128 中，每个扇区包含 16 个页，所以扇区的大小为 4KB（4×1024 字节，因为 1KB = 1024 字节）。

作用 ：扇区是芯片进行擦除操作的基本单位。闪存芯片在写入新数据之前，需要先将相应的存储区域擦除，而擦除操作是以扇区为最小单位进行的。也就是说，即使只需要更新扇区内的一小部分数据，也需要擦除整个扇区。

与其他单位的换算 ：1 扇区 = 16 页 = 4KB = 4×1024 字节。

7.块（Block）

定义 ：块是存储芯片中更大的存储区域，由多个扇区组成。在 W25Q64 和 W25Q128 中，每个块包含 16 个扇区，因此块的大小为 64KB（64×1024 字节）。

作用 ：块也用于擦除操作，当需要擦除较大范围的数据时，可以以块为单位进行操作。与扇区擦除相比，块擦除可以一次性清除更大的存储区域，但擦除时间可能会更长。

与其他单位的换算 ：1 块 = 16 扇区 = 256 页 = 64KB = 64×1024 字节。

四、Flash芯片举例

W25Q64 是由 Winbond（华邦电子） 生产的一款 SPI NOR Flash 存储器。

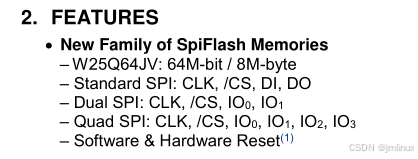

W25Q64 容量为 64 兆比特(Megabit, Mbit),W25Q的"64"是Mbit ，换算后为 8 兆字节(MB)，即 8×1024×1024 字节(Byte),选型的时候要注意的。包含 128 个块、2048 个扇区或 32768 个页。

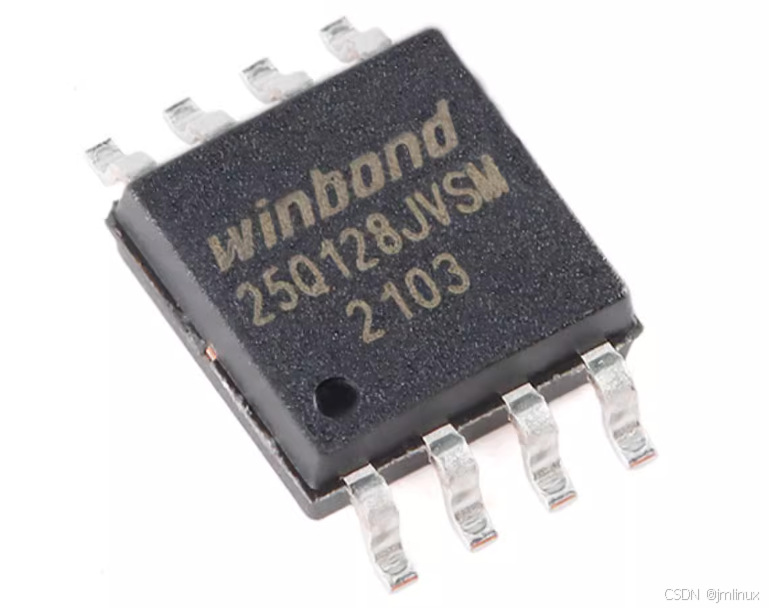

W25Q128 容量

W25Q128 容量为 128 兆比特(Mbit)，换算后为 16 兆字节(MB)，即 16×1024×1024 字节(Byte)，是 W25Q64 容量的两倍，因此它包含 256 个块、4096 个扇区或 65536 个页。

理解这些单位及其相互关系，对于在实际应用中正确操作 Flash至关重要，包括数据的写入、读取和擦除等操作。仅供参考,有任何问题，欢迎在评论区留言讨论！
