机械设计-轴

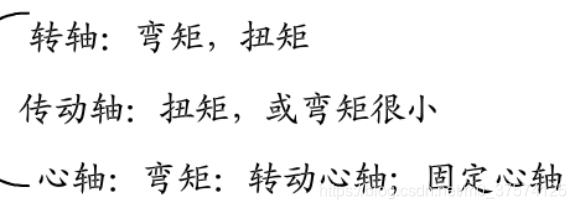

1. 轴的分类

2. 轴的安装

常见错误

• 与轮毂配合部分轴段过长
• 轴肩高于滚动轴承内圈高度
• 键槽过长；键槽不在同一母线上；缺少键槽
• 端盖没有调整垫片，无法调整轴承的游隙
• 端盖没有密封槽或端盖密封槽不是梯形；端盖与轴接触；端盖无凹槽
• 联轴器无轴向固定；联轴器无周向固定
• 套筒无法装拆

实例

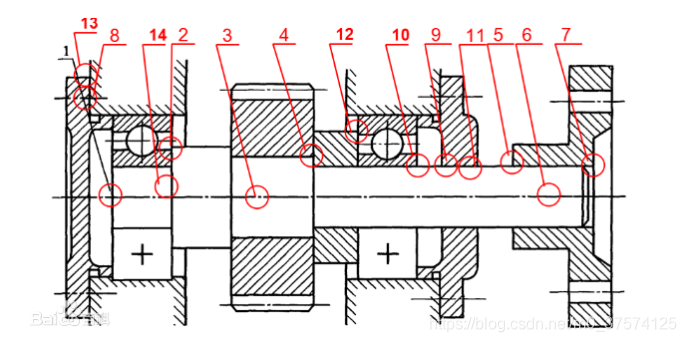

轴系结构设计常见错误整理：
1.轴端无倒角，轴上零件不便装拆。
2.轴肩过高，轴承不便拆卸
3.齿轮无周向固定
4.轴头段长度等于齿轮轮毂的长度，套筒顶不住齿轮，齿轮固定不可靠。
5.联轴器没有轴向定位。
6.联轴器没有周向固定。
7.联轴器没有轴向固定。
8.无调整垫片，轴承间隙无法调整。
9. 无密封装置，无法防漏油及防尘。
10.精加工面过长而不便装拆轴承。
11.转动的轴与静止轴承端盖相接触，轴不能正常运转。
12.转动的套筒与静止的轴承外圈相接触，轴系不能正常运转。
13.铸造箱体的机加工面与非机加工面未区分开。
14.无砂轮越程槽，轴颈处不便磨削加工。

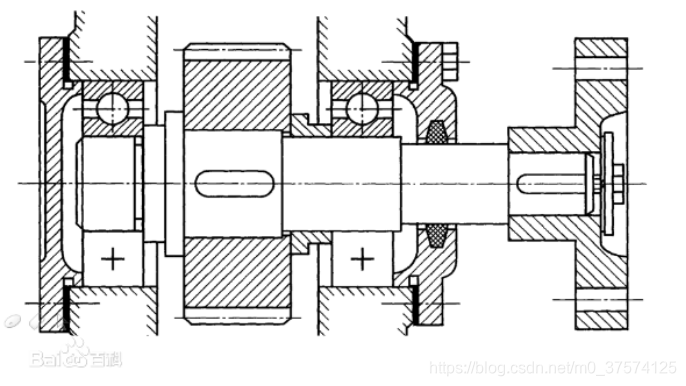

改正后：
