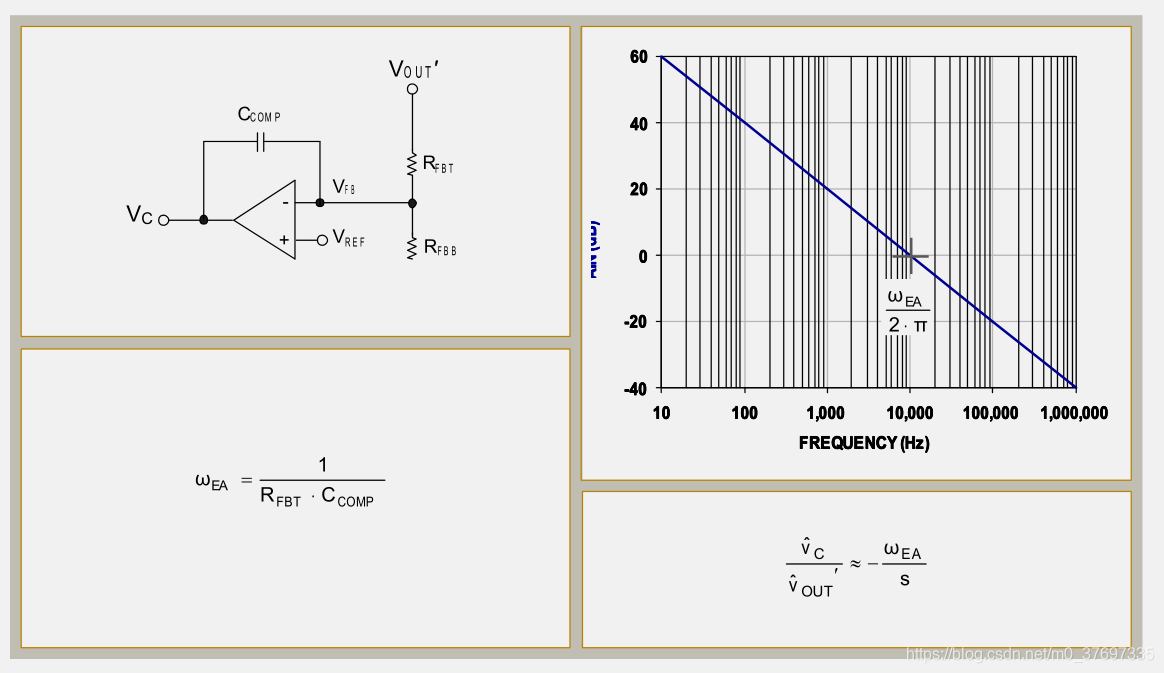

一、Type I 误差放大器

  • 在误差放大器增加一个积分环节
  • 会增加系统的动态响应，但是会牺牲掉系统的动态响应
    在这里插入图片描述

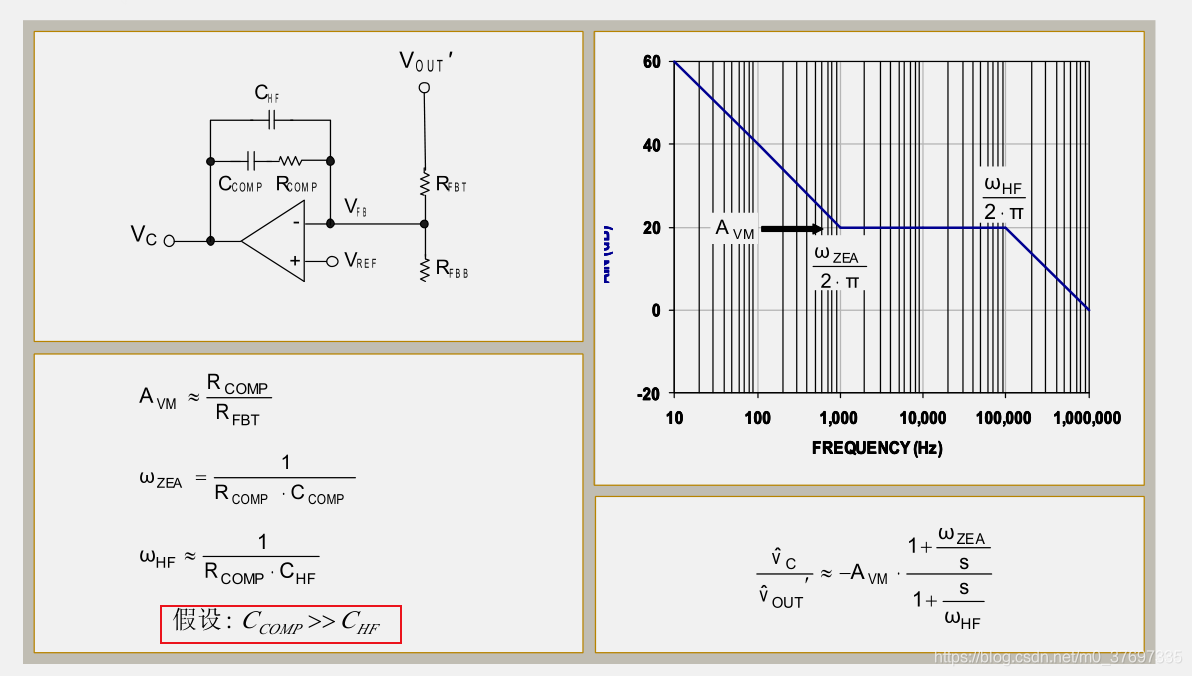

二、Type II 误差放大器

在这里插入图片描述
不符合假设的话，零极点会抵消。

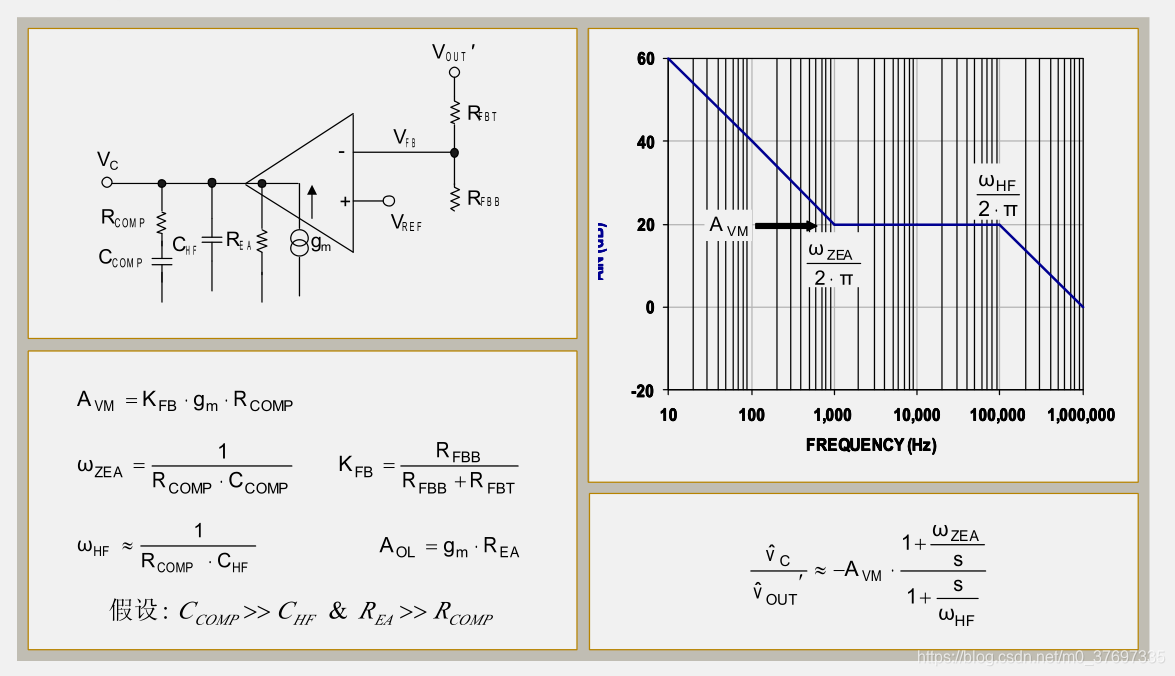

三、Type II 跨导放大器

  • 与误差放大器不同，输入是电压，但输出却是电流。
    在这里插入图片描述

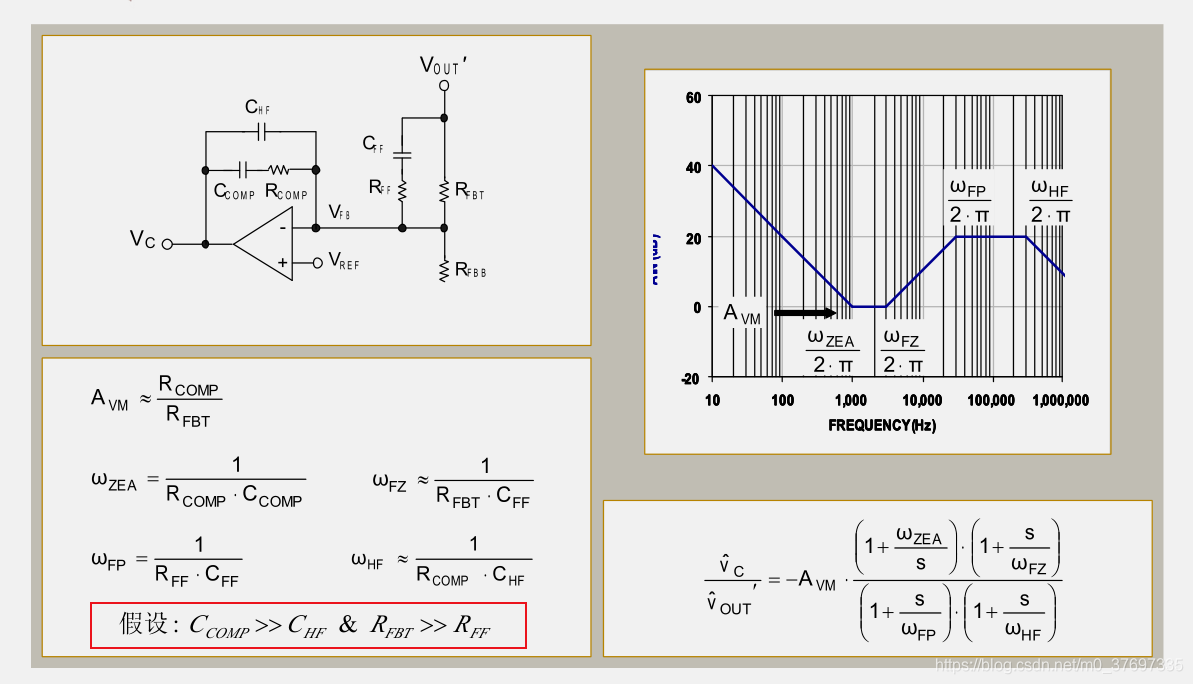

四、Type III 误差放大器

  • 要满足假设，否则零极点会抵消
    在这里插入图片描述
