一、误差放大器

误差放大器是一种电子设备，用于测量、控制系统中的微小信号，并将这些信号放大到可以进行有效处理或显示的水平。

1.误差放大器的基本原理

误差放大器旨在通过对输入信号进行放大，并对输出信号进行反馈校正，从而最大程度地减少系统中的误差。其基本原理包括差分放大、反馈控制和稳定性设计等方面。

误差放大器通常采用差分放大电路，通过比较输入信号与参考信号之间的差异，实现对微小信号的放大和处理。差分放大器能够有效地抑制共模干扰，提高系统的抗干扰能力。

误差放大器常采用反馈控制技术，将部分输出信号反馈到输入端，通过不断调节增益和相位，使得输出信号逼近期望值，从而减小系统误差。

2.误差放大器的类型

根据应用需求和电路结构，误差放大器可分为多种类型，如运算放大器、仪表放大器、差分放大器等。

2.1 运算放大器：运算放大器是一种具有非常高开环增益的差分放大器，应用广泛，可用于信号放大、滤波、积分和微分等操作。

2.2 仪表放大器：仪表放大器专注于提供高精度、低漂移的放大功能，在需要精确测量的场合得到广泛应用，如温度传感器、压力传感器等。

2.3 差分放大器：差分放大器主要用于测量两个输入信号之间的差异，对于抑制共模噪声具有较好的效果，适用于传感器信号处理等领域。

3.误差放大器的应用

误差放大器在各种电子系统中都有重要应用，涵盖了多个领域，包括测量仪器、控制系统、通信设备等。

3.1 测量仪器：误差放大器在各类测量仪器中起着关键作用，如示波器、频谱分析仪等，能够准确放大并处理仪器所采集的微弱信号，提高测量精度。

3.2 控制系统：在自动控制系统中，误差放大器作为反馈环路中的核心元件，对系统反馈信号进行放大和处理，实现系统的稳定性和精确性。

3.3 通信设备：误差放大器在无线通信、光纤通信等通信设备中被广泛应用，用于信号放大、滤波和解调等操作，确保通信信号的质量和稳定性。

3.4 医疗设备：误差放大器在医疗设备中扮演重要角色，用于生物信号的放大和处理，如心电图机、血压监测仪等，确保医学检测数据的准确性。

3.5 汽车电子系统：在汽车电子系统中，误差放大器用于处理车辆传感器所采集的信号，帮助驾驶员了解车辆状态，并对车辆进行精准控制和调节。

4.误差放大器的性能指标

误差放大器的性能指标直接影响着其在各种应用场景中的效果和稳定性。常见的性能指标包括增益带宽积、输入偏置电流、共模抑制比、失调电压等。

4.1 增益带宽积：增益带宽积是误差放大器性能的重要参数，决定了其在不同频率下的放大能力和相位特性。

4.2 输入偏置电流：输入偏置电流影响着误差放大器的输入端压差情况，过高的输入偏置电流会导致输出误差增大。

4.3 共模抑制比：共模抑制比表示误差放大器对共模信号的抑制能力，高共模抑制比有助于降低系统中的干扰信号。

4.4 失调电压：失调电压是误差放大器在输入端产生的微小偏移电压，较小的失调电压意味着更好的放大精度和稳定性。

二、误差放大器,普通放大器,跨导放大器介绍

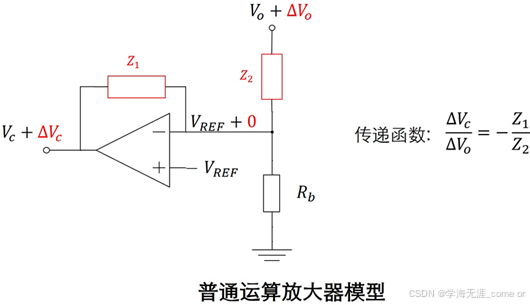

误差放大器,普通放大器,跨导放大器介绍

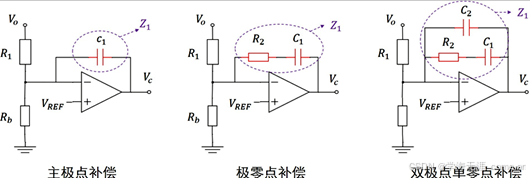

实际电路中的Z1
上面的框图用Z1符号，其实Z1可以由多个器件构成，而我们通常说的三种补偿电路，其实就是Z1的不同。

三、差分放大器和运算放大器区别

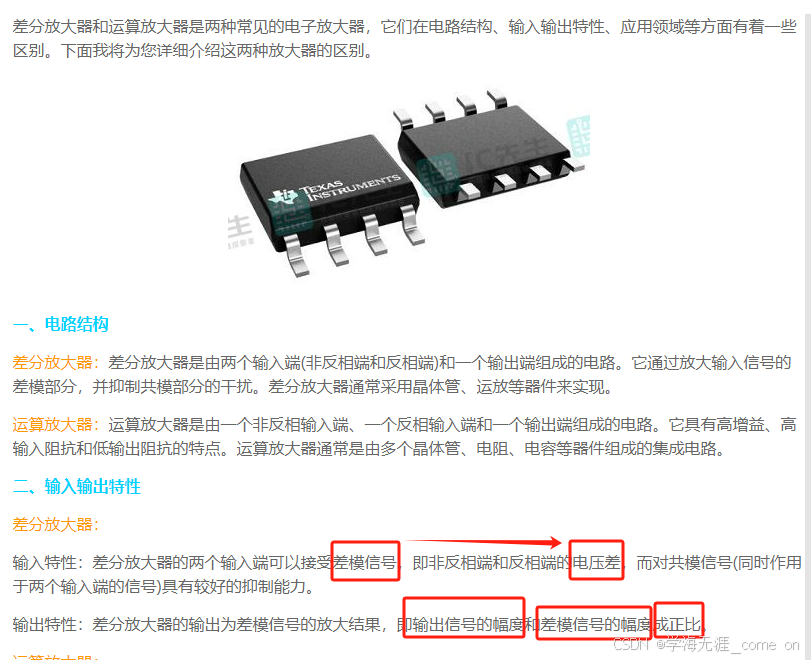

差分放大器和运算放大器区别-IC先生

误差放大器与运算放大器的区别误差放大器是指用来放大“误差”信号的放大器，与其他放大器的区别主要在被处理信号类型不同。在控制环路中，误差放大器将误差信号(输出与参考之差)放大，以提高控制系统的灵敏度，提高调节精度(降低调节误差)。运算放大器(常简称为“运放”)是具有很高放大倍数的电路单元。

举例说明：

[0002] 目前,在进行关节镜手术时,通常利用射频消融电源为手术电极提供射频能量,对生理盐水放电产生低温等离子体对组织进行消融及凝血,从而避免对组织的热损伤,并且能够减轻患者术后的疼痛和缩短康复周期。然而在手术过程中面对不同患者的病变组织这就需要医生调节到合适的能量档位,通过每个能量档位预设的电压和电流值来估算和控制射频能量传输,来确保手术的安全性。为了精确控制消融和凝血目标能量范围,射频能量输出后需要建立闭环反馈控制,实时反馈治疗端射频能量,同时调整射频能量输出端,以保证消融效果。在现有技术中,射频消融电源一般基于下述方案进行设计,一种是以模拟技术方案实现,另一种是数模结合的技术方案实现。

上述模拟技术方案包括下述步骤:首先,通过调节滑动变阻器或电阻阵列,得到参考信号。然后,将上述参考信号与反馈信号作比较,得到差值。最后,通过误差放大器来改变输出电压反馈端的输入电压,调整上述差值,间接达到调节输出电压目的。

上述数模结合的技术方案包括下述步骤:首先,通过编码器或按键或通信发送信号,微控制器收到信号后调整输出PWM信号,经D/A转换成参考信号。然后,再与采集到的反馈信号作比较,得到差值。最后,通过误差放大器来调整输出电压反馈端的输入电压,调整上述差值,间接达到调节输出电压目的

四、误差放大器和运算放大器区别

1、误差放大器和运算放大器概述

在电路中，误差放大器和运算放大器都是常用的模拟电路强化器。它们所强化的信号基本上都是电压信号。误差放大器的主要作用在于降低放大器的整体误差，而运算放大器的主要功能在于提高电压放大倍数。

2、误差放大器和运算放大器的区别

2.1. 功能不同

误差放大器的主要功能在于降低放大器的整体误差，即尽可能地使所输出的放大信号与所输入的原始信号一致。而运算放大器的主要功能在于提高电压放大倍数，即保持电压增益不变，以得到所需要的输出电压。

2.2. 相结构不同

误差放大器和运算放大器的内部结构存在明显差异。误差放大器一般采用差分放大器结构，以实现对输入电压的放大和误差的抵消。运算放大器则采用差分对输入进行纯放大后，再与参考电压进行演算。

2.3. 精度要求不同

误差放大器主要用于对精度要求较高的场合，能够有效准确地对信号进行放大处理。而运算放大器对于精度的要求较低，因为它所处理的信号一般不太复杂，任务量也不大。

2.4. 应用场合不同

误差放大器主要用于测量仪器、传感器、微处理器电路等一些与高精度有关的场合。而运算放大器主要用于远程测量、电压跟随、滤波器、信号发生器等一些与信号增益有关的场合。

3、误差放大器和运算放大器的共同点

尽管误差放大器和运算放大器在功能、相结构、精度要求和应用场合等方面存在明显差异，但它们在某些方面也有相同之处。例如，它们都需要用到负反馈，都可以实现电压放大，都需要对输入电压进行放大处理等。

4、总结

本文详细介绍了误差放大器和运算放大器的区别。虽然它们的功能、相结构、精度要求和应用场合等方面存在明显差异，但它们在一些方面也有相同的特点。对于工程师或电路设计者来说，正确地选择误差放大器或运算放大器是非常关键的

五、误差放大器有哪些？

1、误差放大器的工作原理

误差放大器是一种特殊的运算放大器，其主要作用是在输入信号和放大器输出之间引入一个比例和一个固定的偏差电压。其基本原理是利用操作放大器的负反馈特性来消除误差，从而实现精确信号放大。通过选择不同的电阻、电容等元器件，可以实现不同的误差放大功能。

2、误差放大器的分类

按照误差的来源和处理方式，误差放大器可以分为以下几类：

1. 差分放大器: 可以消除共模信号和噪声，并具有抗干扰能力强的特点。常见的差分放大器有INA114、INA128等。

2. 仪表放大器: 专门用于电压、电流等模拟信号的放大和过滤。常见的仪表放大器有AD620、AD822等。

3. 桥式放大器: 用于测量电阻、电容、压力等参数的变化，可以实现高精度的转换。常见的桥式放大器有AD620、INA129等。

4. 放大器网络：将多个误差放大器组合在一起，可以实现更高的精度和更广的测量范围。例如，有源滤波器、数字控制放大器等。

3、常见误差放大器型号

1. INA114：差分放大器，输入电压范围±15V、增益范围1~10000。

2. INA128：差分放大器，输入电压范围±18V、增益范围1~10000。

3. AD620：仪表放大器，单电源供电、输入电阻高、放大范围可调。

4. AD822：仪表放大器，输入电压范围±200mV，输入电阻高、低噪声、低失调。

5. INA129：桥式放大器，可测量电桥输出信号、带增益控制、单电源供电。

以上仅是常见的误差放大器型号，市面上还有许多其他型号的误差放大器可供选择。

总之，误差放大器是一种重要的模拟信号处理器件，对各种测量、控制等领域都有广泛应用。通过选择合适的误差放大器型号，可以实现高精度的电路设计和信号处理。

六、差分放大器和运算放大器的区别

Baekhyn0506

差分放大器和运算放大器都是常见的电子元件，它们在电路中扮演着不同的角色。本文将介绍差分放大器和运算放大器的区别。

1、差分放大器

差分放大器是一种特殊类型的放大器，它可以放大两个输入信号之间的差异。这种放大器通常用于测量两个电压之间的差异，例如在传感器电路中。差分放大器的输出是两个输入信号之间的差值，因此它需要两个输入端口。差分放大器可以提供高增益和低噪声性能，因此在许多应用中都非常有用。

2、运算放大器

运算放大器是一种通用的放大器，它可以放大各种类型的输入信号。运算放大器通常用于信号处理和控制应用，例如滤波、增益调节和比较器等。运算放大器的输出是一个单一的电压或电流信号，因此它只需要一个输入端口。运算放大器可以提供高精度和高速度性能，因此在许多应用中都非常有用。

3、区别

1.输入端口数量：差分放大器需要两个输入端口，而运算放大器只需要一个输入端口。

2.输出类型：差分放大器的输出是两个输入信号之间的差值，而运算放大器的输出是一个单一的电压或电流信号。

3.应用场景：差分放大器通常用于测量两个电压之间的差异，例如在传感器电路中；而运算放大器通常用于信号处理和控制应用，例如滤波、增益调节和比较器等。

4.增益和噪声性能：由于差分放大器需要放大两个输入信号之间的差异，因此它通常具有更高的增益和更低的噪声性能；而运算放大器只需要放大单个输入信号，因此它的增益和噪声性能相对较低。

4、实例分析

下面通过一个简单的实例来说明差分放大器和运算放大器的区别。假设我们有一个传感器电路，它需要测量两个电压之间的差异。我们可以使用差分放大器来实现这个功能。具体来说，我们可以将两个电压分别输入到差分放大器的两个输入端口中，然后将差分放大器的输出连接到一个数字万用表上进行测量。这样我们就可以得到两个电压之间的差异了。

另一方面，如果我们需要进行信号处理和控制应用，例如滤波、增益调节和比较器等，我们可以使用运算放大器来实现这些功能。具体来说，我们可以将输入信号输入到运算放大器的一个输入端口中，然后将运算放大器的输出连接到其他电路中进行进一步处理。这样我们就可以实现各种信号处理和控制功能了。

5、结论

差分放大器和运算放大器虽然都是常见的电子元件，但它们的应用场景和性能特点却有很大的不同。差分放大器主要用于测量两个电压之间的差异，具有较高的增益和较低的噪声性能；而运算放大器则广泛应用于各种信号处理和控制应用，具有较低的增益和噪声性能。在选择和使用这两种放大器时，我们需要根据具体的应用场景和需求来进行选择。
