OPA和MOS管组成线性驱动、电压源

最新推荐文章于 2025-02-07 09:41:41 发布

周大便

最新推荐文章于 2025-02-07 09:41:41 发布

阅读量1.8k

点赞数

文章标签：线性驱动 OPA MOS

本文链接：https://blog.csdn.net/m0_37827405/article/details/82968366

版权

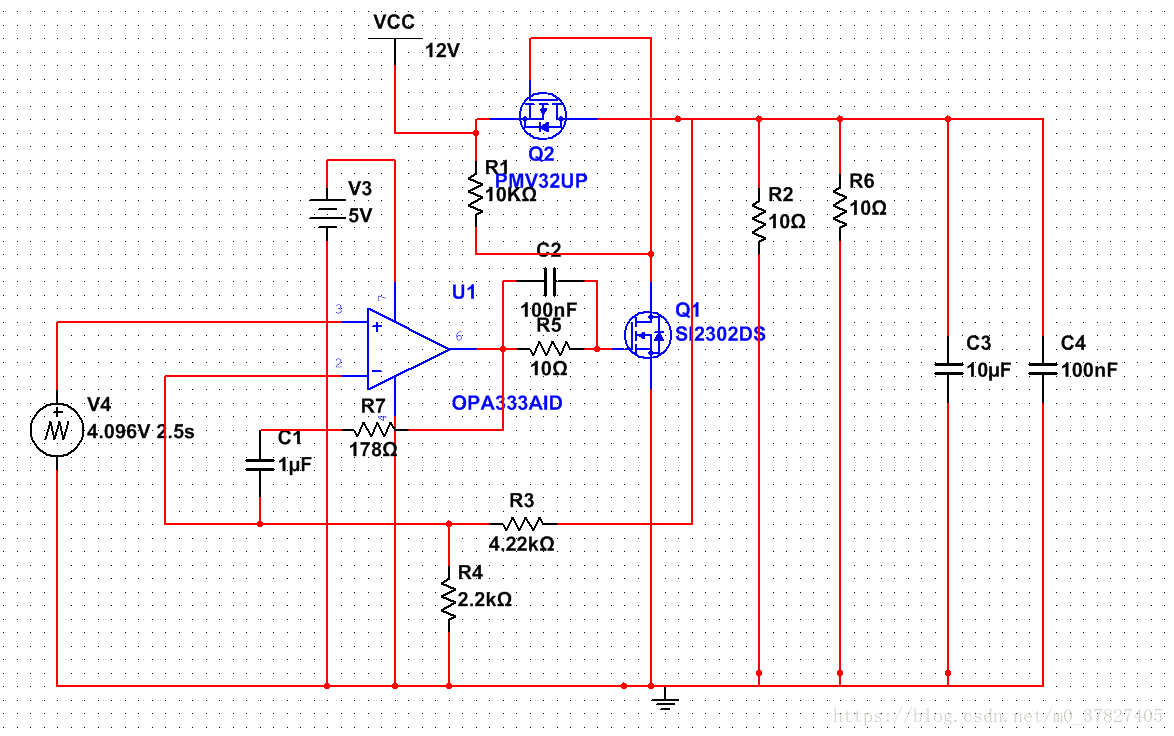

两个10欧姆是负载，Q2是PMOS, Q1是NMOS，可以根据需要更改R3/R4，求出需要的放大倍数
