STM32CubeMx 普通PWM基本使用方法

本文实例说明：

这里是使用 TIM3_CH2输出 一个频率为50kHz; 占空比为50% 的PWM信号。

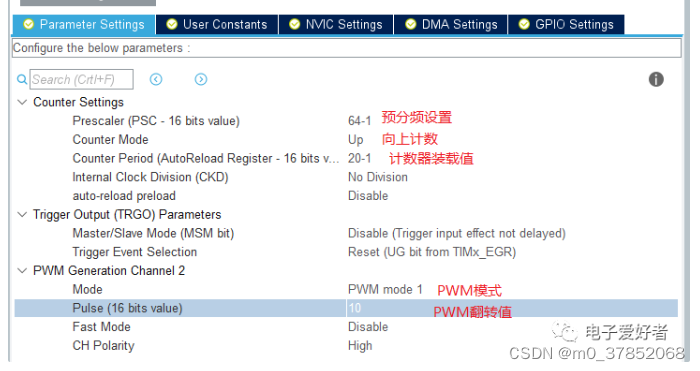

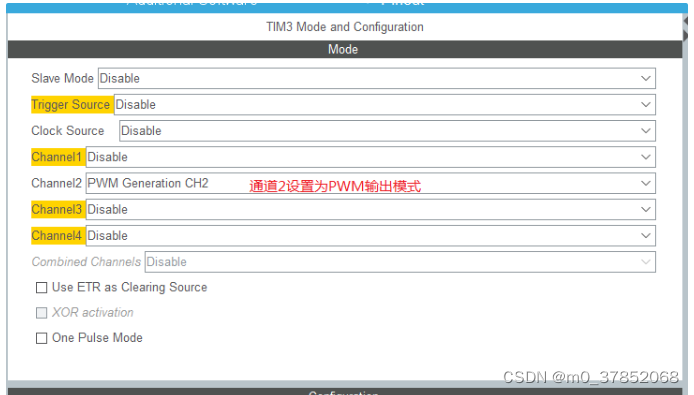

1先配置STM32CubeMX 参数，如图：

重点说明：

PWM 频率 = APB1 Timer clocks (MHz) / [(Prescaler+1） * (Counter Period+1)]

APB1 Timer clocks (MHz) ：64MHz

Counter Period : 20

Prescaler ：设置为64-1 那么此时PWM时钟设置为:

f = 64000000 / 64 /20 = 50KHz

Pulse :设置为10 ，也就是占比为：10/20 = 50%

Fast Mode：如果频率太高可以使能快速模式。可以大大提高PWM反应时间；同时将IO口输出速度调高。
