Arduino、ESP32驱动MQ4模拟甲烷气体传感器（气体传感器篇）

已于 2025-03-26 16:22:14 修改
阅读量8.2k 收藏
点赞数 2
分类专栏： Arduino、ESP32驱动传感器实战 文章标签： Arduino 驱动MQ4模拟甲烷气体传感器
于 2023-08-03 20:00:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_38106923/article/details/132070975
版权
本文详细介绍了如何使用Arduino驱动MQ4气体传感器，传感器特性表明其对甲烷、天然气敏感，对乙醇和烟雾不敏感。内容包括硬件原理图、控制器和传感器的连线方法以及具体的驱动程序代码，适合制作气体泄漏报警系统。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、传感器特性

2、硬件原理图

3、控制器和传感器连线图

4、驱动程序

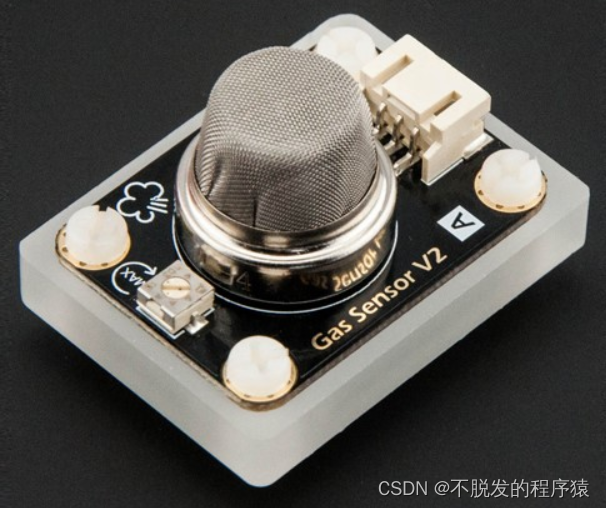

MQ4气体传感器，可以很灵敏的检测到空气中的甲烷、天然气等气体，但是对乙醇和烟雾的灵敏度很低。与Arduino结合使用，可以制作火灾甲烷、天然气泄露报警等相关的作品。

1、传感器特性

MQ4对不同种类、不同浓度的气体有不同的电阻值，因此，在使用该元件时，灵敏度调整是非常必要的。在进行精确测量时，应综合考虑温度、湿度的影响，调节电位器，确定合适的气体检测报警点。

2、硬件原理图

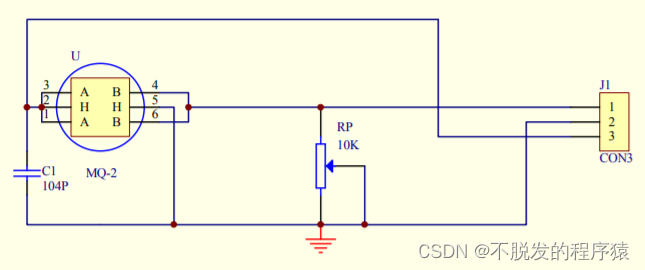

传感器原理图如下所示：
