Arduino、ESP32驱动MQ8模拟氢气气体传感器（气体传感器篇）

已于 2025-03-26 16:21:09 修改
阅读量5.5k 收藏
点赞数 1
分类专栏： Arduino、ESP32驱动传感器实战 文章标签： Arduino 驱动MQ8模拟氢气气体传感器
于 2023-08-07 20:33:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_38106923/article/details/132154040
版权
本文详细介绍了如何使用Arduino驱动MQ8模拟氢气气体传感器，包括传感器的特性、硬件原理图、连线方法及驱动程序代码，适用于气体泄露报警系统。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、传感器特性

2、硬件原理图

3、控制器和传感器连线图

4、驱动程序

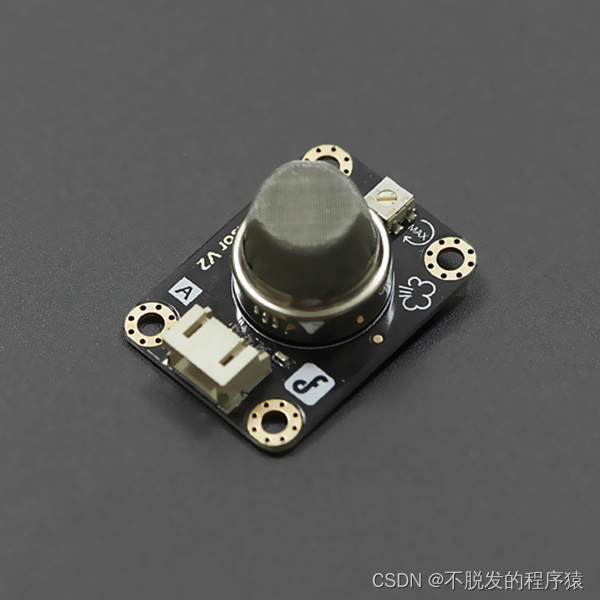

MQ8气体传感器，可以很灵敏的检测到空气中的氢气气体。与Arduino结合使用，可以制作氢气气体泄露报警等相关的作品。

1、传感器特性

MQ8是一种简单易用的氢气气体传感器，它可用于用于消费和工业行业中。应当避免酒精、烹饪烟雾和香烟的干扰，可通过电位器调节灵敏度。

2、硬件原理图

传感器原理图如下所示：

3、控制器和传感
