Arduino、ESP32驱动TCS34725传感器（颜色传感器篇）

已于 2025-03-26 15:45:03 修改
阅读量2.8k 收藏 1
点赞数 1
分类专栏： Arduino、ESP32驱动传感器实战 文章标签： Arduino TCS34725传感器
于 2023-09-13 22:47:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_38106923/article/details/132842193
版权
本文介绍了如何利用Arduino驱动TCS34725颜色传感器，详细阐述了传感器特性，包括RGB三基色支持和红外遮光片设计，以及其硬件原理图和控制器与传感器的连线方法。同时提供了驱动程序代码。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

1、传感器特性

2、硬件原理图

3、控制器和传感器连线图

4、驱动程序

TCS34725是一款低成本，高性价比的RGB全彩颜色识别传感器，传感器通过光学感应来识别物体的表面颜色。

1、传感器特性

TCS34725支持红、绿、蓝(RGB)三基色，支持明光感应，可以输出对应的具体数值，帮助你还原颜色本真。

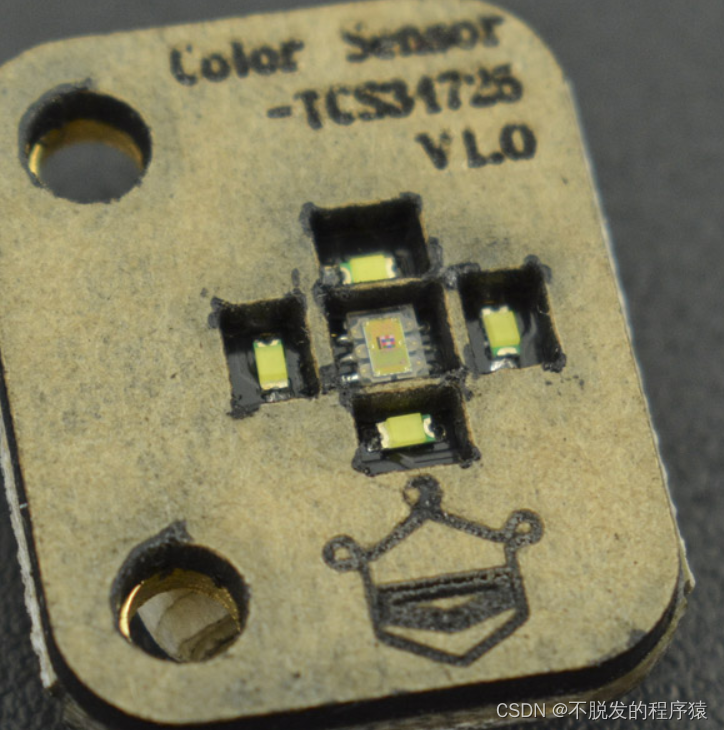

为了提高精度，防止周边环境干扰，可以在传感器底部添加了一块红外遮光片，最大程度减小了入射光的红外频谱成份，让颜色管理更加准确。板载自带四个高亮LED，可以让传感器在低环境光的情况下依然能够正常使用，实现“补光”的功能。

传感器技术指标如下：

  • 检测距离：3-10mm
  • 时钟频率：0-400KHZ
  • 接 口&
