图像的边缘检测及亚像素级别的边缘细化c++代码分析及延申应用

一、代码整体功能概述
这段 C++ 代码主要使用了 OpenCV 库,实现了图像的边缘检测及亚像素级别的边缘细化功能。代码中包含了多线程处理,以提高性能,并使用了不同的卷积核进行梯度计算,最终可以得到边缘图像、亚像素边缘坐标(存储在 vector<Point2f> 或 Mat 中),同时还与传统的 Canny 边缘检测进行了对比。



二、头文件及命名空间

#include <windows.h>
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include<opencv2/imgcodecs/imgcodecs.hpp>
#include <opencv2/imgproc/imgproc.hpp>
#include <opencv2/imgcodecs/legacy/constants_c.h>

using namespace cv;
using namespace std;

  • 引入了 Windows 系统相关头文件,以及 OpenCV 的核心、高级 GUI、图像编解码、图像处理等模块的头文件。
  • 使用 cv 和 std 命名空间,方便后续代码编写,避免重复使用 cv:: 和 std:: 前缀。

三、主函数 main() 中的代码

Mat imgsrc, edge, coordinate;
int thres = 128;
int parts = 4;
vector<Point2f> vPts;
imgsrc= imread("C:\\Users\\tangzy\\Desktop\\5.png", 0);
//SubPixelEdge(imgsrc, edge, coordinate,thres,parts);
SubPixelEdge(imgsrc, edge, vPts, thres, parts);
cv::Mat imgCanny;
Canny(imgsrc, imgCanny, 150, 300);

waitKey(0);

  • 声明了 Mat 类型的图像变量 imgsrc(输入图像)、edge(边缘图像)和 coordinate(存储亚像素坐标的矩阵)。
  • 定义了阈值 thres 为 128 和分块数 parts 为 4。
  • 使用 imread 函数读取位于 C:\\Users\\tangzy\\Desktop\\5.png 的图像,以灰度模式读取(0 表示)。
  • 调用 SubPixelEdge 函数,将图像、边缘图像、存储亚像素坐标的 vector<Point2f> 和阈值、分块数作为参数,进行亚像素边缘检测。这里注释掉了另一个 SubPixelEdge 函数的调用,该函数将结果存储在 Mat 类型的 coordinate 中。
  • 调用 Canny 函数进行传统的 Canny 边缘检测,使用的高低阈值分别为 150 和 300。
  • 调用 waitKey(0) 等待用户按键,以便显示图像结果。

四、SubPixelEdge 函数(两个重载版本)

4.1 函数定义

// imgsrc: 检测图像, CV_8UC1
// edge: 整数坐标边缘图像
// vPts: 坐标记录 vector
// thres: 梯度阈值
// parts: 图像分块数, 当图像比较小时, 就没有分块的必要了
void SubPixelEdge(Mat& imgsrc, Mat& edge, vector<Point2f>& vPts, int thres, int parts)
// imgsrc: 检测图像, CV_8UC1
// edge: 整数坐标边缘图像
// coordinate: 小数坐标记录矩阵
// thres: 梯度阈值
// parts: 图像分块数, 当图像比较小时, 就没有分块的必要了
void SubPixelEdge(Mat& imgsrc, Mat& edge, Mat& coordinate, int thres, int parts)

  • 两个重载函数的输入参数基本相同,只是一个将亚像素坐标存储在 vector<Point2f> 中,另一个存储在 Mat 中。

4.2 卷积核初始化

static Mat kernels[KERNEL_SUM];
if (kernels[0].empty())
{
    int k = 0;
    kernels[k++] = (Mat_<float>(3, 3) << 1, 2, 1, 0, 0, 0, -1, -2, -1);    // 270°
    kernels[k++] = (Mat_<float>(3, 3) << 2, 1, 0, 1, 0, -1, 0, -1, -2);    // 315°
    kernels[k++] = (Mat_<float>(3, 3) << 1, 0, -1, 2, 0, -2, 1, 0, -1);    // 0°
    kernels[k++] = (Mat_<float>(3, 3) << 0, -1, -2, 1, 0, -1, 2, 1, 0);    // 45°
    flip(kernels[0], kernels[k++], 0);                                            // 90°
    kernels[k++] = (Mat_<float>(3, 3) << -2, -1, 0, -1, 0, 1, 0, 1, 2);    // 135°
    flip(kernels[2], kernels[k++], 1);                                            // 180°
    kernels[k++] = (Mat_<float>(3, 3) << 0, 1, 2, -1, 0, 1, -2, -1, 0);    // 225°
}

  • 定义了一组 8 个 3x3 的卷积核,用于不同方向的梯度计算。
  • 这些卷积核通过 flip 操作来获取其他方向的卷积核,避免重复定义。

4.3 梯度计算

Mat gradients[KERNEL_SUM];
EDGE_PARAM edge_param;
edge_param.filter_count = 0;
edge_param.thres = thres;
for (int i = 0; i < HERNEL_HALF; i++)
{
    std::thread f([](Mat* src, Mat* grad, Mat* ker, EDGE_PARAM* param)
        {
            filter2D(*src, *grad, CV_16S, *ker);
            *(grad + HERNEL_HALF) = -(*grad);
            param->mtx.lock();
            param->filter_count++;
            param->mtx.unlock();
        }, &imgsrc, &gradients[i], &kernels[i], &edge_param);
    f.detach();
}
while (edge_param.filter_count < HERNEL_HALF)
{
    std::this_thread::sleep_for(std::chrono::milliseconds(1));
}

  • 定义了 KERNEL_SUM 个梯度图像 gradients 。
  • 使用多线程 std::thread 进行梯度计算,通过 filter2D 函数将图像 imgsrc 和卷积核 kernels[i] 进行卷积,结果存储在 gradients[i] 中。
  • 同时计算梯度的负值存储在 gradients[i + HERNEL_HALF] 中。
  • 使用 EDGE_PARAM 结构体中的 filter_count 和 std::mutex 来同步线程,确保线程计算完成。

4.4 幅值和角度矩阵的计算与合并

Mat amp_ang(imgsrc.rows, imgsrc.cols, CV_16SC2, Scalar::all(0));
edge_param.filter_count = 0;
edge_param.parts = parts;
assert(parts >= 1 && parts < (amp_ang.rows >> 1));
for (int i = 0; i < parts; i++)
{
    std::thread f([](Mat* amp_ang, Mat* grad, int cur_part, EDGE_PARAM* param)
        {
            const int length = amp_ang->rows * amp_ang->cols;
            const int step = length / param->parts;
            const int start = cur_part * step;
            int end = start + step;
            if (cur_part >= param->parts - 1)
            {
                end = length;
            }
            short* amp_ang_ptr = (short*)amp_ang->data + (start << 1);
            short* grad_ptr[KERNEL_SUM] = { nullptr };
            for (int k = 0; k < KERNEL_SUM; k++)
            {
                grad_ptr[k] = (short*)grad[k].data + start;
            }
            for (int j = start; j < end; j++)
            {
                for (int k = 0; k < KERNEL_SUM; k++)
                {
                    if (*amp_ang_ptr < *grad_ptr[k])
                    {
                        *amp_ang_ptr = *grad_ptr[k];
                        *(amp_ang_ptr + 1) = k;
                    }
                    grad_ptr[k]++;
                }
                amp_ang_ptr += 2;
            }
            param->mtx.lock();
            param->filter_count++;
            param->mtx.unlock();
        }, &amp_ang, gradients, i, &edge_param);
    f.detach();
}
while (edge_param.filter_count < parts)
{
    std::this_thread::sleep_for(std::chrono::milliseconds(1));
}

  • 创建 amp_ang 矩阵,存储幅值和角度信息。
  • 通过多线程将梯度图像的幅值和角度信息合并到 amp_ang 矩阵中。
  • 为了提高性能,根据 parts 对图像进行分块处理,每个线程处理一部分。

4.5 边缘生成和亚像素坐标计算

edge_param.filter_count = 0;
edge_param.thres = thres;
edge = Mat::zeros(amp_ang.rows, amp_ang.cols, CV_8UC1);
vector<vector<Point2f>> vvtmp(parts);
for (int i = 0; i < parts; i++)
{
    std::thread f([](Mat* amp_ang, Mat* edge, vector<Point2f>* v, int cur_part, EDGE_PARAM* param)
        {
            static const float root2 = (float)sqrt(2.0);
            static const float a2r = (float)(CV_PI / 180.0);
            static const short angle_list[] = { 270, 315, 0, 45, 90, 135, 180, 225 };
            float tri_list[2][KERNEL_SUM] = { 0 };
            float tri_list_root2[2][KERNEL_SUM] = { 0 };
            for (int j = 0; j < KERNEL_SUM; j++)
            {
                tri_list[0][j] = (float)(0.5f * cos(angle_list[j] * a2r));
                tri_list[1][j] = (float)(-0.5f * sin(angle_list[j] * a2r));
                tri_list_root2[0][j] = tri_list[0][j] * root2;
                tri_list_root2[1][j] = tri_list[1][j] * root2;
            }
            const int thres = param->thres;
            const int end_x = amp_ang->cols - 1;
            const int rows = amp_ang->rows / param->parts;
            int start_y = rows * cur_part;
            int end_y = start_y + rows;
            if (cur_part)
            {
                start_y -= 2;
            }
            if (cur_part >= param->parts - 1)
            {
                end_y = amp_ang->rows;
            }
            v->reserve((end_y - start_y) * amp_ang->cols);
            start_y++;
            end_y--;
            for (int r = start_y; r < end_y; r++)
            {
                const short* pAmpang1 = amp_ang->ptr<short>(r - 1);
                const short* pAmpang2 = amp_ang->ptr<short>(r);
                const short* pAmpang3 = amp_ang->ptr<short>(r + 1);
                BYTE* pEdge = edge->ptr<BYTE>(r);
                for (int c = 1; c < end_x; c++)
                {
                    const int j = c << 1;
                    if (pAmpang2[j] >= thres)
                    {
                        switch (pAmpang2[j + 1])
                        {
                        case 0:
                            if (pAmpang2[j] > pAmpang1[j] && pAmpang2[j] >= pAmpang3[j])
                            {
                                pEdge[c] = 255;
                                v->push_back(Point2f((float)c, r + tri_list[1][pAmpang2[j + 1]] * (pAmpang1[j] - pAmpang3[j]) / (pAmpang1[j] + pAmpang3[j] - (pAmpang2[j] << 1))));
                            }
                            break;
                        // 其他 case 类似,处理不同角度的情况
                        }
                    }
                }
            }
            param->mtx.lock();
            param->filter_count++;
            param->mtx.unlock();
        }, &amp_ang, &edge, &vvtmp[i], i, &edge_param);
    f.detach();
}
while (edge_param.filter_count < parts)
{
    std::this_thread::sleep_for(std::chrono::milliseconds(1));
}
for (int i = 0; i < parts; i++)
{
    vPts.insert(vPts.end(), vvtmp[i].begin(), vvtmp[i].end());
}

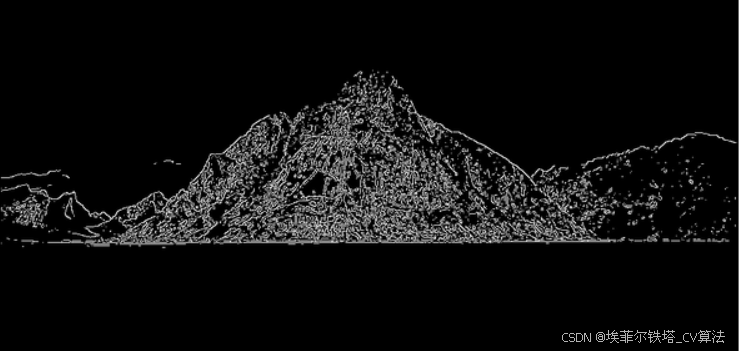

  • 生成边缘图像 edge ,并将其初始化为零矩阵。
  • 为每个分块创建一个 vector<Point2f> 存储亚像素坐标。
  • 为每个分块创建一个线程,根据幅值和角度信息以及不同的情况,使用 switch 语句来判断是否为边缘点。
  • 对于满足边缘条件的点,根据不同的角度计算亚像素坐标,并存储在 vector<Point2f> 中。

五、代码的延伸应用

5.1 性能优化方面

除了之前提到的多线程优化与算法优化,在多线程层面,还可引入线程同步原语的精细控制,例如条件变量。当某个线程完成特定阶段任务(如梯度计算完成、幅值角度合并完成等),通过条件变量通知主线程或其他依赖该结果的线程,减少不必要的忙等待,提升整体效率。在算法优化上,探索基于快速傅里叶变换(FFT)的卷积算法,将空域卷积转换到频域进行计算,对于大尺寸图像能显著加速,尽管前期的变换与后期的逆变换有一定开销,但在大规模数据处理时优势明显。

5.2 图像预处理和后处理

  • 预处理
    • 除高斯模糊外,中值滤波也是一种有效的去噪手段,尤其针对椒盐噪声,它能在保留边缘的同时去除噪声点,为后续精确边缘检测奠定基础。自适应直方图均衡化可增强图像对比度,使边缘更加凸显,不同区域根据自身灰度分布动态调整,避免全局均衡化带来的过度曝光或欠曝光问题,确保边缘细节清晰呈现。
    • 对于光照不均匀的图像,采用基于 Retinex 理论的光照补偿算法,将图像分解为反射分量和光照分量,去除光照影响,让边缘检测不受阴影、高光区域干扰,保证边缘提取的一致性与准确性。
  • 后处理
    • 开闭运算的组合运用,先腐蚀后膨胀(开运算)能去除边缘图像中的细小噪声块和孤立点,再进行先膨胀后腐蚀(闭运算)连接临近边缘、填补小的空洞,使边缘线条更加连续、平滑,提升边缘质量。
    • 利用边缘方向信息进行非极大值抑制的优化,传统方法仅在梯度方向比较幅值,改进后结合相邻像素的边缘方向连贯性,抑制非边缘像素,细化边缘宽度至单像素精度,同时保留亚像素级别的定位信息,让边缘更加锐利精准。

5.3 参数调整

  • 阈值 thres
    • 采用 Otsu 算法自动确定阈值,它基于图像的灰度直方图,寻找使类间方差最大的阈值,将图像分为前景和背景两类,适用于目标与背景灰度差异明显的情况,能自适应不同图像内容给出合理阈值,减少人工调参工作量。
    • 对于具有双峰或多峰直方图的复杂图像,结合聚类算法(如 K-Means),将像素灰度聚类成不同组,依据聚类中心和组内方差动态调整阈值,精准区分边缘与非边缘像素,适应多样图像特征。
  • 分块数 parts
    • 引入负载均衡策略,根据 CPU 核心的实时负载情况动态分配图像分块任务,确保各线程在不同硬件环境下都能高效运行,避免因硬件性能波动导致部分线程闲置或过载。
    • 结合图像内容复杂度,通过计算图像的熵值或梯度幅值方差评估不同区域的复杂程度,在复杂区域细分块,简单区域合并块,使计算资源合理分配,提高整体处理效率。

5.4 应用场景扩展

  • 机器视觉
    • 在电子芯片制造检测中,高精度的亚像素边缘检测用于识别芯片引脚的细微缺陷,如引脚弯曲、短路桥接等。通过实时对比标准芯片模板的边缘特征,精确测量引脚间距、宽度等尺寸参数,实现亚微米级别的缺陷检测,保障芯片质量与性能。
    • 在汽车零部件装配线上,对机械零件的高精度检测,利用亚像素边缘确定零件轮廓,配合三维视觉技术,检查零部件的装配间隙、贴合度,及时发现装配误差,提高生产自动化程度与产品一致性。
  • 医学图像处理
    • 在眼科疾病诊断中,针对视网膜图像,精确的边缘检测勾勒出血管、黄斑等关键结构的边界。通过跟踪血管边缘的细微变化,辅助早期发现视网膜病变,如糖尿病视网膜病变导致的血管增生、渗漏,为疾病治疗争取时机。
    • 对于肺部 CT 图像,亚像素边缘有助于精确分割肺部组织与病变区域(如肿瘤、结节),计算病变的体积、形状特征,为医生制定个性化治疗方案提供量化依据,提升诊断准确性与治疗效果。
  • 计算机视觉
    • 在智能安防监控领域,对监控画面中的行人、车辆等目标进行实时跟踪。基于亚像素边缘提取目标的轮廓特征,即使目标在运动、遮挡或光照变化下,也能精准定位,结合深度学习目标识别模型,实现快速准确的目标分类与轨迹预测,提升安防监控效率。
    • 在虚拟现实(VR)/ 增强现实(AR)场景创建中,利用亚像素边缘信息对现实场景中的物体进行高精度建模,提取物体表面细节,实现虚拟物体与现实环境的无缝融合,增强用户沉浸感,拓展交互体验边界。

5.5 改进方向

  • 错误处理
    • 针对图像读取失败,不仅提示错误信息,还尝试自动修复或提供替代方案。例如,若文件路径错误,可搜索相近文件名或默认图像库;若图像格式不兼容,自动转换格式或调用格式转换库,确保程序的鲁棒性。
    • 内存分配失败时,除抛出异常,还应进行内存回收与资源清理,避免内存泄漏。同时,优化内存使用策略,采用对象池、内存缓存等技术,减少频繁的内存申请与释放,提高程序稳定性与性能。
  • 代码可读性
    • 引入设计模式,如工厂模式创建卷积核对象,策略模式封装不同的边缘检测算法变体,使代码结构清晰,易于扩展与维护。对复杂计算逻辑,编写详细的注释文档,解释算法原理、输入输出要求,结合代码示例,方便其他开发者理解与二次开发。
    • 建立规范的代码命名规则,变量名、函数名能直观反映其用途与功能,避免使用单字母或含义模糊的命名,提高代码自解释性。同时,合理组织代码文件结构,按功能模块划分文件,便于代码导航与管理。

5.6 深度学习结合

  • 构建深度卷积神经网络(DCNN)作为前端特征提取器,利用其强大的自动学习能力,从图像中提取多层次抽象特征。将这些特征图作为输入传递给后续的传统边缘检测模块,网络学习到的高级语义信息能够引导边缘检测聚焦于关键区域,避免在噪声或无关纹理上过度检测。例如,在语义分割任务中常用的 U-Net 架构基础上,修改输出层为边缘特征图,预训练后与当前代码融合,既能利用深度学习的泛化能力,又保留传统方法的精确性。
  • 采用对抗学习机制,引入生成对抗网络(GAN)。生成器网络负责生成近似真实边缘的图像,判别器网络判别生成结果与真实边缘的差异,两者对抗训练,使生成器不断优化生成效果。将生成的边缘信息与本代码得到的结果融合,增强边缘的完整性与连续性,尤其适用于复杂场景下的边缘修复与增强任务。

5.7 三维图像处理

  • 扩展卷积核到三维空间,设计 3x3x3 等尺寸的卷积核用于三维图像(如医学 CT 序列、三维激光扫描数据)的梯度计算。考虑到三维数据的各向异性,引入方向自适应的卷积核,根据体素邻域的灰度变化动态调整卷积权重,准确捕捉三维边缘信息。
  • 结合三维区域生长、体素聚类等分割算法,以亚像素级三维边缘作为生长或聚类的边界约束,实现对三维物体的精确分割。例如在骨骼组织的三维重建中,从粗分割结果出发,依据精确边缘细化分割边界,构建高质量的三维骨骼模型,为骨科手术规划、生物力学研究提供精准模型支持。

5.8 图像配准和拼接

  • 在基于特征的图像配准中,将亚像素边缘提取的特征点与传统的角点、斑点等特征结合,构建更具鲁棒性的特征描述符。利用边缘方向、曲率等信息丰富描述符内容,通过特征匹配算法(如 RANSAC)寻找不同图像间的对应关系,提高配准精度,减少误匹配。
  • 对于图像拼接,在拼接缝的确定上,依据亚像素边缘的连续性进行优化。通过动态规划算法寻找使拼接缝两侧边缘差异最小的拼接路径,结合多分辨率融合技术,实现平滑过渡,消除拼接痕迹,生成高质量全景图像,应用于街景地图、遥感测绘等领域。

5.9 特征描述符生成

  • 改进 SIFT、SURF 等经典特征描述符,融入亚像素边缘信息。在特征点周围区域,依据边缘方向构建局部坐标系,重新分配特征向量分量权重,使描述符对图像旋转、缩放更具不变性,同时突出边缘特征贡献。
  • 结合深度学习框架,设计端到端的特征描述符学习网络,以亚像素边缘标注图像作为训练数据,网络自动学习最优的特征表示。输出的特征描述符在图像检索、目标识别任务中展现更高的准确性与区分度,适应大规模图像数据库的快速检索需求。

5.10 运动分析

  • 在光流估计中,以亚像素边缘作为光流计算的锚点,结合 Lucas-Kanade 算法,通过在边缘邻域内建立更精确的灰度约束方程,求解像素运动矢量。对于运动边界模糊或快速运动物体,利用亚像素边缘的定位精度提升光流估计准确性,实现对复杂运动场景的精细分析。
  • 在多目标运动跟踪中,基于亚像素边缘提取的目标轮廓实时更新目标模型,结合卡尔曼滤波、粒子滤波等预测算法,准确预测目标位置与运动状态。在交通监控、体育赛事分析等场景下,实现对多个目标的长期稳定跟踪,为行为理解与事件检测提供数据支持。

5.11 不同梯度计算方法的尝试

  • 对比 Prewitt 算子与代码中的自定义卷积核,Prewitt 算子在水平和垂直方向具有简单直观的梯度计算模板,对边缘方向的判断较为粗略,但计算效率高,适用于实时性要求高、边缘精度要求相对较低的场景。分析其在不同噪声水平、图像纹理下的表现,与现有方法取长补短。
  • 引入基于二阶导数的 Laplacian 算子变体,如 LoG(Laplacian of Gaussian)算子,先对图像进行高斯平滑,再计算二阶导数,能更好地检测出灰度突变点,定位边缘中心,但对边缘方向信息提取较弱。结合代码中的角度计算方法,融合两者优势,实现更精准的边缘检测与定位。

5.12 硬件加速

  • 深入挖掘 GPU 并行计算能力,使用 CUDA Thrust 库优化数据并行处理流程,对图像数据加载、卷积运算、后处理等环节进行加速。利用 GPU 的共享内存、常量内存优化数据访问模式,减少内存延迟,提升计算吞吐量。
  • 对于具备 FPGA(现场可编程门阵列)硬件平台的场景,将核心算法(如卷积、边缘跟踪)硬件化实现。通过硬件描述语言(如 Verilog、VHDL)设计定制电路,实现流水线处理,达到极高的实时处理性能,满足航空航天、高速工业检测等领域的严苛要求。

5.13 与图像分割的结合

  • 以 Mean Shift 算法为例,它基于像素的空间和灰度特征进行聚类分割。将亚像素边缘作为聚类的约束条件,防止聚类跨越边缘,使分割结果更贴合物体实际边界。结合边缘方向信息引导聚类方向,提高分割效率与准确性,应用于医学影像、卫星遥感图像的精细分割任务。
  • 在深度学习图像分割模型(如 DeepLab 系列)中,将亚像素边缘检测结果作为额外的监督信息,在训练过程中约束模型输出,使分割边界更加精准。通过多任务学习框架,同时优化分割任务与边缘检测任务,实现两者相互促进,提升模型对复杂场景的理解与分割能力。

5.14 图像超分辨率重建

  • 基于边缘的图像超分辨率重建方法,利用亚像素边缘信息指导高频细节恢复。通过分析边缘的梯度、曲率等特征,在低分辨率图像上预测高频分量,结合插值算法(如双三次插值)提升图像分辨率。例如,使用基于边缘导向的自适应插值核,根据边缘方向和强度调整插值权重,避免传统插值的模糊效应,恢复清晰锐利的图像细节。
  • 引入生成对抗网络的超分辨率重建模型,将亚像素边缘作为判别器的重要判别依据,促使生成器生成具有逼真边缘细节的高分辨率图像。结合感知损失函数,使重建图像在视觉效果和语义内容上都接近真实高分辨率图像,应用于高清视频处理、老照片修复等领域。

5.15 增强现实和虚拟现实

  • 在 AR 场景渲染中,利用亚像素边缘对虚拟物体的光照效果进行精确模拟。依据现实场景中的光照方向、强度,结合虚拟物体的边缘轮廓,通过光线追踪算法计算阴影、反射等光照细节,使虚拟物体融入更加自然,增强虚实结合的真实感。
  • 在 VR 环境构建中,对用户交互操作涉及的虚拟物体,基于亚像素边缘实时更新碰撞检测模型。精确的边缘定位确保碰撞检测的准确性,提升用户交互体验,避免因模型粗糙导致的交互异常,为沉浸式 VR 应用提供坚实技术支撑。

5.16 遥感图像处理

  • 对于高分辨率遥感影像,利用亚像素边缘检测提取城市建筑物的精确轮廓,结合建筑物高度信息(如 DSM、LiDAR 数据),构建三维城市模型。通过分析建筑物边缘的变化,监测城市扩张、建筑拆除等动态信息,为城市规划、地理国情监测提供及时准确的数据支持。
  • 在农业遥感领域,依据农田作物的亚像素边缘特征,结合光谱信息,精准识别作物种类、生长状况(如病虫害侵袭导致的边缘枯黄)。通过多时相影像分析,实现对农作物全生育期的监测,为精准农业决策提供科学依据,提高农业生产效益。

5.17 图像去模糊

  • 基于变分法的图像去模糊模型,引入亚像素边缘作为正则化项。通过最小化能量泛函,在去除模糊的同时保持边缘锐度,避免过度平滑。结合盲去模糊算法,自动估计模糊核,利用边缘信息约束模糊核的求解过程,恢复清晰图像,应用于监控视频、天文观测图像的去模糊处理。
  • 采用深度学习去模糊模型,将亚像素边缘标注图像作为训练数据,使网络学习模糊与清晰图像间的映射关系。在网络结构中,设计专门的边缘感知模块,强化对边缘特征的提取与重建,提升去模糊效果,满足不同场景下的图像恢复需求。

5.18 图像拼接和全景图像生成

  • 在全景图像的拼接优化中,利用亚像素边缘进行图像的几何校正。针对拍摄视角差异导致的图像变形,依据边缘特征建立精确的透视变换模型,校正图像畸变,确保拼接的准确性。结合图像融合算法中的梯度域融合,以亚像素边缘为过渡引导,实现无缝拼接,提升全景图像质量,满足虚拟现实全景漫游等应用需求。
  • 在无人机航拍图像拼接中,由于飞行姿态不稳定、拍摄角度多变,亚像素边缘信息尤为重要。通过对连续航拍图像的边缘匹配与跟踪,实时调整拼接策略,克服图像间的几何差异,快速生成大面积、高精度的地理影像图,服务于测绘、应急救援等领域。

5.19 图像压缩

  • 在基于分块的图像压缩算法(如 JPEG 2000)基础上,依据亚像素边缘将图像划分为不同重要性区域。对边缘丰富的关键区域采用无损或低损压缩算法,保留细节;对平滑区域采用高压缩比算法,减少数据量。结合自适应量化技术,根据边缘特征动态调整量化步长,在保证图像质量的前提下提高压缩效率,满足存储、传输需求。
  • 引入基于深度学习的图像压缩方法,利用亚像素边缘作为网络训练的感知特征。设计编码器 - 解码器架构的压缩网络,使网络学习到图像的紧凑表示,在解码端根据边缘信息优化重建过程,实现高效压缩与高质量重建的平衡,适应多媒体数据的快速增长趋势。

5.20 图像编辑和合成

  • 在图像抠图任务中,利用亚像素边缘精确定义前景与背景的边界。结合 GrabCut 等交互式抠图算法,用户只需粗略标注,算法依据边缘信息自动细化分割,准确提取前景物体,应用于电商产品图制作、影视特效合成等领域。
  • 在多图像合成中,以亚像素边缘作为融合的关键线索。例如在风景合成中,根据不同图像的边缘特征,实现天空、山脉、湖泊等元素的自然过渡,利用边缘的光影变化调整融合权重,创造出逼真的合成效果,拓展图像创意表达空间。

六、总结
该代码是一个功能较为强大的图像边缘检测和亚像素细化的实现,结合了多线程、OpenCV 库的各种图像处理功能,为进一步的图像处理和计算机视觉应用提供了很好的基础。通过不断的优化和扩展,可以将其应用到更多的领域和场景中,解决不同的实际问题。同时,对于不同类型的图像,需要仔细调整参数和算法,以达到最佳的效果。
