OTN映射规律

当数据映射到 OPU 中 (包括客户侧信号直接映射到 OPU，和低速率等级的 ODU 映射到 高速率等级的 OPU 等情况)，数据速率和 OPU 载荷速率存在一定的差异。
这种差异可能是 由于数据速率和 OPU 速率本身就不匹配，也可能是产生数据的时钟和 OPU 的时钟不一致引 起的。速率差异问题可以采用合理的映射方式来解决，OTN 协议规定了 AMP 、BMP 、GMP 和 GFP-F 等映射方式。

1 个 OPU1 可承载 2 个 ODU0 ，1 个 OPU2 里可以承载 4 个 ODU1 ，1 个 OPU3 里可以 承载 4 个 ODU2 或 16 个 ODU1 ，1 个 OPU4 里可以承载 10 个 ODU2 或 10 个 ODU2e ，或 40 个 ODU1。

当 OPU 中承载了低速率等级的 ODU 时，ODU 需要通过 ODTU(光数据支路单元)适配。ODTU 有两种类型：

1. ODTU01 、ODTU12 、ODTU13 、ODTU23 是一类 (ODTUjk)，指将低等级的 ODUj 向高等级 的 OPUk 映射的支路单元，使用 AMP 映射；

2. ODTU2.ts、ODTU3.ts、ODTU4.ts 是另外一类 (ODTUk.ts)，指使用了 ts 个高速率等级 OPUk 的支路单元，使用 GMP 映射。

低速率等级的 ODU 向高速率等级 OPU 映射的过程。
第一步：ODUj 可以通过 AMP 映射方式映射到 ODTUjk 中，或者通过 GMP 映射方式映射到 ODTUk.ts 中。
第二步：HO OPUk 会被分为很多的 1.25G/2.5G 的支路槽，通过字节同步映射 (简单的时分复用方式)，将 ODTUjk 或 ODTUk.ts 映射到这些 1.25G/2.5G 的支路槽中。

例如将 ODU2 映射到 OPU3 中，分为两步：

1. 先将 ODU2 映射到 ODTU23，
2. ODTU23 的速率约为 10G ，需要占用 8 个 1.25G 的支路槽，因此需要将 ODTU23 映 射到 OPU3 的 8 个 1.25G 支路槽中。

再例如将 ODU2 映射到 OPU4 中，分为 2 步：

1. 先将 ODU2 映射到 ODTU4.8，
2. ODTU4.8 的速率约为 10G ，需要占用 8 个 1.25G 的支路槽，因此需要将 ODTU4.8 映 射到 OPU4 的 8 个 1.25G 支路槽中。

需要注意的是，OPU2/OPU3/OPU4 的 1.25G 支路，虽然都称为 1.25G 支路，实际上它们的速 率不相同，OPU2 的 1.25G 支路最慢，约 1.249Gbps；OPU4 的 1.25G 支路最快，约 1.301Gbps。

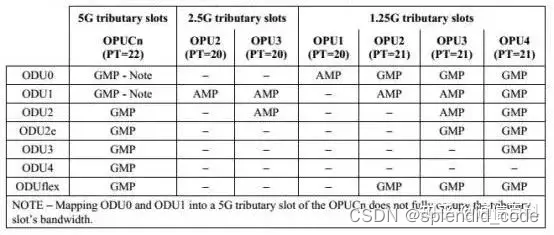

信号映射到 OPU 中有两种方式，一种是直接映射到 OPU 中，另一种是已经映射到 ODU，再 次映射到更高速率等级的 OPU 中。以下是 ODUj 到 OPUk 的映射类型。

ODTU01,ODTU12,ODTU13,ODTU23 使用 AMP 映射；
ODTUk.ts 使用 GMP 映射；
SDH 到对应的 OTU 使用AMP 或 BMP 映射；
以太信号使用 GMP 映射 (OTU2e 除外)；
10GE 到 OTU2e 使用 BMP 映射。
需要注意的是 10GE 到OTU2e 只能使用BMP 映射，这是由于 10GE 信号的频率偏差为100ppm， AMP 无法支持这么大的时钟 jitter ，因此只能使用 BMP 映射。
