GMP映射Cm(t) encoding and decoding

1 篇文章 0 订阅

GMP映射方式参考:https://info.support.huawei.com/network/ptmngsys/Web/WDMkg/zh/07_amp_bmp_gmp_new.html
ODTUCn.ts (ts = 1 to 20n) in which a ODUk (k = 0,1,2,2e,3,4,flex) signal is mapped via the generic mapping procedure (GMP) defined in clause 20.5.

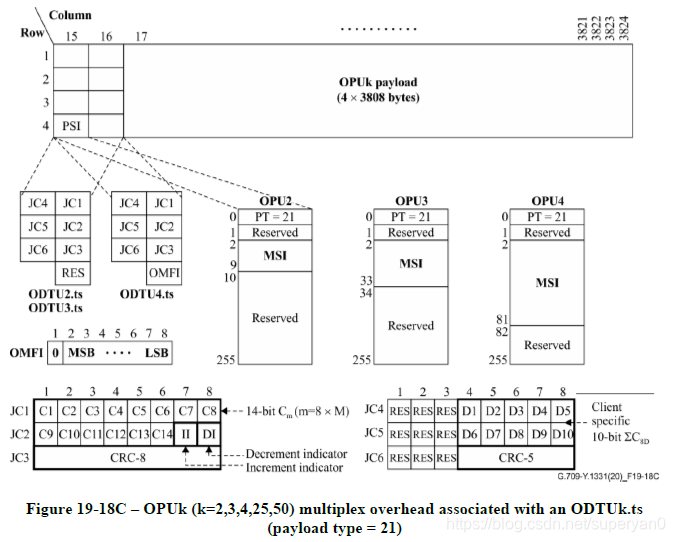

G.709协议中20.5 Mapping ODUk into ODTUCn.M章节中ODUk映射到 ODTUCn.M时采用GMP映射,OPUk开销中JC1,JC2,JC3来承载GMP映射的Cm(t) 信息,JC4,JC5,JC6来承载GMP映射CnD信息。
在这里插入图片描述在做OPUk开销时,要对Cm(t)进行encoding(编码)和decoding(译码)。

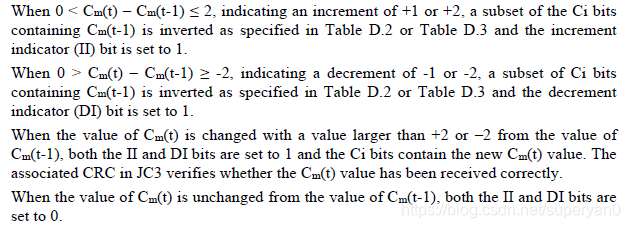

简单总结一下就是比较Cm(t)和Cm(t-1)的差值,来对相应Ci位进行翻转操作。协议原文如下。

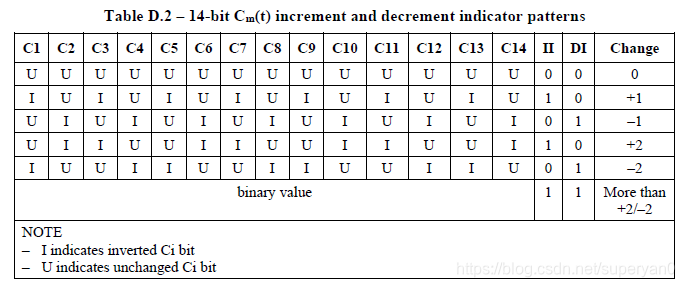

在这里插入图片描述翻转模式如下
在这里插入图片描述举个例子
1、在初始化的时候将II和DI都赋值为1,保证新的Cm(t) 能够传递进来。
2、通信义务建立后,Cm(t) 的值变化不会超过1。原因如下。
在这里插入图片描述
3、当Cm(t)-Cm(t-1)=1,也就是Table D.2 Change 为+1的情况。假如Cm(t)=14’h3fff
按照表格中的翻转方式JC1=8‘b0101_0101,II=1,DI=0,所以JC2=8‘b0101_0110。
4、同理当Cm(t)-Cm(t-1)=-1
按照表格中的翻转方式JC1=8‘b1010_1010,II=1,DI=0,所以JC2=8‘b1010_1001。
