FreeRTOS学习 -- 8、事件标志组

参考文章：【学习FreeRTOS】第16章——FreeRTOS事件标志组-CSDN博客

1、什么是事件标志组？

事件组就是一组的事件位，事件组中的事件位通过位编号来访问，比如：

• 事件标志组中的bit0表示队列中的消息是否处理掉；
• 事件标志组中的bit1表示是否有消息需要从网络中发出去；
• 事件标志组中的bit2表示现在是否需要向网络发送心跳信息。

 事件组的数据类型为EventGroupHandle_t，当configUSE_16_BIT_TICKS为1的时候，事件标志组可以存8个事件位，当configUSE_16_BIT_TICKS为0的时候，事件标志组可以存24个事件位。

一个事件组就包含了一个 EventBits_t 数据类型的变量，变量类型 EventBits_t 的定义如下所示。EventBits_t 实际上是一个 16 位或 32 位无符号的数据类型 （一般设为32位）

typedef TickType_t EventBits_t;
#if ( configUSE_16_BIT_TICKS  = =  1 )
	typedef   uint16_t   TickType_t;
#else
	typedef   uint32_t   TickType_t;
#endif
#define  configUSE_16_BIT_TICKS    0

事件标志组与队列、信号量的区别：

2、事件标志组的相关API函数：

•  xEventGroupCreate()：使用动态方式创建事件标志组
• xEventGroupCreateStstic()：使用静态方式创建事件标志组
• xEventGroupClearBits()：清零事件标志位
• xEventGroupClearBitsFromISR()：在中断中清零事件标志位
• xEventGroupSetBits()：设置事件标志位
• xEventGroupSetBitsFromISR()：在中断中设置事件标志位
• xEventGroupWaitBits()：等待事件标志位
• xEventGroupSync()：设置事件标志位，并等待事件标志位
• vEventGroupDelete()：删除事件标志组
• xEventGroupGetBits()：获取事件组中各事件标志位的值
• xEventGroupGetBitsFromISR()：在中断中获取事件组中各事件标志位的值

 2.1 动态创建事件标志组

EventGroupHandle_t    xEventGroupCreate (void) ;

• 返回值：NULL，事件标志组创建失败；其他值，事件标志组创建成功，返回其句柄

2.2 清零事件标志位

EventBits_t xEventGroupClearBits( 	EventGroupHandle_t 	xEventGroup,
									const EventBits_t 	uxBitsToClear)

• 形参xEventGroup：待操作的事件标志组句柄
• 形参uxBitsToSet：待清零的事件标志位
• 返回值：整数，清零事件标志位之前事件组中事件标志位的值

2.3 设置事件标志位

EventBits_t  xEventGroupSetBits(  	EventGroupHandle_t 	xEventGroup,
									const EventBits_t 	uxBitsToSet)

• 形参xEventGroup：待操作的事件标志组句柄
• 形参uxBitsToSet：待设置的事件标志位
• 返回值：整数，函数返回时事件组中事件标志位的值

2.4 等待事件标志位

EventBits_t	xEventGroupWaitBits(EventGroupHandle_t	xEventGroup,
                                const EventBits_t 	uxBitsToWaitFor,
                                const BaseType_t 	xClearOnExit,
                                const BaseType_t 	xWaitForAllBits,
                                TickType_t 			xTicksToWait)

•  形参xEvenrGroup：等待的事件标志组句柄
• 形参uxBitsToWaitFor：等待的事件标志位，（可以用逻辑或等待多个事件标志位）
• 形参xClearOnExit：成功等待到事件标志位后，清除事件组中对应的事件标志位，pdTRUE清除;pdFALSE:不清除
• 形参xWaitForAllBits：等待uxBitsToWaitFor 中的所有事件标志位（逻辑与）pdTRUE，等待的位全部为1；pdFALSE，等待的位某个为1
• 形参xTicksToWait：等待的阻塞时间
• 返回值
• 等待的事件标志位值：等待事件标志位成功，返回等待到的事件标志位
• 其他值：等待事件标志位失败，返回事件组中的事件标志位

注意，本函数只能完成设置标志位的某一位或者全部，并不能设置某几位。比如8各中的1个或8个，不能设置2-7个

2.5 设置事件标志位并等待事件标志位

EventBits_t	xEventGroupSync(EventGroupHandle_t	xEventGroup,
							const EventBits_t 	uxBitsToSet,
							const EventBits_t 	uxBitsToWaitFor,
							TickType_t 			xTicksToWait)

• 形参xEvenrGroup：等待的事件标志组句柄
• uxBitsToSet：达到同步点后，要设置的事件标志
• uxBitsToWaitFor：等待的事件标志
• xTicksToWait：等待的阻塞时间
• 返回值：等待的事件标志位值：等待事件标志位成功，返回等待到的事件标志位

3、事件标志组实验

实验目的：学习 FreeRTOS 的事件标志组API函数的使用。

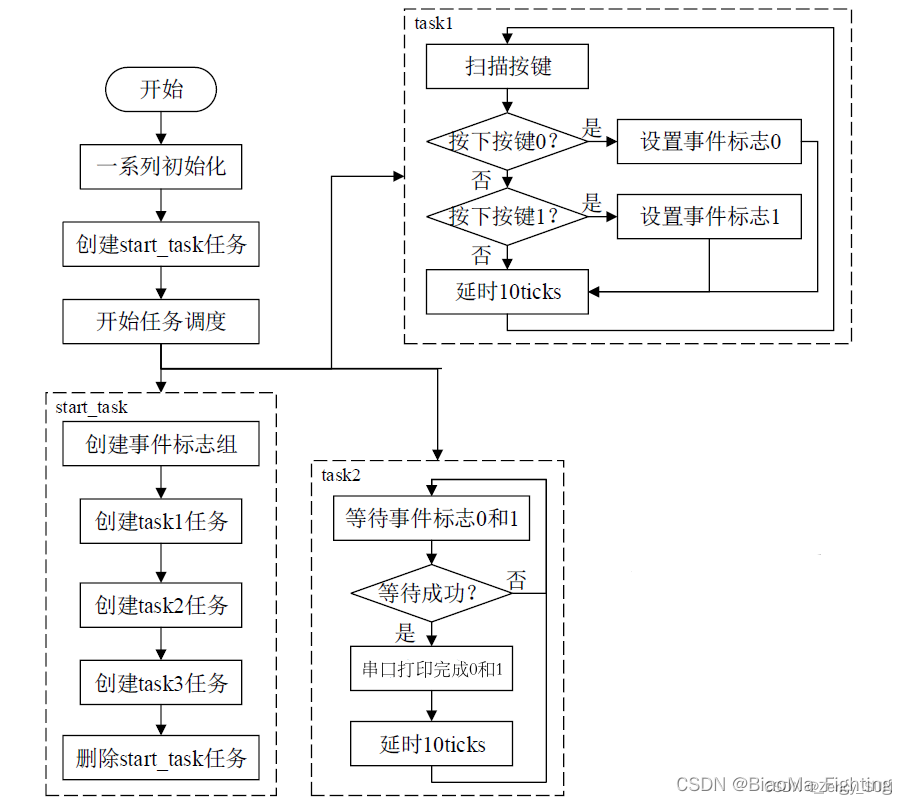

实验设计：将设计三个任务：start_task、task1、task2
start_task-用来创建task1和task2任务，并创建事件标志组
task1-读取按键按下键值，根据不同键值将事件标志组相应事件位置一，模拟事件发生
task2-同时等待事件标志组中的多个事件位，当这些事件位都置 1 的话就执行相应的处理
