MDK Keil5 在线仿真STM32（无需连接硬件）

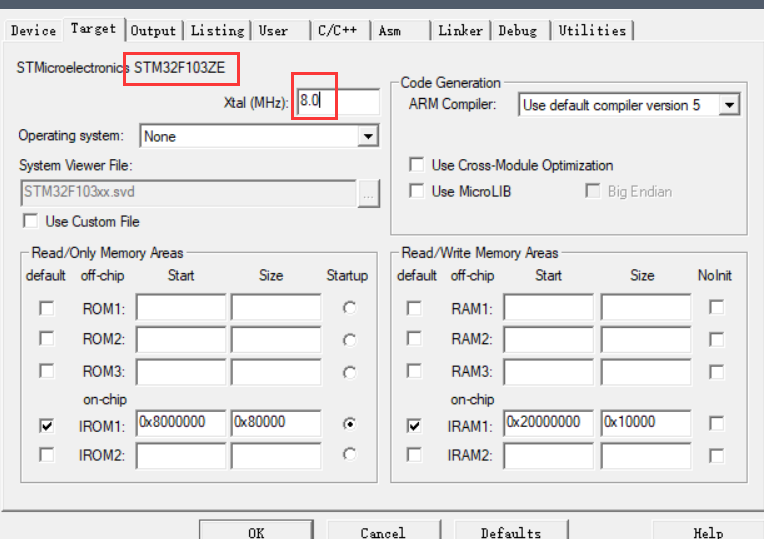

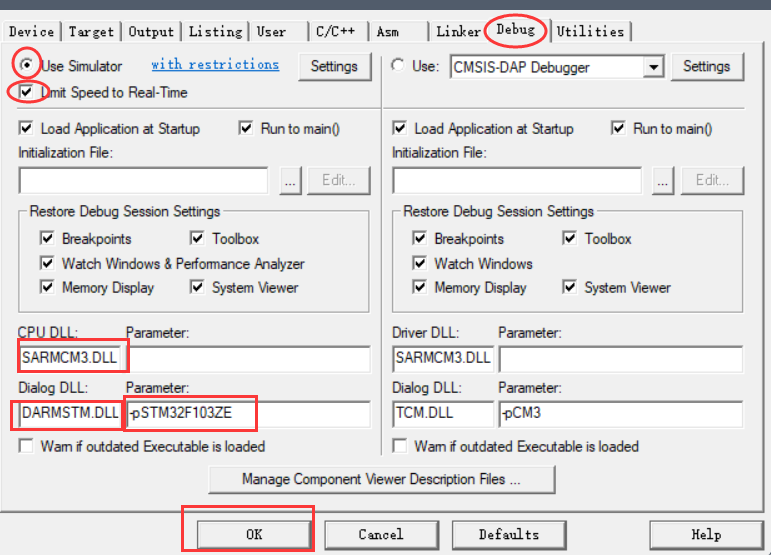

首先点击工具栏的魔术棒配置一下：（记得选择自己的STM32芯片类型）
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

开启调试
在这里插入图片描述

使用逻辑分析仪查看IO输出

在这里插入图片描述

会打开这个界面，点击左边的setup按钮
在这里插入图片描述

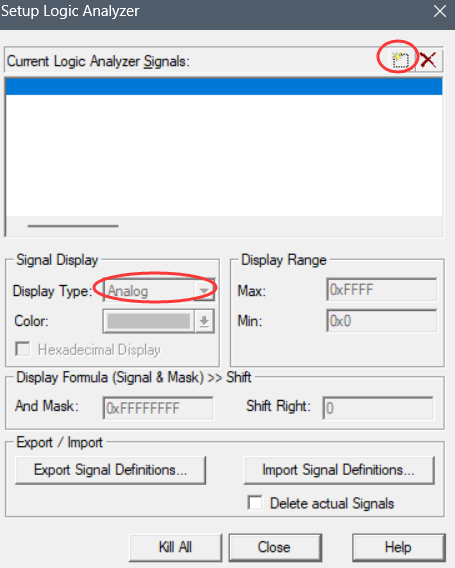

会打开这个窗口，需要关注圈出来的两个地方
在这里插入图片描述

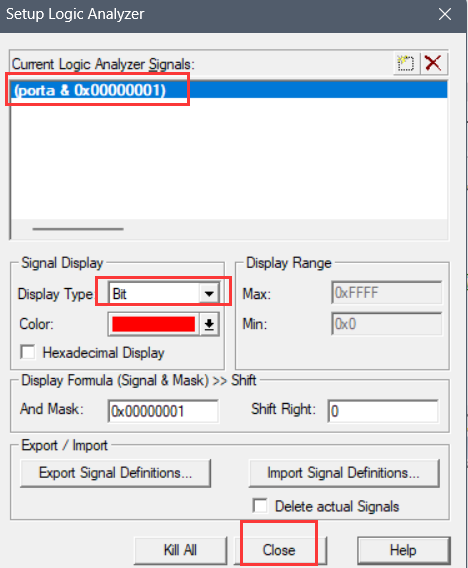

比如想要查看PA0输出的波形，点击上图右上角圈出的按钮后，输入“porta.0”（大小写均可）即可，然后把第二个圈出的地方的analog改为bit，添加完成如图所示
在这里插入图片描述

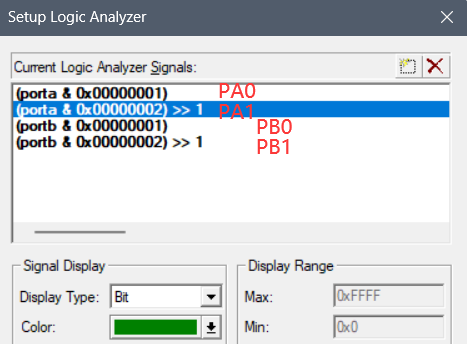

可以继续添加多个IO，如图：
在这里插入图片描述

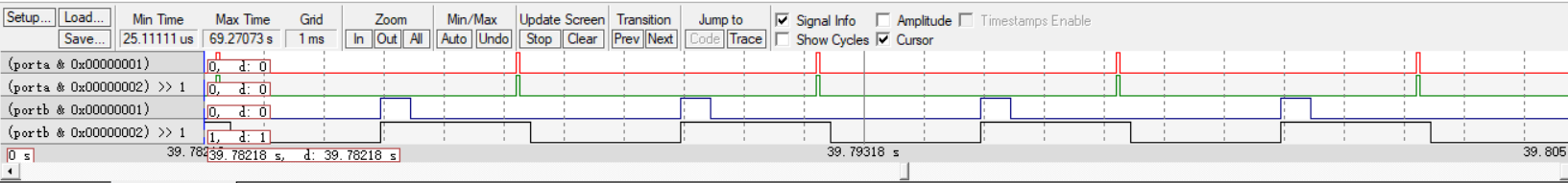

示例波形如图（使用了PWM输出）：

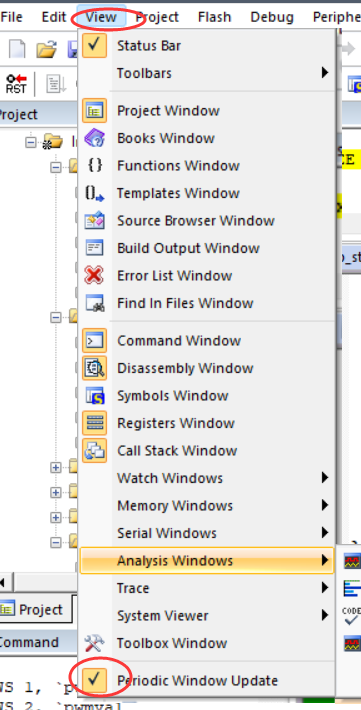

在这里插入图片描述没有波形的解决办法：试试把下面这个✔打上
在这里插入图片描述

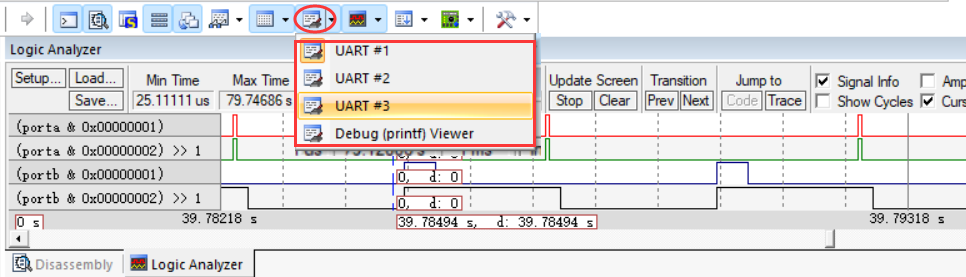

串口工具

在这里插入图片描述

修改输入IO的电平

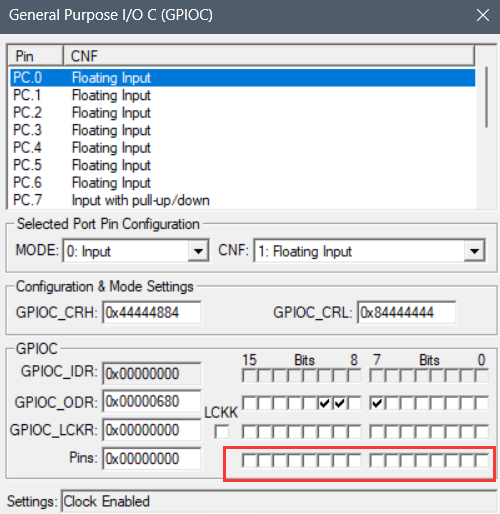

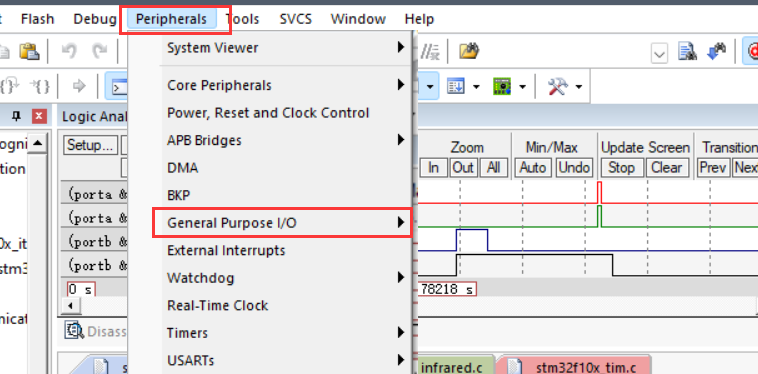

从菜单栏选择“Peripherals”->“General Purpos I/O”，如下：
在这里插入图片描述
例如，选择GPIOC后，会打开下面这个界面，修改Pins条目即可设置IO口的输入电平（打勾表示输入高电平1，取消打勾则表示输入低电平0）
在这里插入图片描述

代码中变量值查看

进入调试模式时，在代码中右键需要查看的变量，将它添加到一个Watch中
在这里插入图片描述
