共射-共基放大电路

将共射电路与共基电路组合在一起，既保持共射放大电路电压放大能力较强的优点，又获得共基放大电路较好的高频特性。图1.所示为共射 - 共基放大电路的交流通路， $T\tiny 1$ 组成共射电路， $T\tiny 2$ 组成共基电路，由于 $T\tiny 1$ 管以输入电阻小的共基电路为负载，使 $T\tiny 1$ 管集电结电容对输入回路的影响减小，从而使共射电路高频特性得到改善。

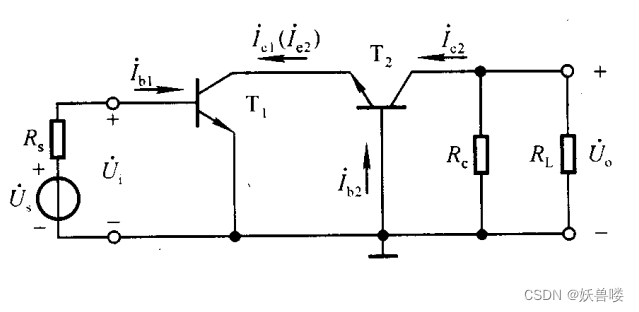

共射-共基放大电路的交流通路

图1. 共射 - 共基放大电路的交流通路

从图1.可以推导出电压放大倍数 $\.A\tiny u$ 的表达式。设 $T\tiny 1$ 的电流放大系数为 $\beta \tiny 1$ ，b - e间动态电阻为 $\large r\tiny be1$ ， $T\tiny 2$ 的电流放大系数为 $\beta \tiny 2$ ，则
${\.A\tiny u}=\frac{\.U\tiny o}{\.U\tiny i}==\frac{\.I\tiny e1}{\.U\tiny i}*\frac{\.U\tiny o}{\.I\tiny e2}=\frac{{\beta \tiny 1}{\.I\tiny b1}}{{\.I\tiny b1}{\large r\tiny be1}}*\frac{-{\beta \tiny 2}{\.I\tiny b2}({R\tiny c}//{R\tiny L})}{(1+{\beta \tiny 2}){\.I\tiny b2}}$
因为 ${\beta \tiny 2}>>1$ ，即 $\frac{\beta \tiny 2}{(1+{\beta \tiny 2})}≈1$ ，所以
${\.A\tiny u}≈\frac{-{\beta \tiny 1}({R\tiny c}//{R\tiny L})}{\large r\tiny be1}$
与单管共射放大电路的 ${\.A\tiny u}$ 相同。
