一、逻辑代数运算

1. 基本逻辑运算

（1）逻辑与

$Y=A\cdot B$

A	B	Y
0	0	0
0	1	0
1	0	0
1	1	1

只有当决定一件事情的所有条件都全部具备时，这件事情才会发生。

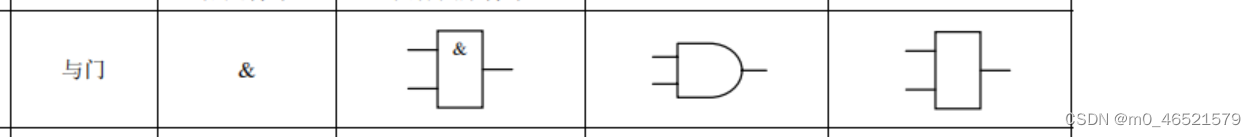

逻辑与符号：

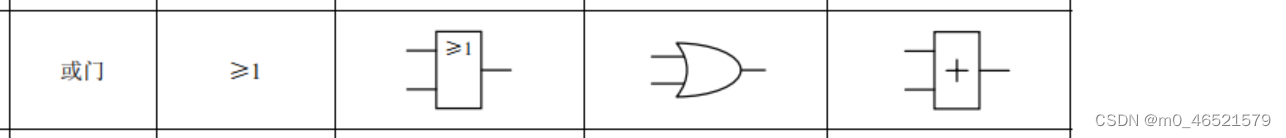

（2）逻辑或

$Y=A+B$

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	1

在决定一件事的各条件中，只要有一个或一个以上条件具备，这件事就会发生。

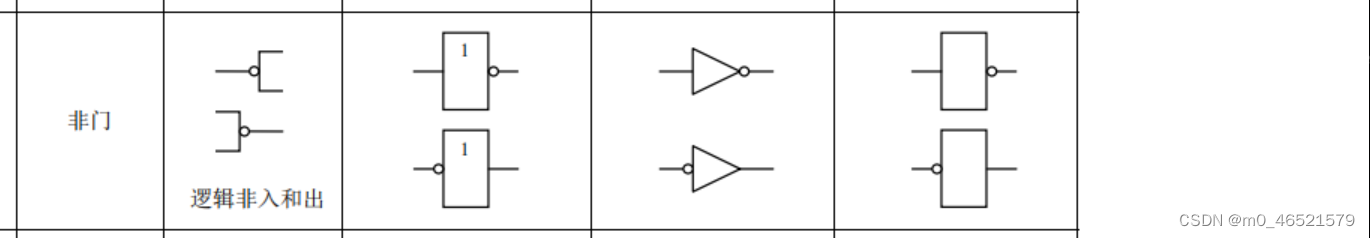

（3）逻辑非

$Y=\overline{A}=A^{'}$

A	Y
0	1
1	0

当条件不具备时，事情才会发生。

2. 复合逻辑运算

$Y = \overline{AB+CD}$

逻辑运算的优先顺序：圆括号>非运算>与运算>或运算

3. 逻辑电平

正逻辑：规定高电平为逻辑1，低电平为逻辑0

负逻辑：规定低电平为逻辑0，高电平为逻辑1

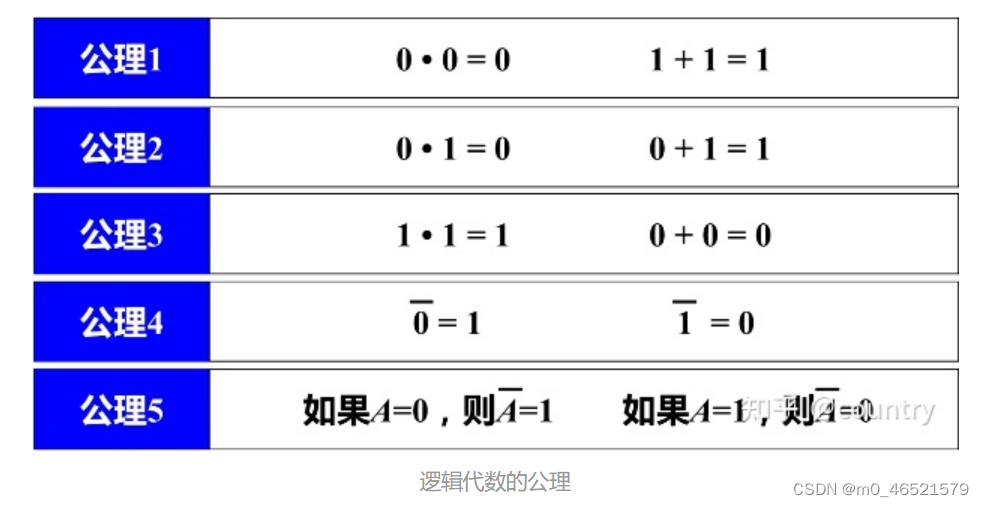

4. 逻辑代数的公理

5. 逻辑代数的基本公式

01律、重叠律、互补律、还原律、交换律、结合律

分配律

$A(B+C) = AB+AC$

$A+BC = (A+B)(A+C)$

反演律

$\overline{AB} = \overline{A}+\overline{B}$

$\overline{A+B} = \overline{A} \cdot \overline{B}$

6. 逻辑代数的基本定理

（1）代入定理

在任何一个包含变量A的逻辑等式中，若以另外一个逻辑式代入式中的所有A的位置，则等式依然成立。

（2）反演定理

将函数Y式中所有的与和或逻辑互换；0和1互换；原变量换成反变量；反变量换成原变量，则所得到的表达式是Y非的表达式。

（3）对偶定理

若两个逻辑式相等，则它们的对偶式也相等。

一个逻辑式的对偶式定义为：将函数Y式中所有的与和或逻辑互换；0和1互换；变量保持不变，原表达式中的运算优先顺序保持不变，则所得到的表达式是Y的对偶式。

7. 异或代数

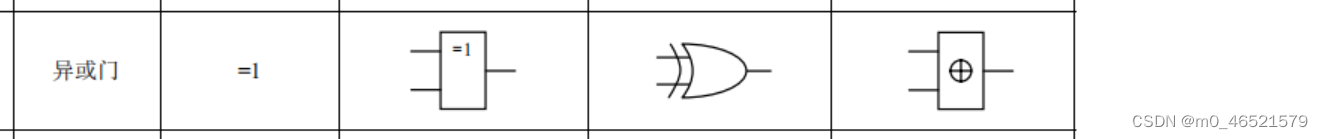

（1）异或逻辑

$A \bigoplus B = AB^{'}+A^{'}B$

A	B	Y
0	0	0
0	1	1
1	0	1
1	1	0

A、B变量取值相异时，函数值为1；A、B变量取值相同时，函数值为0

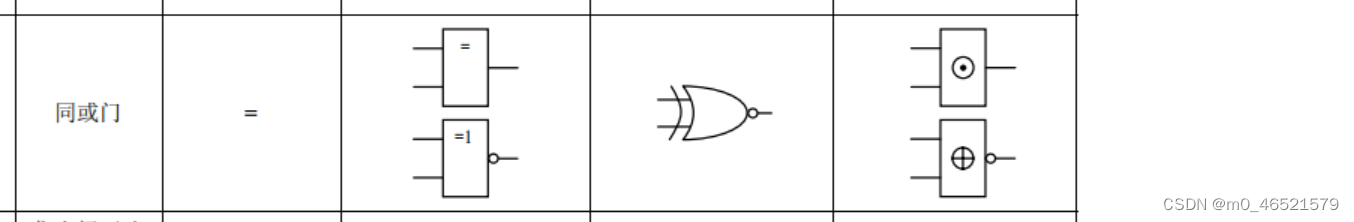

（2）同或逻辑

$A\bigodot B = AB+\overline{A} \cdot \overline{B}$

A、B变量取值相同时，函数值为1；A、B变量取值相异时，函数值为0

A	B	Y
0	0	1
0	1	0
1	0	0
1	1	1

二、逻辑函数的表示和标准形式

1. 逻辑函数的表示方法

逻辑函数表达式、真值表、卡诺图、逻辑图、波形图

由真值表写出逻辑表达式：

（1）找出使逻辑函数Y为1的变量取值组合；

（2）每个使函数Y为1的变量取值组合对应一个乘积项，其中取值为1的写入原变量，取值为0的写入反变量；

（3）将这些乘积项相或，即得到Y的逻辑表达式。

2. 逻辑函数的两种标准形式

（1）函数的最小项及其性质

最小项：在一个有n个变量的逻辑函数中，包含全部n个变量的乘积项称为最小项。其中，每个变量必须而且只能以原变量或反变量的形式出现一次。

最小项	A	B	C	十进制	编号
$\overline A \cdot \overline B \cdot \overline C$	0	0	0	0	$m_0$
$\overline A \cdot \overline B \cdot C$	0	0	1	1	$m_1$
$\overline A \cdot B \cdot \overline C$	0	1	0	2	$m_2$
$\overline A \cdot B \cdot C$	0	1	1	3	$m_3$
$A \cdot \overline B \cdot \overline C$	1	0	0	4	$m_4$
$A \cdot \overline B \cdot C$	1	0	1	5	$m_5$
$A \cdot B \cdot \overline C$	1	1	0	6	$m_6$
$A \cdot B \cdot C$	1	1	1	7	$m_7$

（1）每一个最小项与变量的一组取值相对应，只有改组取值才使其为1

（2）全体最小项之和恒为1

（3）任意两个不同的最小项的乘积恒为0

标准与或表达式：每个与项都是最小项的与或表达式，称为标准与或表达式。

（2）函数的最大项及其性质

最大项：在一个有n个变量的逻辑函数中，包含全部n个变量的和项称为最大项，其中每个变量必须而且只能以原变量或反变量的形式出现一次。

最大项	A	B	C	十进制	编号
$A+B+C$	0	0	0	0	$M_0$
$A+B+\overline{C}$	0	0	1	1	$M_1$
$A+\overline{B}+C$	0	1	0	2	$M_2$
$A+\overline{B}+\overline{C}$	0	1	1	3	$M_3$
$\overline{A}+B+C$	1	0	0	4	$M_4$
$\overline{A}+B+\overline{C}$	1	0	1	5	$M_5$
$\overline{A}+\overline{B}+C$	1	1	0	6	$M_6$
$\overline{A}+\overline{B}+\overline{C}$	1	1	1	7	$M_7$

（1）每一个最大项与变量的一组取值相对应，即只有这一组取值才使得该最大项为零

（2）全体最大项之积恒为零

（3）任意两个不同的最大项之和恒为1

（4）最大项和最小项之间的关系 $M_i = \overline{m_i}$

标准或与表达式：每一个或项都是最大项的或与表达式称为标准或与表达式。

三、逻辑函数的化简

1. 公式法化简

根据逻辑代数的公理、定律、定理、公式等，消去逻辑函数式中多余的乘积项和多余的因子，进行化简。

2. 卡诺图法化简逻辑函数

写出 $Y=\overline{A} \cdot \overline{B} \cdot \overline{C} \cdot D + \overline{A} \cdot B \cdot \overline{D} + A \cdot C \cdot D + A \cdot \overline{B}$ 的卡诺图

AB CD	00	01	11	10
00	0	1	0	0
01	1	0	0	1
11	0	0	1	0
10	1	1	1	1

最小项卡诺图逻辑化简规则

规则1：卡诺图中两个相邻的1的最小项可以合并成一个与项，并消去一个变量。

规则2：卡诺图中四个相邻的1的最小项可以合并成一个与项，并消去两个变量。

规则3：卡诺图中八个相邻的1的最小项可以合并成一个与项，并消去三个变量。

5个原则：

（1）1不能被漏圈

（2）1允许被一个以上的圈所包围

（3）圈的个数尽可能少

（4）圈的面积尽可能大

（5）每个圈至少应包含一个新的1

$Y(A,B,C,D) = \sum m(1,2,4,9,10,11,13,15)$

AB CD	00	01	11	10
00	0	1	0	1
01	1	0	0	0
11	0	1	1	0
10	0	1	1	1

$Y=A \cdot D + \overline{B} \cdot \overline{C} \cdot D + \overline{B} \cdot C \cdot \overline{D} + \overline{A} \cdot B \cdot \overline{C} \cdot \overline{D}$
