Solidwokrs钣金拆图之移动面命令使用技巧

---

Chapter1 Solidwokrs钣金拆图之移动面命令使用技巧

原文链接：https://www.sohu.com/a/441562400_728492

今天给大家介绍一个SolidWorks中很好用的命令：移动面命令

这个命令用处很多，比如说在一个step格式的零件中想要去改它的外形尺寸或者孔的尺寸，一般大家可能用的最多的都是拉伸切除等命令。如果用移动面命令就能快速的解决这个繁琐的过程；请看一下举例。

以下本人提供的方法供大家参考：大家可以看出以下是step格式的零件，现在我需要改这个长、宽、高及孔的尺寸，目前的尺寸是300mm850mm1000mm; 现在我要改成500mm1050mm1200mm

请看以下步骤：

第一步：找到移动面的命令。

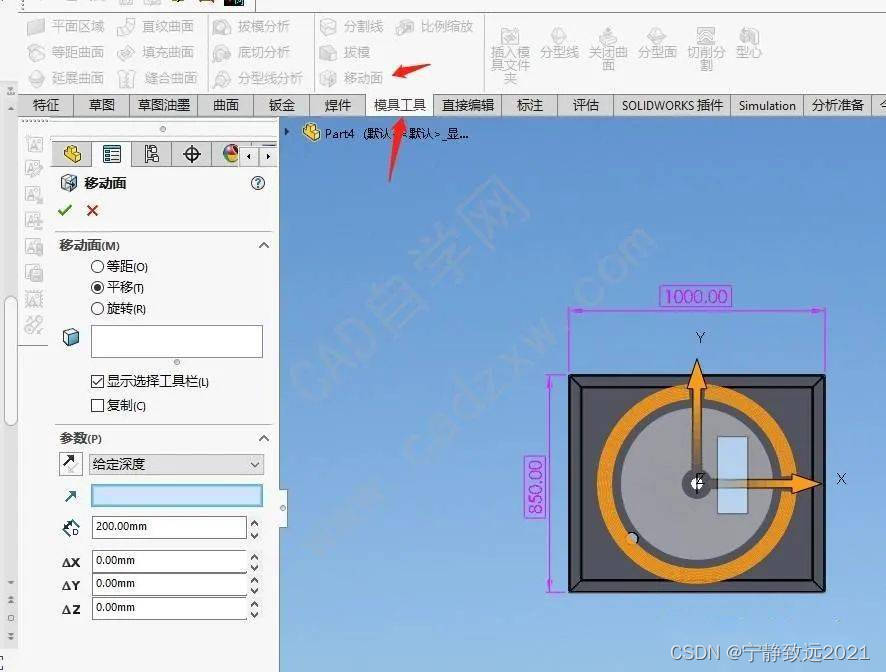

模具工具——移动面（见下图）

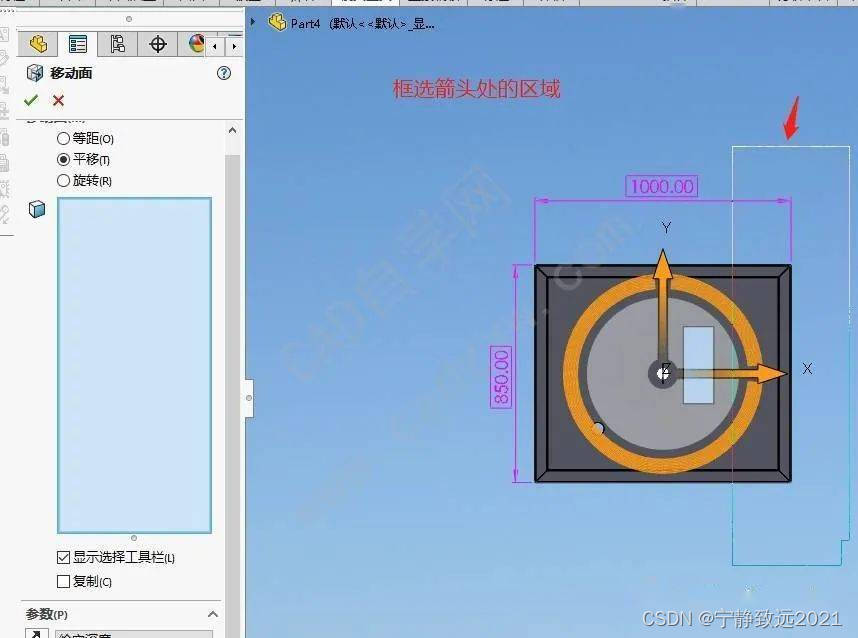

选择移动面下的“平移”并框选下图箭头所指的区域

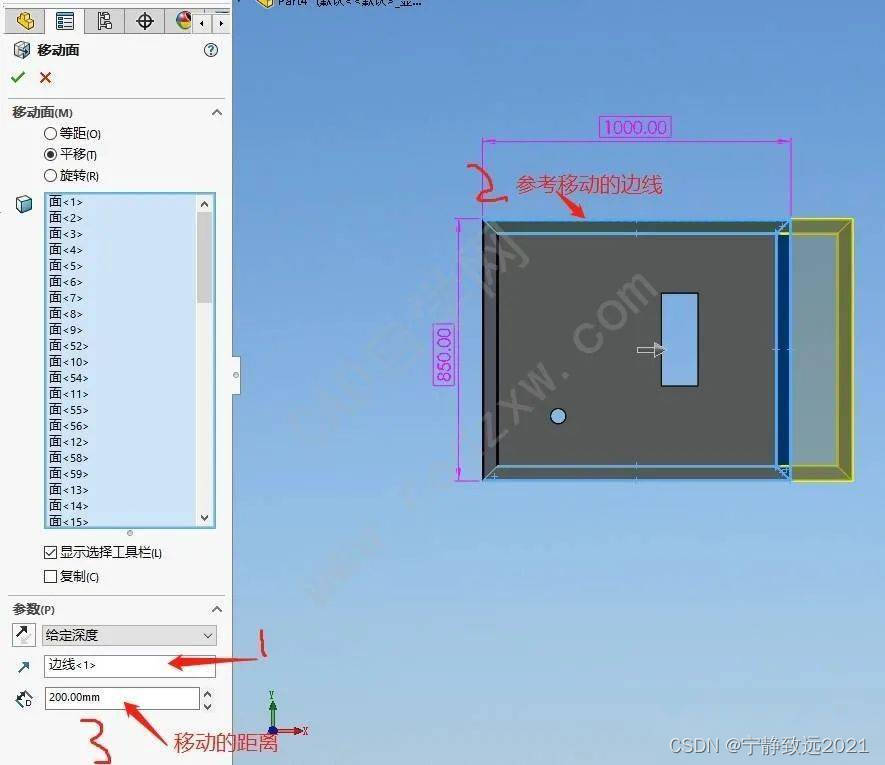

接着选择下图中的边线1和2，输入移动的距离，此处我们要将1000改成1200，所以输入200；最后打勾确定。

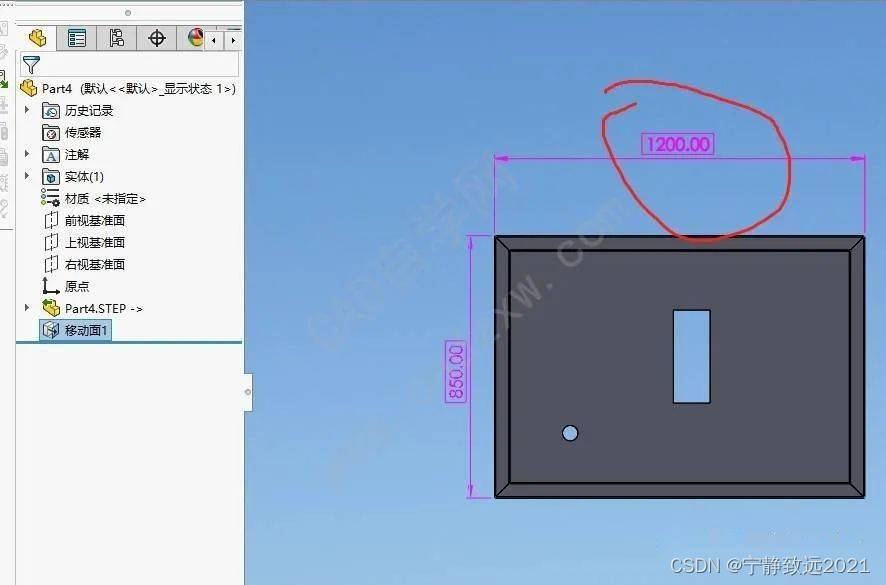

从下面图片看出，1000mm已变成1200mm

第二步：用同样的方法依次将宽（850mm）、高(300mm)改成我们想要的尺寸。

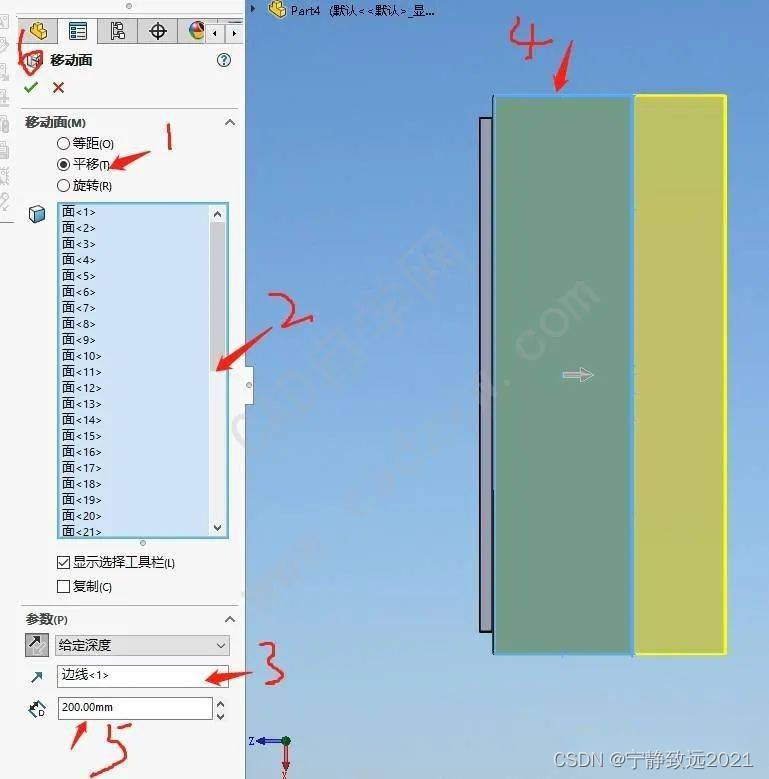

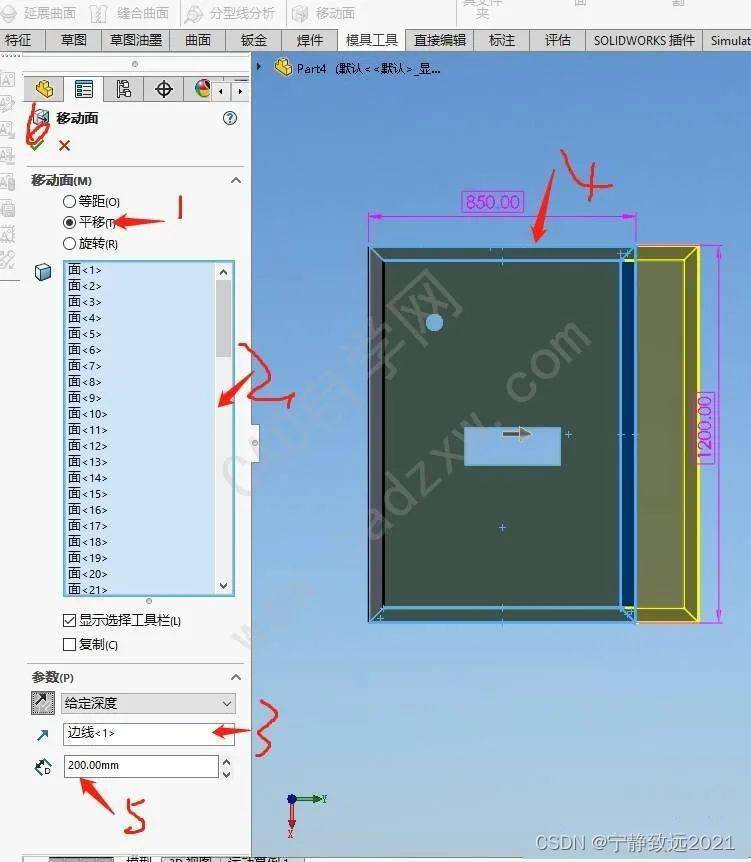

将宽850mm改成1050mm,按下图顺序依次选择

将高300mm改成500mm

按下图所标顺序依次填入对应内容

第三步： 查看改后的效果图

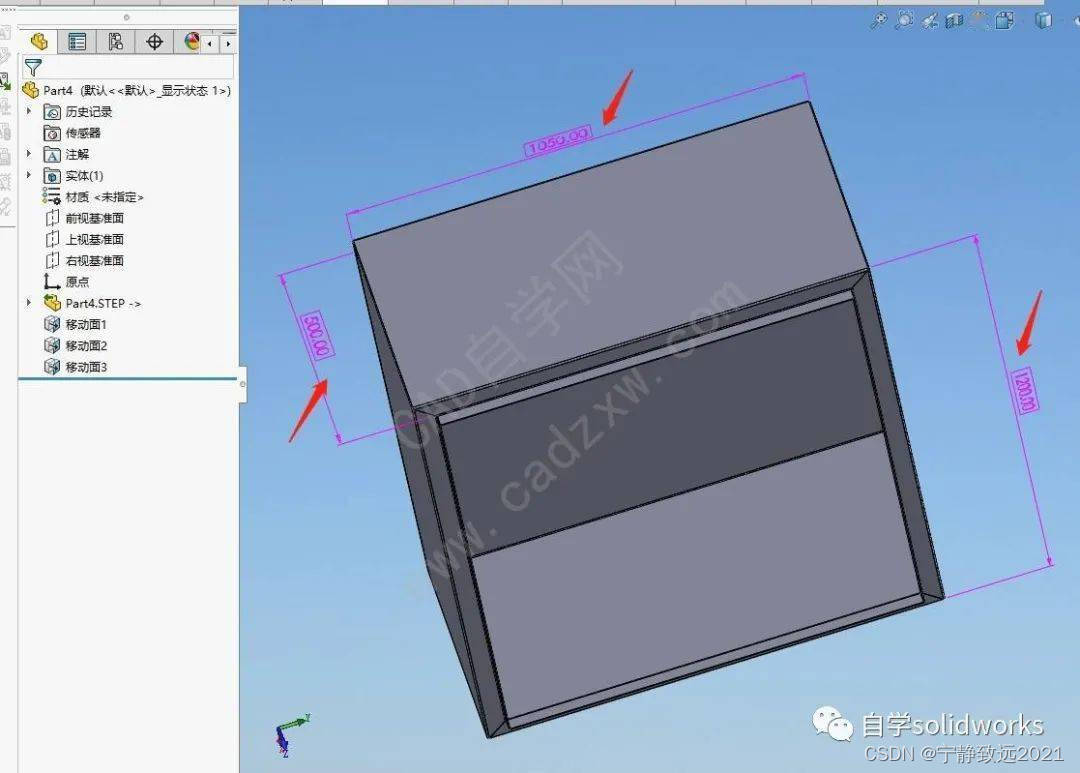

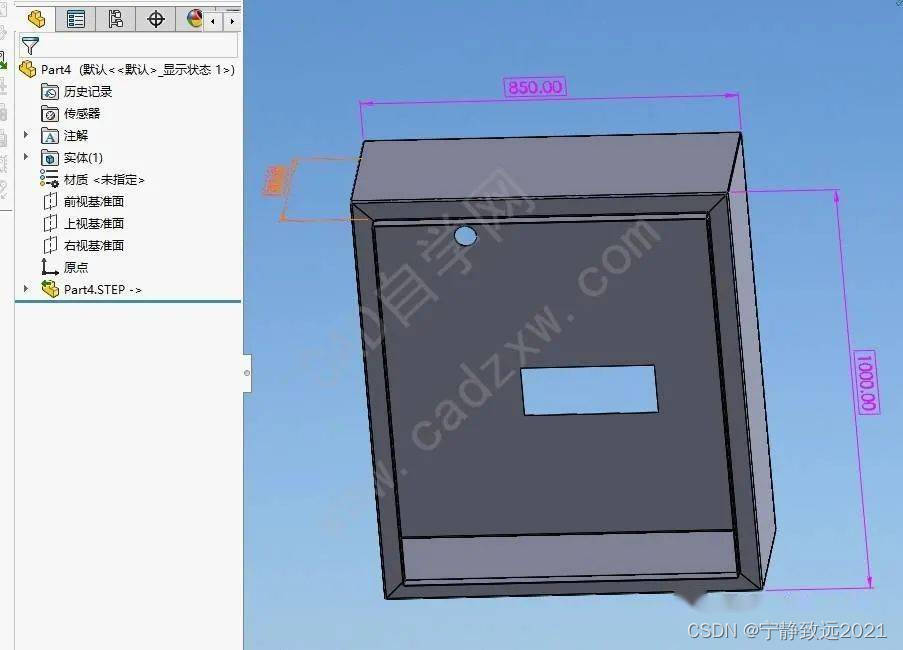

长宽高已变成：500mm1050mm1200mm

Chapter2 solidworks如何删除外部参考

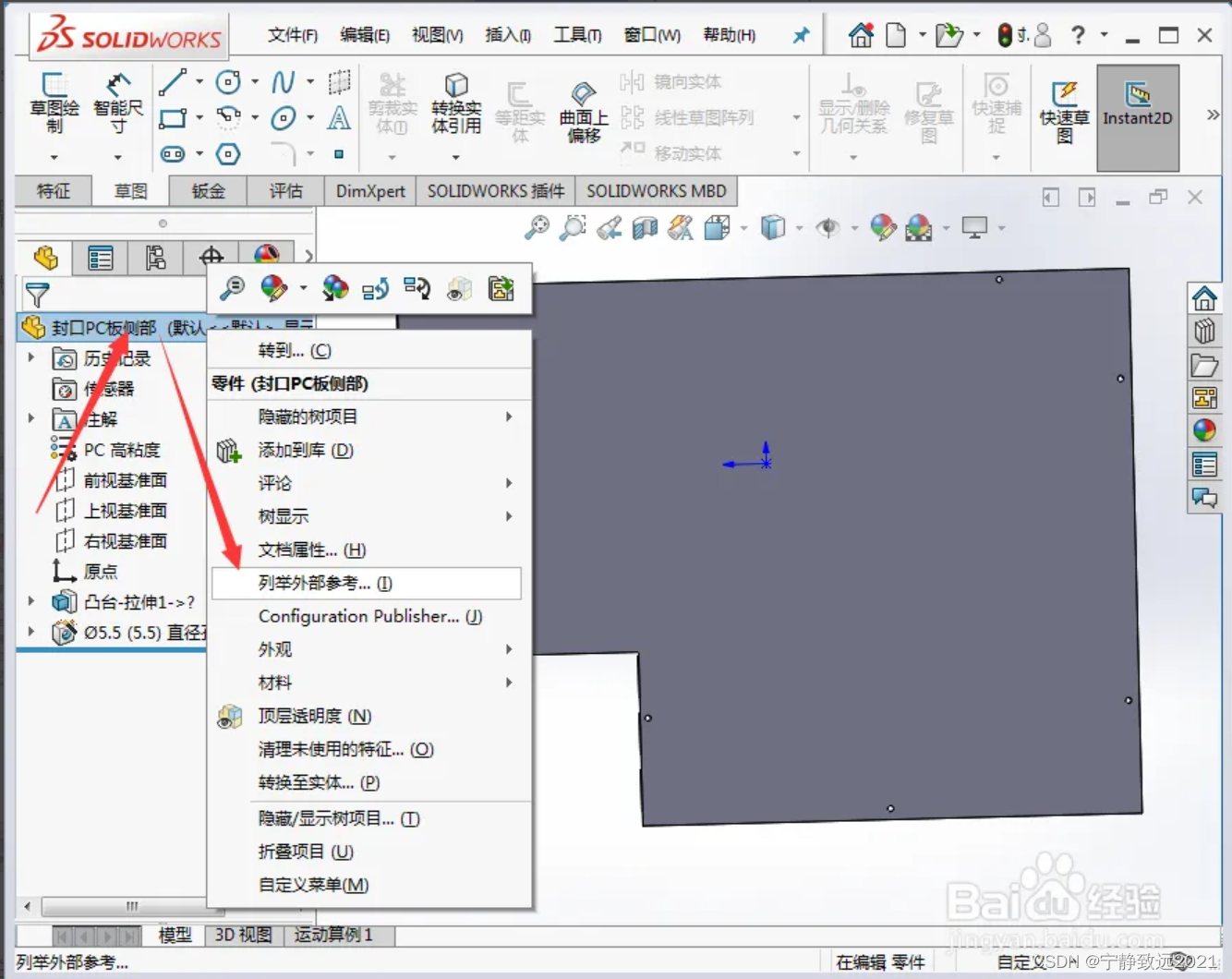

打开想要删除外部参考的零件，如图点击右键弹出的“列举外部参考”菜单。

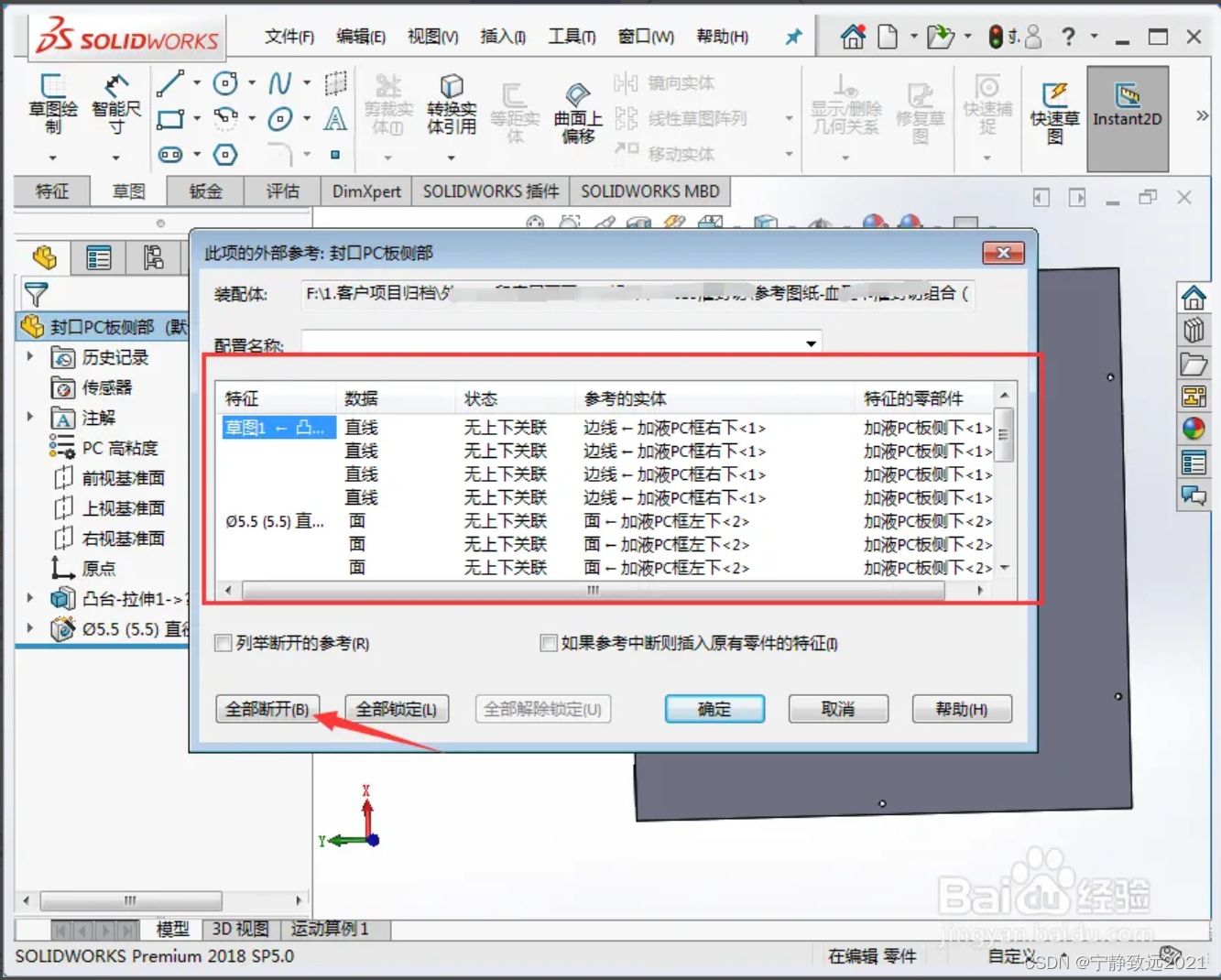

弹出的可以看到目前所列举的外部参考，点击“全部”断开。

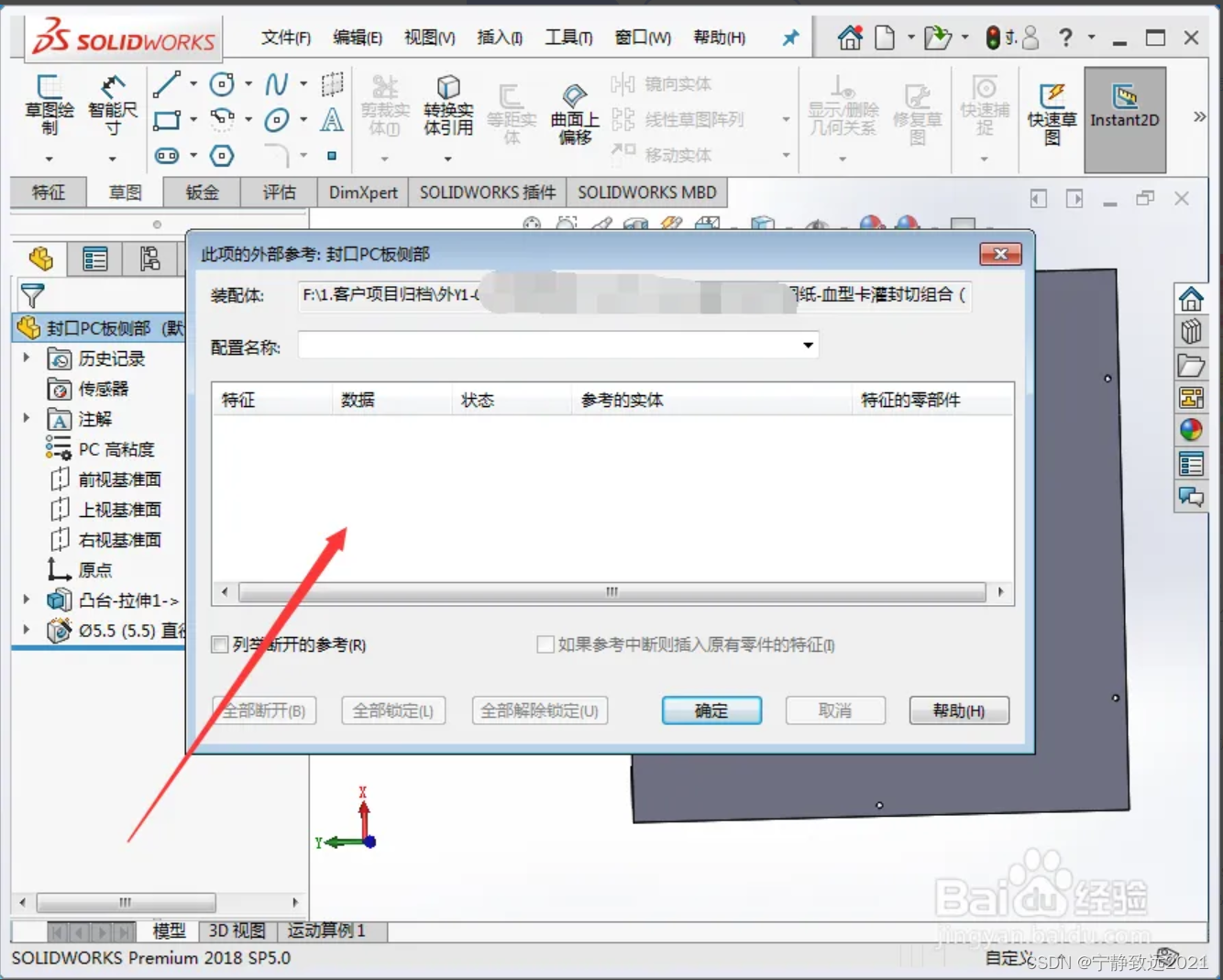

这样，该零件所引用的外部参考全部删除。
