说明

在Vitis Model Composer与matlab版本对应兼容性上是由Xilinx决定的，因此可以在官网https://www.xilinx.com/support/download.html的release notes 文档中上查看最新的对应版本。

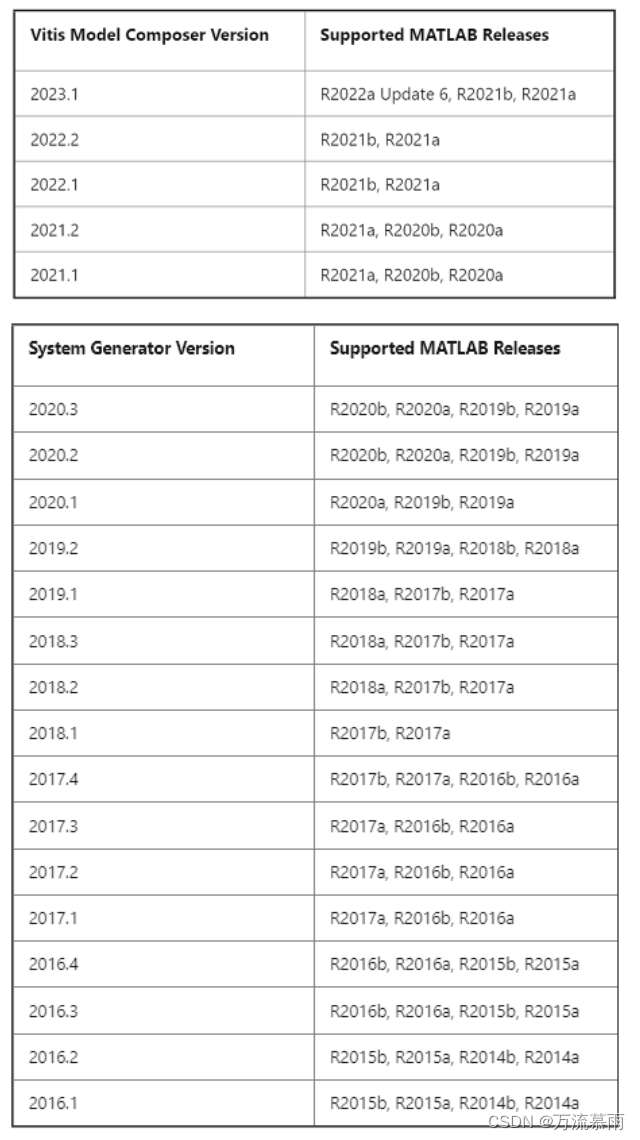

Matlab对应版本

在这里插入图片描述

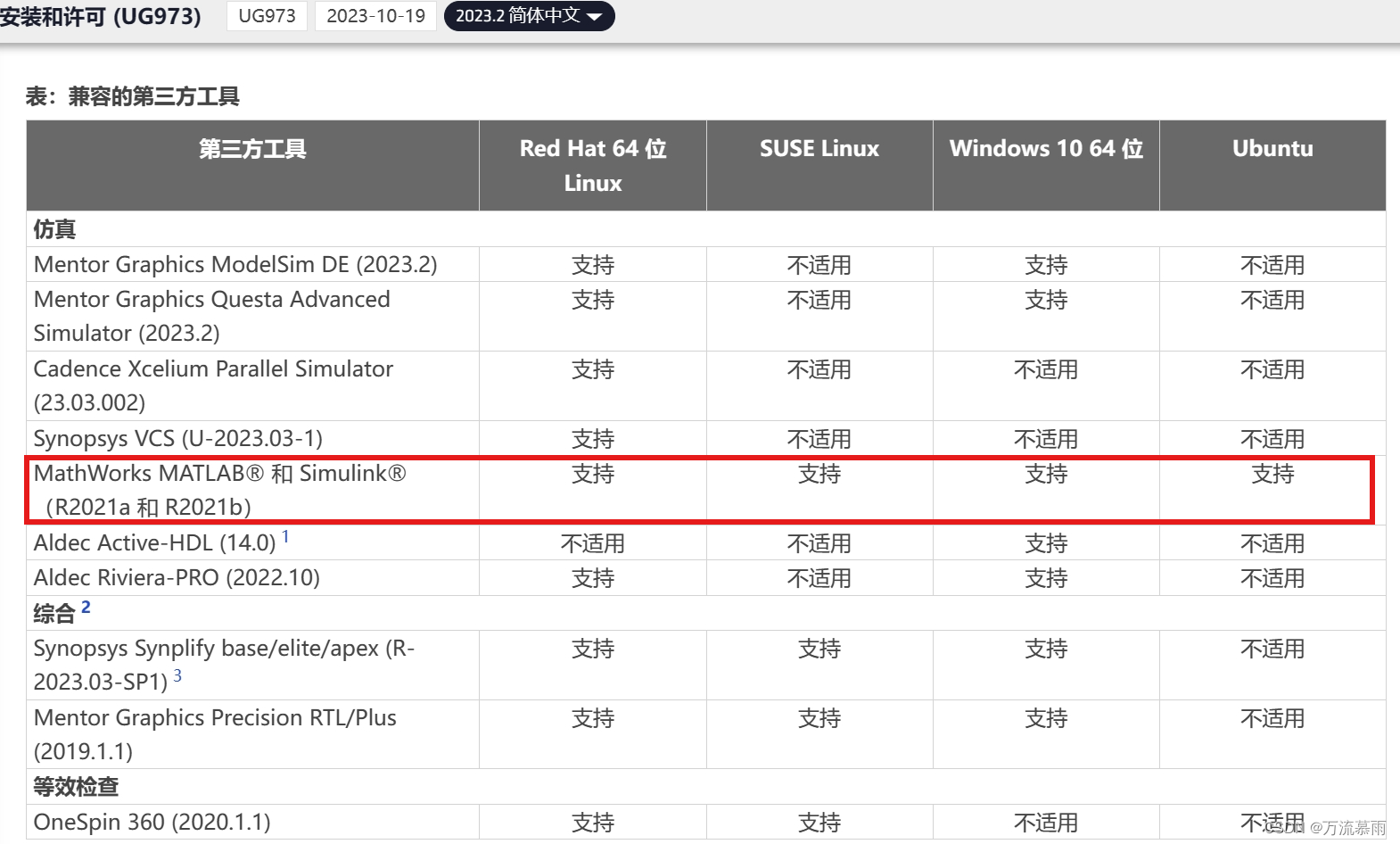

目前最新的版本，Vivado 2023.2支持的Matlab为，
在这里插入图片描述

参考文献：
https://ww2.mathworks.cn/matlabcentral/answers/448978-which-versions-of-xilinx-system-generator-now-vitis-model-composer-support-which-matlab-release
