【Matlab】2ASK二进制振幅键控波形生成

前言

一个通信原理课程中使用Matlab生成2ASK波形的实验笔记。

内容

1. 设发送二进制信息为10011101，码元速率为1波特，载波 sin(wt)，幅值为1，初始相位为0。
2. 当载波频率为2Hz，利用matlab软件画出2ASK的波形

原理

2ASK二进制振幅键控是正弦载波的幅度随数字基带信号而变化的数字调制。
表达式：

Ts 是二进制基带信号时间间隔，g(t) 是持续时间为 Ts 的矩形脉冲；

则2ASK信号为

2ASK信号也称OOK信号，2ASK调制技术先产生二进制基带信号，产生一个载波信号，利用一个2选1开关电路进行输出。例如为1输出载波，为0则置0。

程序源码

b = [1,0,0,1,1,1,0,1];  % 二进制数据
n = length(b);  % b长度
t = 0:.01:n;
x = 1:1:(n+1)*100;
for i = 1:n
    for j = i:.1:i+1
        bw(x(i*100:(i+1)*100)) = b(i);
    end
end
bw = bw(100:end);
f=2;  % 载波频率
sint = sin(2*pi*f*t);
st = bw.*sint;
subplot(3,1,1);plot(t,bw);
title('信号','Fontsize',20);
grid on ; axis([0 n -2 +2])
subplot(3,1,2);plot(t,sint);
title('载波','Fontsize',20);
grid on ; axis([0 n -2 +2])
subplot(3,1,3);plot(t,st);
title('调制信号','Fontsize',20);
grid on ; axis([0 n -2 +2])

结果分析

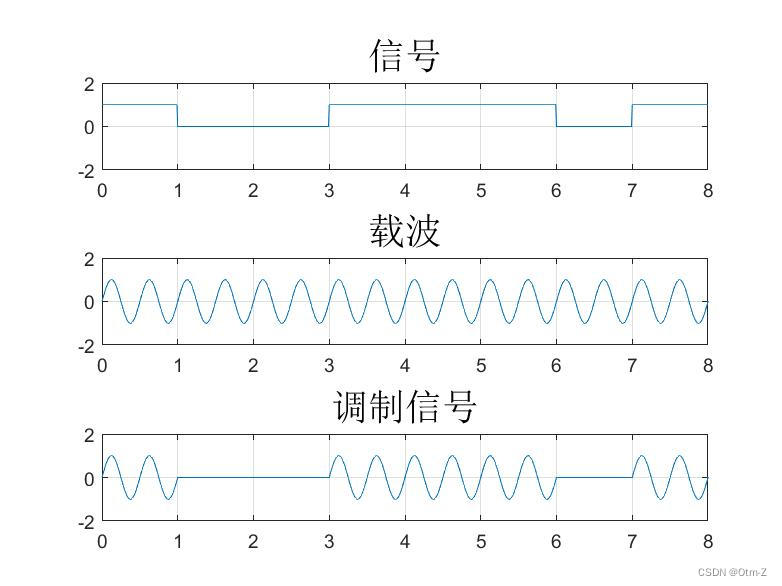

波形如下图所示，二进制信息经2ASK调制后，有载波表示1，无载波表示0。

结语

从波形上看，可以理解为，信号和载波相乘，就能得到调制后的信号。
