Comsol&Matlab 盘绕结构搭配多孔材料衬里，增强吸声效果

参考文献：Zhang W, Xin F. Coiled-up structure with porous material lining for enhanced sound absorption[J]. International Journal of Mechanical Sciences, 2023, 256: 108480.

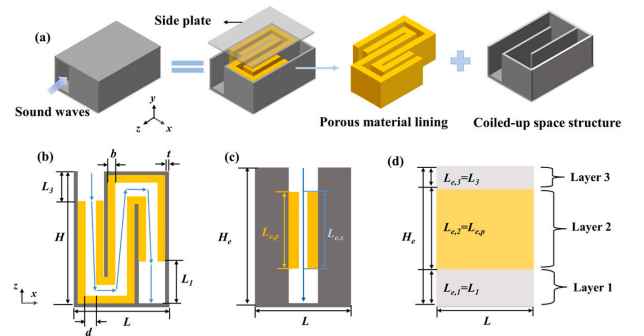

本文提出了一种声学超材料，即带多孔衬里的卷绕结构（CSPL），它是通过在卷绕的空气通道中添加多孔材料衬里来实现亚波长尺度的宽带和低频吸声。多孔材料固定在通道壁的两侧，以增强系统的损耗，并在通道中间留有空气狭缝，以调节超材料与空气之间的阻抗匹配。建立了基于双重孔隙理论和阻抗传递法的理论模型来研究超材料的吸声性能，并构建了有限元仿真模型来揭示其潜在的吸声机理。为了验证这两个模型，在驻波管中测量了设计样品的吸声性能。结果表明，多孔材料内衬不仅增强了声能耗散，而且降低了声波在螺旋通道中的传播速度，使CSPL具有良好的低频吸声性能。通过调节多孔衬里的位置和长度，可以在所考虑的频率范围内实现良好的吸声调谐。此外，还详细揭示和讨论了多孔材料的声学性能对CSPL吸声的影响。最后，设计了几种耦合的CSPL，以实现不同频率范围内的宽带吸声。这项工作为设计用于宽带低频吸声的超材料提供了一种新的方法。

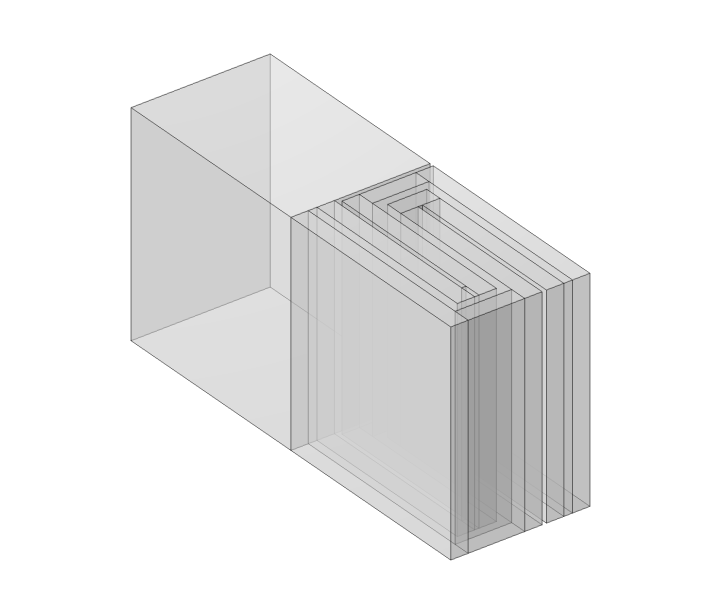

• 模型构建

  ---

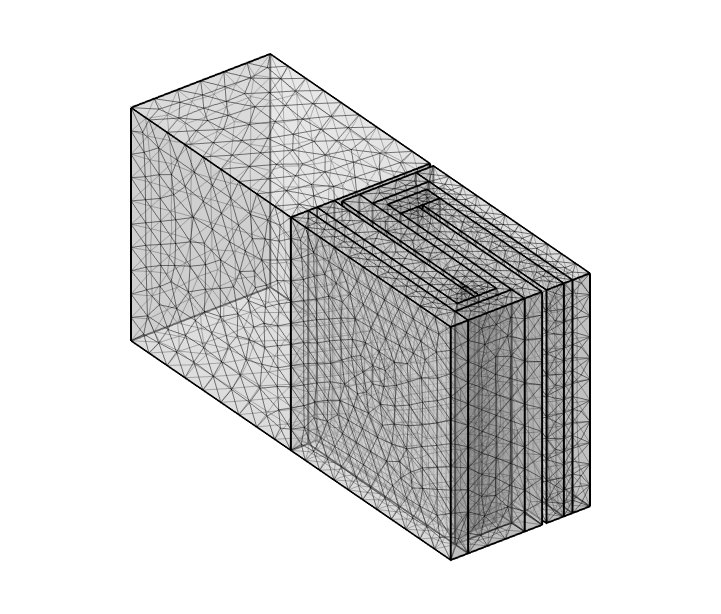

• 网格划分

  ---



• 边界条件与求解器range(10,10,1000)Hz

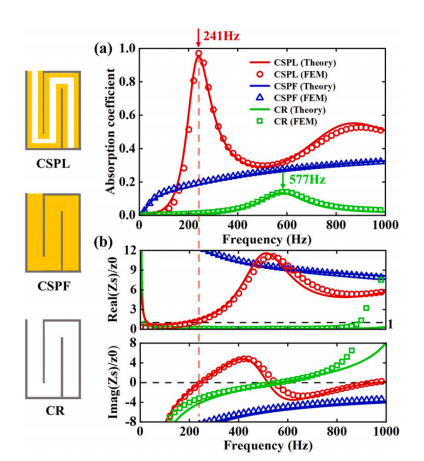

论文结果(N=3)

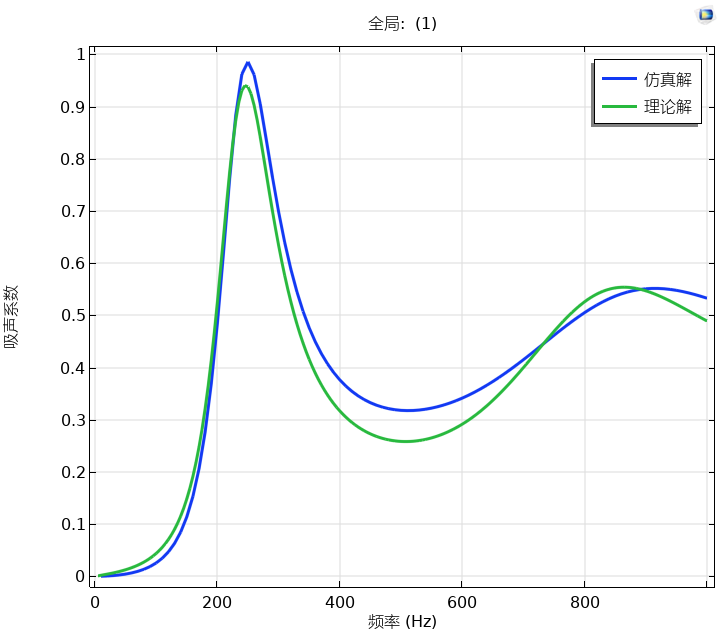

复现结果(N=3)

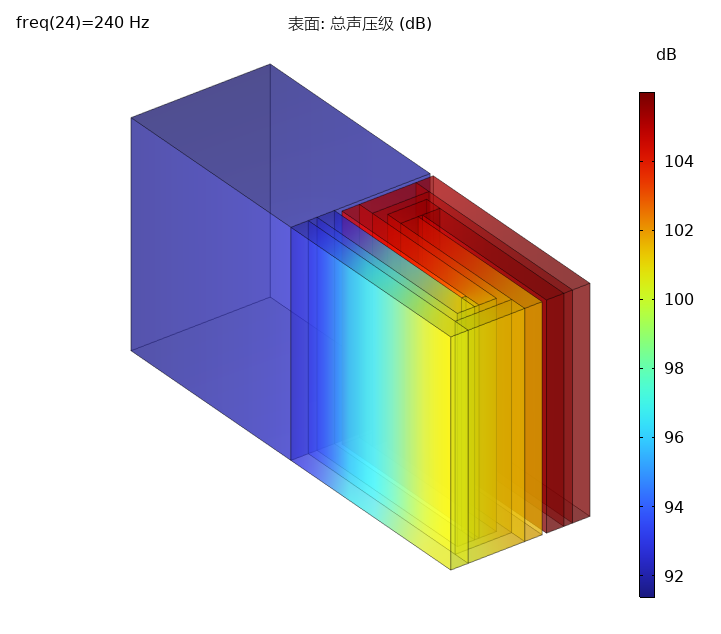

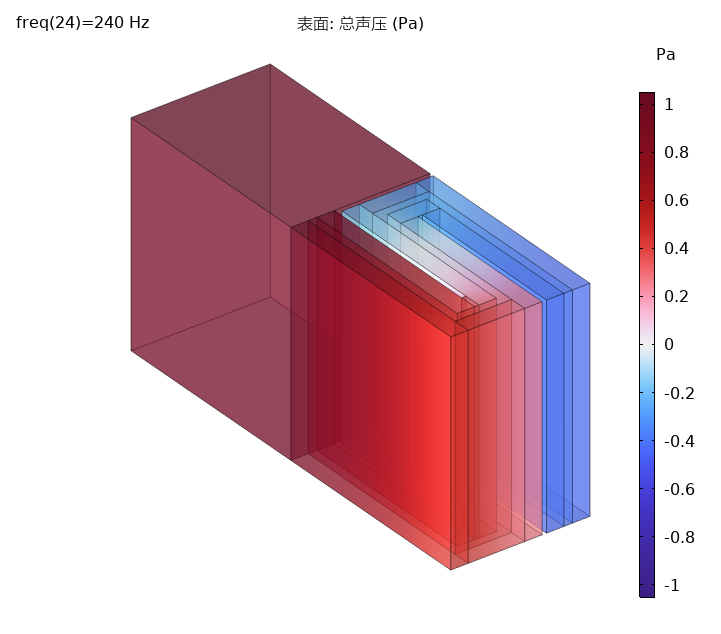

N=3

本文提出了一种新的声学超材料——多孔衬里的卷绕结构（CSPL）。与之前所有的卷绕超材料不同，我们结合了卷绕空间和多孔材料的声学优势，在低频下实现高效吸声。基于双重孔隙理论和阻抗传递法，建立了CSPL吸声性能的理论模型。为了揭示潜在的吸收机制，在COMSOL多重物理中构建了一个有限元模型。通过实验测量验证了这两个模型的正确性。本研究的主要成果如下：

1与具有多孔材料填充（CSPF）和卷绕谐振器（CR）的卷绕结构相比，所提出的CSPL在低频下表现出优异的吸声性能。多孔材料衬里可以提供足够的能量损失并降低有效声速，从而导致较低的吸收峰值频率。空气狭缝可以用来调节结构的损耗，以满足结构与空气之间的阻抗匹配条件，从而实现完美的吸声。

2 CSPL的吸声可以通过几何参数进行调整。高折叠数的CSPL表现出深的亚波长吸声，而低折叠数的CSP表现出良好的宽带吸声。对多孔内衬的位置和长度的讨论表明，超材料具有良好的可调谐吸声性能。在具有固定配置的螺旋结构中，通过在螺旋通道的入口处放置空气空间，然后改变多孔衬里的长度，可以将吸收峰值调谐到所需频率。

3多孔材料的声学性能对CSPL的吸声性能有显著影响。选择损耗低的多孔材料可以增加吸收带宽，而选择损耗高的多孔材料则可以降低峰值吸收频率。

4此外，为了在宽频率范围内实现有效的吸声，四个不同的CSPL被耦合以设计宽带吸收器。利用CSPL的可调谐性，通过调节多孔材料衬里的有效长度，固定尺寸的吸收器可以在不同频率范围内实现宽带吸收。

总之，本文为宽带低频声学超材料的设计提供了一种新的方法。所提出的CSPL显示了在亚波长尺度上宽带低频吸声的潜力。该设计方法和揭示的吸声机理可为提高吸声材料的低频吸声性能提供指导。

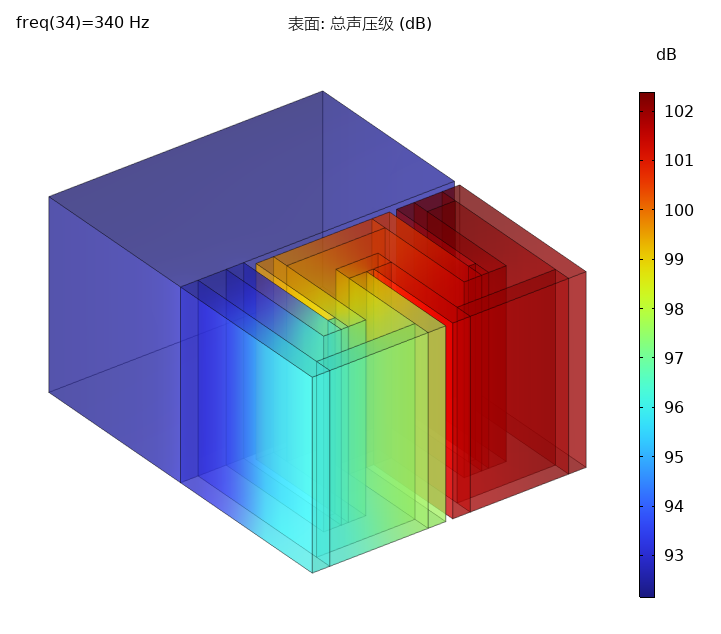

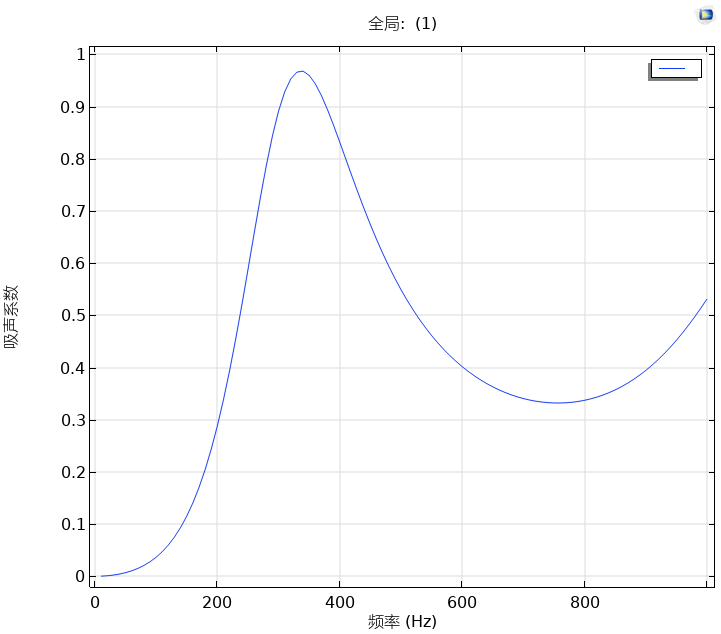

N=4

N=4
