#关于STM32串口波特率的产生，以及如何从USART_BRR寄存器值得到USARTDIV
波特率计算公式
fCK是时钟频率，这里我们假设72000000Hz，如果需要设置的波特率为115200，那我们可以计算出USARTDIV = 39.0625

我们将39.0625写到USART_BRR寄存器

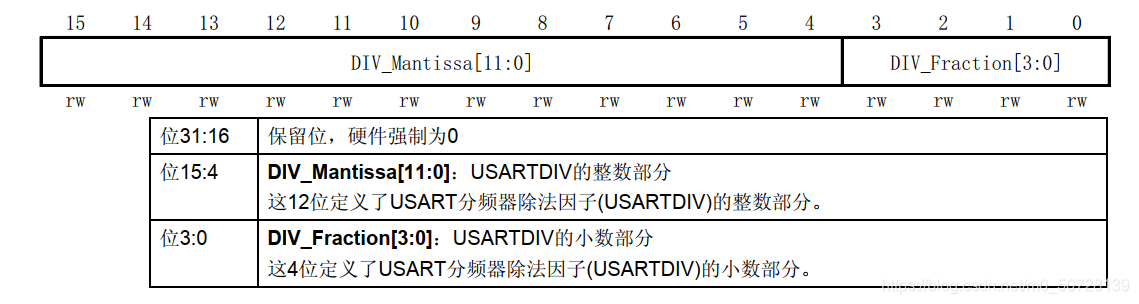

USART_BRR寄存器
从图中可以看出，USART_BRR寄存器的前四位表示小数部分也就是0.0625，第五位到第十六位表示整数部分也就是39.
即：DIV_Mantissa = 0x27
那么小数部分呢？
我们来看一下，小数部分的最大值就是1，而4位的表示就把1分成了16份，每一份都表示1/16。
将0.0625除以1/16就得到了小数部分写入的值，即DIV_Fraction = 0x01.
那么USART_BRR = 0x271.
