1. 前言

图中的社区识别任务就是对节点进行聚类

网络会长成图中这样：由多个内部紧密相连、互相只有很少的边连接的community组成。

1. 从社会学角度理解这一结构：

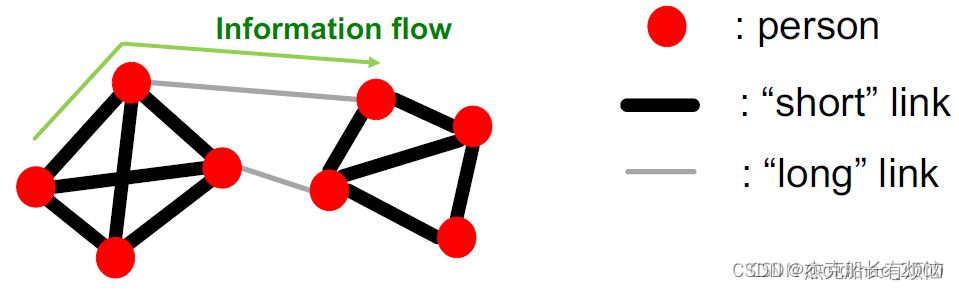

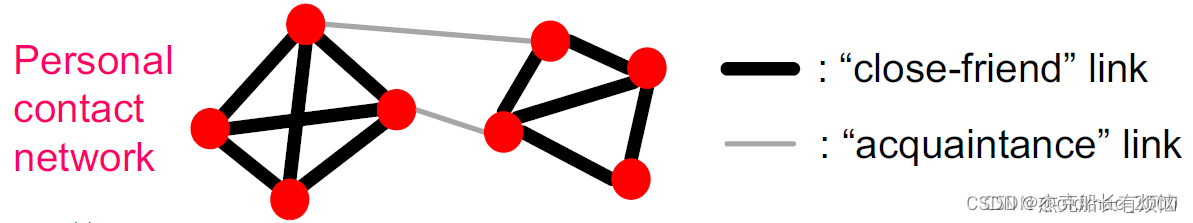

在社交网络中，用户是被嵌入的节点，信息通过链接（长链接或短链接流动）。以工作信息为例，Mark Granovetter 在其60年代的博士论文中提出，人们通过人际交往来获知信息，但这些交际往往在熟人（长链接）而非密友（短链接）之间进行，也就是真找到工作的信息往往来自不太亲密的熟人。这与我们所知的常识相悖，因为我们可能以为好友之间会更容易互相帮助。

2.原因分析

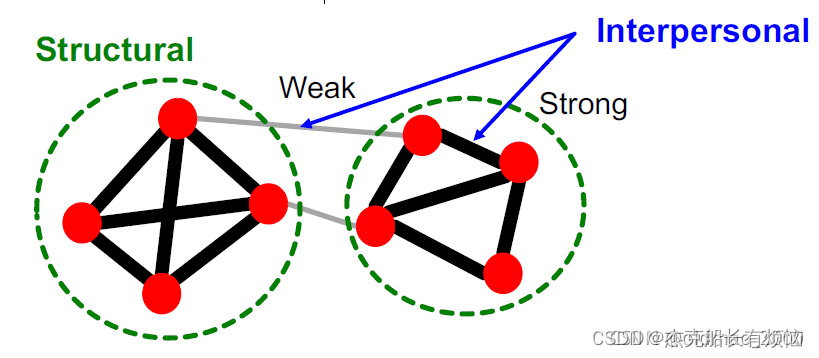

1. ‎结构：也就是社区内部、紧凑的短边更强，社区之间、稀疏的长边更弱。

2. 人际关系：长距离边可以使人获取网络中不同部分的信息，从而得到新工作。structurally embedded边在信息获取方面则是冗余的。也就是说，你跟好友之间可能本来就有相近的信息源，而靠外面的熟人才可能获得更多新信息。

3. Triadic Closure

Triadic Closure是指在社交网络中，节点往往有三角形的relation关系。

举例：
‎如果B和C有一个共同的朋友A，那么：‎
‎B更有可能遇到C‎（因为他们都花时间与A在一起）‎
‎B和C相互信任‎（因为他们有一个共同的朋友）‎
‎A有动力将B和C放在一起‎（因为A很难保持两个不相交的关系）‎

有研究表明，青少年女生聚类系数低，那么自杀倾向较高。人类就是群居动物。

4. Edge overlap

下面来看如何量化两个节点间关系的强弱：

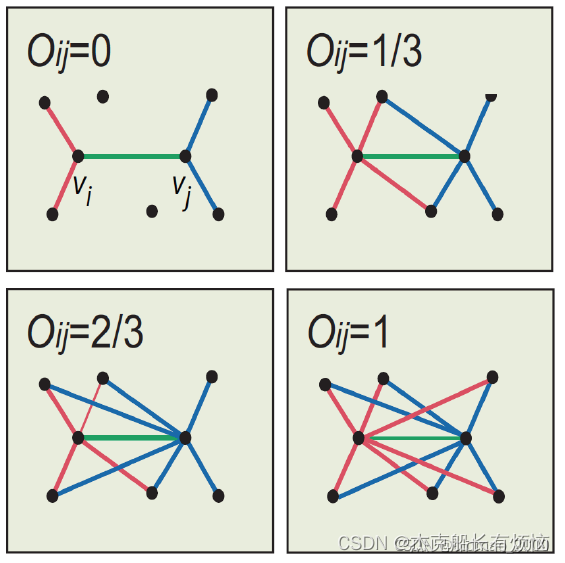

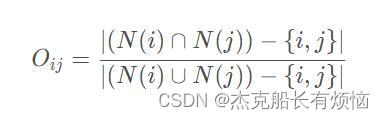

$N(i)表示节点i的邻居集合。$上式中分子是除了i，j节点本身外二者的共同邻居，分母是除了i，j节点本身外二者所有邻居。

有了这个量化值后，可以看一些实例数据对60年代的理论分析的实证。

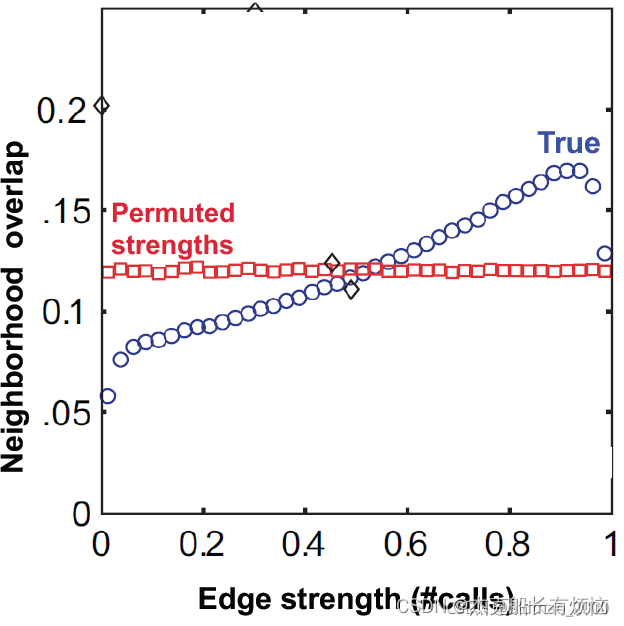

上图中，蓝色是真实的通话数据，红色是保持网络结构不变随机分配通话数量后的结果。横坐标通话数量和纵坐标edge overlap之间具有正相关性。

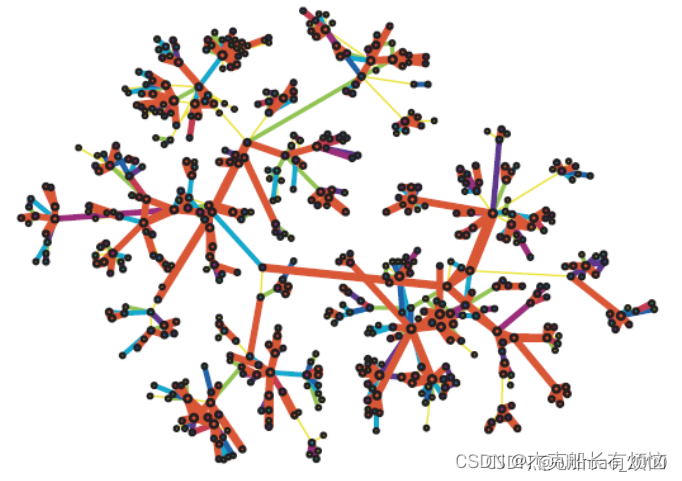

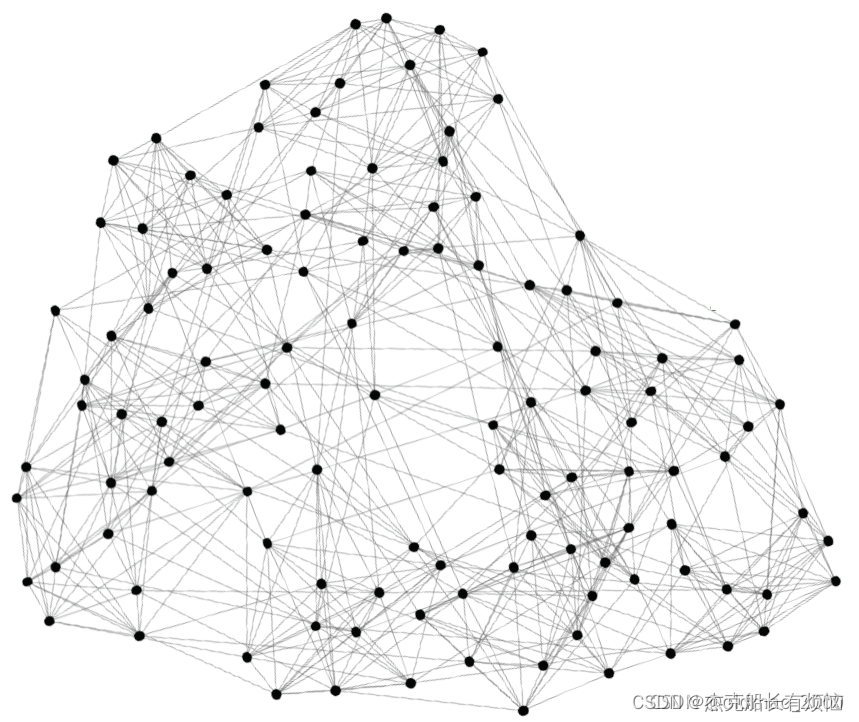

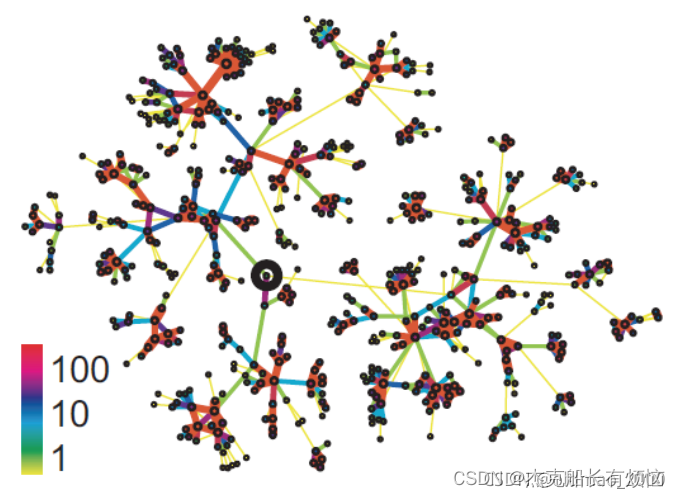

将部分数据可视化后（密集community颜色越红）：

将通信数量随机分配后：

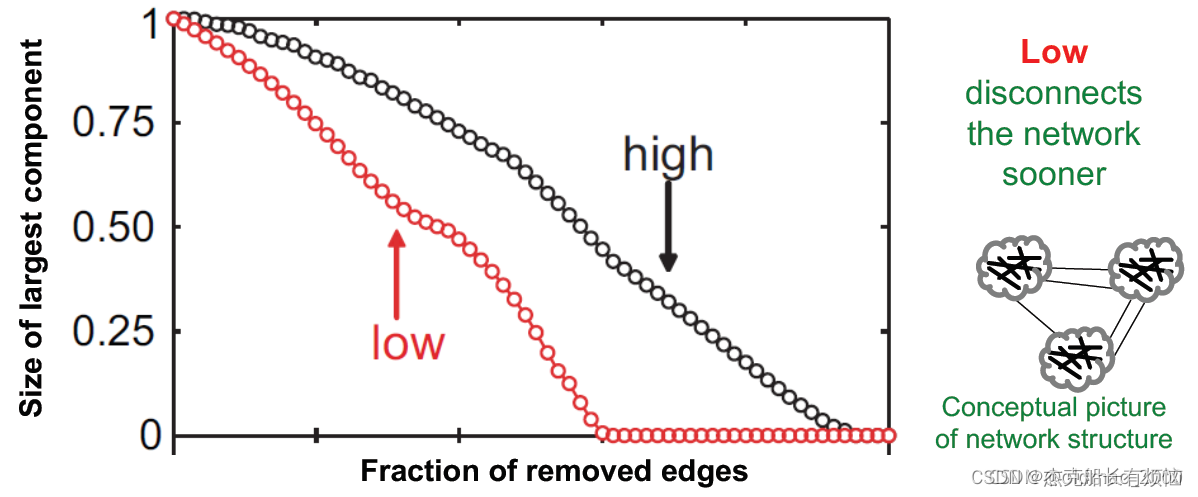

从移边【1】分解实验可以看到

红色是Low to high的overlap移边方式，图分解更快。
黑色是High to low的overlap移边方式，图分解较慢。

【1】移边，相当于先将重合率低的边先移除

---

2. Network Communites

下面在看几个从图中找Network Community的例子，然后看如何在图中用数学的方式把Network Community给定义出来。
Network Community的别名还有：clusters, groups, modules

1. 例子

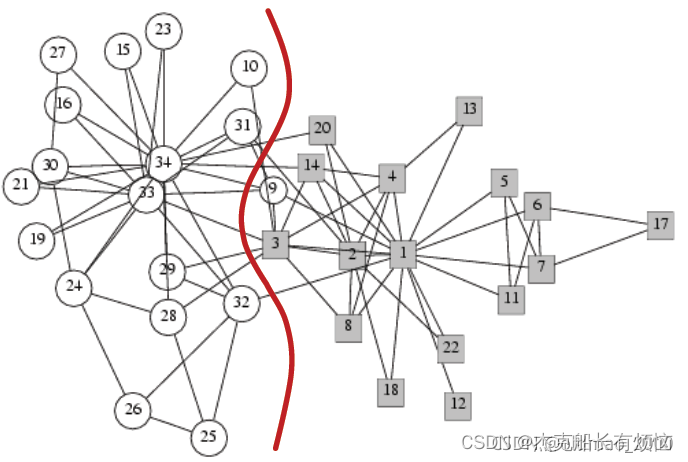

以Zachary’s Karate club network来说，通过社交关系创造的图就可以正确预判出成员冲突后会选择哪一边

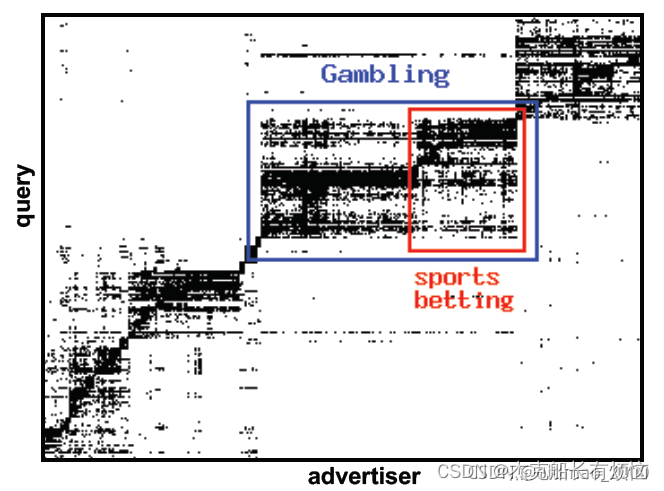

在在线广告投放中，把广告商和查询关键字看做节点，将广告商投放的关键字作为边。可以识别出有针对性的投放区域。

NCAA Football Network，节点是球队，边是球队之间的比赛，原始图这样：

聚类后发现和某些conference（赛区）有关：

下面看如何找社区。

2. Network Communites的模块化程度

社区：紧密连接的节点‎‎集
定义：模块化 Q‎
‎网络划分为社区的程度的度量。‎‎给定网络划分为不相交的组‎‎$s\in S$

$Q\propto {\sum }_{s\in S}[(♯edgeswithingroups)]-(expeted♯edgeswithingroups)$

这里的后面的一项比较难理解，是一个期望，实际上是需要使用随机图（Null model）来求。

3. Null Model

给定一个实际的图G，该图包含n个节点，m条边，根据图G保持节点和边数量不变（Same degree distribution but uniformly random connections），重新分配边的连接得到图$G^{\prime },而且图G^{\prime }$是multigraph，就是允许两个节点间有多条边。

接下来算期望。

如果把边看成双向的，那么共有2m条有向边（这样算是因为节点都象上图一样切开了，每个点的条幅数量加起来就是2m），对于出度为$k_i的i$节点，其重新连接到节点j的概率是：$\frac{k_j}{2m}$，因此重连$i,j$的边的数量期望是：$k_i\cdot \frac{k_j}{2m}$

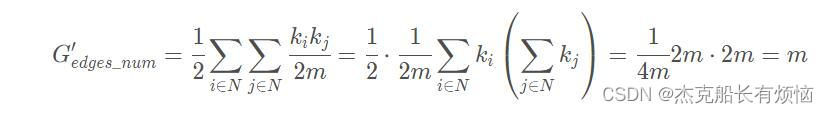

那么计算$G^{‘}$的期望总边数为：

这里因为条件中讲了，所有节点的边（度）加起来是2m，因此：${\sum }_{i\in N}{k}_i={\sum }_{i\in N}{k}_j=2m$

这里也证明了Null Model中与原图的度是一致的。注意：Null Model可以用在有权图中，有权图可以把权重与度做乘积即可。

4. Modularity

具体来算Modularity，根据上面的公式：

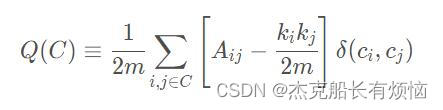

加上具体的数学表达，Modularity公式变成：

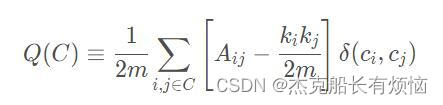

这里的$\frac{1}{2m}$相当于归一化常数，使得$-1\le Q\le 1$其中A就是邻接矩阵（可以是有权图）。如果S中的边比随机图中边（期望数量）要多，上面括号里面的值就为正，说明S中边要比随机图要密集。一般Q在0.3-0.7之间就意味图中有非常明显的community结构。

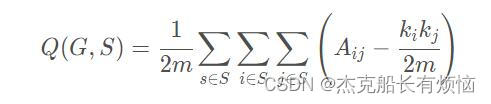

Modularity的最终形式如下：

这里的$c_i,c_j$是同一社区的节点$\delta$是指示函数，当两个节点来自相同社区$\delta (c_i,c_j)=1$否则为0，我们可以通过最大化modularity来找出社区。

---

3. Louvain Algorithm

下面用Louvain算法来最大化modularity来找出社区

1. 算法概述

Louvain Algorithm是一个贪心算法，时间复杂度为：O(n log n)

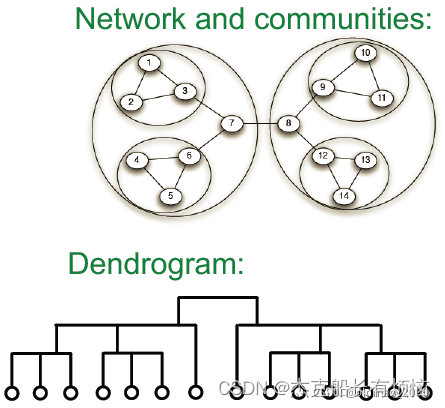

该算法支持有权图（无权图可以看做边的权重都为1），最后的结果是层次结构的。

算法可用于大型网络，原因是：算法快、收敛快。可得到高modularity的输出
整个算法可以分三个步骤：

1. 仅通过节点-社区隶属关系的局部改变来优化modularity。
2. 将第一步识别出来的communities聚合为super-nodes，从而得到一个新网络。
3. 返回第一阶段，重复直至modularity不可能提升。


2. 步骤一

先给出大概的描述，再看具体算法。
1.先将图中每一个单独的节点看做一个community。
2.对每个一个节点i，执行两个计算
1.计算将节点i加入节点i的邻居节点j所在社区后的modularity值：$\Delta Q$
2.确定将节点i加入邻居节点j所在社区，使得$\Delta Q$最大
3.当modularity值不再增加时，步骤1结束
选择不同的节点i计算得到modularity值会有所不一样，但是研究表明，这基本不会影响最终的community划分

1. 计算$\Delta Q$

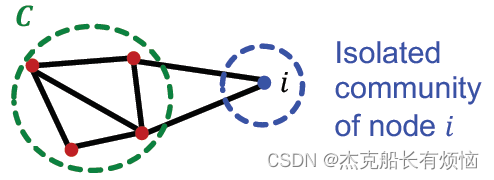

假设节点i当前所在社区为D，移动到其邻接节点j所在社区为C，那么:

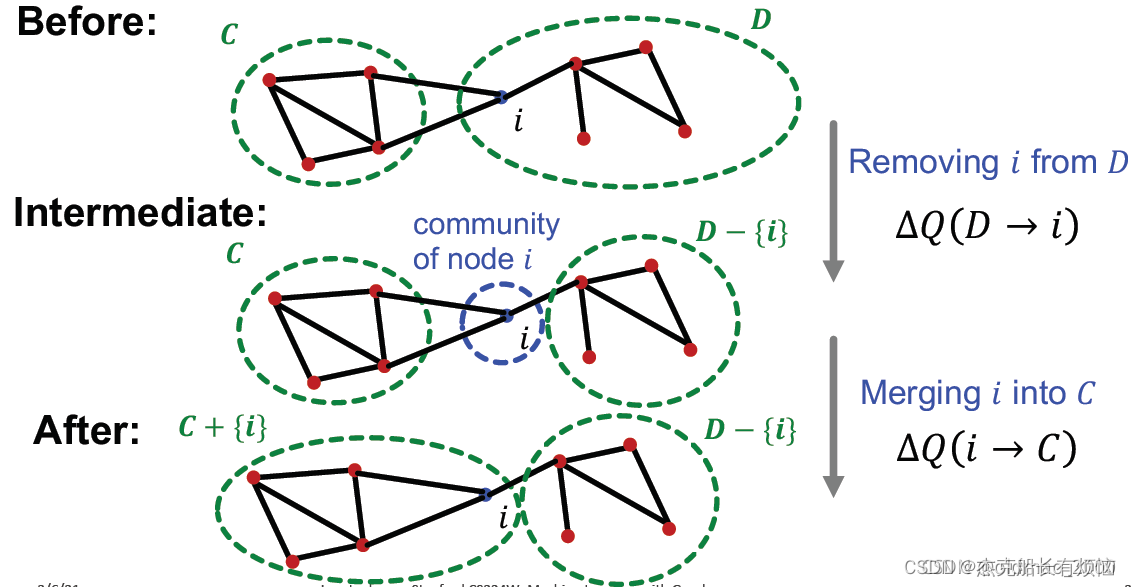

其图例为：

下面来推导等式右边的两项，先看$\Delta Q(i\to C)$

2.推导$\Delta Q(C)$

先算社区C的modularity：$Q(c)$

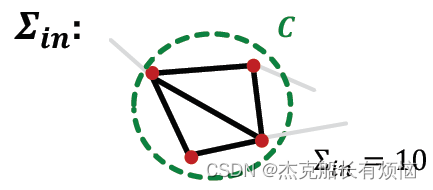

设：${\sum }_{in}\equiv {\sum }_{i,j\in C}{A}_{ij}$

记为社区C中节点内部边的权重和，A是邻接矩阵，i，j是C中的任意两个节点。

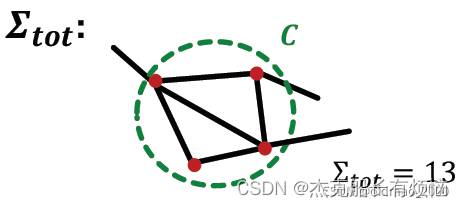

${\sum }_{tot}\equiv {\sum }_{i\in C}{k}_i$

记为社区C中节点所有边的权重和，tot是total的缩写。

从图例中可以看到为了兼容有向图，这里的无向图边算了2次，看不懂会前面看modularity推导。根据公式，我们可以得到：

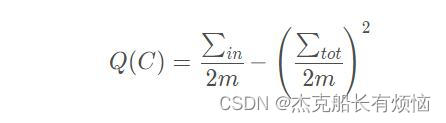

这里由于i，j都是来自相同社区C，因此指示函数$\delta$值为1，然后把前面的$\frac{1}{2m}$方进行去：

上式中第一项是社区节点内部的边权重，后面一项是社区节点所有边的权重
当社区内部节点的边权重越大，Q©就越大。

3. 推导$\Delta Q(i\to C)$

进一步定义：

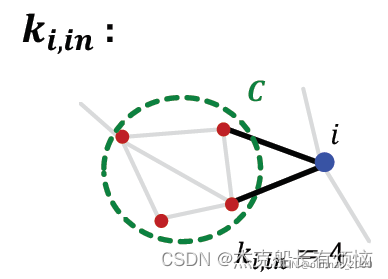

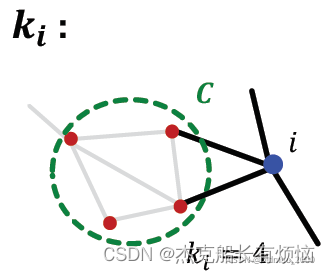

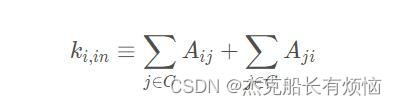

节点i在社区C外面，它与社区内部的权重和记为$k_{i,in}$,同样计算两次

同样记节点i的权重和（其实就是度）为$k_i$

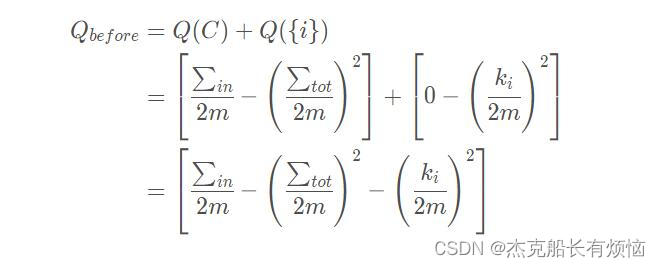

那么在节点i加入社区C之前，计算公式为：

在节点i加入社区C之后，计算公式为：

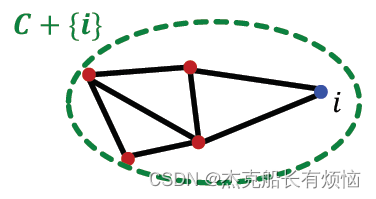

第一项的分子${\sum }_{in}+k_{i,in}$相当于计算新社区C+{i}的内部边权重：${\sum }_{inafter}$

第二项的分子${\sum }_{tot}+k_i$相当于计算新社区C+{i}的内部边权重：${\sum }_{totafter}$

根据上述公式

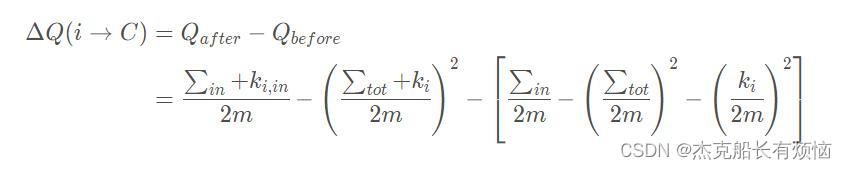

有了这个结论，$\Delta Q(i\to C)$也可以计算，因此：

也可以相应的计算出来。

4.步骤一的迭代及其终止

重复步骤1直到没有节点移动到新的社区：
对社区C中每个节点i，计算其最佳社区$C^{‘}$,使其满足：

如果计算得到的$\Delta C(D\to i\to C^{‘})>0$则将节点i从原社区移动到新的社区里面去

3. 步骤二

这个步骤相对简单一些。

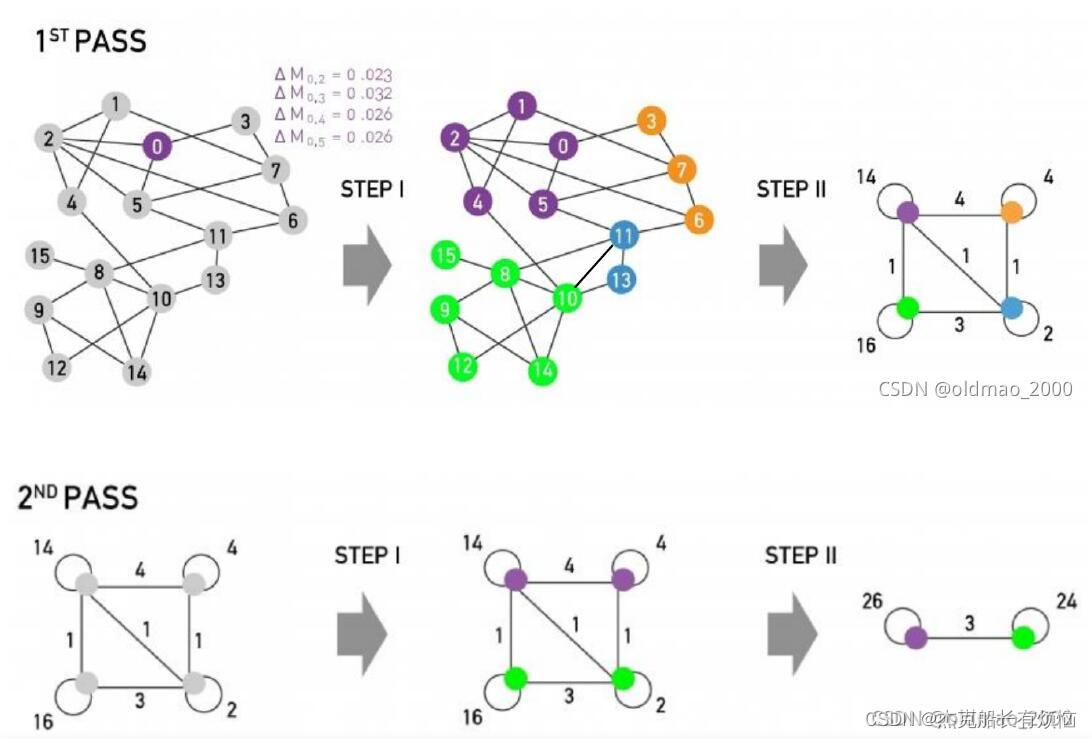

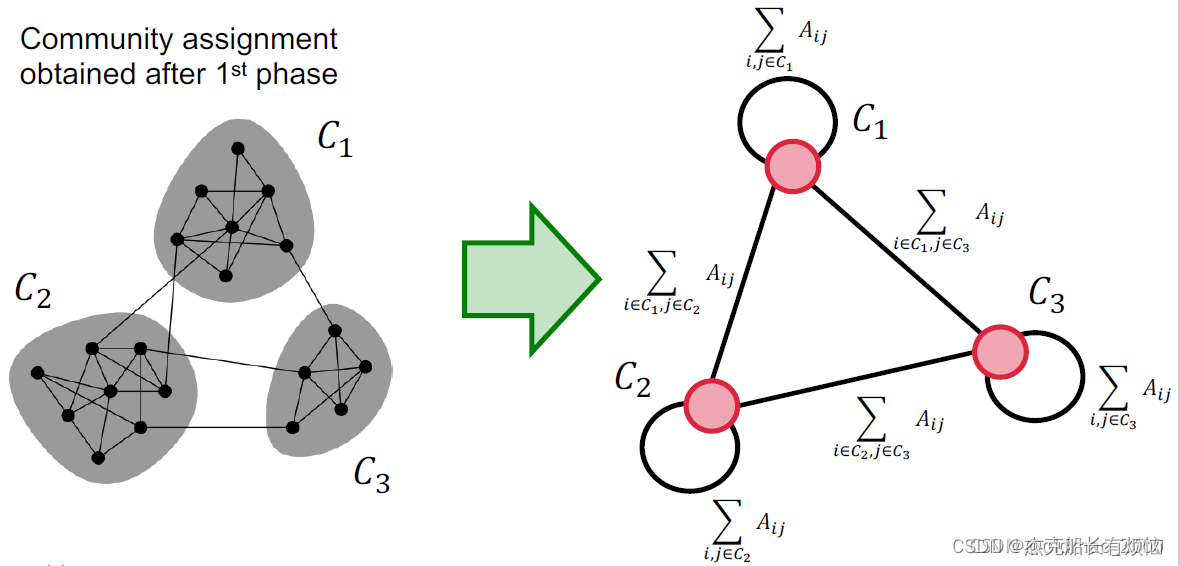

将上一步得到结果中的各个社区看做一个个super-nodes，然后得到新的一个网络，并将步骤1中的计算过程在新网络中再玩一次。
对于新网络创建，需要注意下面两点：
1.如果上一步的两个社区之间有若干个边相连，那么两个社区对应的super-nodes也相连；
2.两个super-nodes相连的边的权重等于两个社区之间所有相连边的权重和。

4.实例

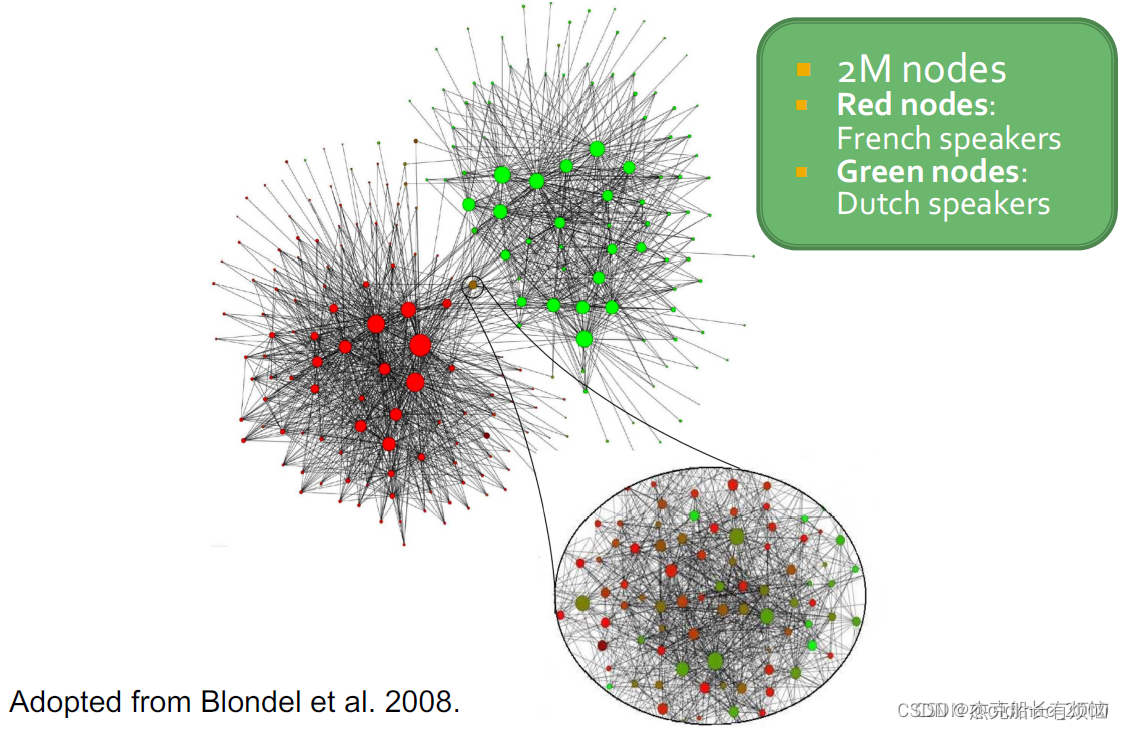

比利时人的通话网络可视化结果

说法语的人通常和相同语言人通话，造成了整个网络分化成两个大的阵营。

---

4. Detecting Overlapping Communities: BigCLAM

虽然区分图中的聚类可以得到不同的社区，但是实际生活中各个社区之间可能会有重叠：

对于左边的Non-overlapping Network

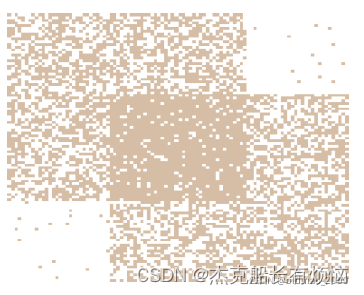

对于右边的Overlapping Network

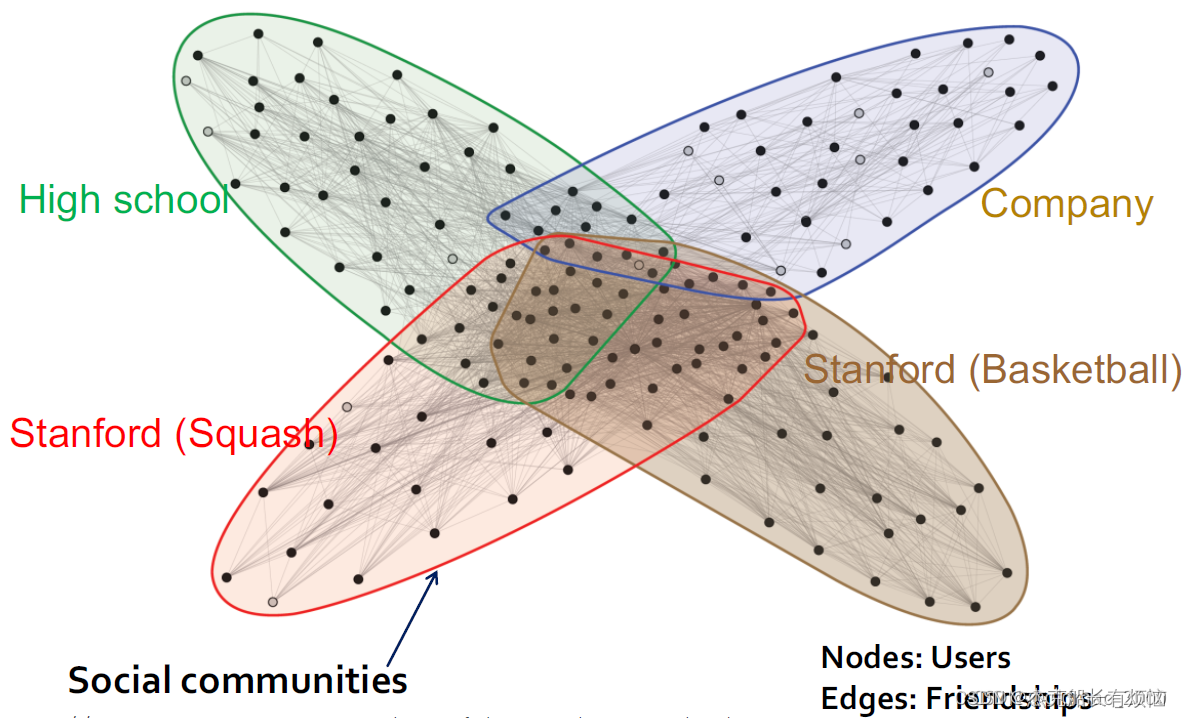

例如在Facebook的Ego的网络中：

有些节点会属于多个社区，图中有空心节点表示分类错误的结果。

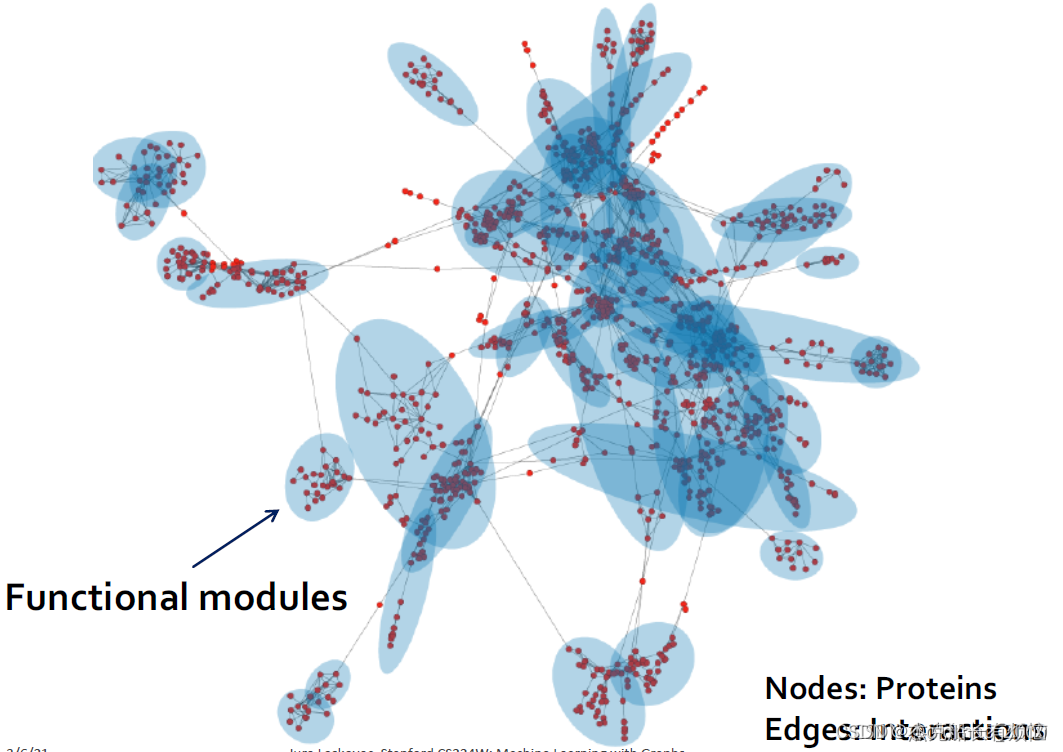

对于蛋白质网络，可以看到类似结果：

下面就要讲如何找出图中的重叠的部分。大概两步：

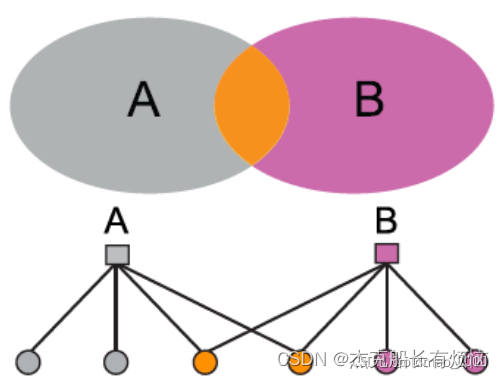

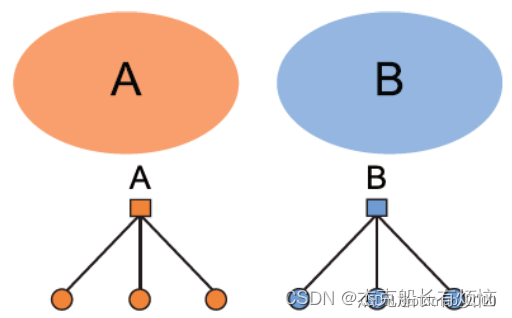

步骤1：定义一个基于节点社区图生成模型：Community Affiliation Graph Model (AGM)
步骤2：假设图G由AGM算法生成，找出最有可能生成图G的AGM模型，并通过该模型来找出重叠社区。

1. AGM

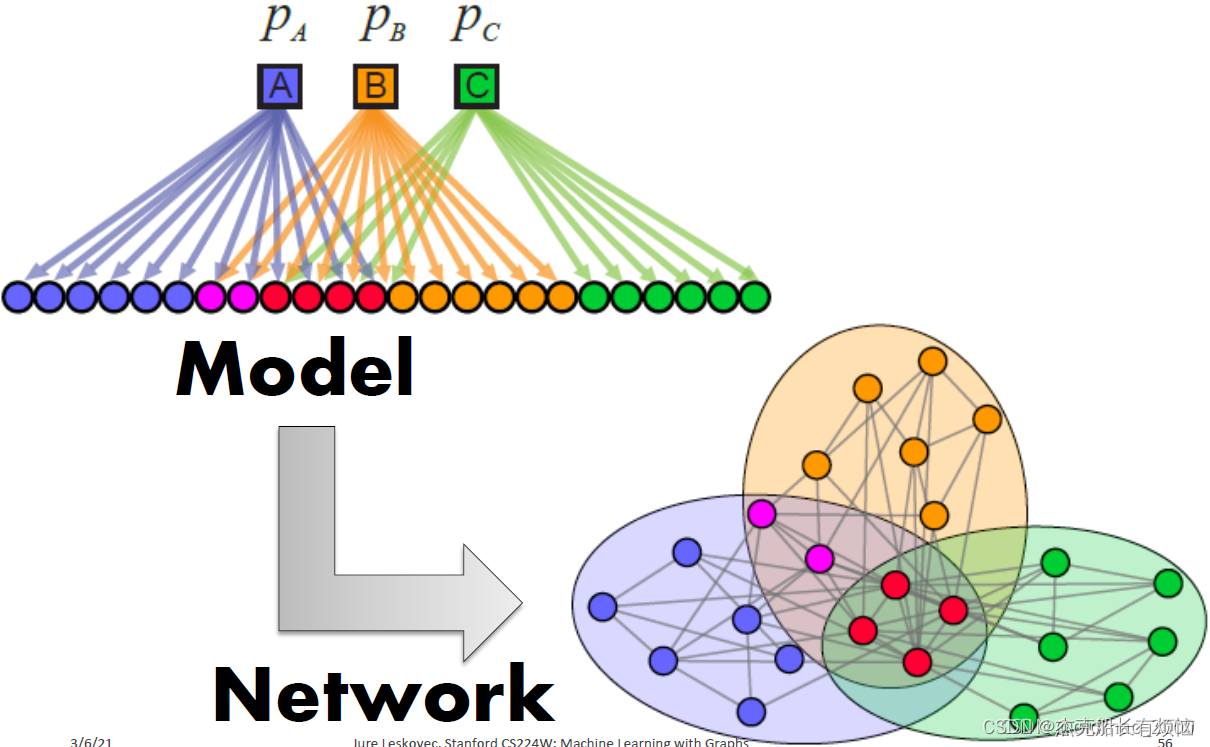

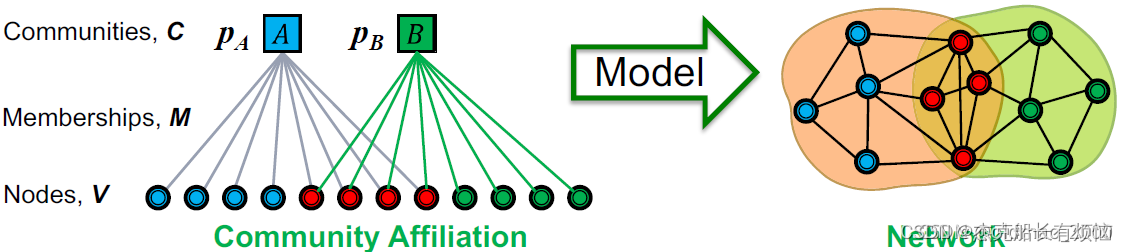

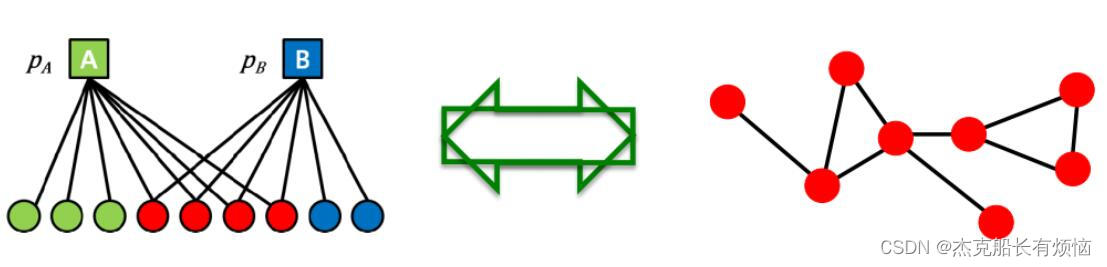

上图是AGM模型生成图的过程，可以看到，模型有几个参数：
以及每个Community C 中各个节点有$p_c$的概率相连，可以理解为有一个硬币，它丢出去朝上的概率是$p_c$，然后让Community C中每个节点和其他节点之间用丢硬币的方式来决定，是否有边相连。

创建出来的图有几种结果：

1. Dense Overlaps

2. Non-overlapping

3. Overlapping

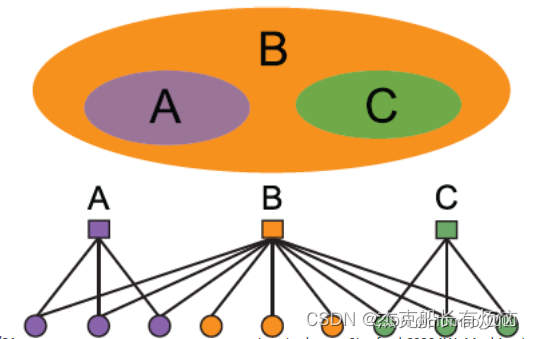

4. Nested

2. Detecting Communities

反过来从图反推模型（MLE）：给定图，找出最大可能生成该图的AGM模型

也就是确定：$M,C,p_c$这些参数使得AGM模型生成给定图G的概率最大化。如果把参数统称为F，则就是要：

这个就是图似然

1. Graph Likelihood P(G∣F)

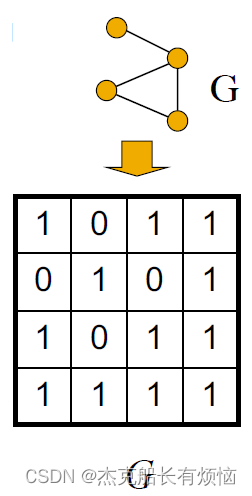

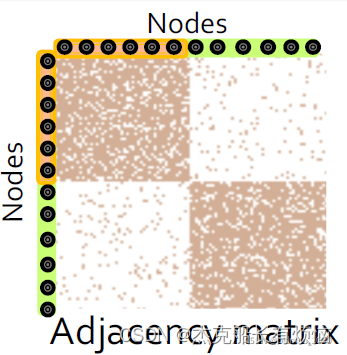

对于已知的图G应该是这个样子（就是邻接矩阵）

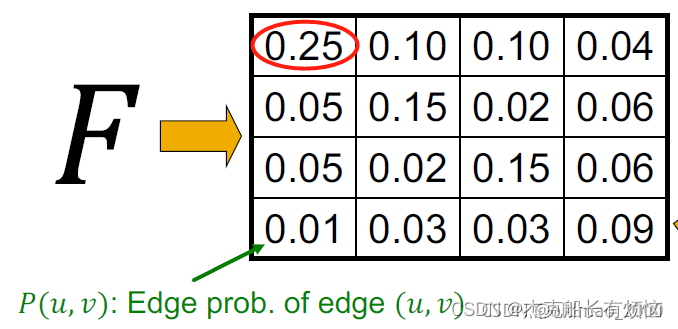

要优化的参数F ，应该是这个样子（和邻接矩阵大小一样的一个概率矩阵）：

这个矩阵中每个元素代表当前两个节点之间有边的概率，例如红圈里面的0.25表示1号节点和自身产生self-loop的概率是0.25

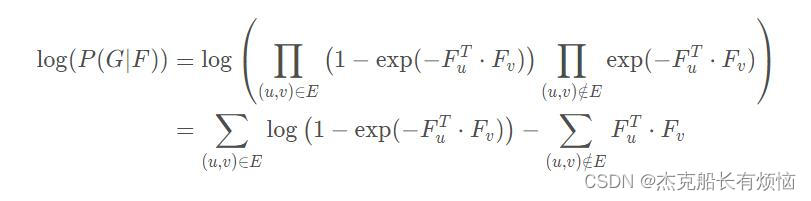

有了上面两个概念，下面就可以计算：P(G∣F)

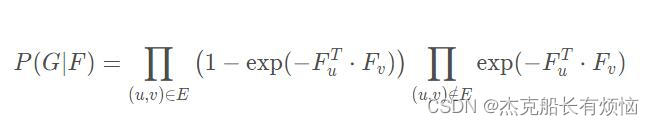

上式中第一项表示图G中有边节点对的概率连乘，第二项表示图G中无边节点对的概率连乘

2. Strengths of Membership

Strengths of Membership定义如下图所示：

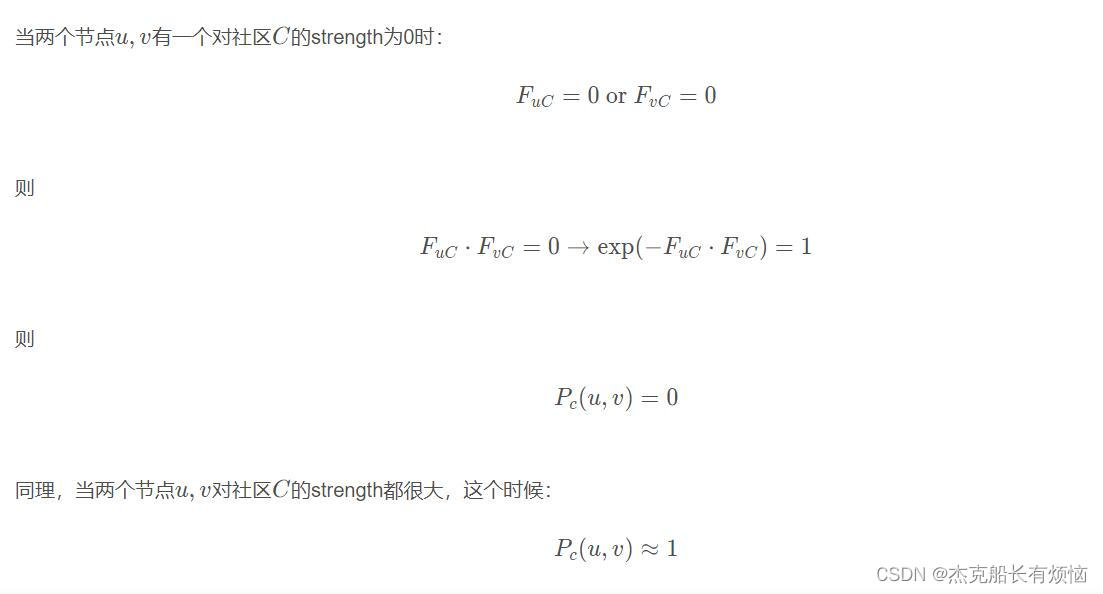

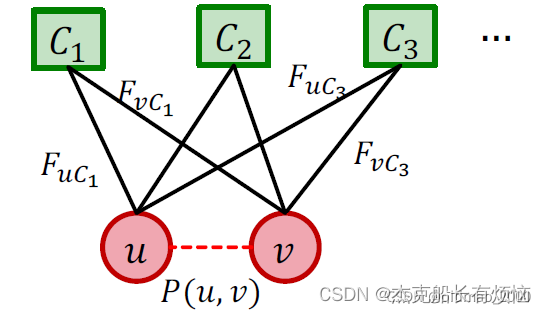

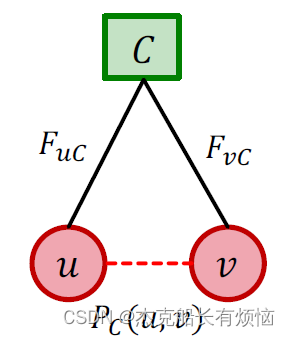

用$F_{uA}$表示节点u属于社区A的强度，如果if $u\notin A,F_{uA}=0$有了这个定义，那么对于某个社区C，我们可以用下面的式子来表示两个节点u，v相连的概率：<img

因此：0 ≤ P ( u , v ) ≤ 1 ，这个是一个有效概率

例如：
两个报警系统A和B,他们在单独使用时A的有效概率0.92,B的有效概率0.93
至少有一个有效概率=1-A和B均失效的概率=1-(1-0.92)×(1-0.93)=0.9944

我们把一个节点可以属于多个社区的设定带进来：

那么两个节点u,v通过至少一个社区相连的概率可以写为：（两个节点u,v没有通过任何社区相连的概率的连乘。）

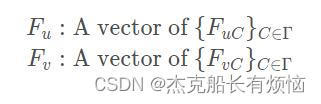

最后把u,v节点属于所有社区集合Γ 的strength写成一个向量：

3. BigCLAM

意思是u,v节点相连的概率正比于节点与社区集合间的strength。之前有过目标，就是给定图G(V,E)，需要最大化模型生成图的似然。

直接两边同时求log变成：

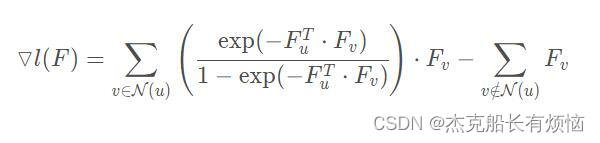

则损失函数$l(F)$，因为要最大化，所有这里用梯度上升的方式来求解，给出对$F_u$求偏导的结果（就是梯度）：

这个梯度的时间复杂度由两部分组成：

第一部分是和节点u的度成正比$v\in N(u)$,速度较快

第二部分和所有节点数量（不含节点u及其邻居）成正比$(v\notin N(u))$速度较慢我们把第二部分的计算改写为：

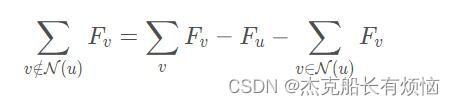

相当于所有节点的强度减去节点u及其邻居集合$N(u)$的强度。

上式中第一项可以提前计算出来，重复使用，因此整个梯度计算时间复杂度和节点u的度呈线性关系。
