目录
一、如何量取HFSS某一点的空间位置

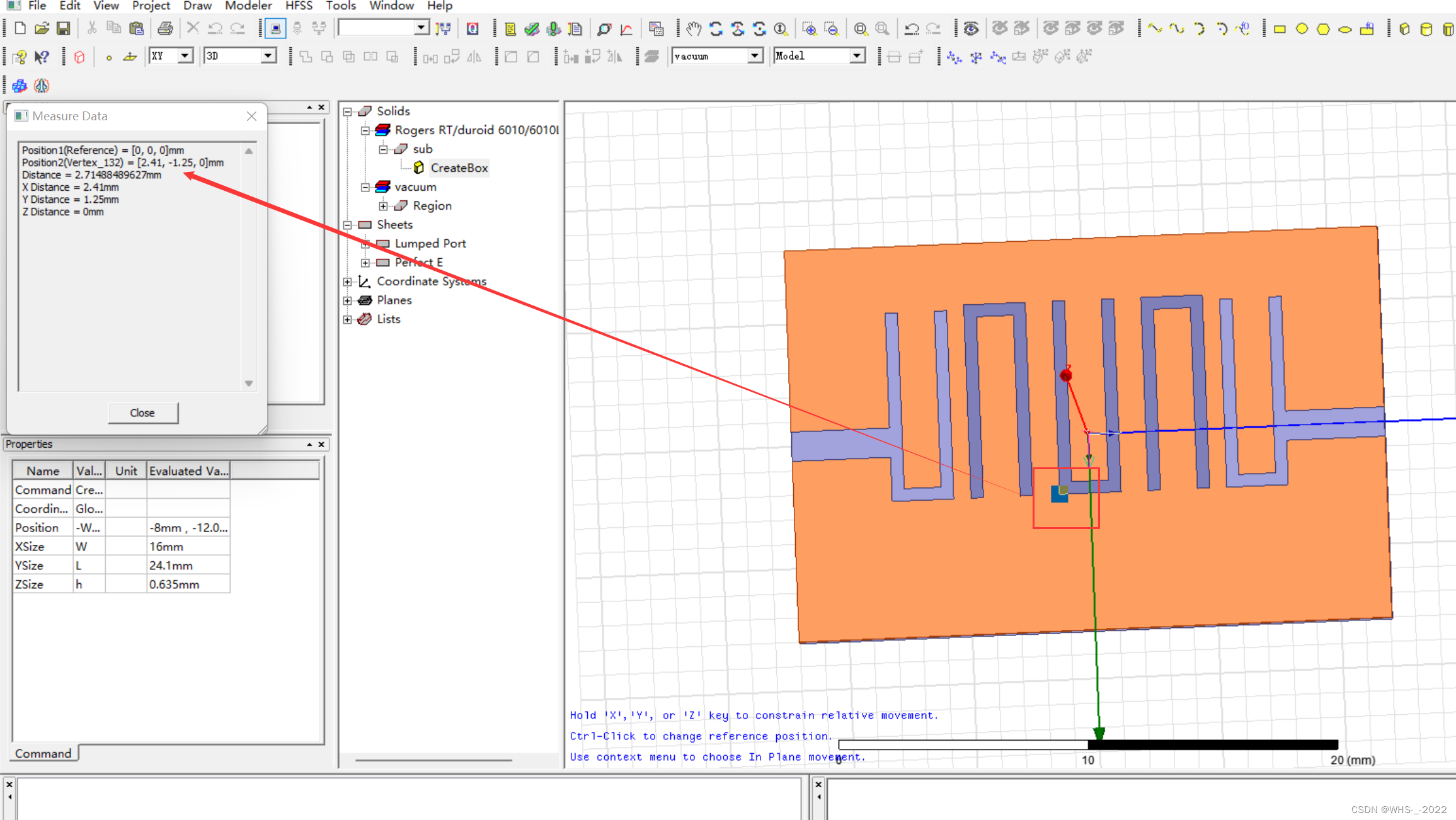

右击可以点击Measure按键

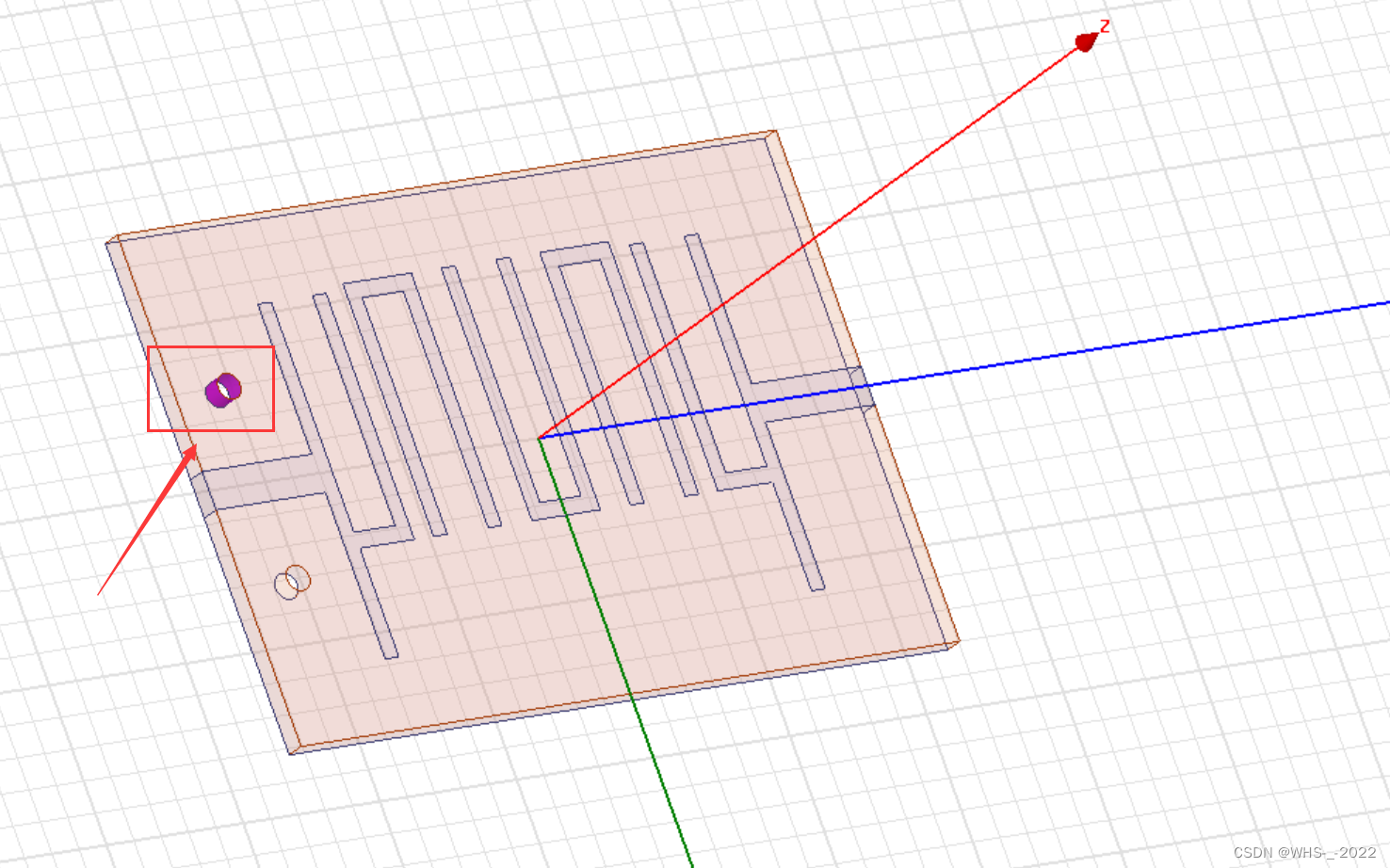

鼠标放到特殊点，可以看到鼠标会变成正方形。左上角可以看到该点的空间位置。

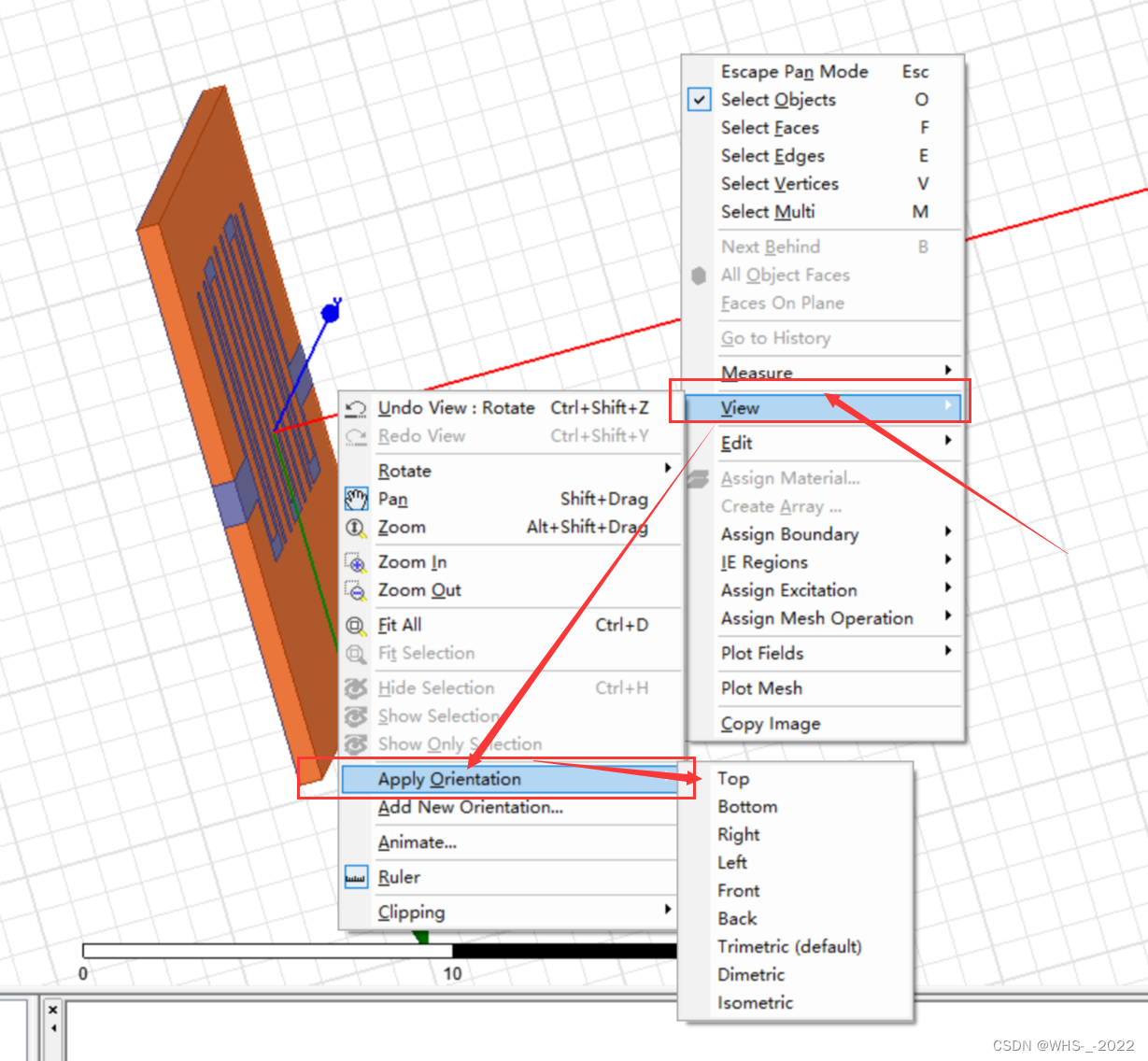

二、如何快速的切换视图
可以迅速切换到如下的视角
三、HFSS中绘制圆柱体

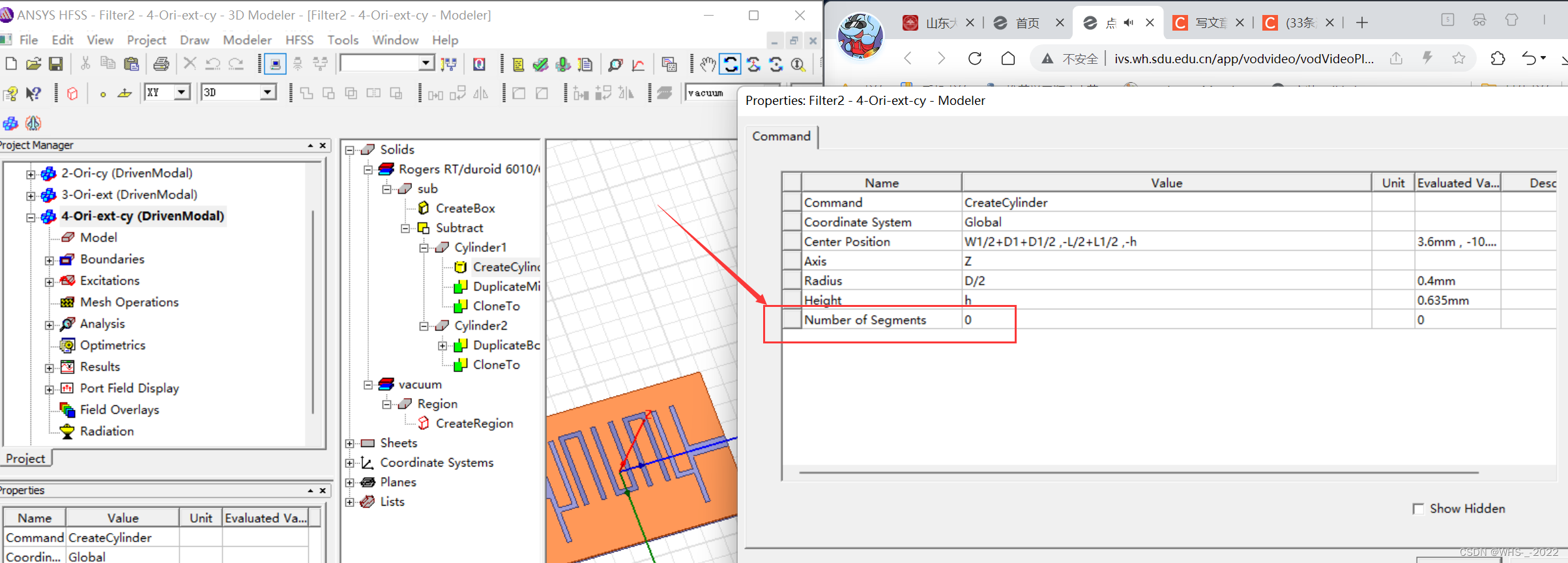

绘制圆柱体时有个参量时Number of Segments,这个表示用多少个边的正多边形去模拟正真的圆形，显然数量越大，仿真越精确。

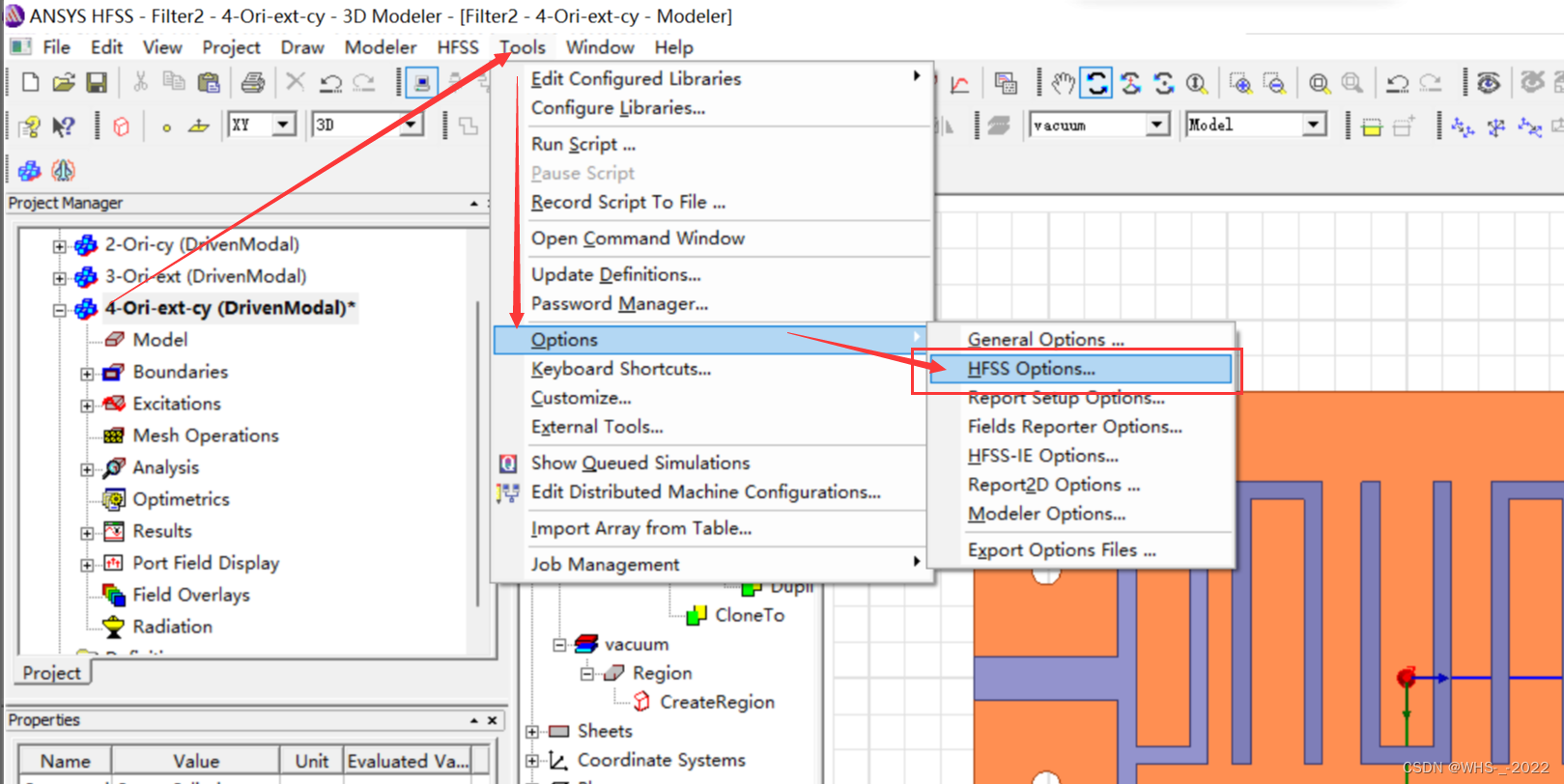

四、如何修改HFSS的仿真线程数量
打开任务管理器，可以看到是8核16线程

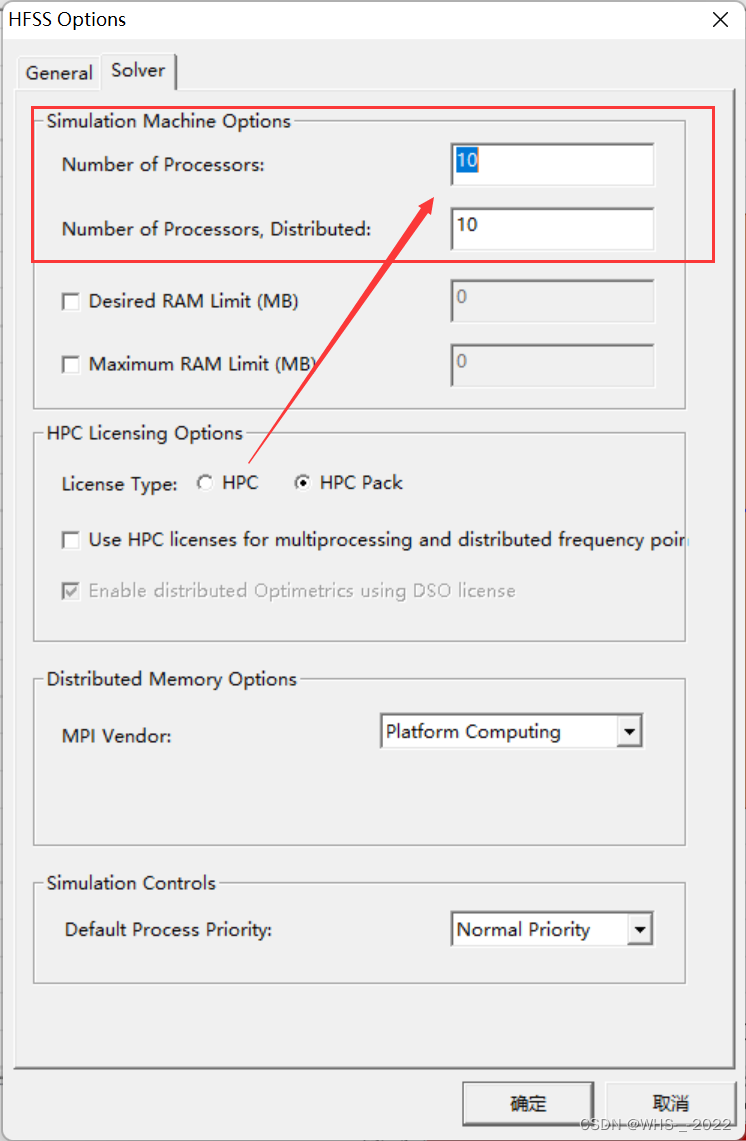

在此处修改数字即可

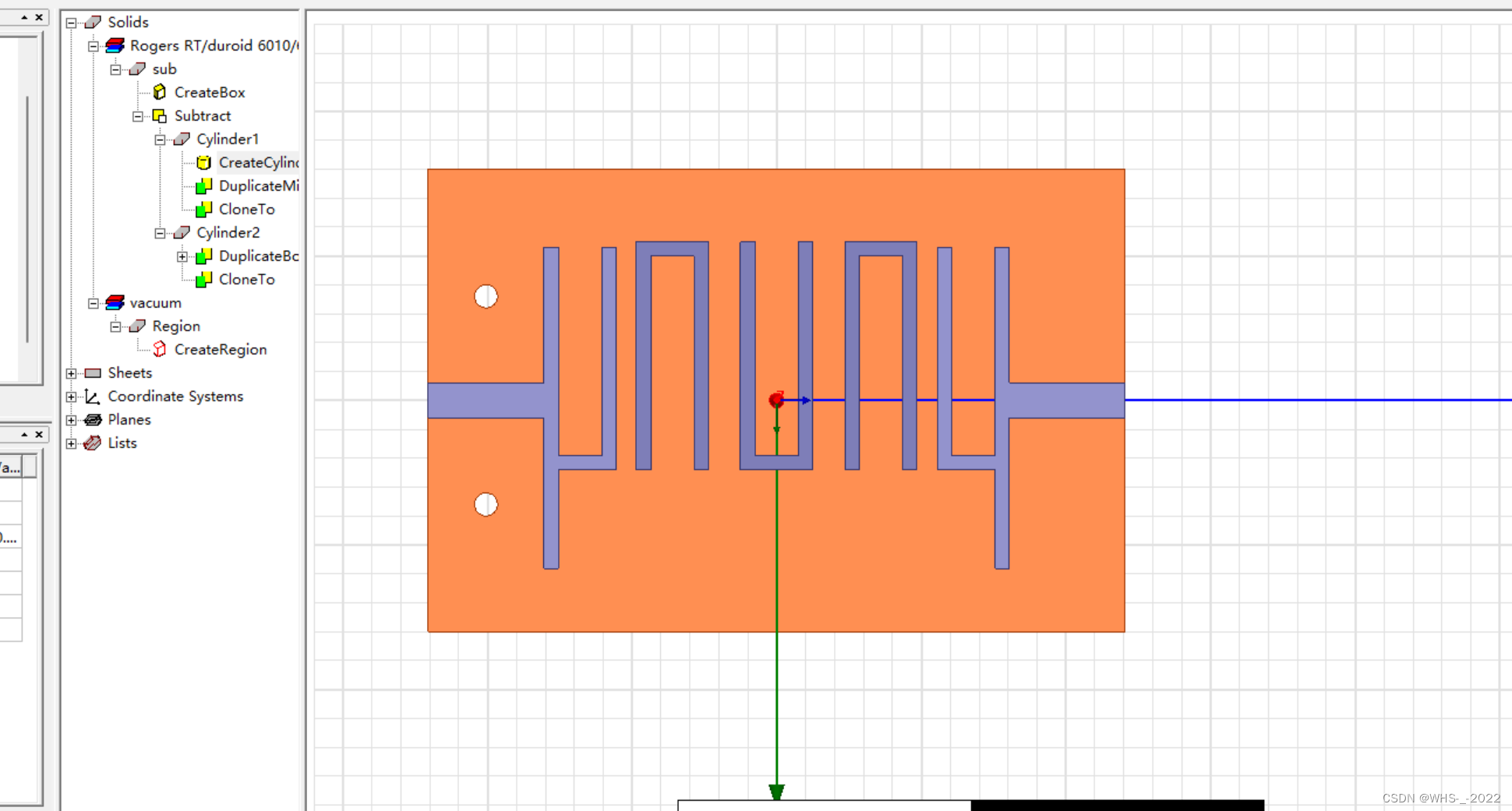

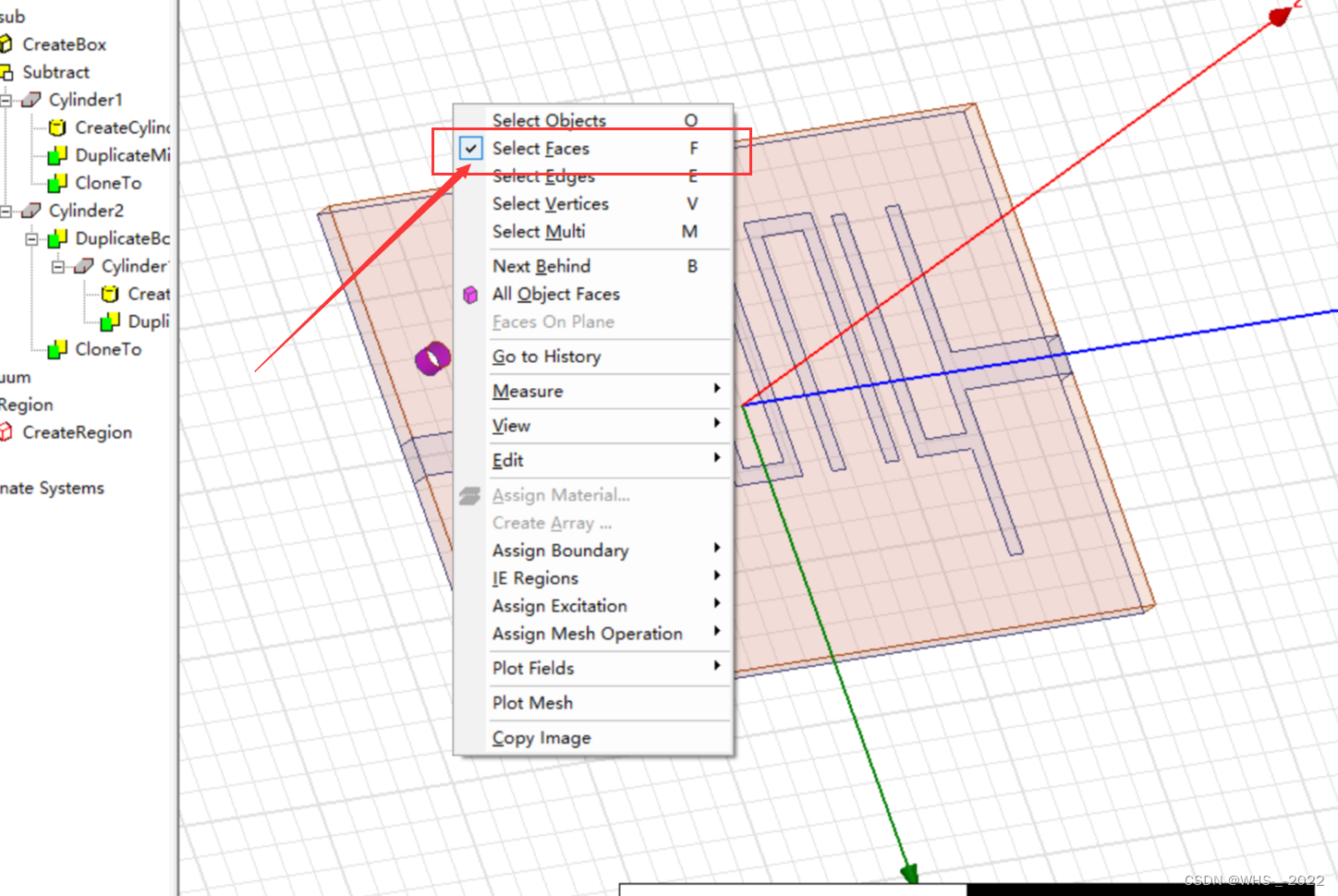

五、HFSS中如何选取挖空的面
选择 Select Faces

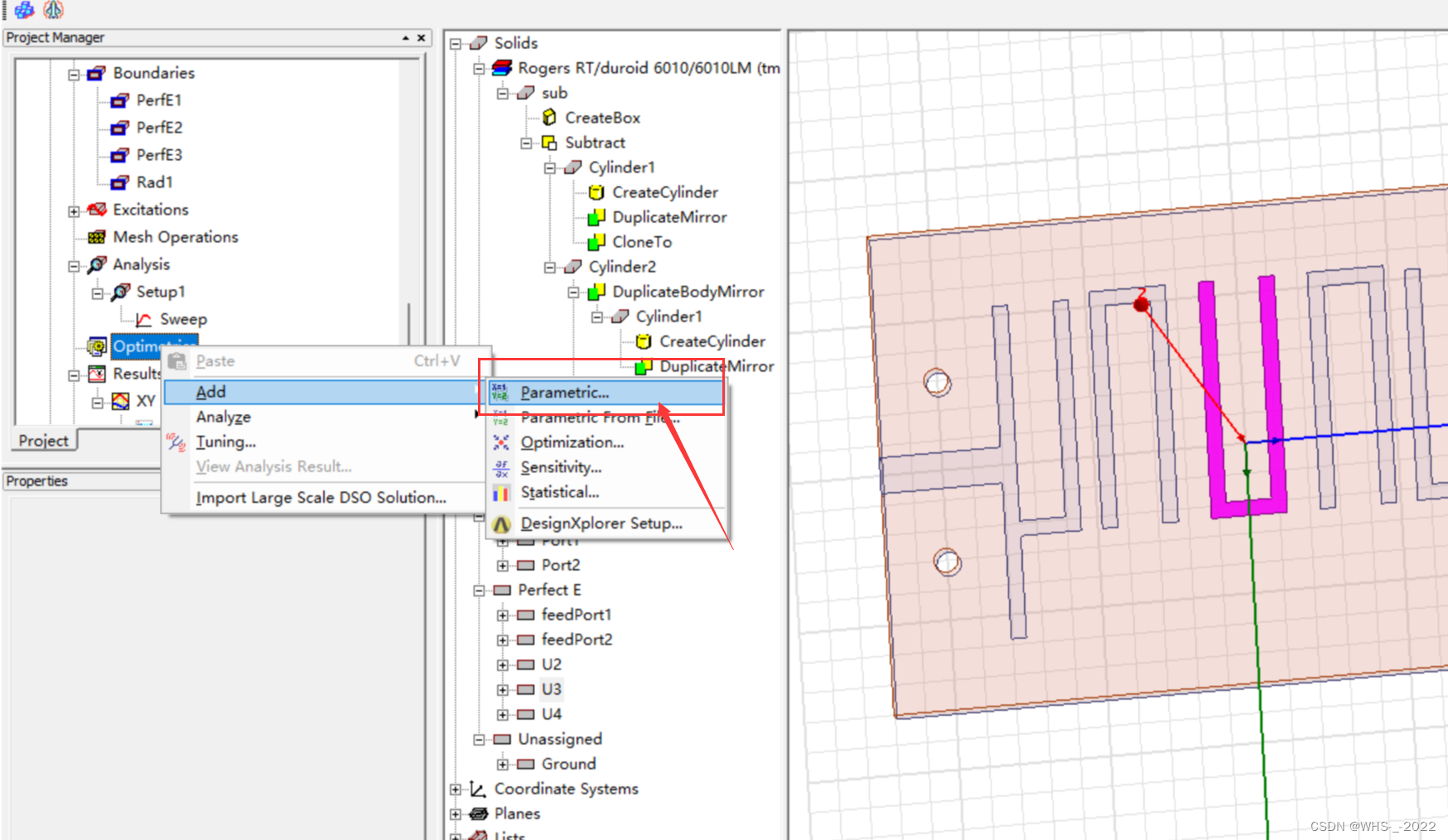

六、HFSS中如何实现参数扫描

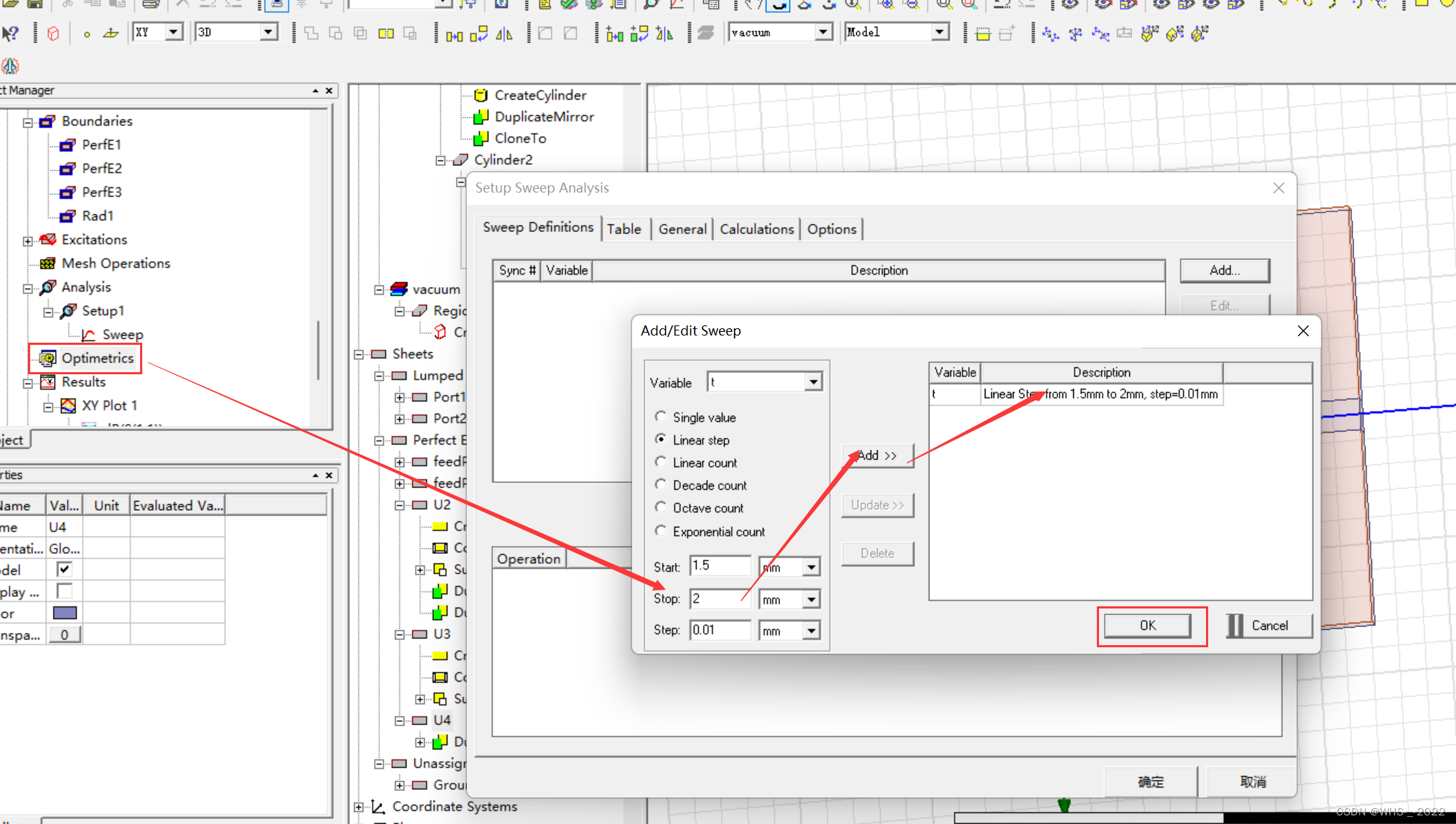

在窗口中设置参数扫描的范围和步长，在步长如图所示的0.01mm的情况下，模型会重复跑500次。

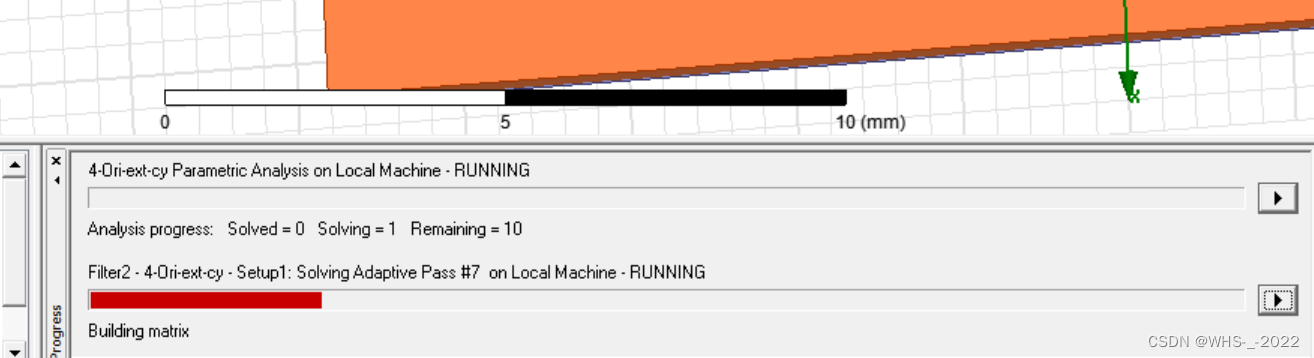

如果已经确定了1.8mm是最好的，下一步可以将参数扫描范围设置为1.75mm~1.85mm,仿真步长设置为0.01mm，进一步缩小范围。仿真时的运行进度会如下图所示：

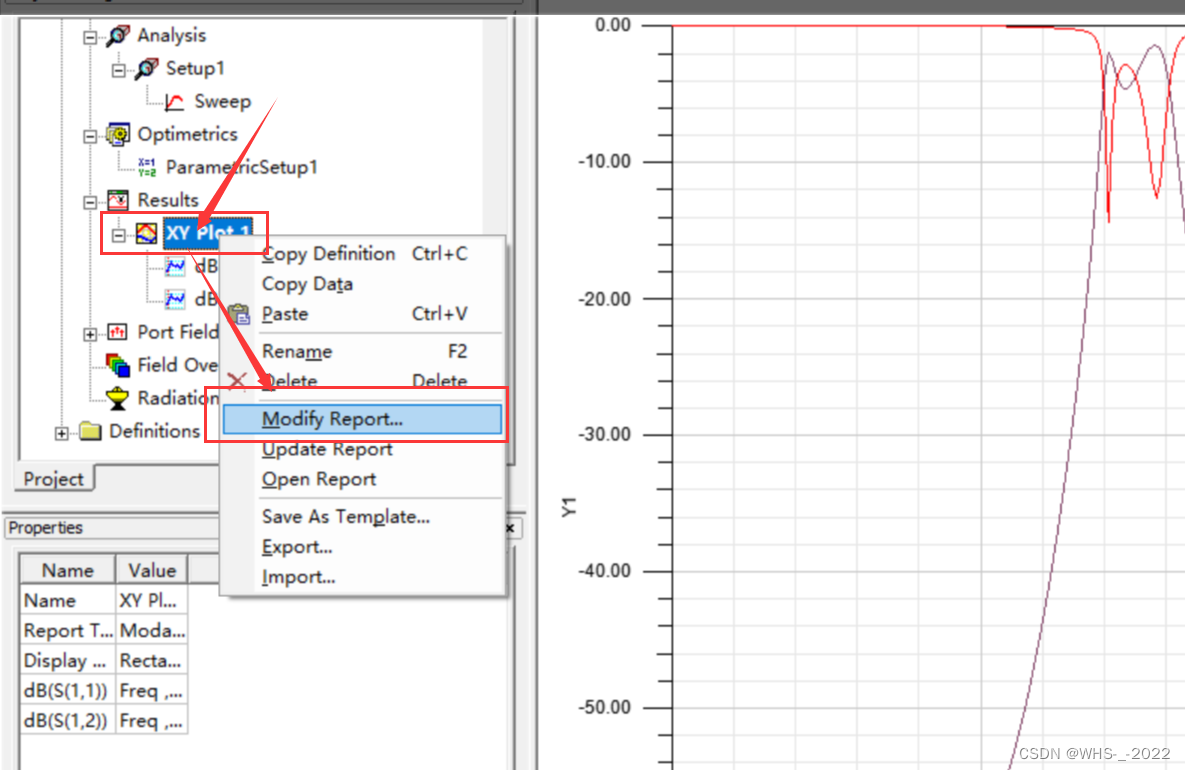

优化参数的目的有时候可能是为了观察某个天线参数是否可以得到优化，我们可以通过XY图来观察

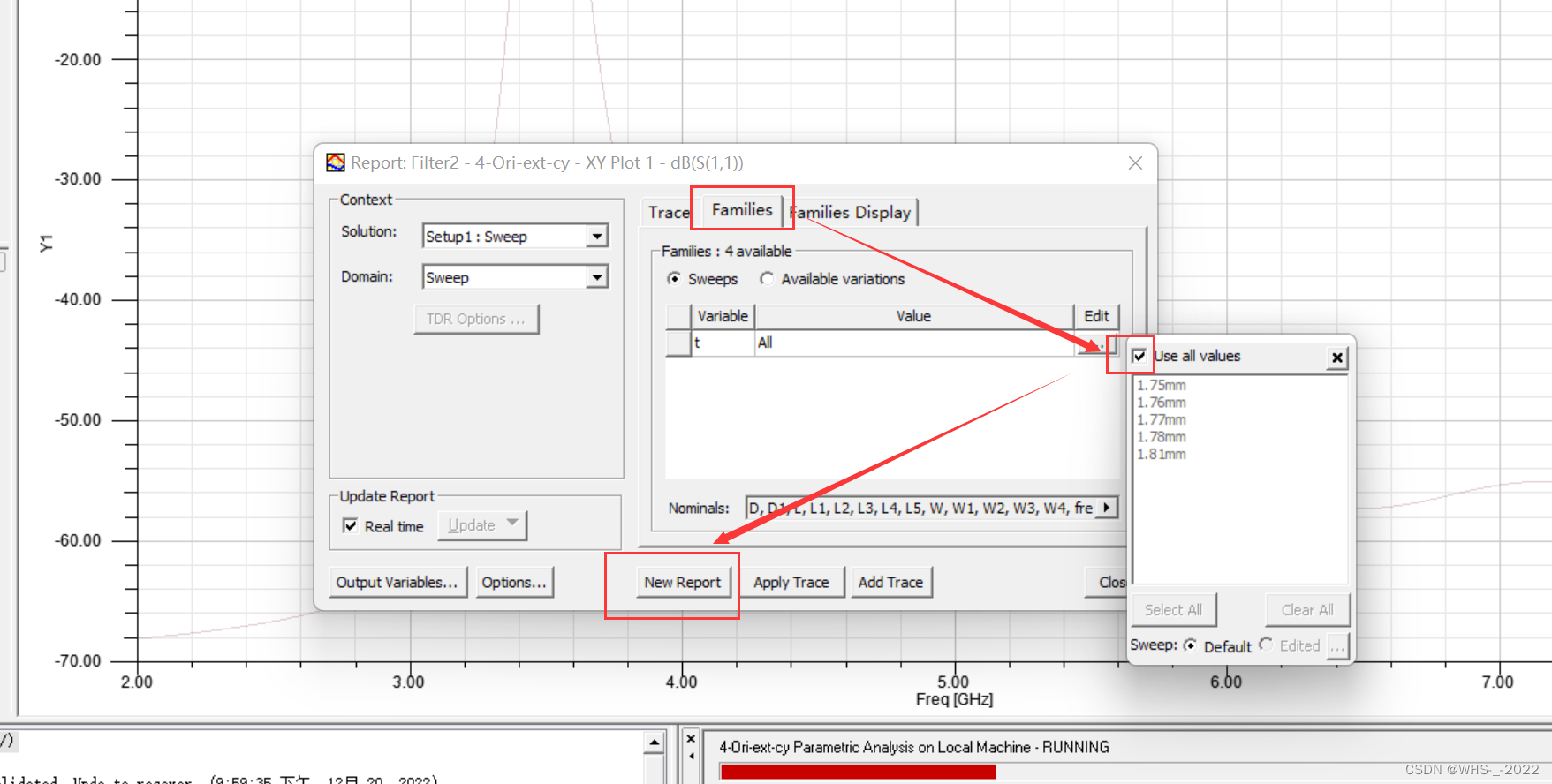

在Families中添加use all values，就可以绘制如下的S参数图
