测试--插拔寿命测试

不要因为没有掌声就放弃梦想~

---

目的

插拔寿命试验测试是属于产品可靠性测试中的一种,主要对USB接口、端子、连接器、按键、开关等端子进行插拔寿命试验，本指导文档是对操作插拔寿命试验机进行测试做指导。

---

一、测试工具

1.卧式插拔力机
2.各类可接触端插座（一般需要测量以下接口：USB接口（USB-A、TYPE-C、MICROmini）、RJ45网口、开关、按键、HDMI接口、SDI接口、耳机接口、电源接口、RS232、RS485、DB25接口）

二、使用步骤

1.检查设备

检查设备待测接口的电气性能正常，外观表面无磨损，接口位置未移位，设备内部元器件焊盘等元器件不出现焊盘脱落，起翘等现象，摇晃设备无异响。各可接触插座与设备连接拔插无异常。

2.准备仪器

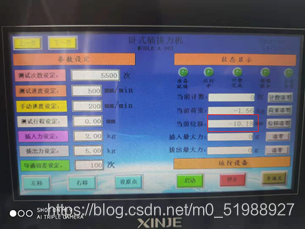

依次打开仪器右侧红色按钮（上图左），设备正面绿色按钮（上图右），开启设备，进入下图所示的主界面;运行过程中出现紧急情况可按下上右图红色STOP按钮，紧急情况排除之后右旋红色按钮恢复。

3、仪器设备的调整

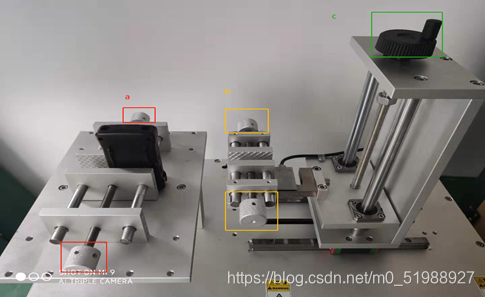

1.将待测设备放入左侧夹具中，旋转旋钮a，调节夹具左右移动，保证待测设备牢固固定在夹具台上。

2.旋转旋钮c，调节右侧夹具的高度，同时长按主界面左移和右移按钮，调节两夹具到合适的距离，要注意右侧夹具底部高度，不要和底盘碰撞。

3.将接口插座放入右侧夹具中，并完全插入待测设备对应接口；长按主界面的左移和右移按钮，调节两夹具到合适的距离；旋转旋钮b，调节夹具左右移动，保证接口插座牢固固定在夹具台上。

4、参数调整

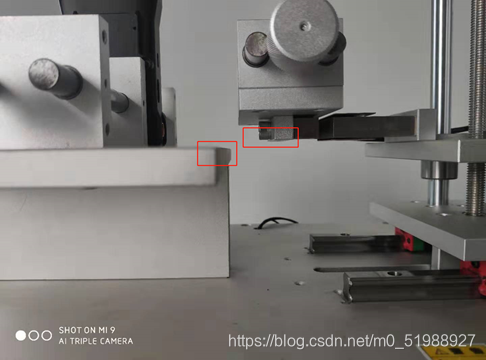

1.测试行程设定：将状态显示数据全部清零，保持插座为插入状态；长按右移按键，当插座与接口距离2mm左右时停止，如下图所示；读取位移数值，填入测试行程设定。之后运行之前保持夹具台固定设备不动

2、确定次数为：n=b3655=33655=5475,约为5500次。
级数分为1（一天1/次）、3（一天3/次）、5级（一天5/次）。

5、运行测试

夹具台固定设备保持接口插座与接口距离2mm的状态，将右侧状态显示全部清零，其中计数清零需要长按，其余点击即可；之后点击一下设原点，再点击启动即可，如下图所示；测试过程中插座插入出现错位等现象，需要及时停止，调整夹具位置后，再进行测试。

6、性能校验

a） 插拔接口移位、弯曲或折断接触口；
b） 不能正确拔插；
c） 性能下降的, 影响电性能连接；
d） 设备内部元器件焊盘等元器件出现焊盘脱落，起翘等现象
（以上都是FAIL)

总结

测试报告所包含的内容如下：
a）产品型号
b）测试具体数据
c）测试日期
d）测试人员
e）各端口插拔寿命测试结果PASS or Fail， Fail的项给出具体的现象，整改测试通过后记录整改措施，以便以后查阅。
