自定义TimeLine实现卡拉OK轨

系列文章目录

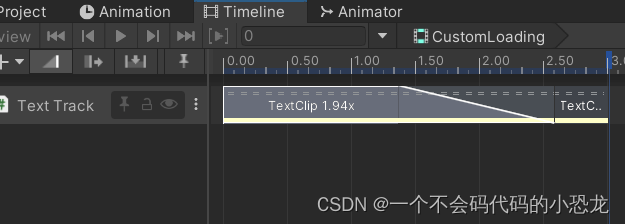

自定义TimeLine

---

---

前言

自定义TimeLine实际上就是自定义轨道， 在这里我们实现一个简单的例子，我使用的Unity版本是2021.3.20f1c1
创建的一个URP项目。其实Build-in也是一样的 但是有的代码可能需要改一下。

正文

在这里先介绍一下实现思路，因为要实现的是我们每次收看音乐频道的时候下方歌词的效果，首先我们需要创建两个Text一个在下面，作为底色，然后在控制上层的字进行移动以达到效果

UI部分

我使用TMP创建的Text，其中的结构如下图

其中有一个地方需要着重说一下就是 Mask 这是一个 空物体挂在了Rect Mask 2D 组件 用于遮挡文字实现效果，如果不使用遮罩而是直接控制Text会出现文字卡顿的现象为了避免这种现象所以使用的是遮罩。

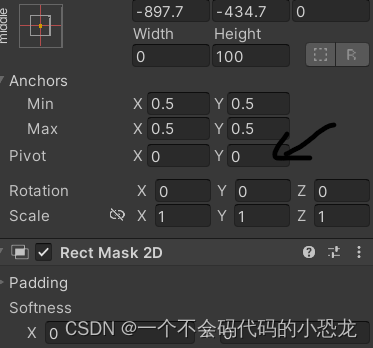

还有就是需要把中心点设为（0，0）

还有就是创建一个空物体加上Playable Director 组件控制timeline。

代码部分

Data（数据）

using UnityEngine.UI;
using UnityEngine.Playables;

public class TextBehaviour : PlayableBehaviour
{

    public string line; //我们要显示的文字
    public float speed; // 文字移动的速度
}

Clip（片段）

using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Timeline;


public class TextClip : PlayableAsset,ITimelineClipAsset
{
    private TextBehaviour template;
    //这俩个参数是参数，不需要进行拖拽操作所以没有使用再上一篇讲的暴露变量
    public float speed;
    public string Line;

    public override Playable CreatePlayable(PlayableGraph graph, GameObject owner)
    {
        var playable = ScriptPlayable<TextBehaviour>.Create(graph, template);
        TextBehaviour clone = playable.GetBehaviour();
        clone.speed = speed;
        clone.line = Line;
        return playable;
    }
    public ClipCaps clipCaps => ClipCaps.All;
}

Track（轨道）

using UnityEngine;
using UnityEngine.Playables;
using UnityEngine.Timeline;

[TrackBindingType(typeof(TextController))]
[TrackColor(255/255f,255/255f,200/255f)]
[TrackClipType(typeof(TextClip))]
public class TextTrack : TrackAsset
{
    public override Playable CreateTrackMixer(PlayableGraph graph, GameObject go, int inputCount)
    {
        return ScriptPlayable<TextMixer>.Create(graph, inputCount);
    }
}

Mixer（混合）

using System.Collections;
using System.Collections.Generic;
using UnityEngine;
using UnityEngine.Playables;

public class TextMixer : PlayableBehaviour
{
    private string defaultLine = default;
    private float defaultProgress = default;

    public override void ProcessFrame(Playable playable, FrameData info, object playerData)
    {
        var textController = playerData as TextController;
        int inputCount = playable.GetInputCount();



        string currentLine = defaultLine;
        float currentProgress = defaultProgress;
        bool isEmpty = true;
        for (int i = 0; i < inputCount; i++)
        {
            var clipPlayable = (ScriptPlayable<TextBehaviour>)playable.GetInput(i);// 获取当前的
            TextBehaviour behaviour = clipPlayable.GetBehaviour();
            float inputWight = playable.GetInputWeight(i);
            Debug.Log(inputWight);
            if (inputWight > 0)
            {
                isEmpty = false;
                float progress = (float)(clipPlayable.GetTime() / clipPlayable.GetDuration());
                if(textController) textController.OnUpdate(behaviour.line,behaviour.speed,progress);
            }

            //textController.OnUpdate(defaultLine,0,defaultProgress);

        }

        if (isEmpty)
        {
            textController.OnUpdate(defaultLine,0,defaultProgress);
        }

    }
}

被控制物体

using System.Collections;
using System.Collections.Generic;
using TMPro;
using UnityEngine;


public class TextController : MonoBehaviour
{
    public TextMeshProUGUI baseText;
    public TextMeshProUGUI colorText;
    [SerializeField]private RectTransform maskTransform;

    public void OnUpdate(string line,float speed,float progress)
    {
        baseText.text = line;
        colorText.text = line;

        float x = colorText.preferredWidth * progress * speed;
        maskTransform.sizeDelta = new Vector2(x, maskTransform.sizeDelta.y);
    }
}

总结

基本上说完了，因为这个只是做一个简单示例所以也没有过多的细讲。因为只要理解了原理这其实很简单的。
