cadence allegro 导出3D(emn emp)

最新推荐文章于 2025-02-08 09:41:14 发布
最新推荐文章于 2025-02-08 09:41:14 发布
阅读量1.5k 收藏 2
点赞数 3
文章标签： pcb工艺
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_52508845/article/details/142366052
版权

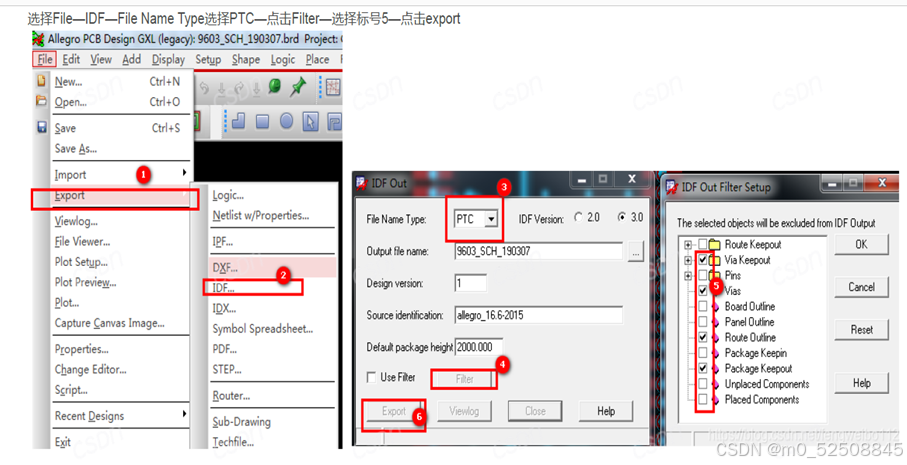

导出3D的方法有多种，可以导出 step文件，给到机械，但有时，安装的软件没有导出step的按钮，那么就可以通过导出 emn emp 文件给到机械，效果是一样的。 供参考！
