LM358电压跟随器

本文围绕LM358作为电压跟随器在单电源5V供电时输出电压受限问题展开。介绍了三种解决方法,包括增加电源电压、前端加分压电阻、更换为满幅电压运放TLC2262,还提及了各方法的优缺点及注意事项,如358做电压跟随器有频率限制。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

电压跟随器
查看资料:
https://www.likecs.com/show-203257622.html
https://tech.hqew.com/news_2067420
经验分享:LM358当工作在单电源5V供电时,当IN+从0-5V输入,其输出电压OUT只能从0-3.7V,而不是0-5V,也就是说,当IN+输入0-3.7V时,电压可以跟随到OUT,当输入大于3.7V时,输出将还是3.7V,大不了了。那怎么办?

解决方法1:增加LM358的电源电压,比如加个12V,这时候,你的IN+从0-5V,OUT也可以从0-5V了。不过,当你的系统没有+12V电源可用,专门增加一个+12V电源,可不是一个好办法,而且,当你提供+12V时,万一输入超过了5V,输出也会超过5V,这时候,你的单片机ADC引脚超压,就有坏的可能哦,这样的产品,确实能用,实则不耐用,请君慎重考虑。

解决方法2:在IN+的前端,加分压电阻,例如,加两个精密10K的电阻,如上图所示(阻值改为2个10K),这样当输入电压为0-5V时,IN+脚电压为0-2.5V,OUT引脚也可以从0-2.5V,在在单片机内部把测量到的值乘以2,即是实际的输入电压值。此种方法相比前者,要可取,最起码系统就经久耐用的,不会造出国产垃圾。不过,有个缺点,就是分辨率降低一倍,在某些应用中,这是致命伤,例如电子台秤。

解决方法3:换IC,不用LM358了,用一个满幅电压运放,业内称为railtorail的运放,例如工业中常用的TLC2262,引脚功能和LM358一样,也就是说两个可以互换,但是,当IN+为0-5V时,TLC2262的OUT可以从0-5V,当然,TLC2262的价格要比LM358贵。此芯片已被广泛应用于各种工业场合,在成本不是很敏感的前提下,请放心使用!

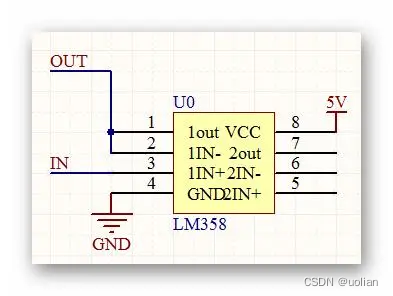

注意:IN (第3针脚),需要下拉电阻
在这里插入图片描述

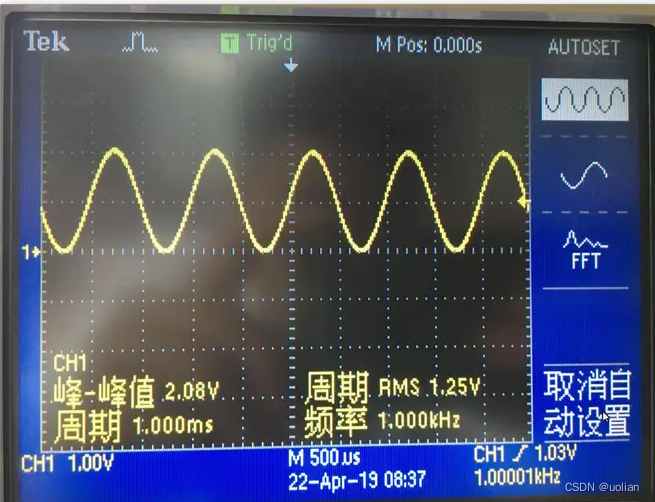

358做电压跟随器有一定的频率范围,经测试50k基本上是极限频率了,超过50k输出将会变成三角波了
在这里插入图片描述
