1.硬件搭建

最近在做跟音频相关的项目，在音频放大电路的前级经过开关后会有干扰，因此用电压跟随器做隔离以及信号增强

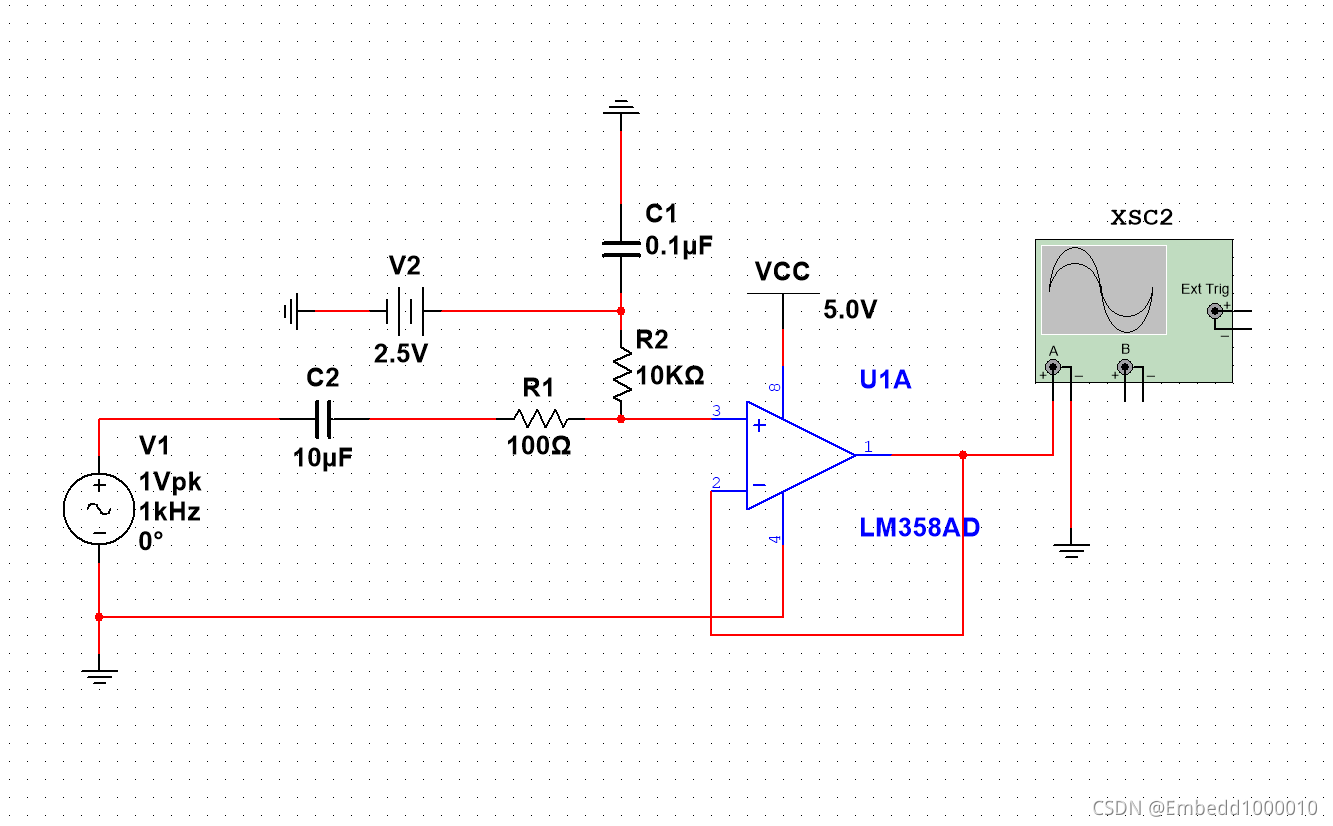

使用的是Multisim来进行的，正相输入部分加了2.5V上拉，负相直接和输出相连，不加电阻，
在这里插入图片描述

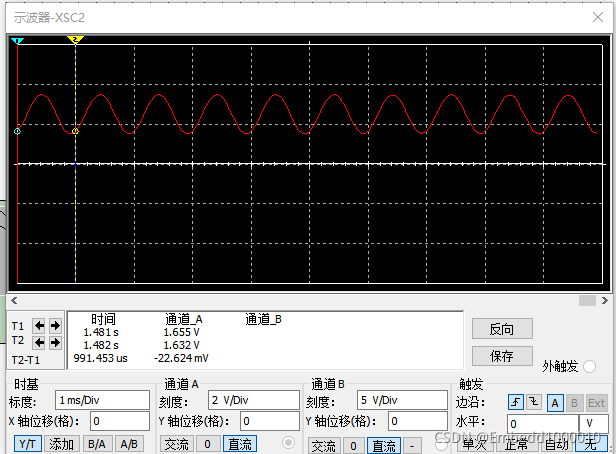

示波器的结果如下
在这里插入图片描述
