一、SPI介绍

1.SPI简介
SPI总线是一种4线总线，因其硬件功能很强，所以与SPI有关的软件就相当简单，使中央处理器（Central Processing Unit，CPU）有更多的时间处理其他事务。正是因为这种简单易用的特性，越来越多的芯片集成了这种通信协议，比如AT91RM9200。SPI是一种高速、高效率的串行接口技术。通常由一个主模块和一个或多个从模块组成，主模块选择一个从模块进行同步通信，从而完成数据的交换。SPI是一个环形结构，通信时需要至少4根线（事实上在单向传输时3根线也可以）。
2.SPI原理
3种SPI的处理流程大同小异，使用最多的SPI-4为例来说明SPI的原理。它在发送接口和接收接口都有各自的数据通道和流控状态信息通道，其数据通道和流控状态信息通道是独立的并且是点对点通信。数据是以包的形式发送，根据数据包中的内嵌地址可支持高达256个端口，以下分别说明基本协议及数据通道和流控状态信息的处理过程。
3.优缺点
优点：支持全双工通信、通信简单、数据传输速率快。
缺点：没有指定的流控制，没有应答机制确认是否接收到数据，所以跟IIC总线协议比较在数据可靠性上有一定的缺陷。
4.特点

采用主-从模式(Master-Slave) 的控制方式
SPI 规定了两个 SPI 设备之间通信必须由主设备 (Master) 来控制次设备 (Slave)。一个 Master 设备可以通过提供 Clock 以及对 Slave 设备进行片选 (Slave Select) 来控制多个 Slave 设备，SPI 协议还规定 Slave 设备的 Clock 由 Master 设备通过 SCK 管脚提供给 Slave 设备， Slave 设备本身不能产生或控制 Clock，没有 Clock 则 Slave 设备不能正常工作。
采用同步方式(Synchronous)传输数据
Master 设备会根据将要交换的数据来产生相应的时钟脉冲(Clock Pulse)，时钟脉冲组成了时钟信号(Clock Signal) ，时钟信号通过时钟极性 (CPOL) 和时钟相位 (CPHA) 控制着两个 SPI 设备间何时数据交换以及何时对接收到的数据进行采样，来保证数据在两个设备之间是同步传输的。
数据交换(Data Exchanges)
SPI 设备间的数据传输之所以又被称为数据交换，是因为 SPI 协议规定一个 SPI 设备不能在数据通信过程中仅仅只充当一个 “发送者(Transmitter)” 或者 “接收者(Receiver)”。在每个 Clock 周期内，SPI 设备都会发送并接收一个 bit 大小的数据(不管主设备好还是从设备)，相当于该设备有一个 bit 大小的数据被交换了。一个 Slave 设备要想能够接收到 Master 发过来的控制信号，必须在此之前能够被 Master 设备进行访问 (Access)。所以，Master 设备必须首先通过 SS/CS pin 对 Slave 设备进行片选, 把想要访问的 Slave 设备选上。在数据传输的过程中，每次接收到的数据必须在下一次数据传输之前被采样。如果之前接收到的数据没有被读取，那么这些已经接收完成的数据将有可能会被丢弃，导致 SPI 物理模块最终失效。因此，在程序中一般都会在 SPI 传输完数据后，去读取 SPI 设备里的数据, 即使这些数据(Dummy Data)在我们的程序里是无用的(虽然发送后紧接着的读取是无意义的，但仍然需要从寄存器中读出来)。
SPI只有主模式和从模式之分
SPI没有读和写的说法，因为实质上每次SPI是主从设备在交换数据。也就是说，你发一个数据必然会收到一个数据；你要收一个数据必须也要先发一个数据。

5.工作方式

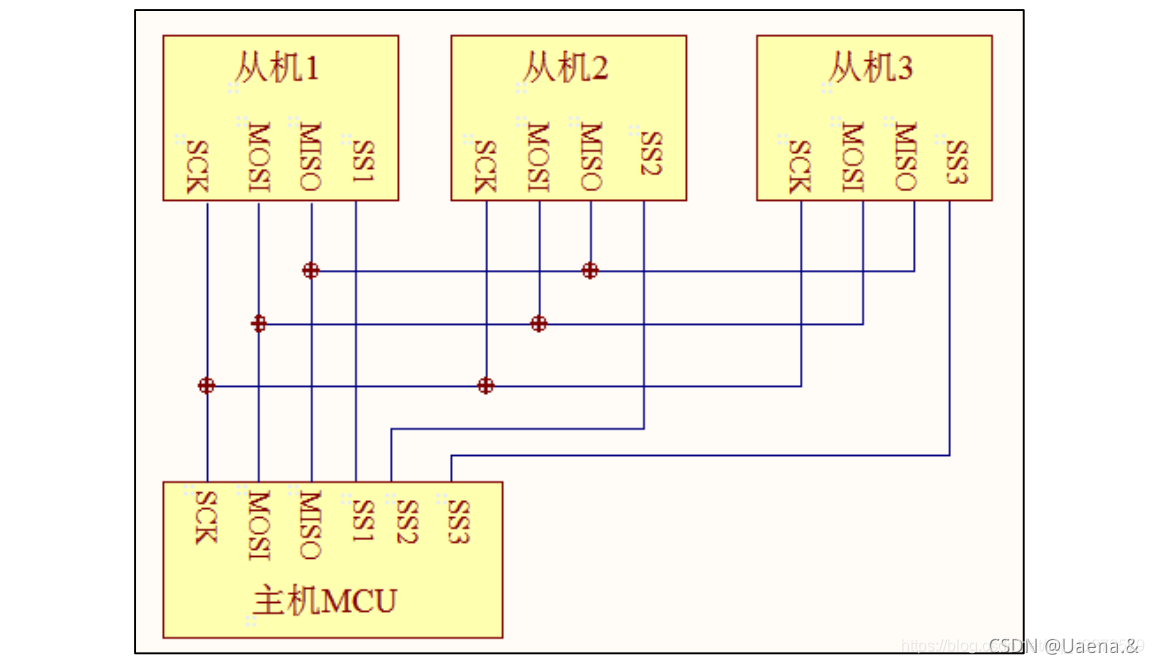

SPI的通信原理很简单，它以主从方式工作，这种模式通常有一个主设备和一个或多个从设备，需要至少4根线，事实上3根也可以（单向传输时）。也是所有基于SPI的设备共有的，它们是MISO（主设备数据输入）、MOSI（主设备数据输出）、SCLK（时钟）、CS（片选）。
在这里插入图片描述
SS( Slave Select)：从设备选择信号线，常称为片选信号线。
SCK (Serial Clock)：时钟信号线，用于通讯数据同步。
MOSI (Master Output， Slave Input)：主设备输出/从设备输入引脚。
MISO(Master Input,，Slave Output)：主设备输入/从设备输出引脚。
6.通讯过程
在这里插入图片描述
MOSI 与 MISO 的信号只在 NSS 为低电平的时候才有效，在 SCK 的每个时钟周期 MOSI 和 MISO 传输一位数据。

二、OLED显示屏显示数据

（一）程序准备

0.96寸OLED显示屏相关介绍
点进链接划到最下面，有需要的资料。
在这里插入图片描述

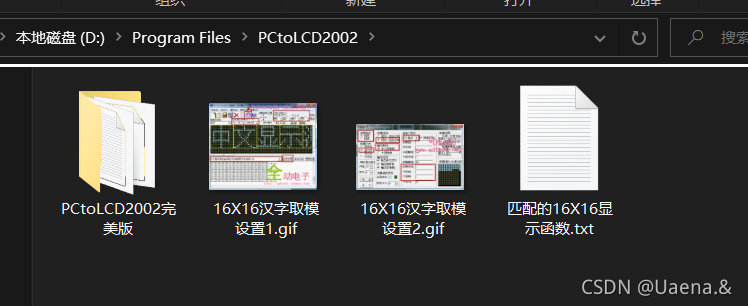

下载字模工具PCtoLCD2002，解压。

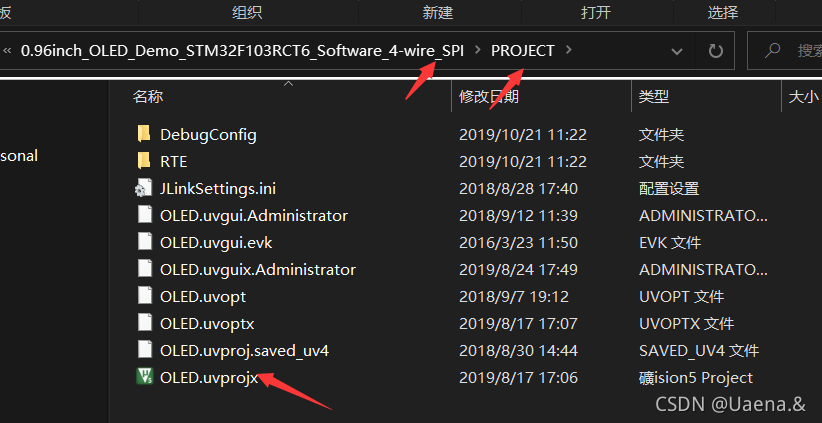

下载程序资料包，解压，选择本实验Demo文件，使用keil打开
文件路径：D:\KeilProjects\0.96inch_SPI_OLED_Module_SSD1306_MSP096X_V1.0\1-Demo\Demo_STM32\0.96inch_OLED_Demo_STM32F103RCT6_Software_4-wire_SPI
在这里插入图片描述

（二）字模提取

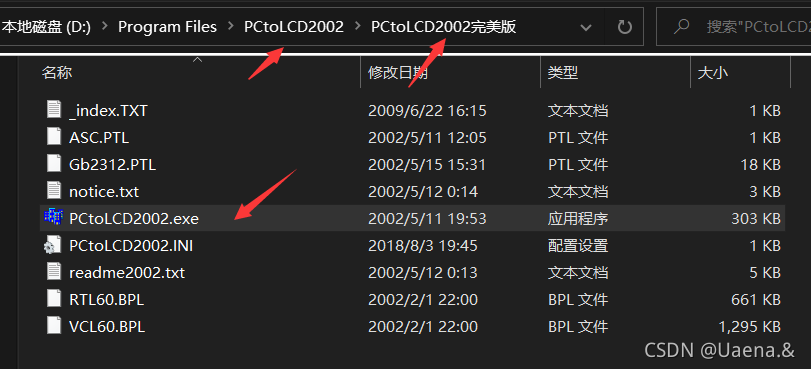

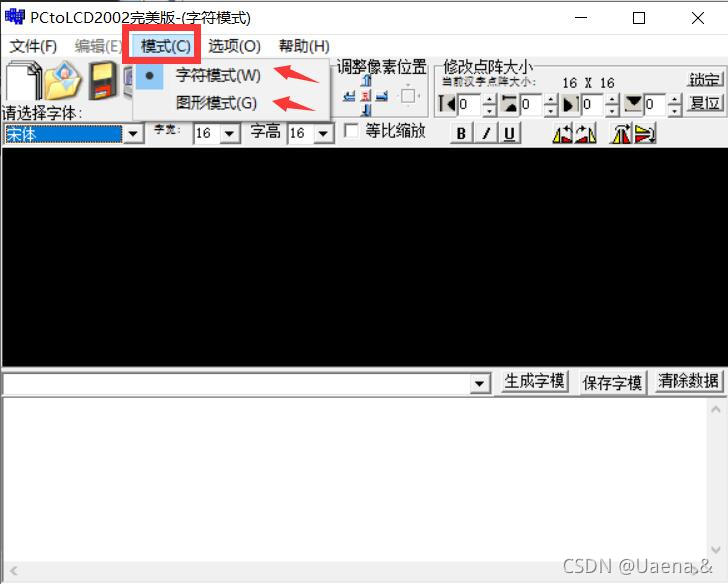

打开字模工具PCtoLCD2002。
在这里插入图片描述
根据需求选择模式（需要显示中英文或者符号，选择字符模式，如需要显示BMP单色图片，则选择图形模式）。本实验需要显示名字，即选择字符模式。

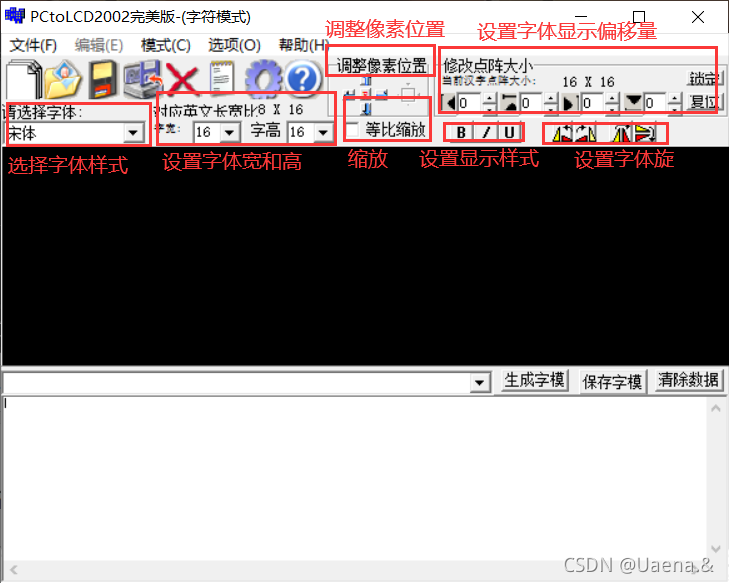

一些设置。

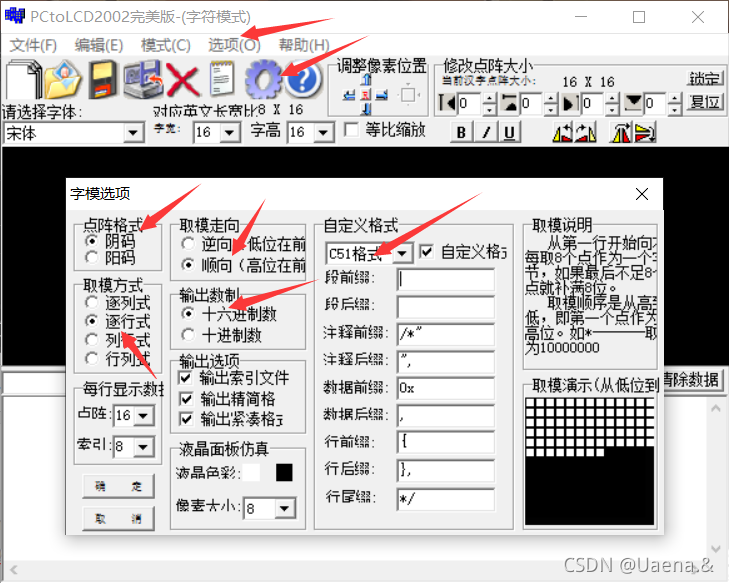

点击选项或齿轮图标进行取模设置，设置完点击确定。
在这里插入图片描述
开始取模，输入取模内容，然后点击生成字模。

0x20,0x00,0x20,0x00,0x20,0x7C,0x7E,0x44,0x48,0x44,0x88,0x44,0x08,0x44,0x08,0x44,
0xFF,0x44,0x08,0x44,0x14,0x44,0x14,0x44,0x22,0x7C,0x22,0x44,0x42,0x00,0x80,0x00,/*"知",0*/
0x00,0x00,0x3F,0xF8,0x21,0x08,0x21,0x08,0x2F,0xE8,0x21,0x08,0x22,0x88,0x24,0x48,
0x28,0x28,0x3F,0xF8,0x01,0x00,0x08,0x84,0x48,0x92,0x48,0x12,0x87,0xF0,0x00,0x00,/*"恩",1*/
0x02,0x00,0x02,0x08,0x3F,0xD0,0x02,0x20,0x02,0x40,0xFF,0xFE,0x01,0x00,0x02,0x00,
0x0C,0x10,0x18,0xE0,0x2F,0x00,0x48,0x08,0x88,0x08,0x08,0x08,0x07,0xF8,0x00,0x00,/*"老",2*/
0x20,0x20,0x13,0xFE,0x92,0x22,0x42,0x20,0x4B,0xFC,0x12,0x84,0xE4,0x48,0x24,0x30,
0x29,0xCE,0x04,0x00,0xFF,0xFE,0x08,0x20,0x1C,0x40,0x03,0x80,0x0C,0x70,0x70,0x08,/*"婆",3*/

（三）代码修改

1.字模的存储代码
将前文中复制的信息，添加到如下的位置
在这里插入图片描述
2.显示代码

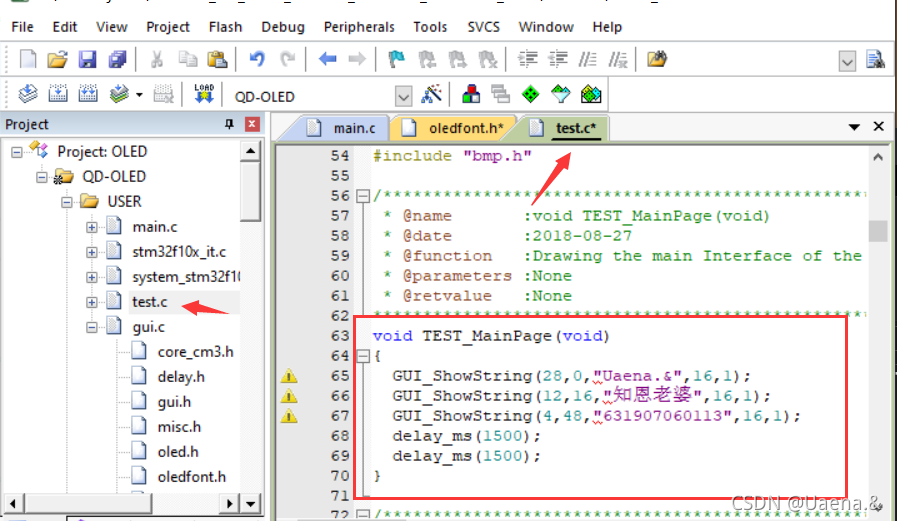

在test.c文件中，将此位置的代码更改为如下的代码，注意显示出的内容根据自己的需要进行替换

void TEST_MainPage(void)
{
	GUI_ShowString(28,0,"Uaena.&",16,1);
	GUI_ShowString(12,16,"知恩老婆",16,1);
	GUI_ShowString(4,48,"631907060113",16,1);
	delay_ms(1500);
	delay_ms(1500);
}

在这里插入图片描述
3.主函数

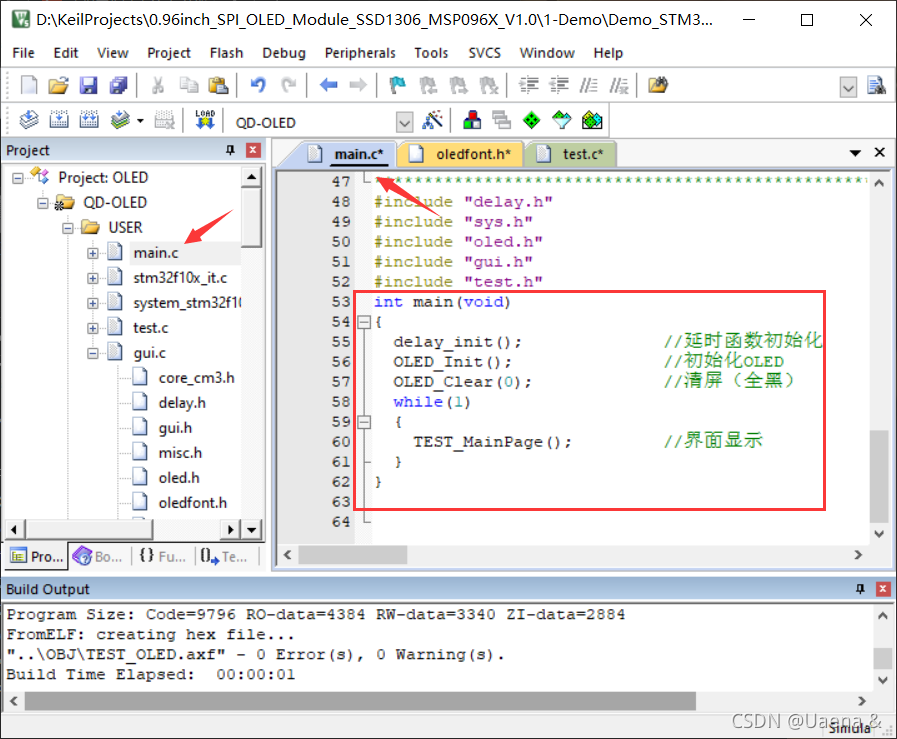

在main.c文件中，修改主函数的代码

int main(void)
{
	delay_init();	    	       //延时函数初始化
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);             //清屏（全黑）
	while(1)
	{
		TEST_MainPage();         //界面显示
	}
}

在这里插入图片描述

（四）烧录运行

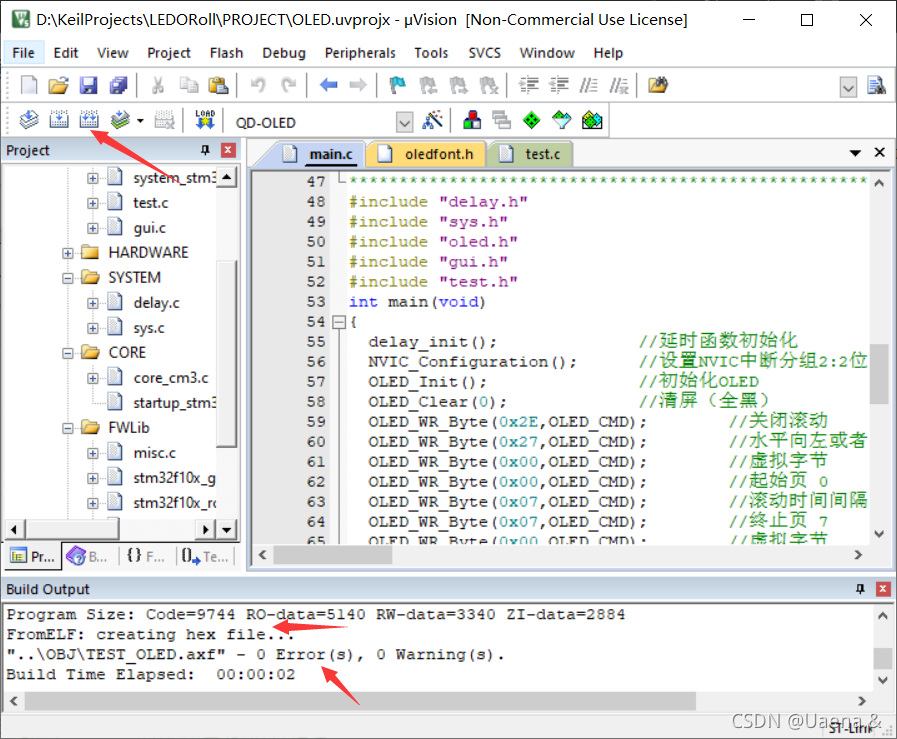

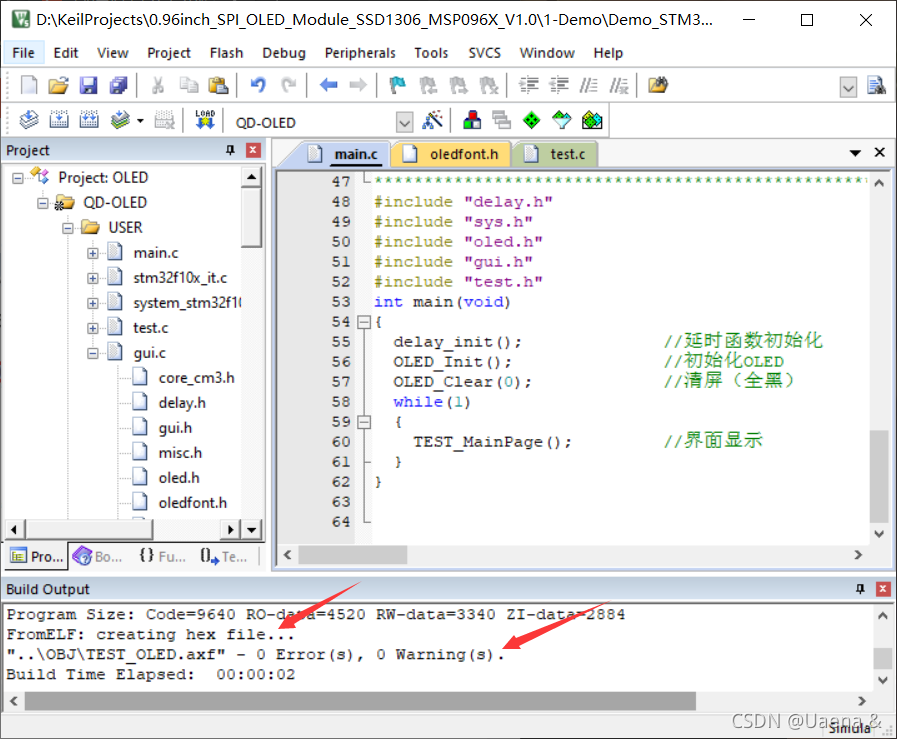

Build一下，没有错误，已生成了Hex文件。
在这里插入图片描述

三、显示AHT20的温度和湿度

之前实现了基于STM32的基于I2C协议实现温湿度采集和使用OLED显示屏显示数据。需要将两者结合，实现在OLED显示屏上显示使用AHT20采集到的温湿度信息。需要在实现串口显示的工程中，添加有关于OLED显示的代码。

（一）程序准备

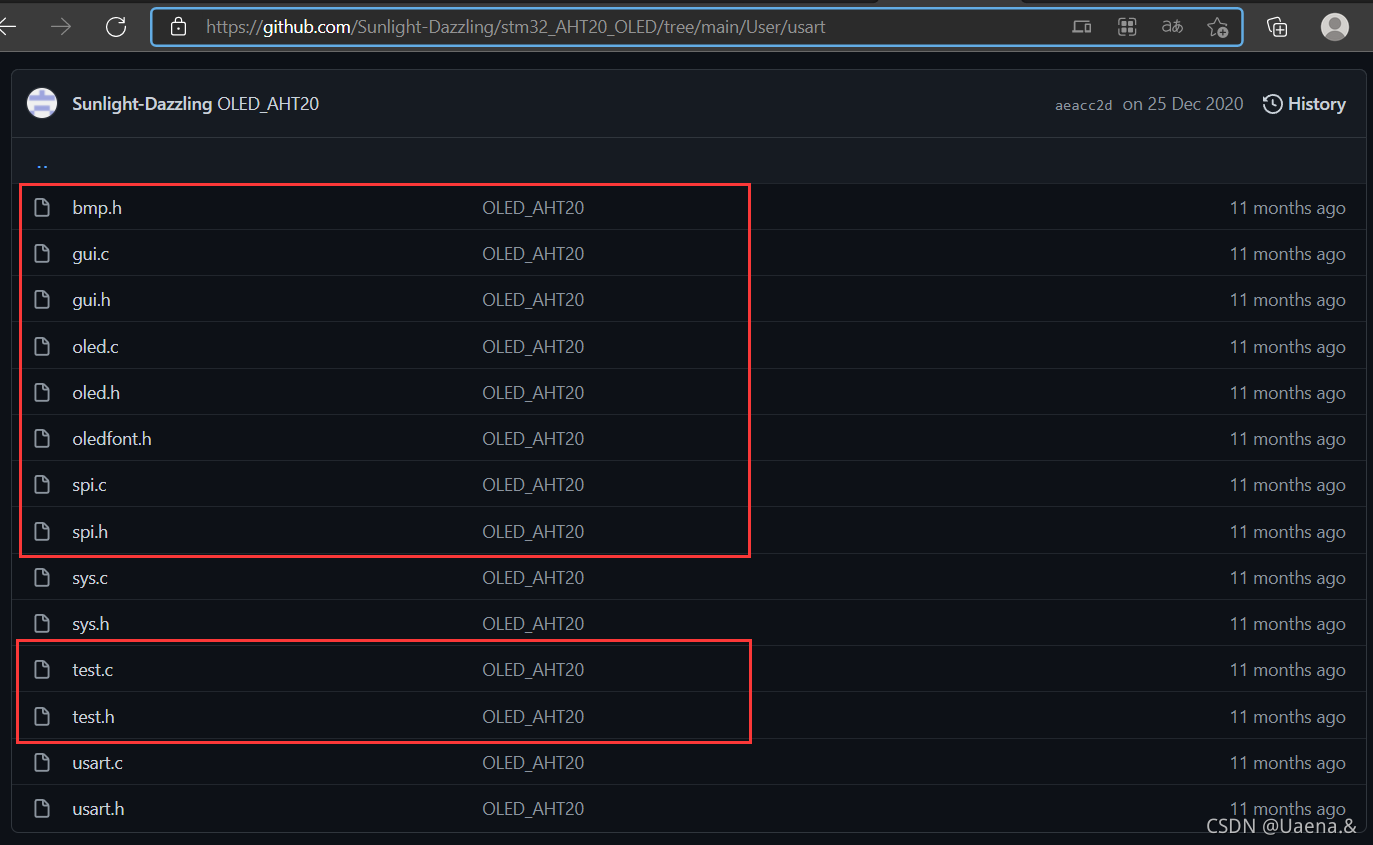

在这个链接中下载OLED数据显示的代码，下载框选出的代码：
https://github.com/Sunlight-Dazzling/stm32_AHT20_OLED/tree/main/User/usart
在这里插入图片描述

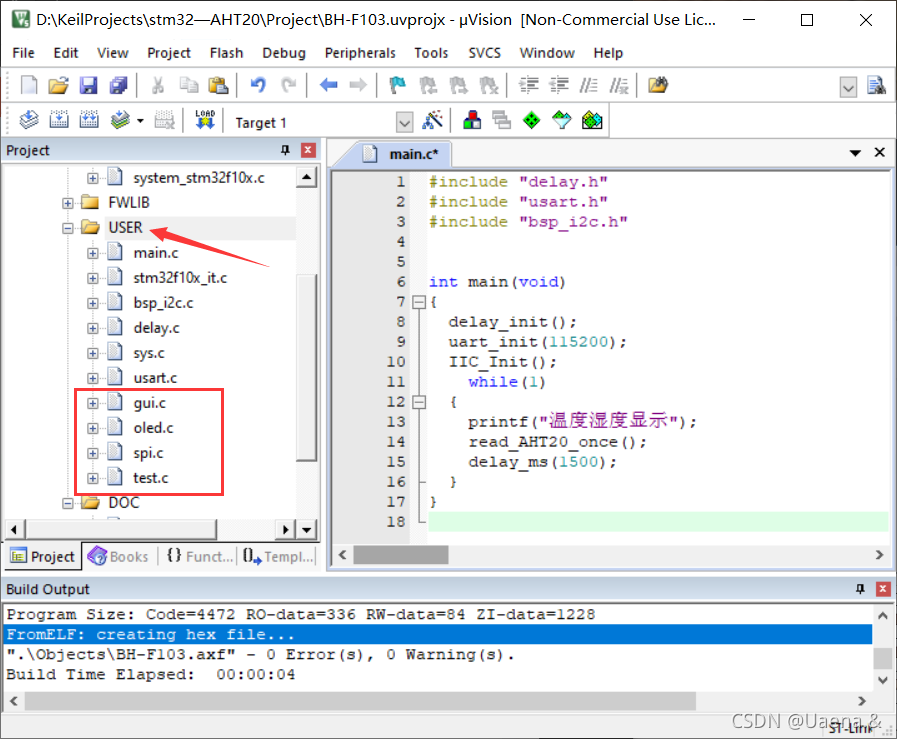

将下载的代码文件添加到之前AHT20温湿度传感器数据采集工程中的USER中

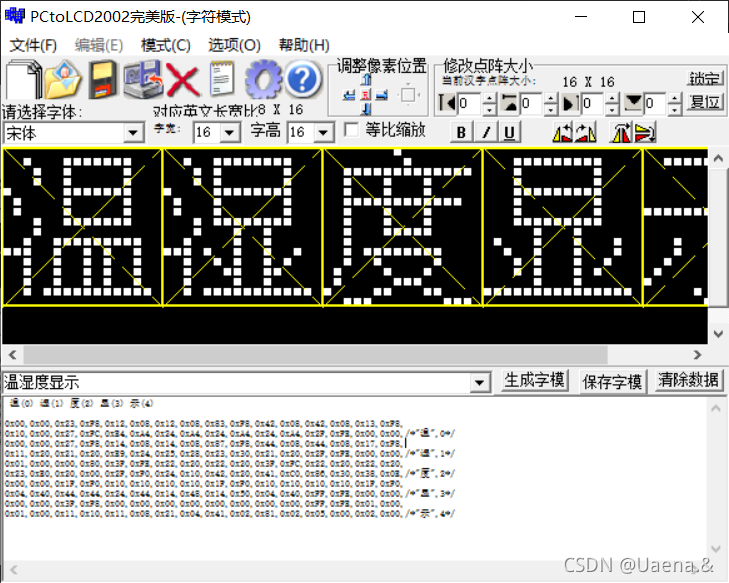

（二）文字取模

在这里插入图片描述

0x00,0x00,0x23,0xF8,0x12,0x08,0x12,0x08,0x83,0xF8,0x42,0x08,0x42,0x08,0x13,0xF8,
0x10,0x00,0x27,0xFC,0xE4,0xA4,0x24,0xA4,0x24,0xA4,0x24,0xA4,0x2F,0xFE,0x00,0x00,/*"温",0*/
0x00,0x00,0x27,0xF8,0x14,0x08,0x14,0x08,0x87,0xF8,0x44,0x08,0x44,0x08,0x17,0xF8,
0x11,0x20,0x21,0x20,0xE9,0x24,0x25,0x28,0x23,0x30,0x21,0x20,0x2F,0xFE,0x00,0x00,/*"湿",1*/
0x01,0x00,0x00,0x80,0x3F,0xFE,0x22,0x20,0x22,0x20,0x3F,0xFC,0x22,0x20,0x22,0x20,
0x23,0xE0,0x20,0x00,0x2F,0xF0,0x24,0x10,0x42,0x20,0x41,0xC0,0x86,0x30,0x38,0x0E,/*"度",2*/
0x00,0x00,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,0x10,0x10,0x10,0x10,0x1F,0xF0,
0x04,0x40,0x44,0x44,0x24,0x44,0x14,0x48,0x14,0x50,0x04,0x40,0xFF,0xFE,0x00,0x00,/*"显",3*/
0x00,0x00,0x3F,0xF8,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0xFF,0xFE,0x01,0x00,
0x01,0x00,0x11,0x10,0x11,0x08,0x21,0x04,0x41,0x02,0x81,0x02,0x05,0x00,0x02,0x00,/*"示",4*/

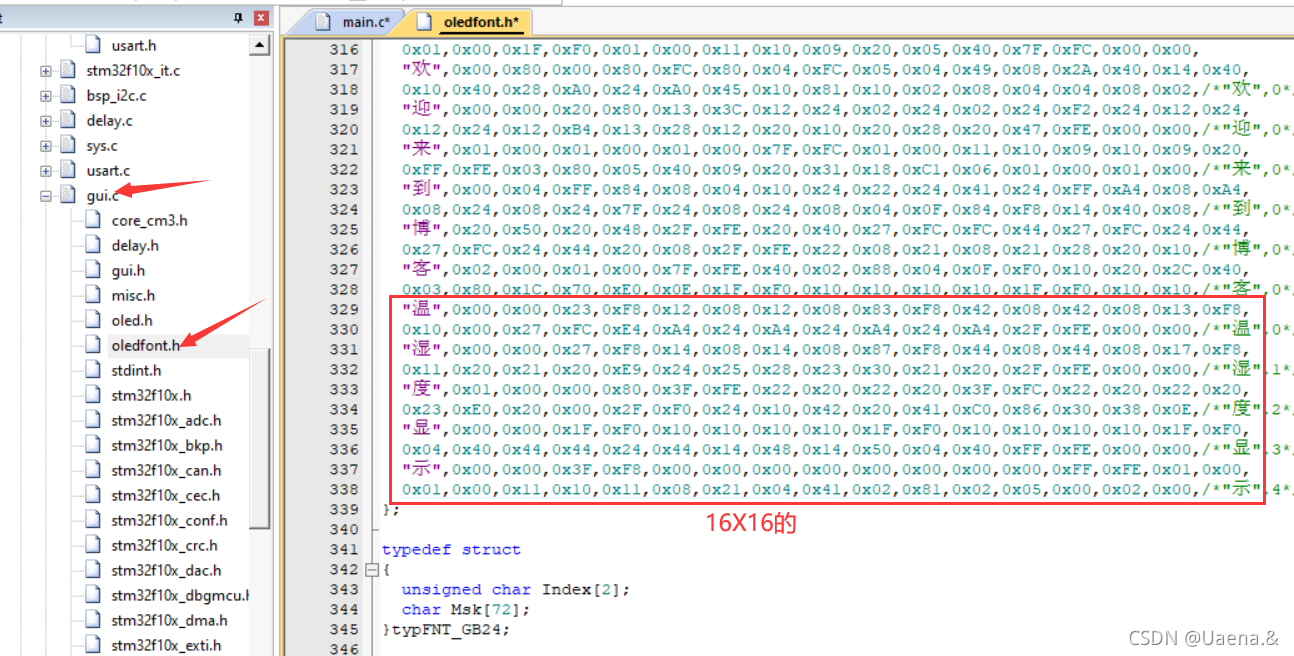

将上述信息添加到oledfont.h文件中
在这里插入图片描述

（三）修改代码

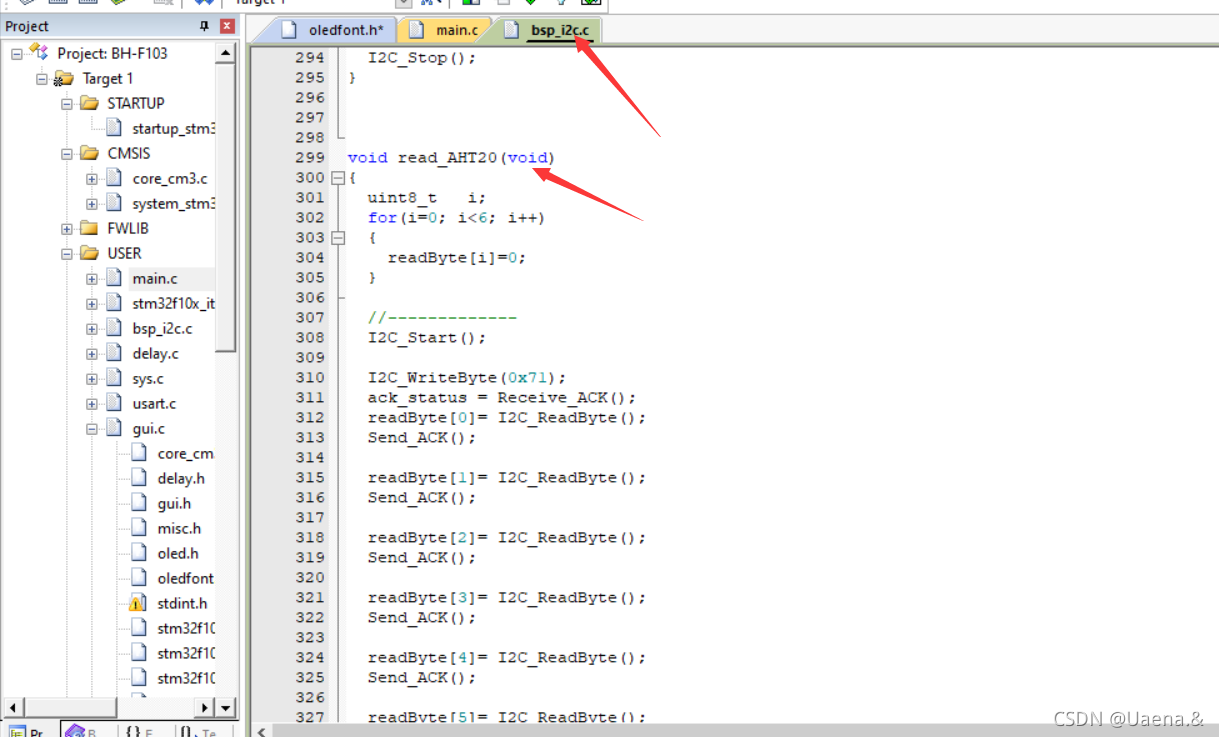

1.温湿度显示代码

void read_AHT20(void)
{
	uint8_t   i;
	for(i=0; i<6; i++)
	{
		readByte[i]=0;
	}

	I2C_Start();

	I2C_WriteByte(0x71);
	ack_status = Receive_ACK();
	readByte[0]= I2C_ReadByte();
	Send_ACK();

	readByte[1]= I2C_ReadByte();
	Send_ACK();

	readByte[2]= I2C_ReadByte();
	Send_ACK();

	readByte[3]= I2C_ReadByte();
	Send_ACK();

	readByte[4]= I2C_ReadByte();
	Send_ACK();

	readByte[5]= I2C_ReadByte();
	SendNot_Ack();
	//Send_ACK();

	I2C_Stop();

	if( (readByte[0] & 0x68) == 0x08 )
	{
		H1 = readByte[1];
		H1 = (H1<<8) | readByte[2];
		H1 = (H1<<8) | readByte[3];
		H1 = H1>>4;

		H1 = (H1*1000)/1024/1024;

		T1 = readByte[3];
		T1 = T1 & 0x0000000F;
		T1 = (T1<<8) | readByte[4];
		T1 = (T1<<8) | readByte[5];

		T1 = (T1*2000)/1024/1024 - 500;

		AHT20_OutData[0] = (H1>>8) & 0x000000FF;
		AHT20_OutData[1] = H1 & 0x000000FF;

		AHT20_OutData[2] = (T1>>8) & 0x000000FF;
		AHT20_OutData[3] = T1 & 0x000000FF;
	}
	else
	{
		AHT20_OutData[0] = 0xFF;
		AHT20_OutData[1] = 0xFF;

		AHT20_OutData[2] = 0xFF;
		AHT20_OutData[3] = 0xFF;
		printf("lyy");
	}
	printf("\r\n");

	printf("温度:%d%d.%d",T1/100,(T1/10)%10,T1%10);
	printf("湿度:%d%d.%d",H1/100,(H1/10)%10,H1%10);
	printf("\r\n");
	t=T1/10;
	t1=T1%10;
	a=(float)(t+t1*0.1);
	h=H1/10;
	h1=H1%10;
	b=(float)(h+h1*0.1);
	sprintf(strTemp,"%.1f",a);   //调用Sprintf函数把DHT11的温度数据格式化到字符串数组变量strTemp中
	sprintf(strHumi,"%.1f",b);    //调用Sprintf函数把DHT11的湿度数据格式化到字符串数组变量strHumi中
	//printf(strTemp);
	//printf("/r/n");
	GUI_ShowCHinese(16,00,16,"温湿度显示",1);
	GUI_ShowCHinese(16,20,16,"温度",1);
	GUI_ShowString(53,20,strTemp,16,1);
	GUI_ShowCHinese(16,38,16,"湿度",1);
	GUI_ShowString(53,38,strHumi,16,1);
	delay_ms(1500);
	delay_ms(1500);
	delay_ms(1500);
	delay_ms(1500);
}

在这里插入图片描述
2.主函数

#include "delay.h"
#include "usart.h"
#include "bsp_i2c.h"
#include "sys.h"

#include "oled.h"
#include "gui.h"
#include "test.h"

int main(void)
{
	delay_init();	    	       //延时函数初始化
	uart_init(115200);
	IIC_Init();

	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);
	while(1)
	{
		//printf("温度湿度显示");
		read_AHT20_once();
		OLED_Clear(0);
		delay_ms(1500);
  }
}

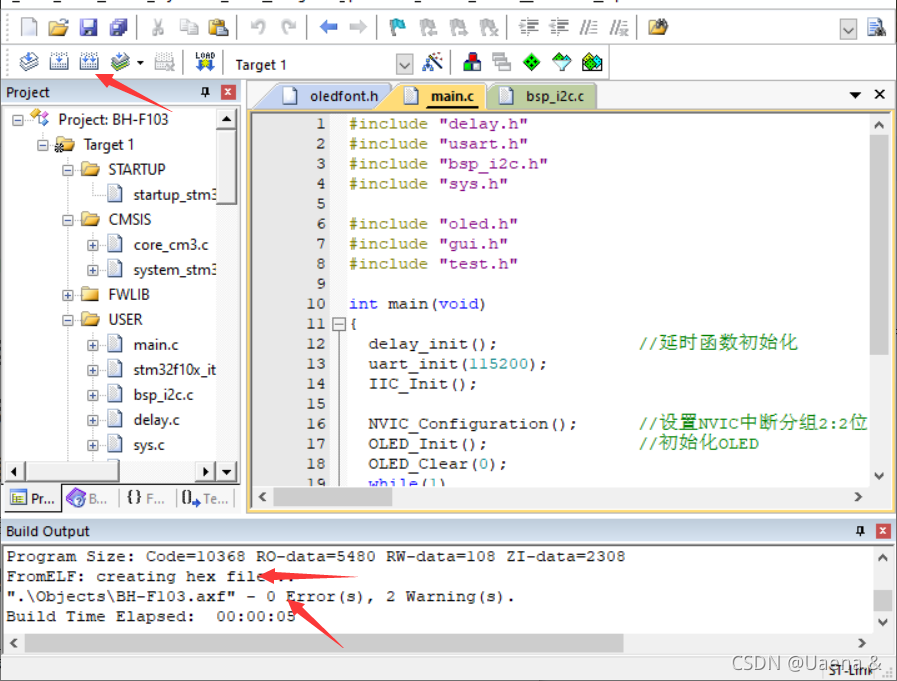

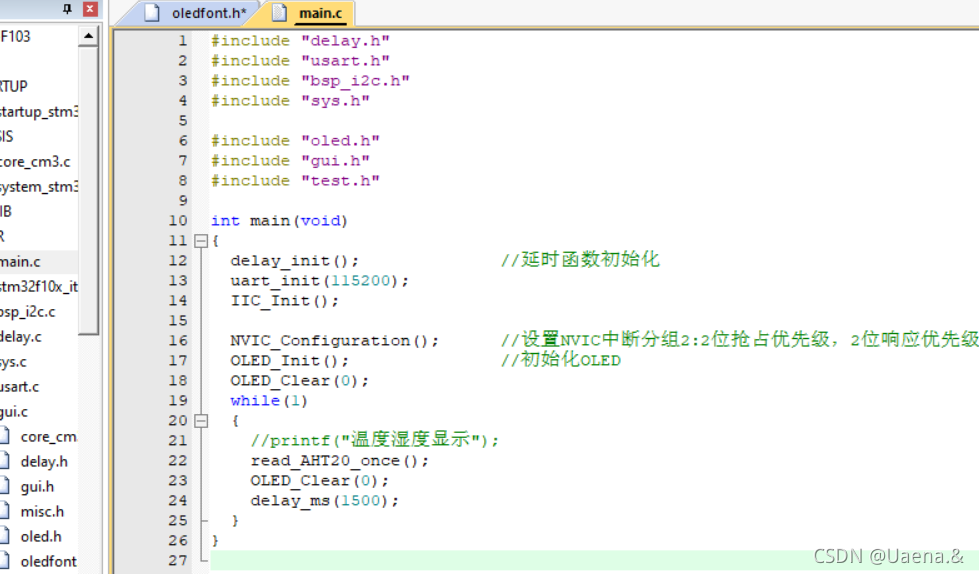

在这里插入图片描述

（四）烧录运行

在这里插入图片描述

四、滚动显示长字符

（一）程序准备

程序代码可以沿用第一步里显示数据的代码。

（二）文字取模

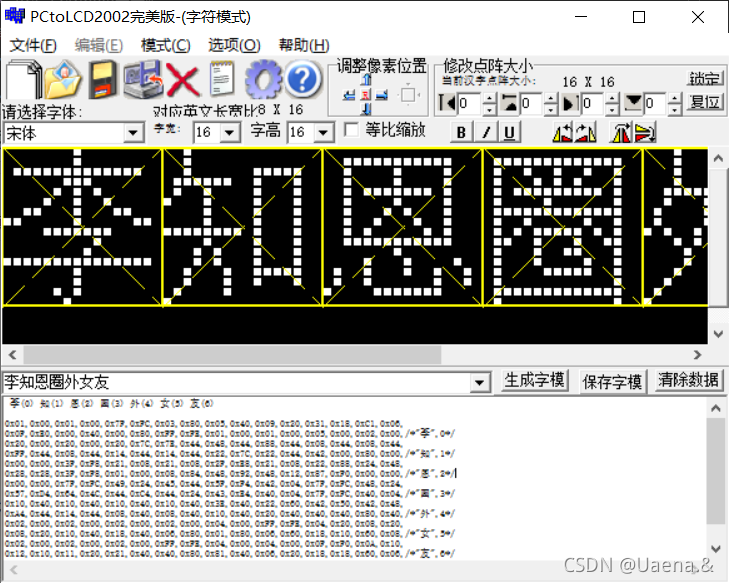

在这里插入图片描述

0x01,0x00,0x01,0x00,0x7F,0xFC,0x03,0x80,0x05,0x40,0x09,0x20,0x31,0x18,0xC1,0x06,
0x0F,0xE0,0x00,0x40,0x00,0x80,0xFF,0xFE,0x01,0x00,0x01,0x00,0x05,0x00,0x02,0x00,/*"李",0*/
0x20,0x00,0x20,0x00,0x20,0x7C,0x7E,0x44,0x48,0x44,0x88,0x44,0x08,0x44,0x08,0x44,
0xFF,0x44,0x08,0x44,0x14,0x44,0x14,0x44,0x22,0x7C,0x22,0x44,0x42,0x00,0x80,0x00,/*"知",1*/
0x00,0x00,0x3F,0xF8,0x21,0x08,0x21,0x08,0x2F,0xE8,0x21,0x08,0x22,0x88,0x24,0x48,
0x28,0x28,0x3F,0xF8,0x01,0x00,0x08,0x84,0x48,0x92,0x48,0x12,0x87,0xF0,0x00,0x00,/*"恩",2*/
0x00,0x00,0x7F,0xFC,0x49,0x24,0x45,0x44,0x5F,0xF4,0x42,0x04,0x7F,0xFC,0x48,0x24,
0x57,0xD4,0x64,0x4C,0x44,0xC4,0x44,0x24,0x43,0xE4,0x40,0x04,0x7F,0xFC,0x40,0x04,/*"圈",3*/
0x10,0x40,0x10,0x40,0x10,0x40,0x10,0x40,0x3E,0x40,0x22,0x60,0x42,0x50,0x42,0x48,
0xA4,0x44,0x14,0x44,0x08,0x40,0x08,0x40,0x10,0x40,0x20,0x40,0x40,0x40,0x80,0x40,/*"外",4*/
0x02,0x00,0x02,0x00,0x02,0x00,0x02,0x00,0x04,0x00,0xFF,0xFE,0x04,0x20,0x08,0x20,
0x08,0x20,0x10,0x40,0x18,0x40,0x06,0x80,0x01,0x80,0x06,0x60,0x18,0x10,0x60,0x08,/*"女",5*/
0x02,0x00,0x02,0x00,0x02,0x00,0xFF,0xFE,0x04,0x00,0x04,0x00,0x0F,0xF0,0x0A,0x10,
0x12,0x10,0x11,0x20,0x21,0x40,0x40,0x80,0x81,0x40,0x06,0x20,0x18,0x18,0x60,0x06,/*"友",6*/

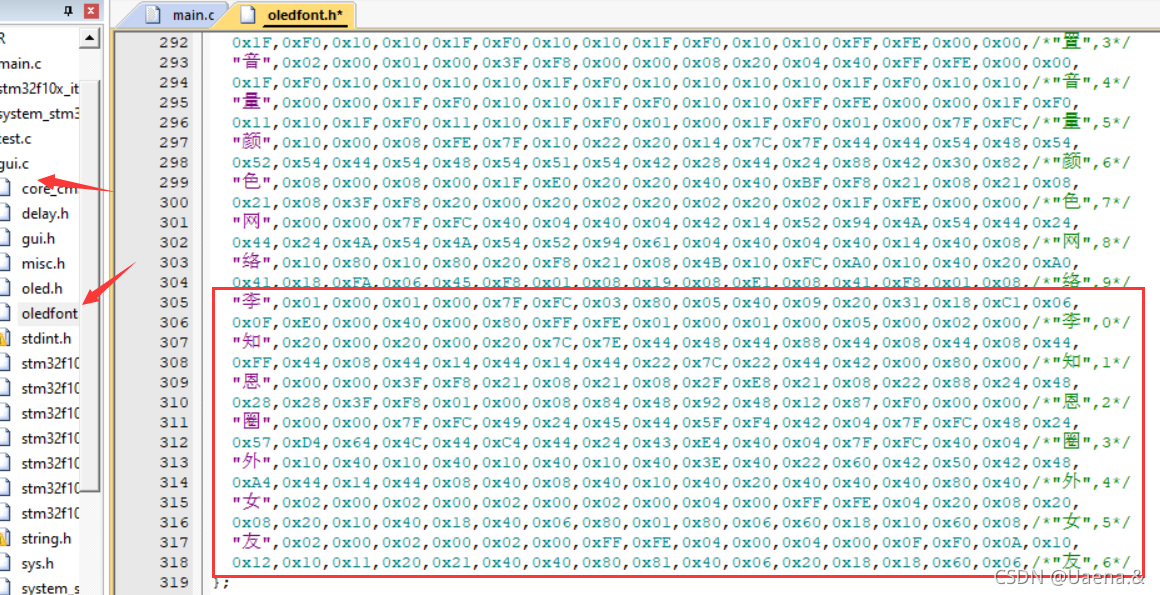

将上述信息添加到oledfont.h文件中
在这里插入图片描述

（三）修改代码

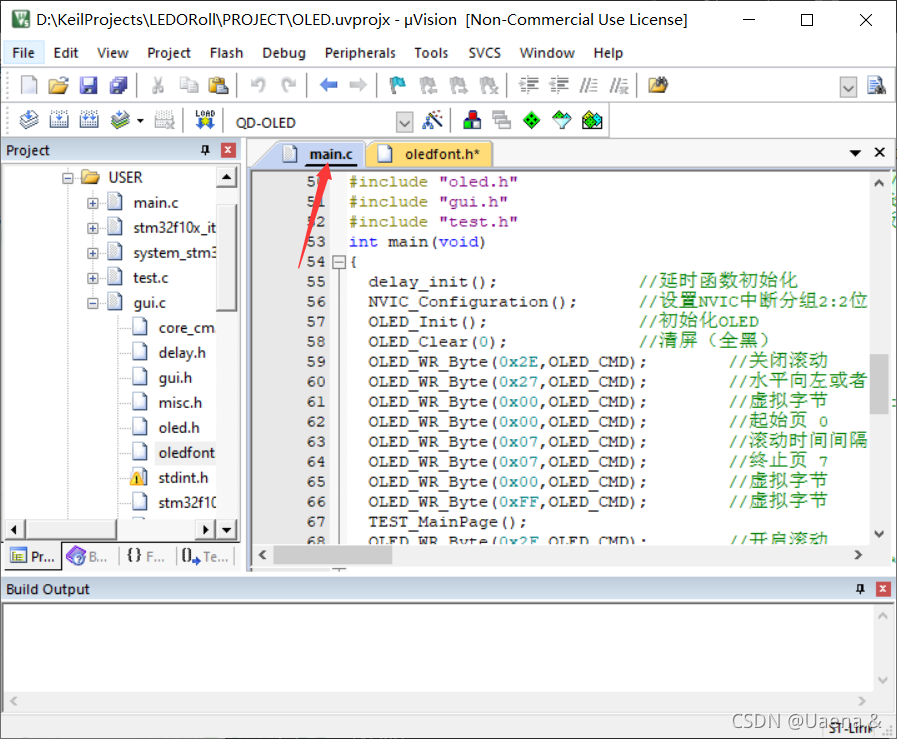

1.主函数main.c

int main(void)
{
	delay_init();	    	       //延时函数初始化
	NVIC_Configuration(); 	   //设置NVIC中断分组2:2位抢占优先级，2位响应优先级
	OLED_Init();			         //初始化OLED
	OLED_Clear(0);             //清屏（全黑）
	OLED_WR_Byte(0x2E,OLED_CMD);        //关闭滚动
    OLED_WR_Byte(0x27,OLED_CMD);        //水平向左或者右滚动 26/27
    OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0x00,OLED_CMD);        //起始页 0
	OLED_WR_Byte(0x07,OLED_CMD);        //滚动时间间隔
	OLED_WR_Byte(0x07,OLED_CMD);        //终止页 7
	OLED_WR_Byte(0x00,OLED_CMD);        //虚拟字节
	OLED_WR_Byte(0xFF,OLED_CMD);        //虚拟字节
	TEST_MainPage();
	OLED_WR_Byte(0x2F,OLED_CMD);        //开启滚动
	while(1)
	{}
}

在这里插入图片描述

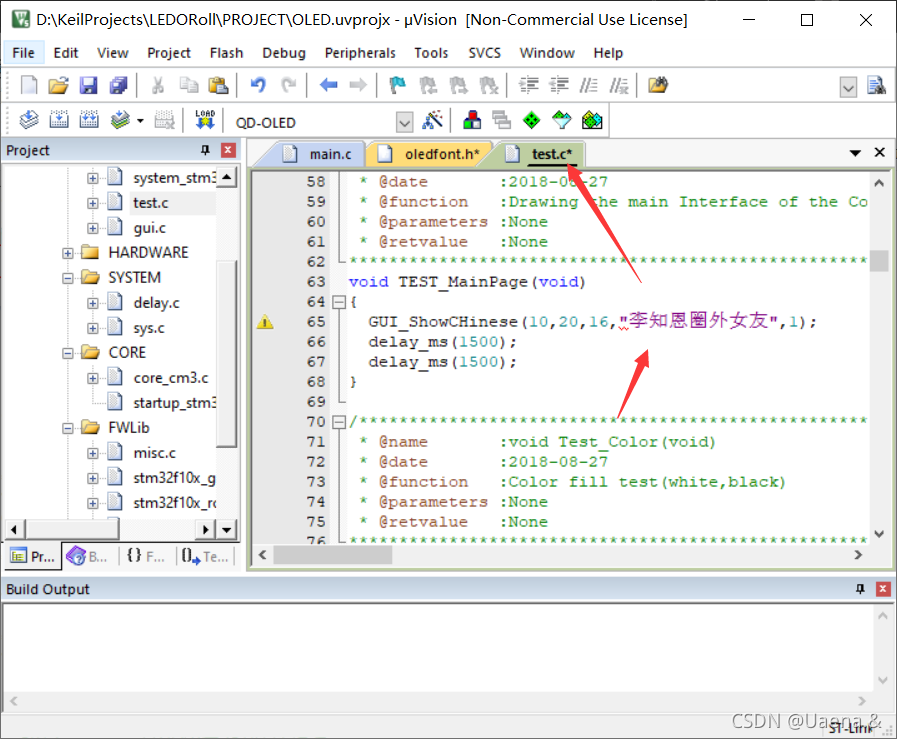

2.显示函数test.c

void TEST_MainPage(void)
{
	GUI_ShowCHinese(10,20,16,"李知恩圈外女友",1);
	delay_ms(1500);
	delay_ms(1500);
}

在这里插入图片描述

（四）烧录运行

在这里插入图片描述

参考文献

基于STM32的0.96寸OLED显示屏显示数据
 基于STM32的OLED显示屏显示数据
 基于STM32的温湿度采集——OLED显示
 基于STM32的OLED显示屏显示AHT20的温度和湿度
 0.96寸OLED在STM32f103上实现滚动显示长字符
 基于STM32的OLED滚动宣示长字符
