了解实时时钟RTC的原理。STM32芯片自带RTC，因此不须像其他MCU需外接RTC模块。请编程实现STM32的日历读取、设置和输出。要求：
1）读取RTC初始时间，验证是否为 1970年1月1日零分零秒；
2）将RTC时间调整为当前时间，并以 2021年x月x日x分x秒的格式从串口输出(或输出到OLED屏)，每1s改变一次；
3）如果输出内容中需加入“星期x”，请修改代码。

一、RTC时钟原理

1.简介
RTC (Real Time Clock)：实时时钟
RTC是个独立的定时器。RTC模块拥有一个连续计数的计数器，在相应的软件配置下，可以提供时钟日历的功能。修改计数器的值可以重新设置当前时间和日期 RTC还包含用于管理低功耗模式的自动唤醒单元。

在断电情况下 RTC仍可以独立运行 只要芯片的备用电源一直供电,RTC上的时间会一直走。

RTC实质是一个掉电后还继续运行的定时器,从定时器的角度来看,相对于通用定时器TIM外设,它的功能十分简单,只有计时功能(也可以触发中断)。但其高级指出也就在于掉电之后还可以正常运行。

两个 32 位寄存器包含二进码十进数格式 (BCD) 的秒、分钟、小时（ 12 或 24 小时制）、星期几、日期、月份和年份。此外，还可提供二进制格式的亚秒值。系统可以自动将月份的天数补偿为 28、29（闰年）、30 和 31 天。

上电复位后，所有RTC寄存器都会受到保护，以防止可能的非正常写访问。

无论器件状态如何（运行模式、低功耗模式或处于复位状态），只要电源电压保持在工作范围内，RTC使不会停止工作。
2.特征
①可编程的预分频系数：分频系数高为220。
②32位的可编程计数器，可用于较长时间段的测量。
③2个分离的时钟：用于APB1接口的PCLK1和RTC时钟(RTC时钟的频率必须小于PCLK1时钟 频率的四分之一以上)。

  • 三种RTC的时钟源：
    ①HSE时钟除以128；
    ②LSE振荡器时钟；
    ③LSI振荡器时钟

  • 2个独立的复位类型：
    ①APB1接口由系统复位；
    ②RTC核心(预分频器、闹钟、计数器和分频器)只能由后备域复位

  • 3个专门的可屏蔽中断：
    ①闹钟中断，用来产生一个软件可编程的闹钟中断。
    ②秒中断，用来产生一个可编程的周期性中断信号(长可达1秒)。
    ③溢出中断，指示内部可编程计数器溢出并回转为0的状态。

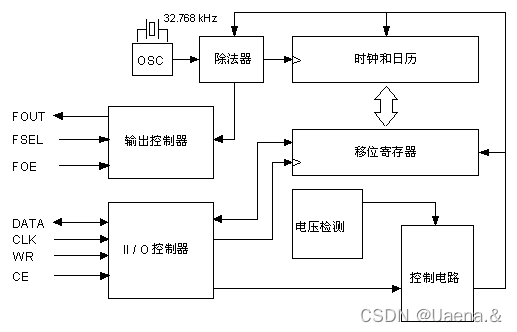

3.框图
在这里插入图片描述
RTC时钟的框图还是比较简单的，这里我们把他分成两个部分:

  • APB1 接口：用来和 APB1 总线相连。 此单元还包含一组 16 位寄存器，可通过 APB1 总线对其进行读写操作。APB1 接口由 APB1 总 线时钟驱动，用来与 APB1 总线连接。通过APB1接口可以访问RTC的相关寄存器（预分频值，计数器值，闹钟值）。
  • RTC 核心接口：由一组可编程计数器组成，分成两个主要模块。第一个模块是 RTC 的 预分频模块，它可编程产生 1 秒的 RTC 时间基准TR_CLK。RTC 的预分频模块包含了一个 20 位的可编程分频器(RTC 预分频器)。如果在 RTC_CR 寄存器中设置了相应的允许位，则在每个 TR_CLK 周期中 RTC 产生一个中断(秒中断)。第二个模块是一个 32 位的可编程计数器 （RTC_CNT），可被初始化为当前的系统时间，一个 32 位的时钟计数器，按秒钟计算，可以记 录 4294967296 秒，约合 136 年左右，作为一般应用，这已经是足够了的。

二、新建工程

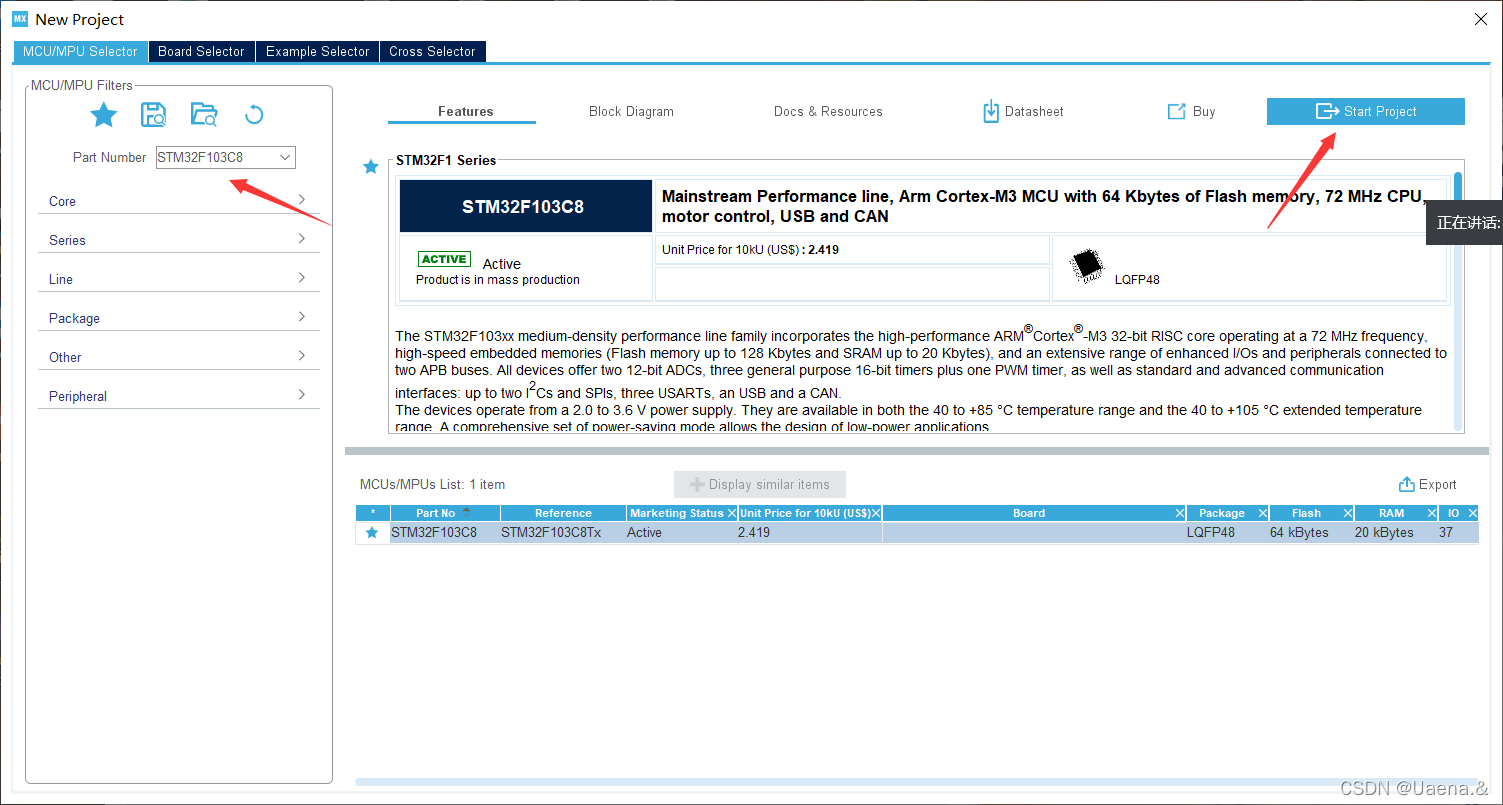

选择芯片
在这里插入图片描述

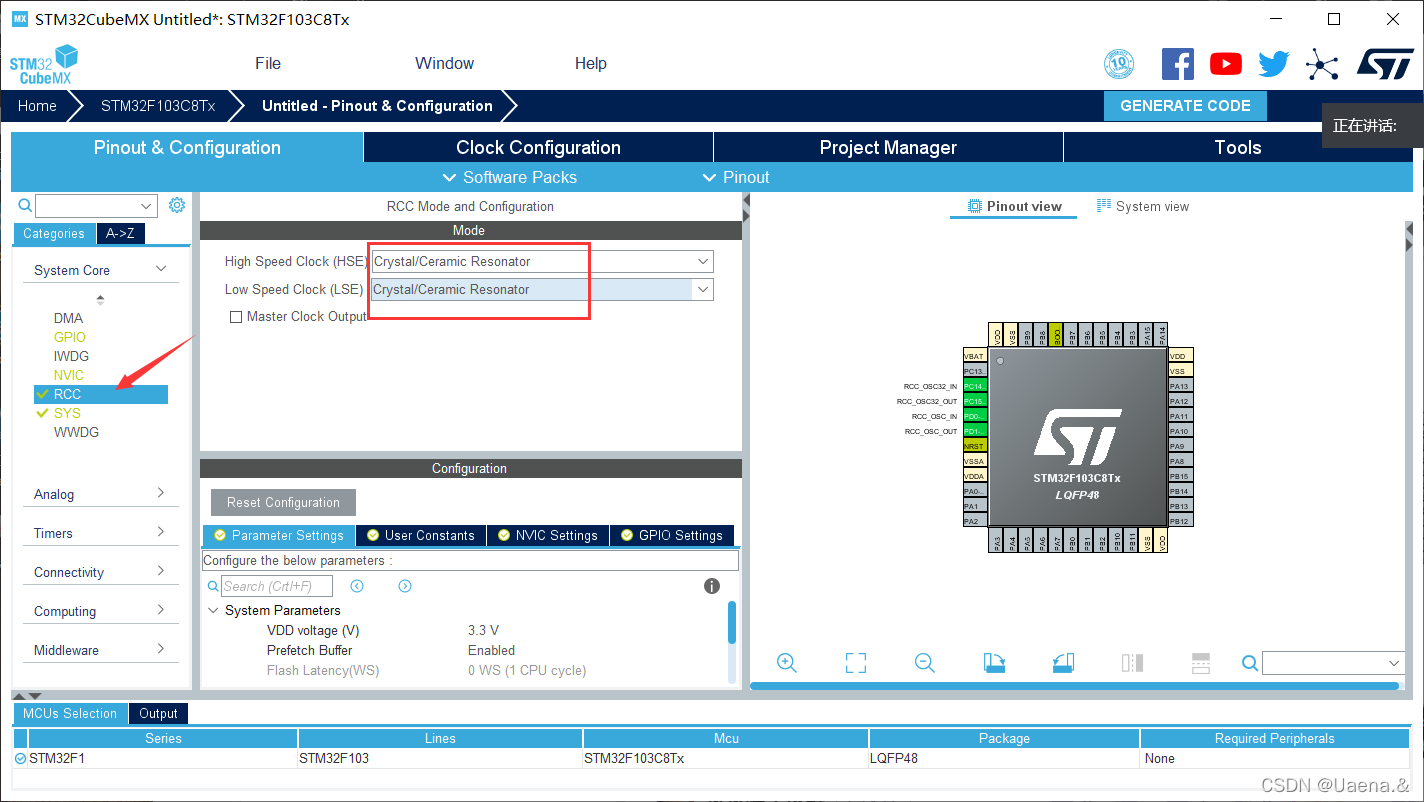

RCC
在这里插入图片描述

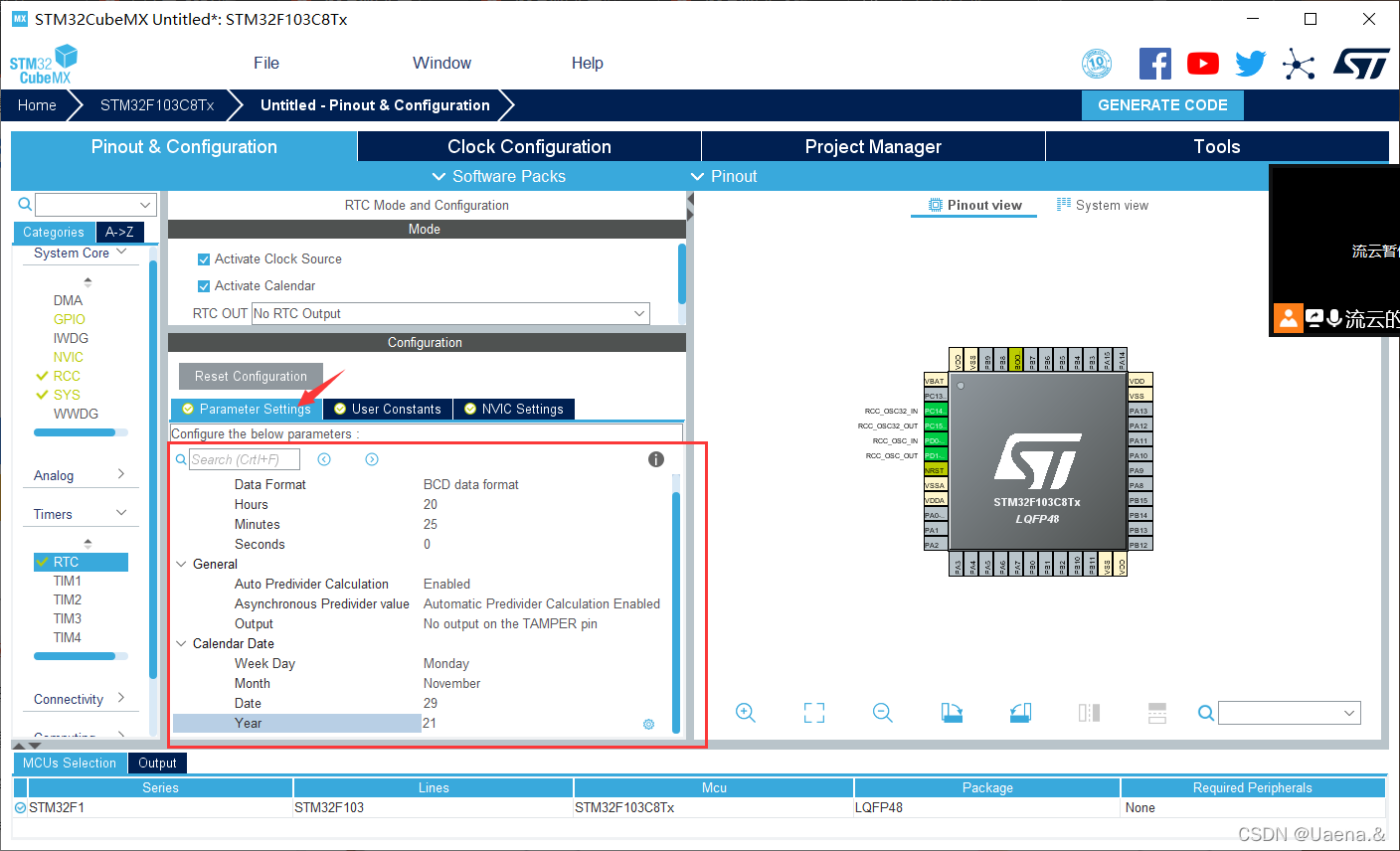

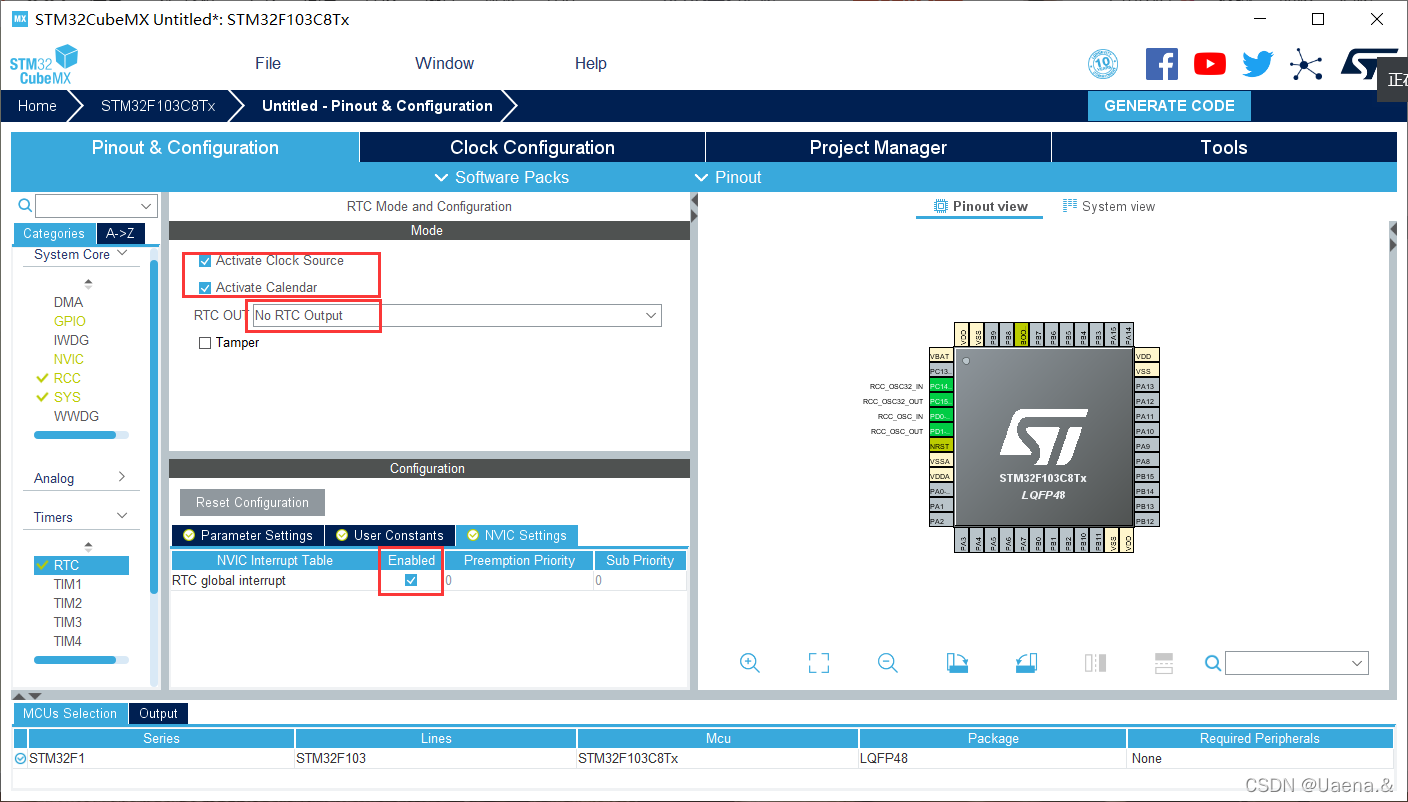

RTC
在这里插入图片描述
在这里插入图片描述

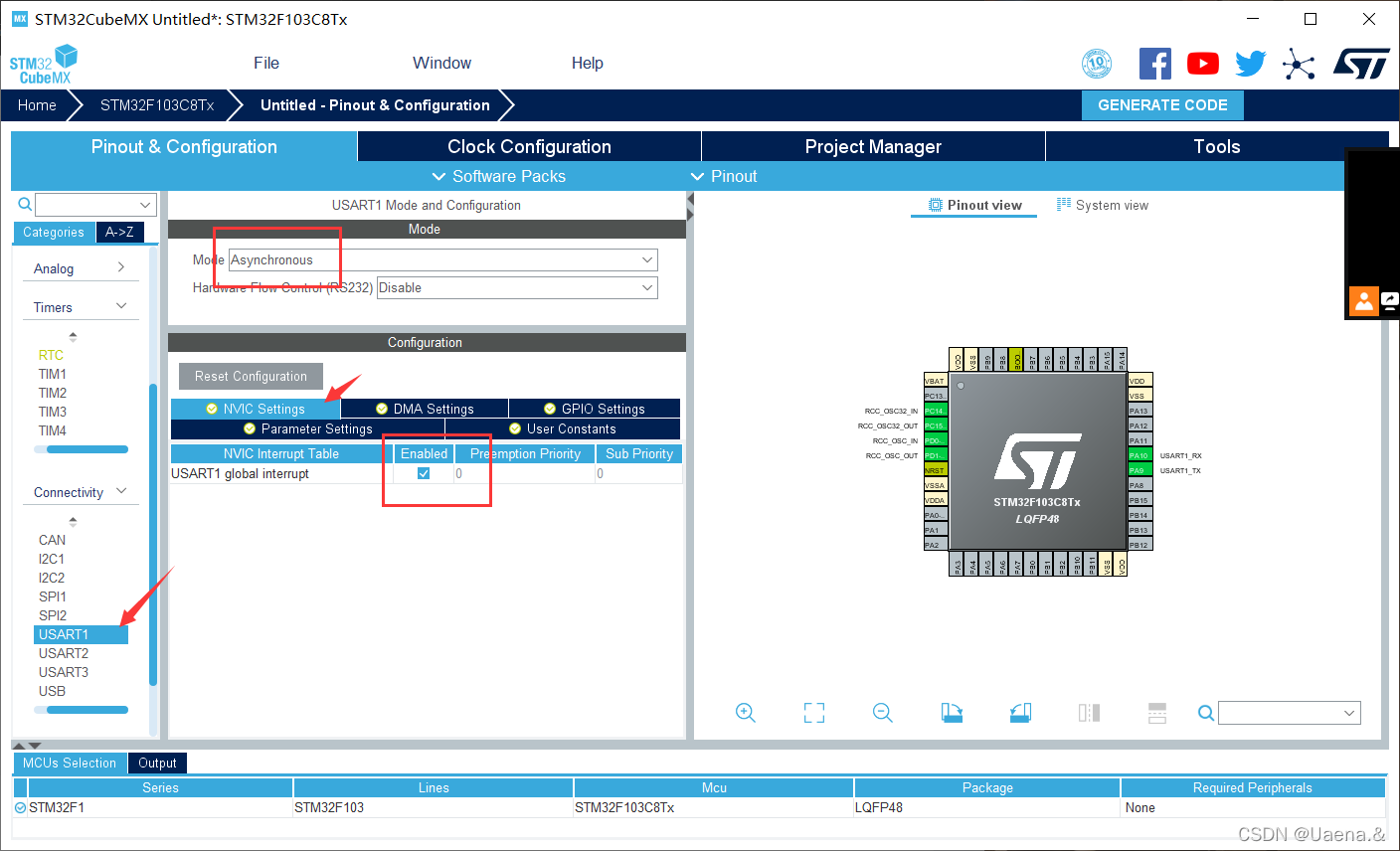

串口
在这里插入图片描述
时钟树
在这里插入图片描述

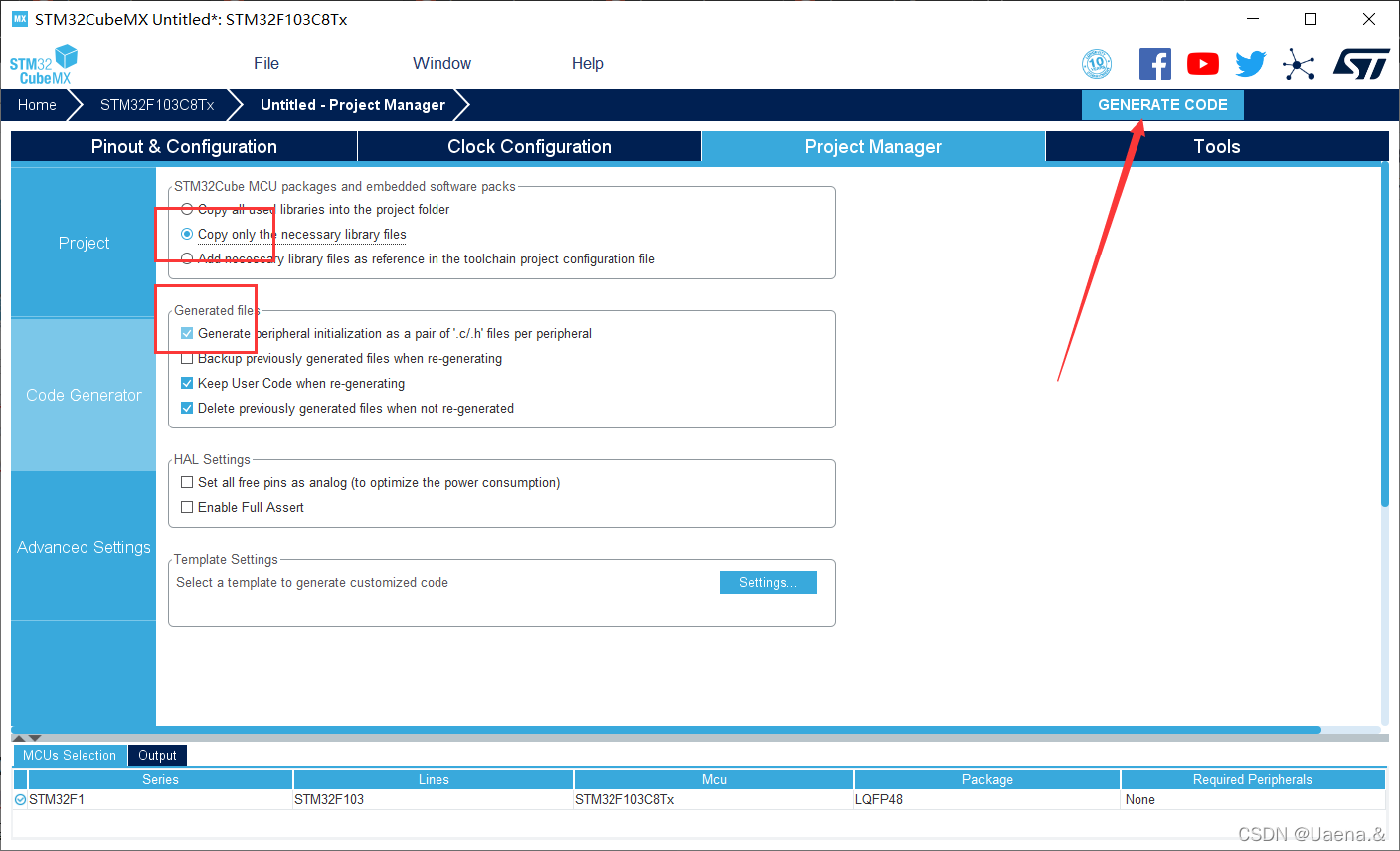

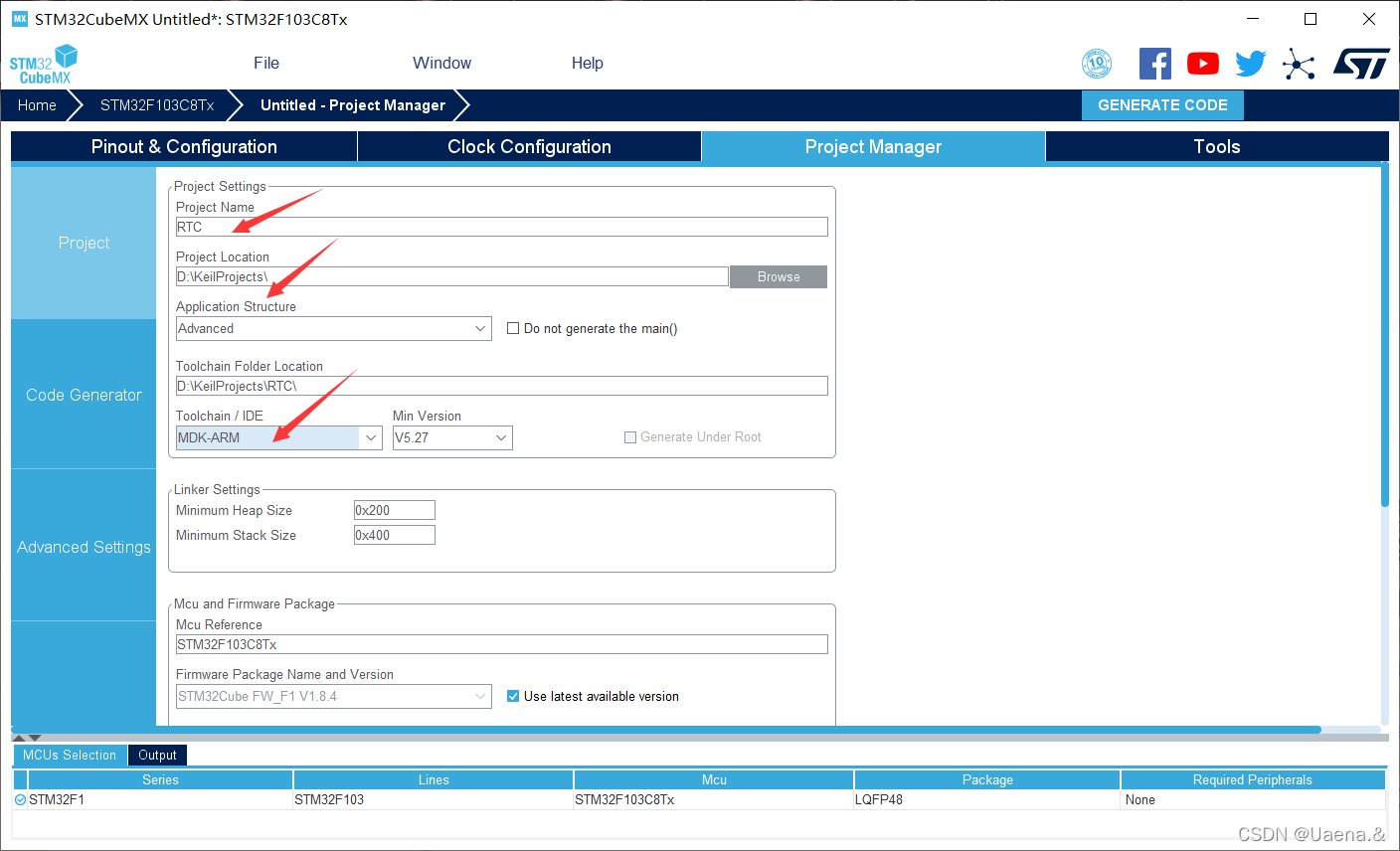

项目文件
在这里插入图片描述
点击GENERATE CODE创建工程
在这里插入图片描述

三、修改代码

/* USER CODE BEGIN Header */
/**
  ******************************************************************************
  * @file           : main.c
  * @brief          : Main program body
  ******************************************************************************
  * @attention
  *
  * <h2><center>&copy; Copyright (c) 2021 STMicroelectronics.
  * All rights reserved.</center></h2>
  *
  * This software component is licensed by ST under BSD 3-Clause license,
  * the "License"; You may not use this file except in compliance with the
  * License. You may obtain a copy of the License at:
  *                        opensource.org/licenses/BSD-3-Clause
  *
  ******************************************************************************
  */
/* USER CODE END Header */
/* Includes ------------------------------------------------------------------*/
#include "main.h"
#include "rtc.h"
#include "usart.h"
#include "gpio.h"
#include "stdio.h"
int fputc(int ch,FILE *f)
	{
		uint8_t temp[1]={ch};
		HAL_UART_Transmit(&huart1,temp,1,2);
		return ch;
	}
/* Private includes ----------------------------------------------------------*/
/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */

/* USER CODE END PTD */

/* Private define ------------------------------------------------------------*/
/* USER CODE BEGIN PD */
/* USER CODE END PD */

/* Private macro -------------------------------------------------------------*/
/* USER CODE BEGIN PM */

/* USER CODE END PM */

/* Private variables ---------------------------------------------------------*/

/* USER CODE BEGIN PV */

/* USER CODE END PV */

/* Private function prototypes -----------------------------------------------*/
void SystemClock_Config(void);
/* USER CODE BEGIN PFP */

/* USER CODE END PFP */

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */

/* USER CODE END 0 */

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{
  /* USER CODE BEGIN 1 */
RTC_DateTypeDef GetData;//获取日期结构体

	RTC_TimeTypeDef GetTime;//获取时间结构体
  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_RTC_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */
HAL_RTC_GetTime(&hrtc, &GetTime, RTC_FORMAT_BIN);//获取时间
      /* Get the RTC current Date */
      HAL_RTC_GetDate(&hrtc, &GetData, RTC_FORMAT_BIN);//获取日期

      /* Display date Format : yy/mm/dd */
      printf("%02d/%02d/%02d\r\n",2000 + GetData.Year, GetData.Month, GetData.Date);
		if(GetData.WeekDay==01)
		{
			printf("星期一\r\n");
		}
		else if(GetData.WeekDay==02)
		{
			printf("星期二\r\n");
		}
		else if(GetData.WeekDay==03)
		{
			printf("星期三\r\n");
		}
		else if(GetData.WeekDay==04)
		{
			printf("星期四\r\n");
		}
		else if(GetData.WeekDay==05)
		{
			printf("星期五\r\n");
		}
		else if(GetData.WeekDay==06)
		{
			printf("星期六\r\n");
		}
		else if(GetData.WeekDay==07)
		{
			printf("星期日\r\n");
		}
      /* Display time Format : hh:mm:ss */
      printf("%02d:%02d:%02d\r\n",GetTime.Hours, GetTime.Minutes, GetTime.Seconds);

      printf("\r\n");

      HAL_Delay(1000);
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

/**
  * @brief System Clock Configuration
  * @retval None
  */
void SystemClock_Config(void)
{
  RCC_OscInitTypeDef RCC_OscInitStruct = {0};
  RCC_ClkInitTypeDef RCC_ClkInitStruct = {0};
  RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};

  /** Initializes the RCC Oscillators according to the specified parameters
  * in the RCC_OscInitTypeDef structure.
  */
  RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_LSI|RCC_OSCILLATORTYPE_HSE;
  RCC_OscInitStruct.HSEState = RCC_HSE_ON;
  RCC_OscInitStruct.HSEPredivValue = RCC_HSE_PREDIV_DIV1;
  RCC_OscInitStruct.HSIState = RCC_HSI_ON;
  RCC_OscInitStruct.LSIState = RCC_LSI_ON;
  RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;
  RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;
  RCC_OscInitStruct.PLL.PLLMUL = RCC_PLL_MUL2;
  if (HAL_RCC_OscConfig(&RCC_OscInitStruct) != HAL_OK)
  {
    Error_Handler();
  }
  /** Initializes the CPU, AHB and APB buses clocks
  */
  RCC_ClkInitStruct.ClockType = RCC_CLOCKTYPE_HCLK|RCC_CLOCKTYPE_SYSCLK
                              |RCC_CLOCKTYPE_PCLK1|RCC_CLOCKTYPE_PCLK2;
  RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;
  RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_DIV1;
  RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_DIV1;
  RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_DIV1;

  if (HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_0) != HAL_OK)
  {
    Error_Handler();
  }
  PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_RTC;
  PeriphClkInit.RTCClockSelection = RCC_RTCCLKSOURCE_LSI;
  if (HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit) != HAL_OK)
  {
    Error_Handler();
  }
}

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

/**
  * @brief  This function is executed in case of error occurrence.
  * @retval None
  */
void Error_Handler(void)
{
  /* USER CODE BEGIN Error_Handler_Debug */
  /* User can add his own implementation to report the HAL error return state */
  __disable_irq();
  while (1)
  {
  }
  /* USER CODE END Error_Handler_Debug */
}

#ifdef  USE_FULL_ASSERT
/**
  * @brief  Reports the name of the source file and the source line number
  *         where the assert_param error has occurred.
  * @param  file: pointer to the source file name
  * @param  line: assert_param error line source number
  * @retval None
  */
void assert_failed(uint8_t *file, uint32_t line)
{
  /* USER CODE BEGIN 6 */
  /* User can add his own implementation to report the file name and line number,
     ex: printf("Wrong parameters value: file %s on line %d\r\n", file, line) */
  /* USER CODE END 6 */
}
#endif /* USE_FULL_ASSERT */

/************************ (C) COPYRIGHT STMicroelectronics *****END OF FILE****/

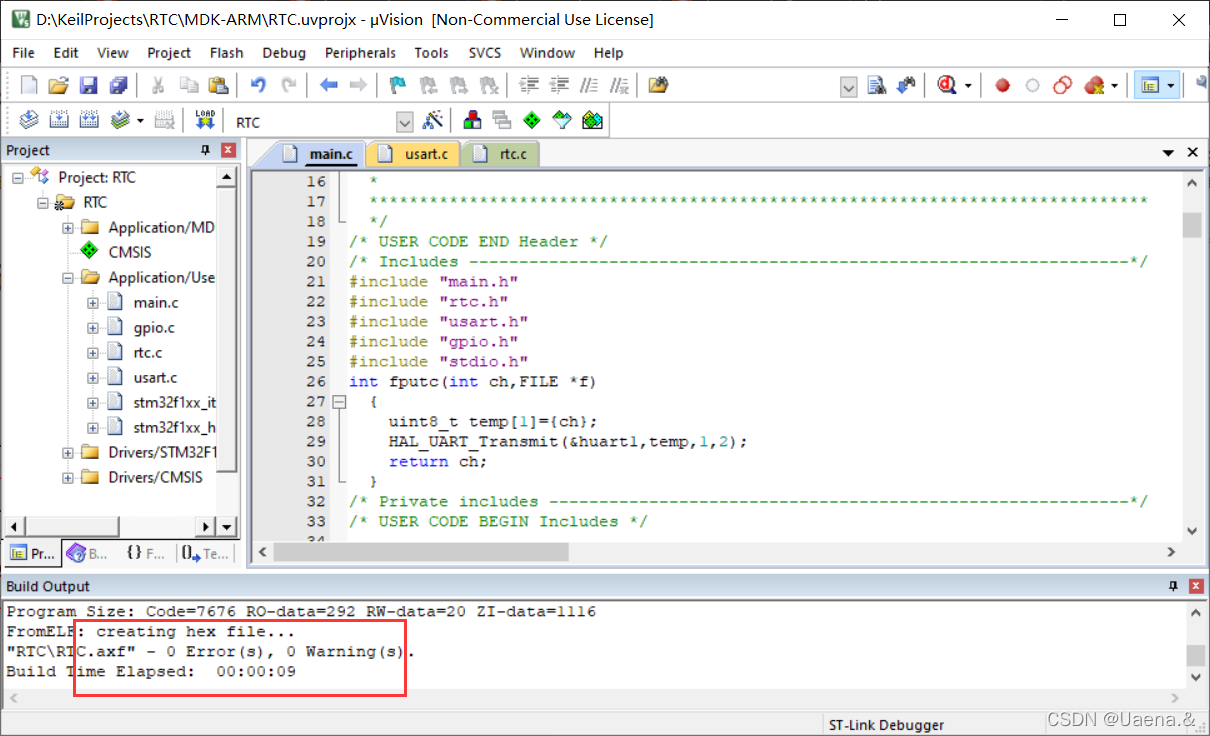

四、烧录运行

在这里插入图片描述

参考文献

【STM32】HAL库 STM32CubeMX教程十三—RTC时钟
实现STM32的日历读取、设置和输出
基于STM32CubeMX（HAL库）制作RTC时钟
