Quartus-II入门


①在 Quartus-II 中自己用门电路设计一个D触发器,并进行仿真,时序波形验证
②在 Quartus-II 中直接调用一个D触发器电路,进行仿真,时序波形验证,与y①做比较
③本周选做)在 Quartus-II用Verilog语言写一个D触发器,进行仿真验证,与②做比较

一、新建工程

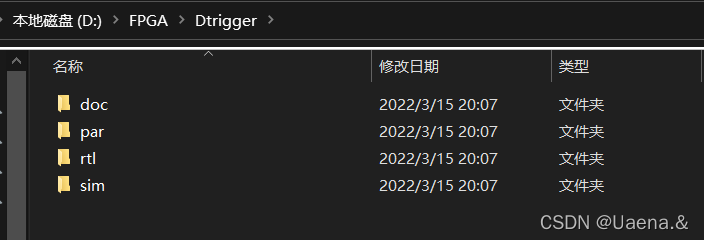

创建相关的文件夹

文件夹名称文件夹描述
doc存放工程相关文档
par存放Quartus软件的工程文件
rtl存放源代码
sim存放项目的仿真文件

在这里插入图片描述

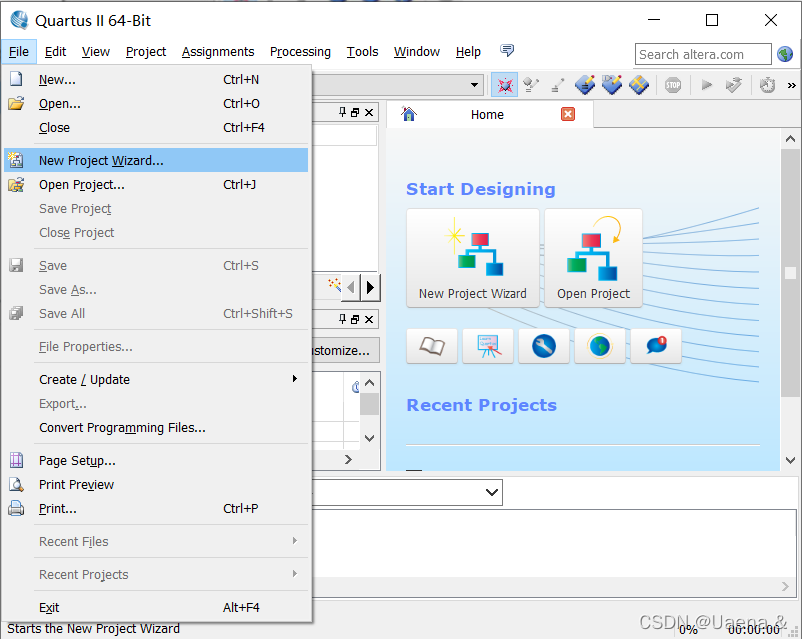

打开Quartus-II,File->New Project Wizard···
在这里插入图片描述
Next
在这里插入图片描述

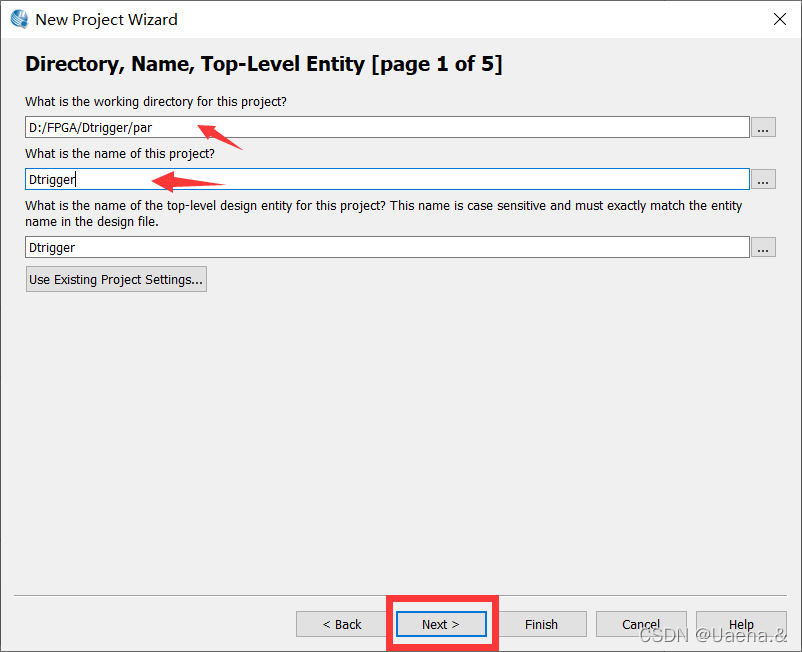

填写项目路径和名称
在这里插入图片描述

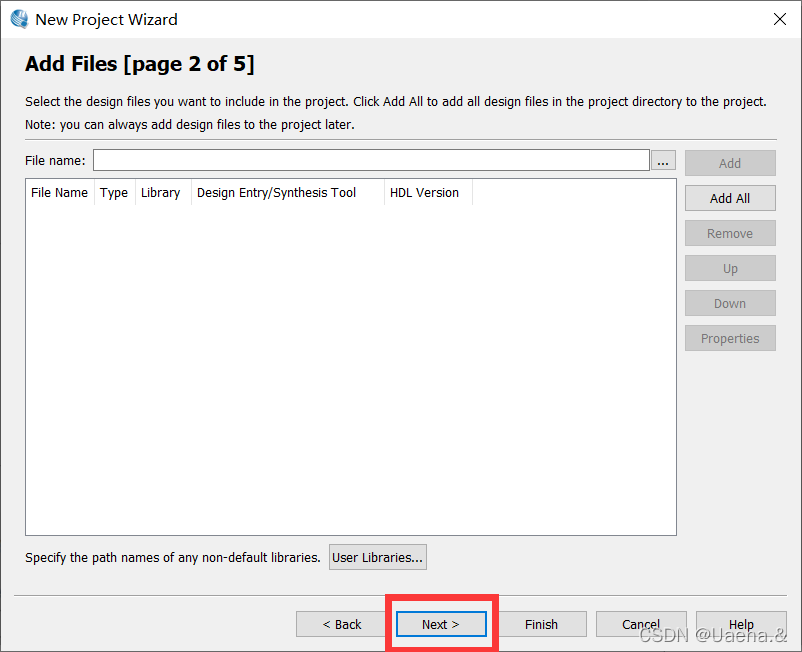

Next
在这里插入图片描述

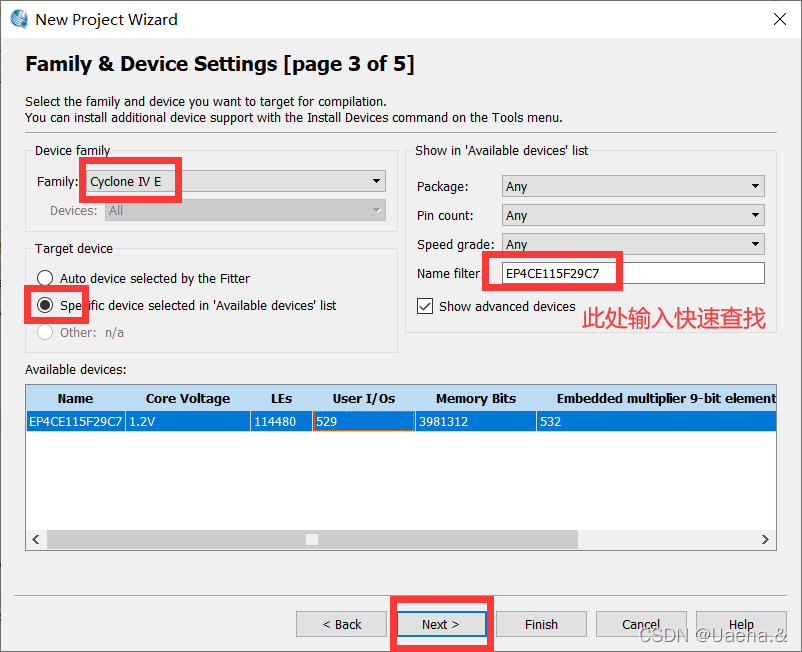

选择芯片
在这里插入图片描述

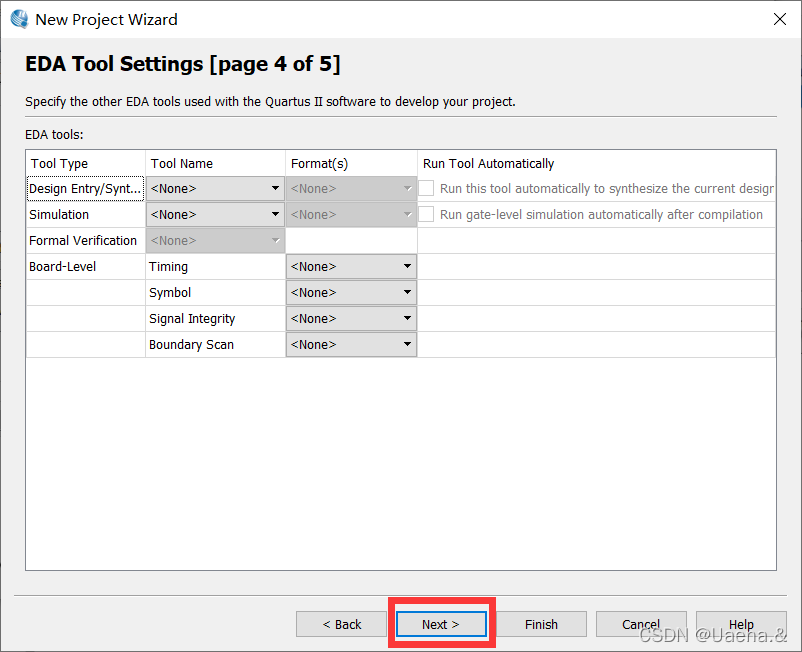

Next
在这里插入图片描述
Finish
在这里插入图片描述

二、实验设计

(一)设计D触发器

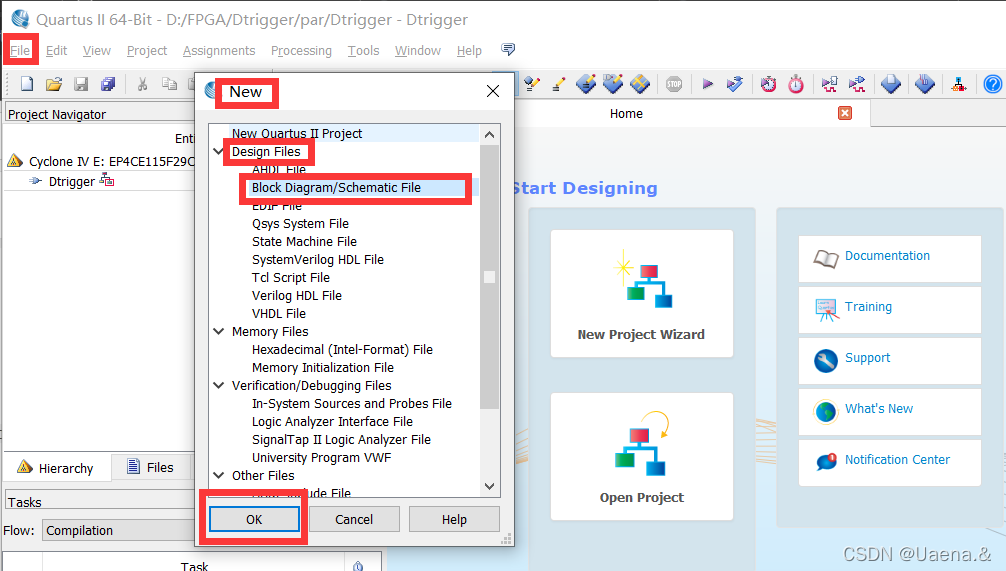

创建原理图,file->new ->Design Files->Block Diagram/Schematic File
在这里插入图片描述

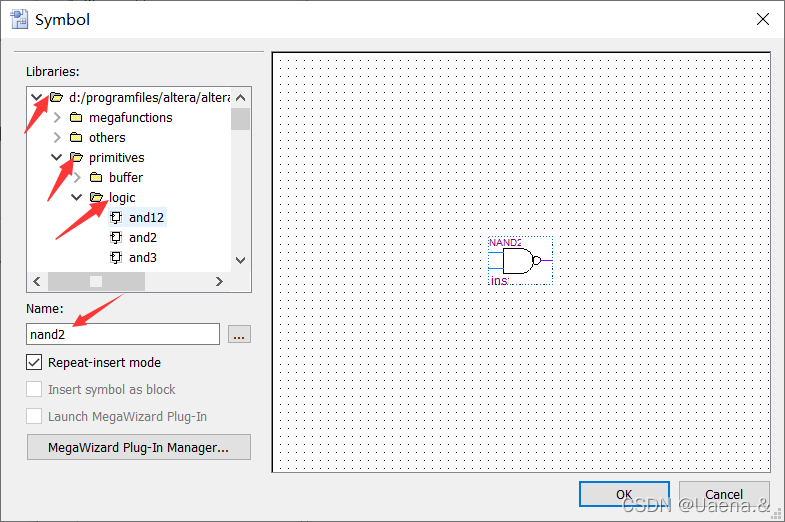

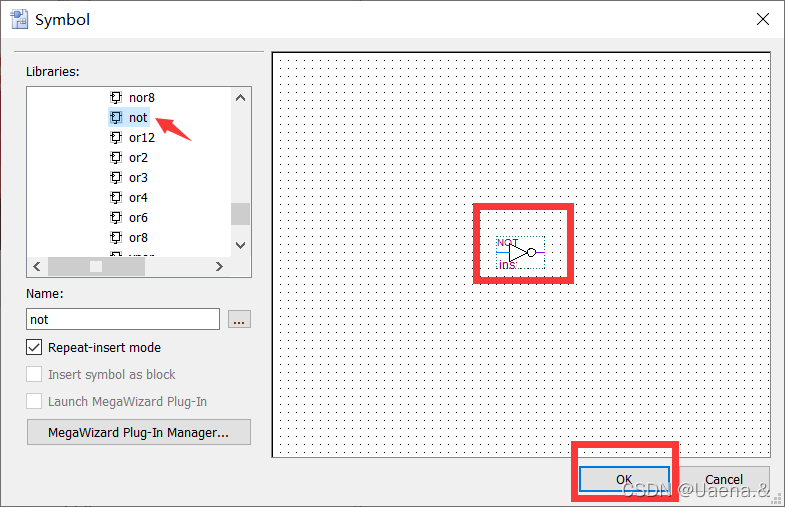

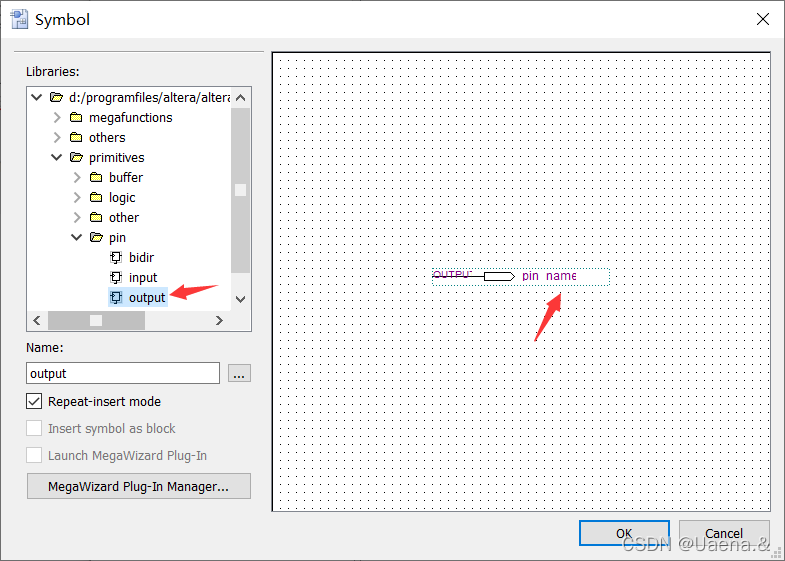

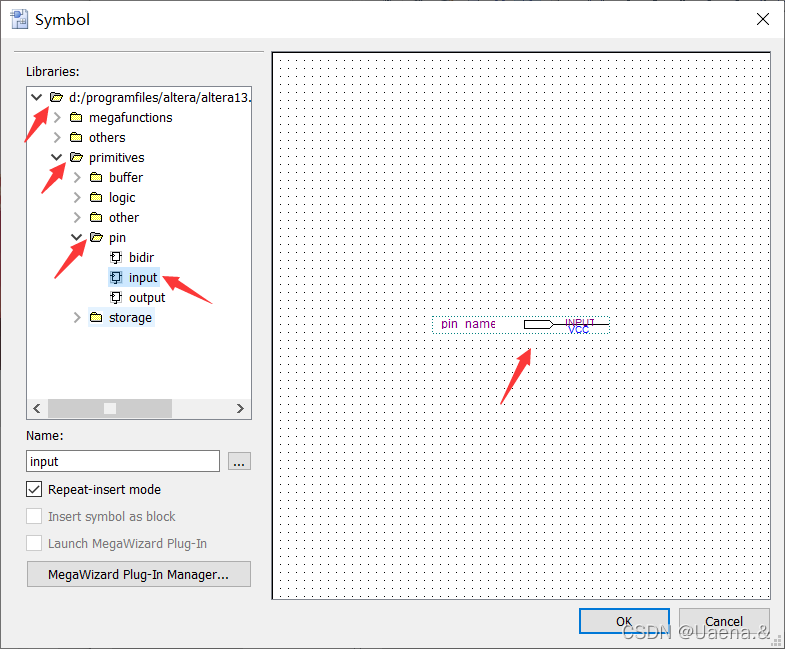

摆放所需元件:4 个 nand2 与非门、1 个 not 非门、两个输入管脚和两个输出管脚
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

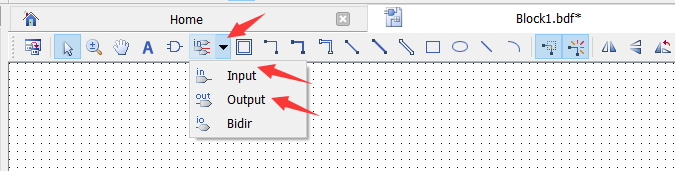

输入输出也可在工具栏这里找
在这里插入图片描述

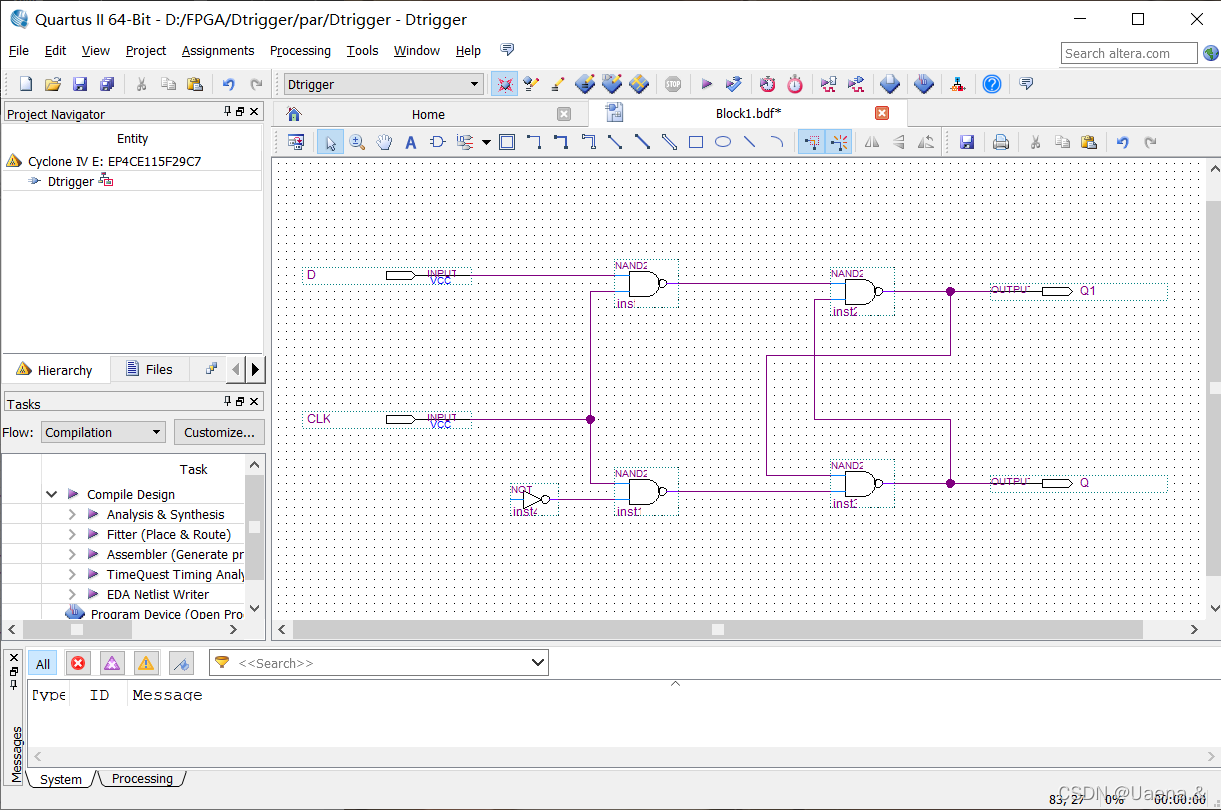

仔细将元件的管脚按照原理图连接
在这里插入图片描述

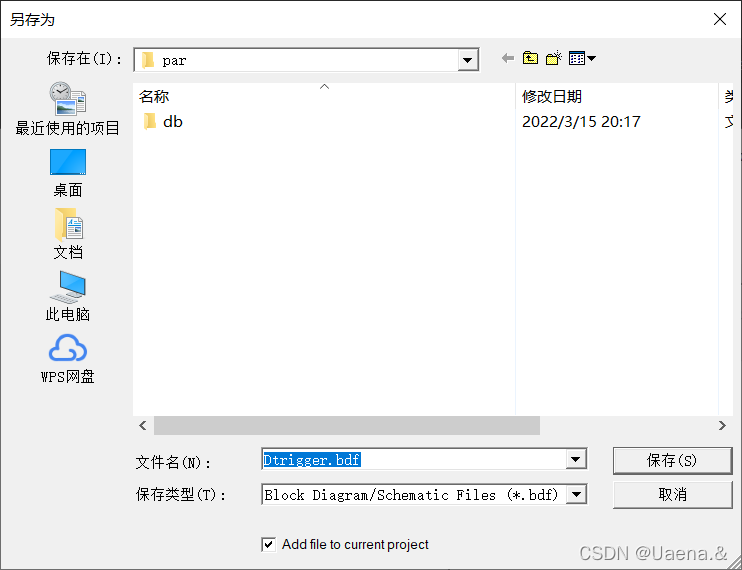

保存
在这里插入图片描述

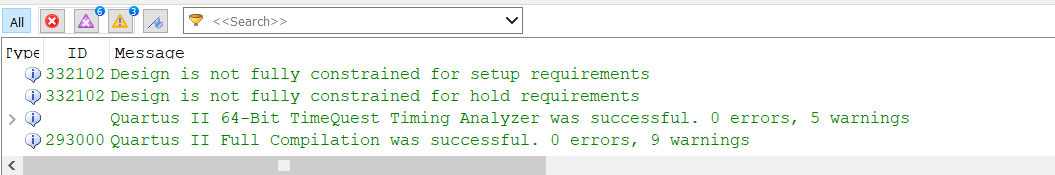

编译原理图,Tools -> netlist Viewers -> RTL Viewer
在这里插入图片描述
在这里插入图片描述

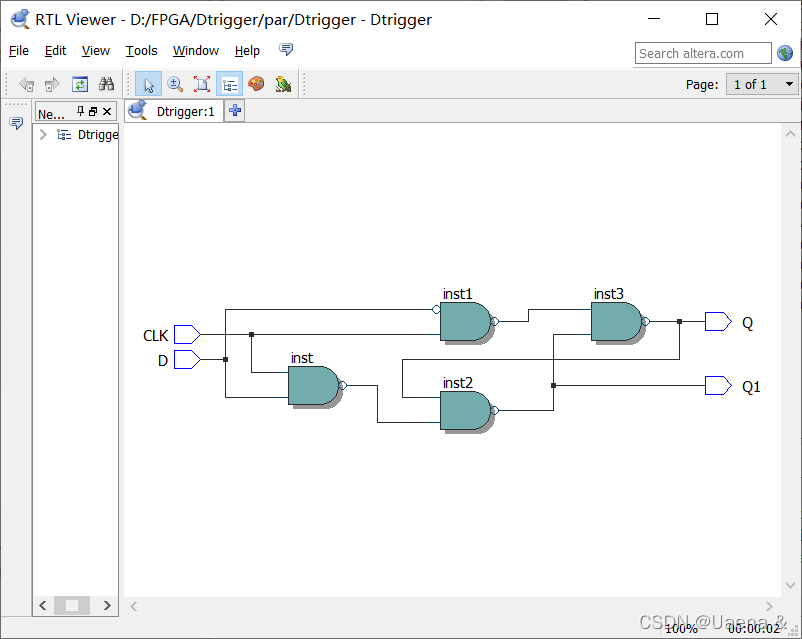

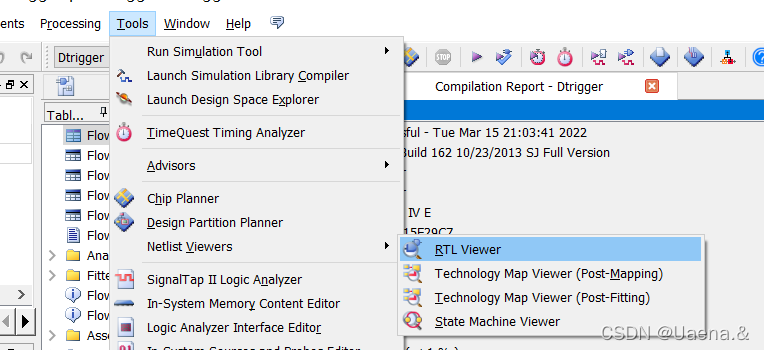

查看硬件电路图,Tools -> netlist Viewers -> RTL Viewer
在这里插入图片描述
在这里插入图片描述

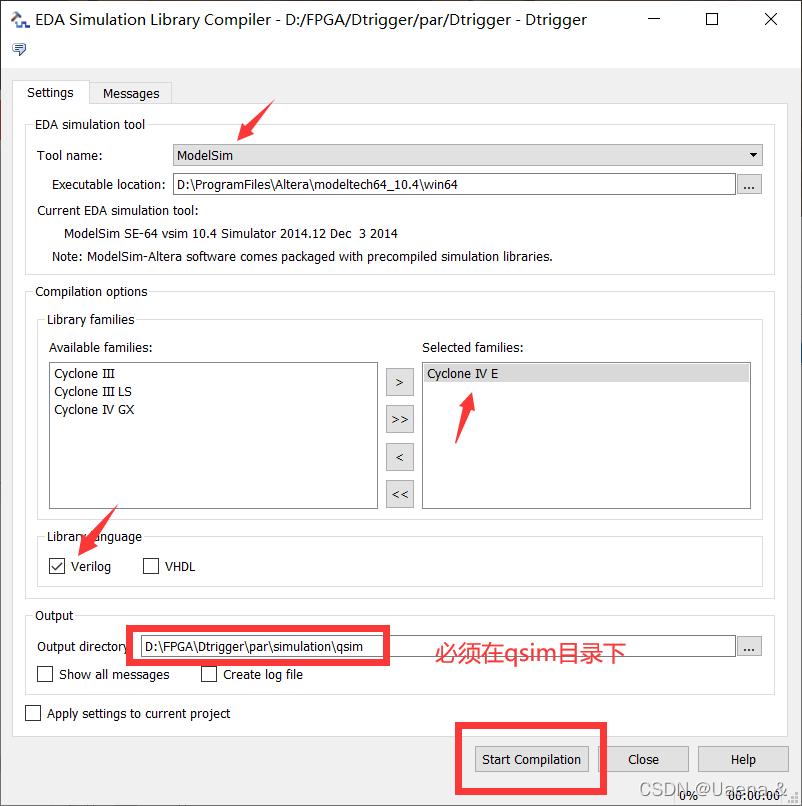

设置ModelSim ,Tools->Launch Simulation Library Complier
在这里插入图片描述

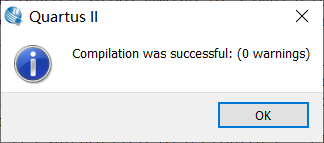

编译成功
在这里插入图片描述

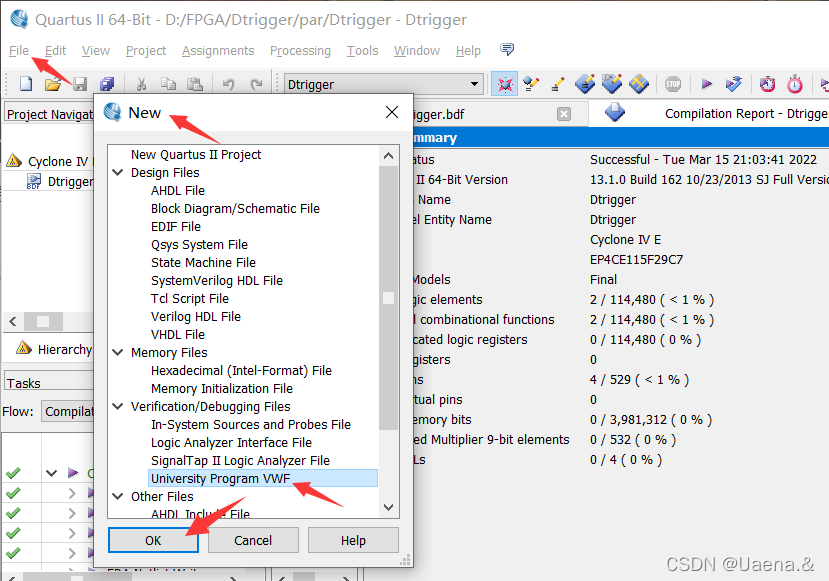

仿真波形图
在这里插入图片描述

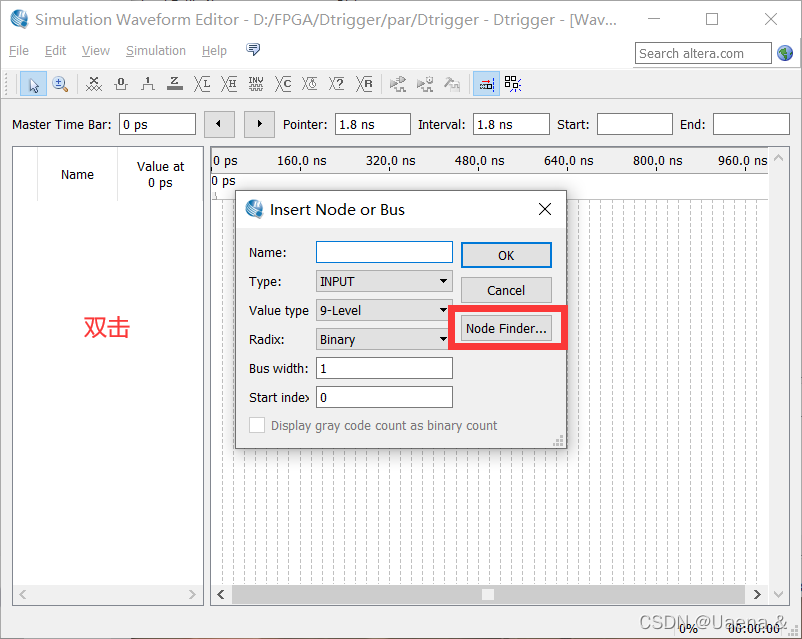

双击空白处,弹出下图所示,点击Node Finder
在这里插入图片描述

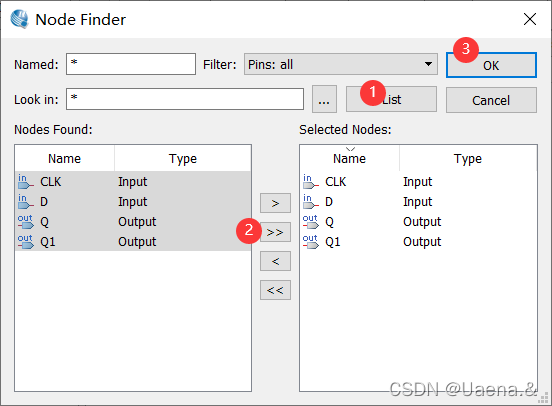

选择需要绘制波形图的引脚
在这里插入图片描述
为CLK设置时钟信号
在这里插入图片描述
为D设置几个低电平和高电平

(二)调用D触发器电路

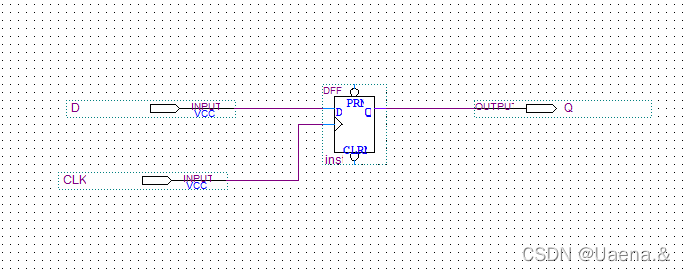

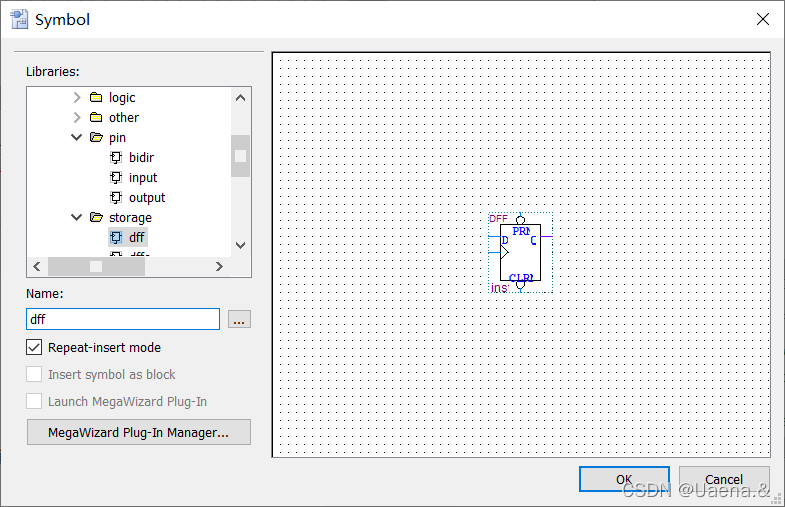

在symbol中搜索dff,放置一个D触发器,然后再放置输入管脚两个输入管脚一个。
并连接为原理图
在这里插入图片描述
在这里插入图片描述
编译原理图文件,查看硬件电路图,创建VWF文件(与前面一样)
波形仿真
在这里插入图片描述

参考文献

【1】Quartus-II之D触发器
