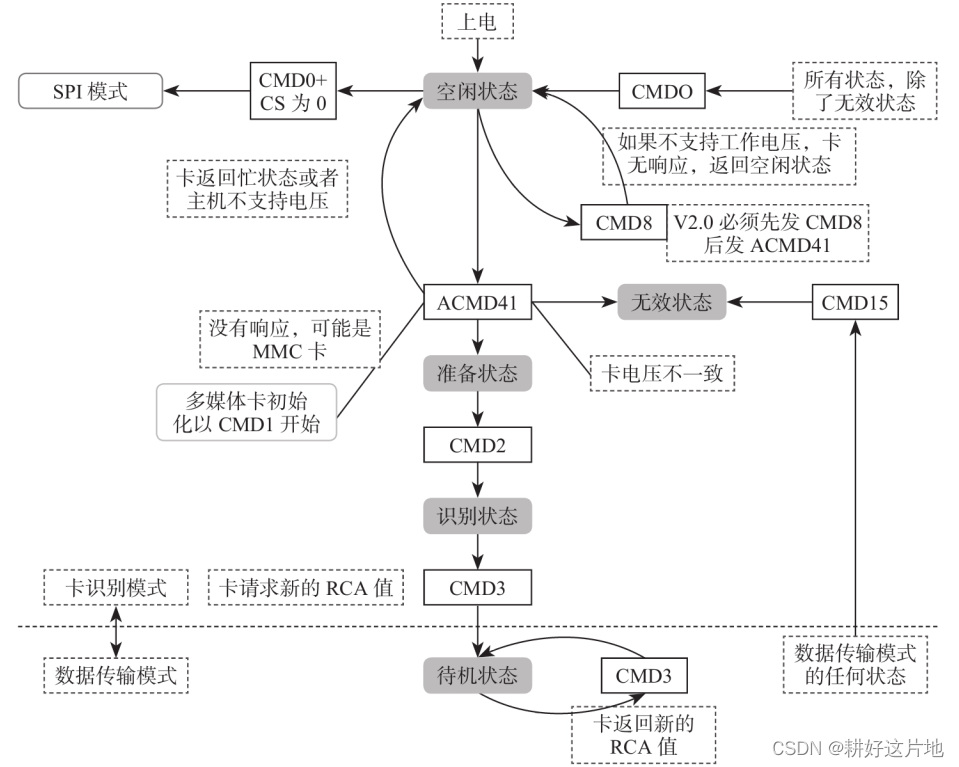

SD 上电状态转换图解读

SD 上电状态转换图解读

CMD0 ：GO_IDEL_STATUS , 所有卡复位到空闲状态

CMD0之后SDIO控制器和SDIO设备都处于卡识别模式。CMD0没有响应。

CMD8：Send_IF_COND, 发送主机支持的电压信息，并询问卡是否支持

SD3.0 中定义的接口速度和IO电平

CMD8 是SD2.0之后才有的，用于3.3V确认卡是否可以可以支持3.3V以外的电压，通常是1.8V。如果对CMD8没有相应，就一定是3.3V 的卡了。CMD8有响应的SD卡就会返回卡支持的电压和检测模式。

ACMD41：SD_SEND_OP_COND,主机要求卡发送它的支持信息（HCS）和OCR寄存器内容。ACMD41是特殊应用命令，在发送前需要先发CMD55。对ACMD41 有响应的SD卡在之后就会进入准备状态。

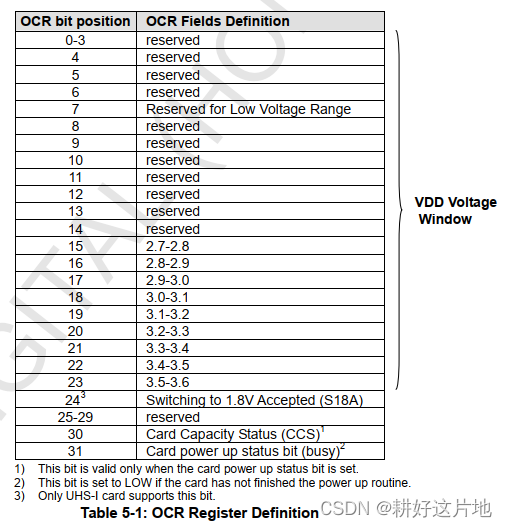

OCR寄存器内容

bit 31：上电完之后会置1

bit 30：2G以下标准容量为0，2G以上容量是1

CMD2 ：ALL_SEND_CID（CMD2）用来控制所有卡返回它们的卡识别号（CID），处于准备状态的卡在发送CID之后就进入识别状态。

CMD3：SEND_RELATIVE_ADDR（CMD3）命令，让卡自己推荐一个相对地址（RCA）并响应命令。这个RCA是16位地址，而CID是128位地址，使用RCA简化通信。卡在接收到CMD3并发出响应后就进入数据传输模式，并处于待机状态，主机在获取所有卡RCA之后也进入数据传输模式。



其他参考数据：

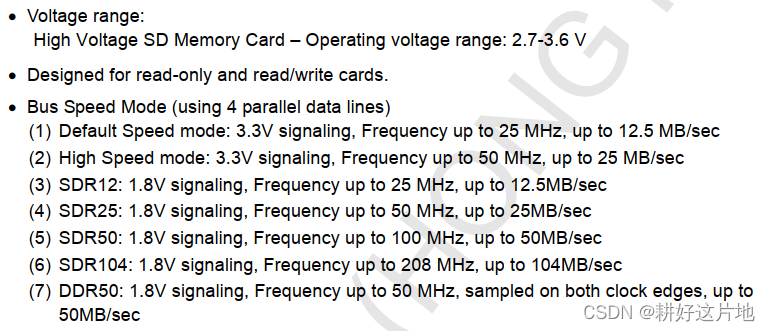

SD不同协议的速度和电压
