PowerSI S参数提取和转换

PowerSI S参数提取和转换

一．仿真设置

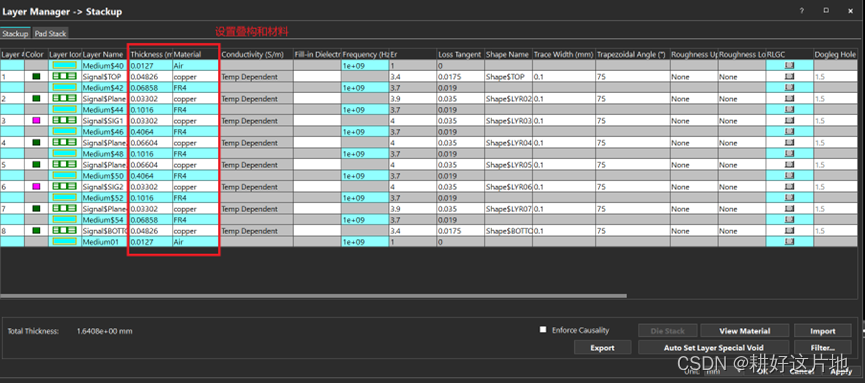

设置Stackup

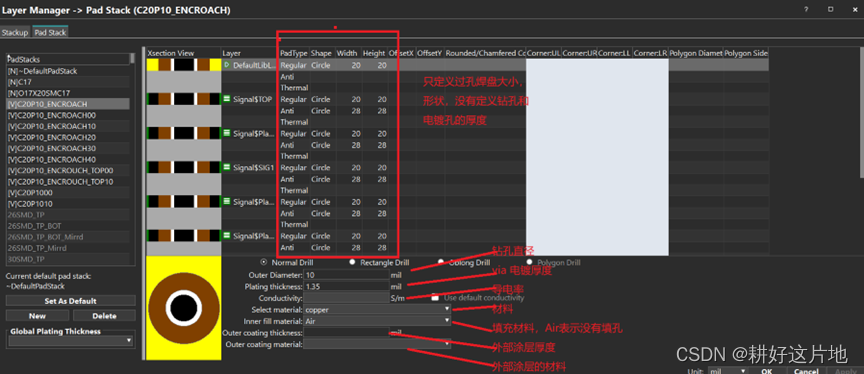

 设置padstack

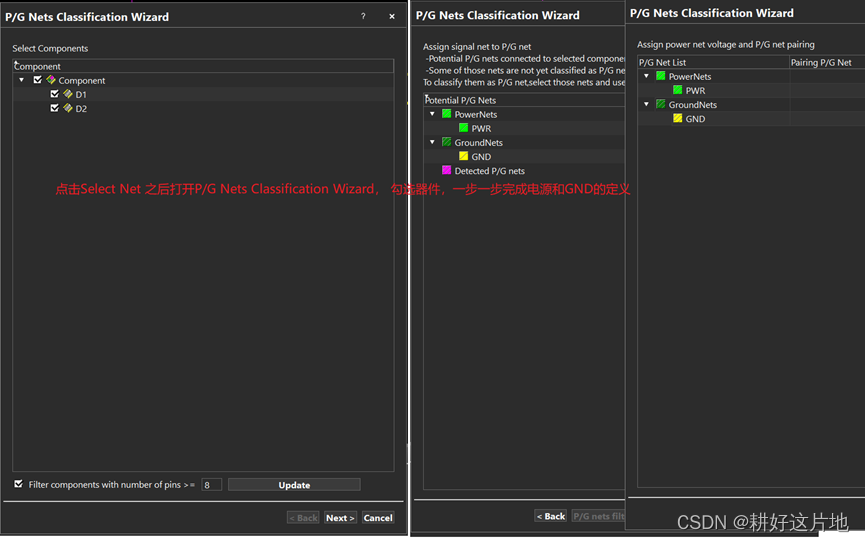

Select nets

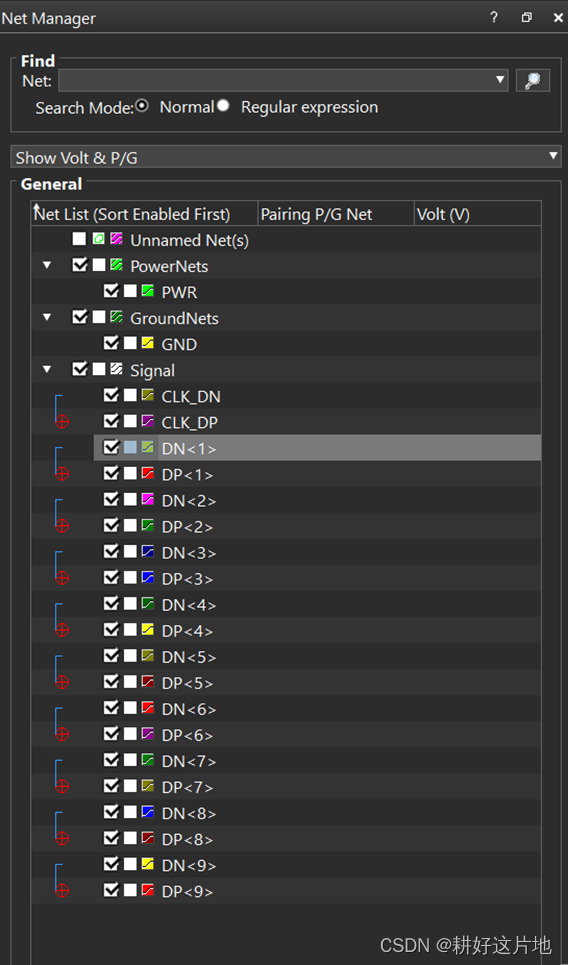

并在右侧勾选需要提取S参数的网络

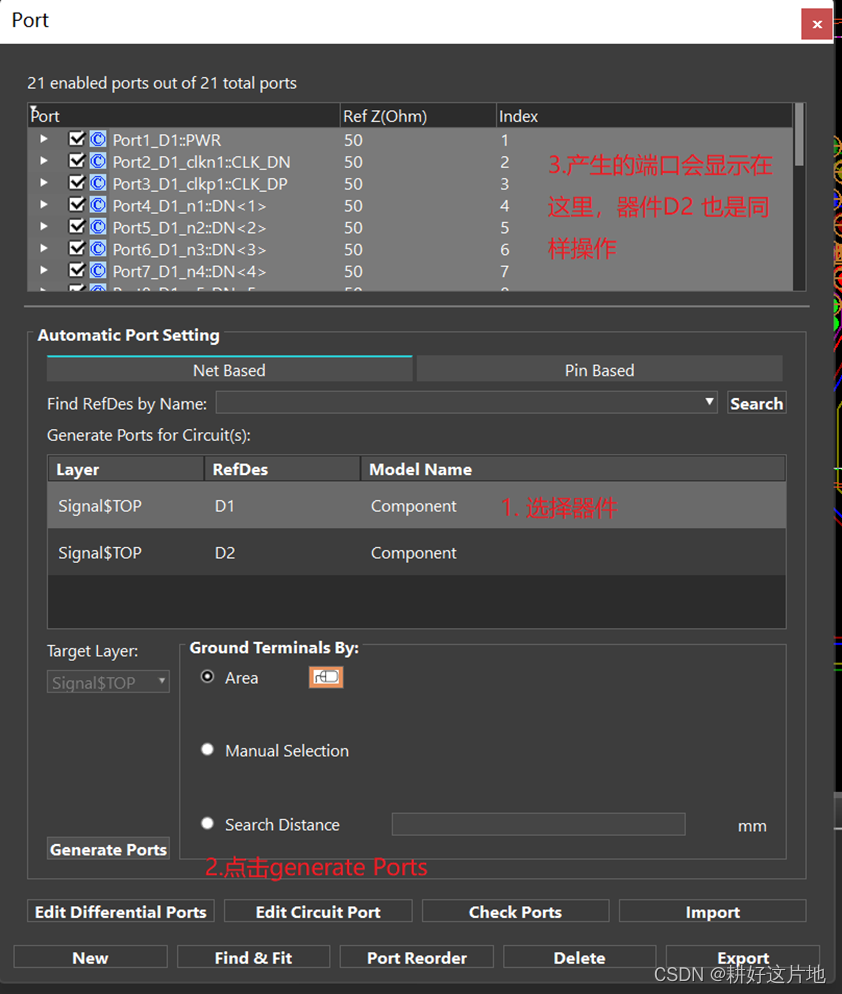

Generate Ports

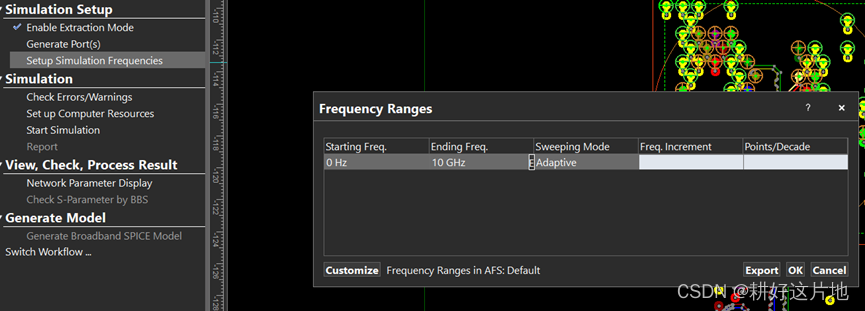

Setup Simulation Frequency

我们设置为1kHz~10GHz, 最低频率只能设置1KHz

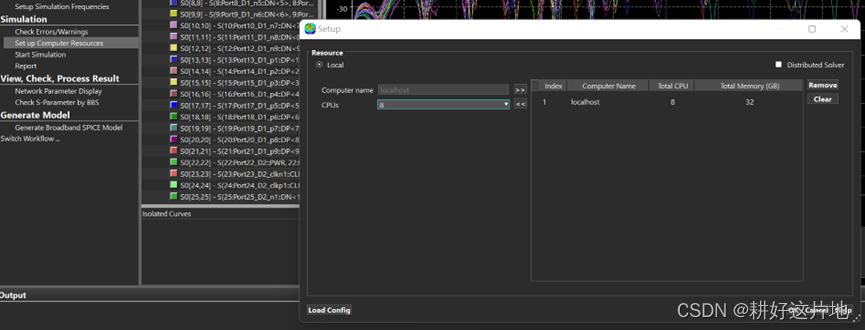

Check Errors/Warnings 没问题之后，选择Setup Computer Resources 配置仿真计算机资源。

Start Simulation

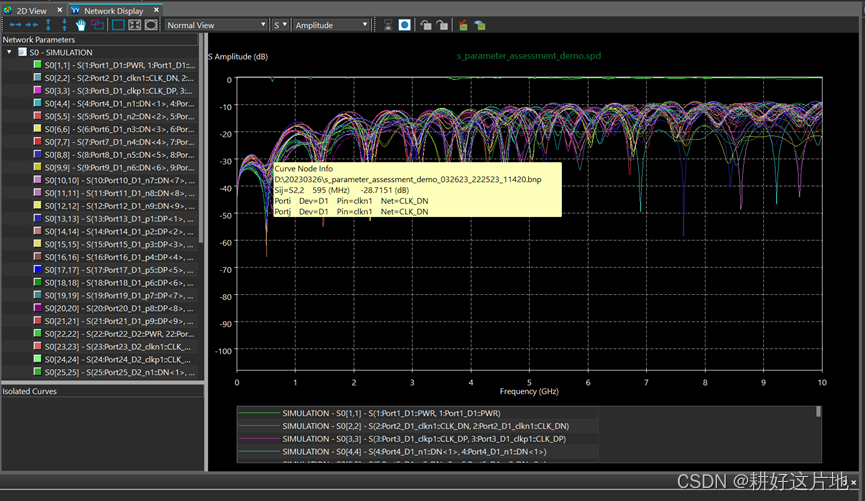

仿真结果分析

结果如下：

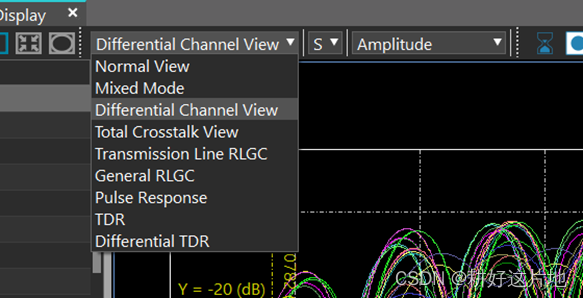

S参数显示模式，因为当前仿真都是差分对，因此我们使用Differential Chanel View 查看差分对的S参数。

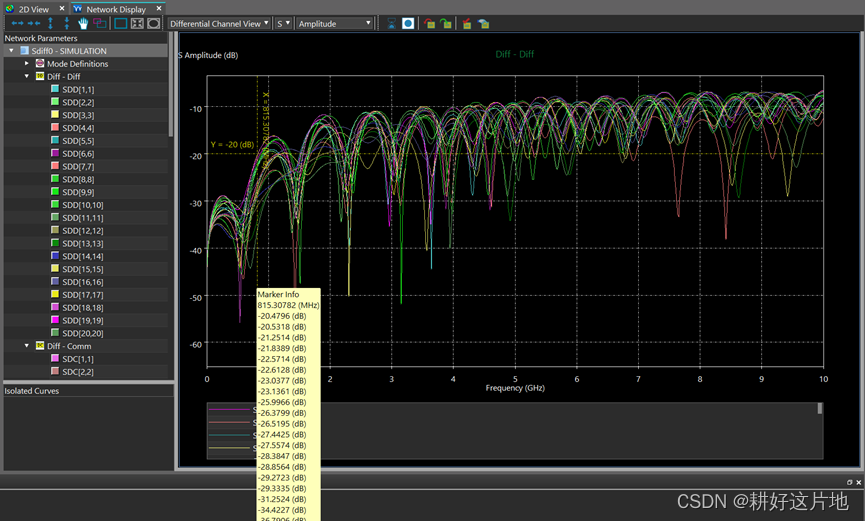

差分对S参数回波损耗，以-20dB为标准，可以看出在815MHz以下的信号符合回波损耗要求。

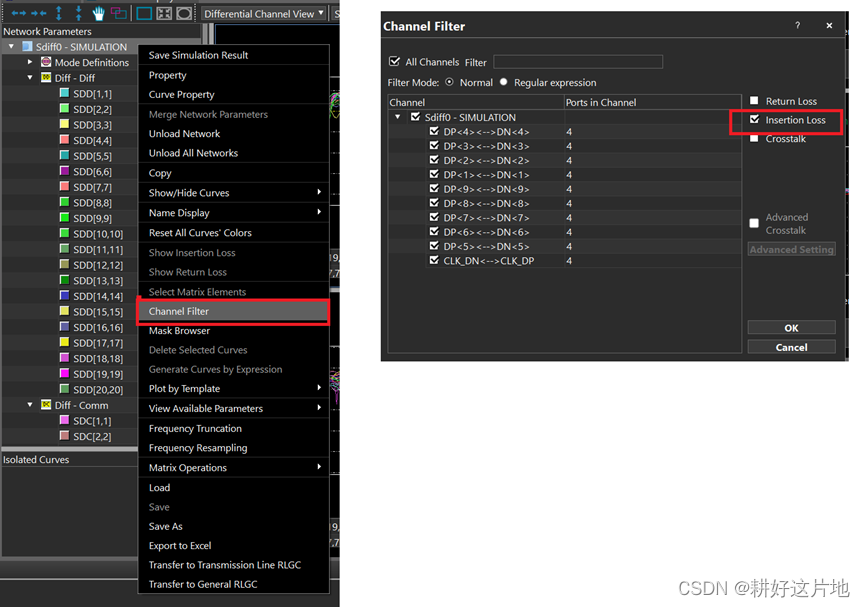

右键选择Channel Filter à勾选Insertion Loss 参考插入损耗

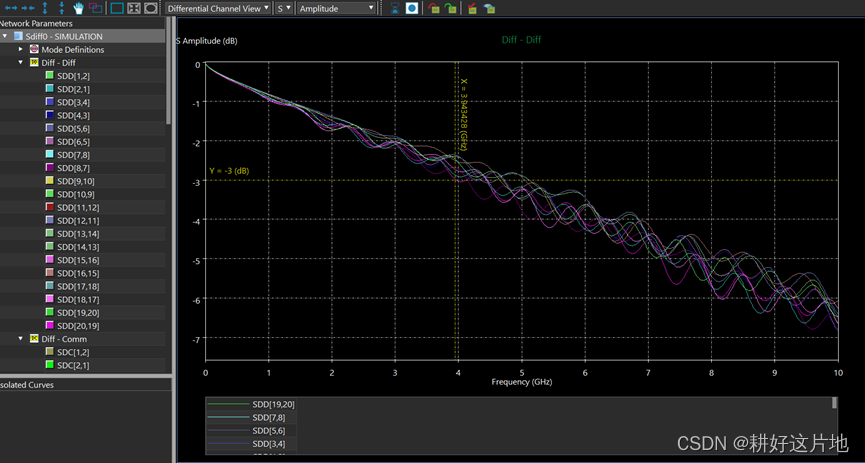

插入损耗以-3dB为标准，可以看到信号在3.9GHz以下都是符合要求的。

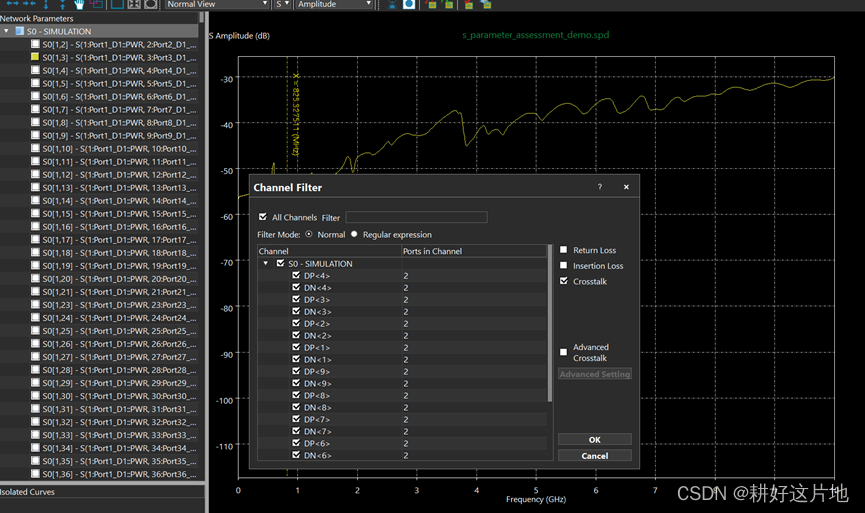

Chanel Filter 选择Cross， 查看S13，以-30dB为规格10GHz以内都是符合要求的。

文件保存和转换

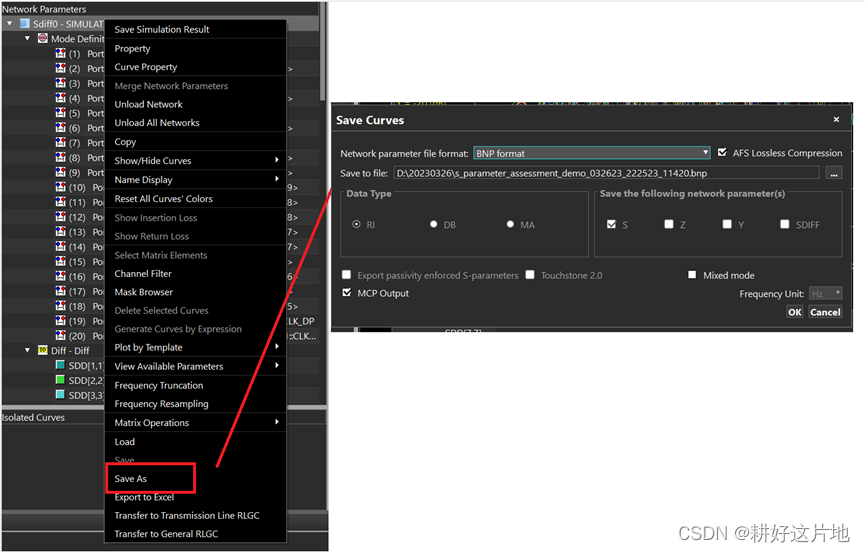

右键选择Save，

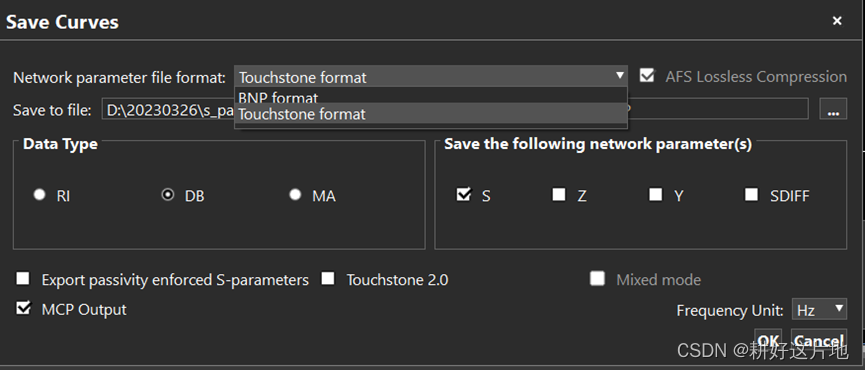

也可以下拉选择Touchstone 格式

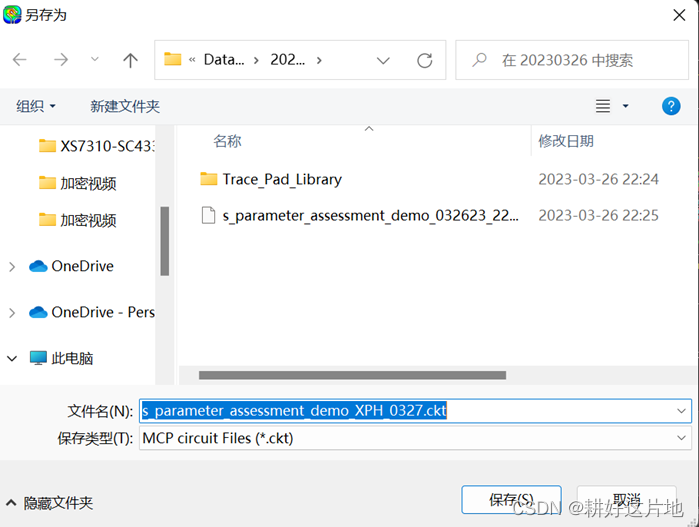

弹出保存.ckt文件的窗口。.ckt是S参数的头文件

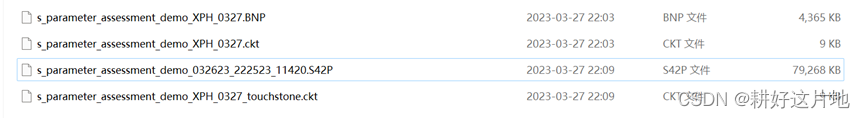

不管是BNP 还是 Touchstone 输出的文件都是两个。BNP输出.BNP 和.ckt 文件，touchstone输出。S42P和.ckt文件。

这些文件可以在拓扑仿真工具中被调用，SNP通过S参数调用，CKT 通过子电路模块调用。

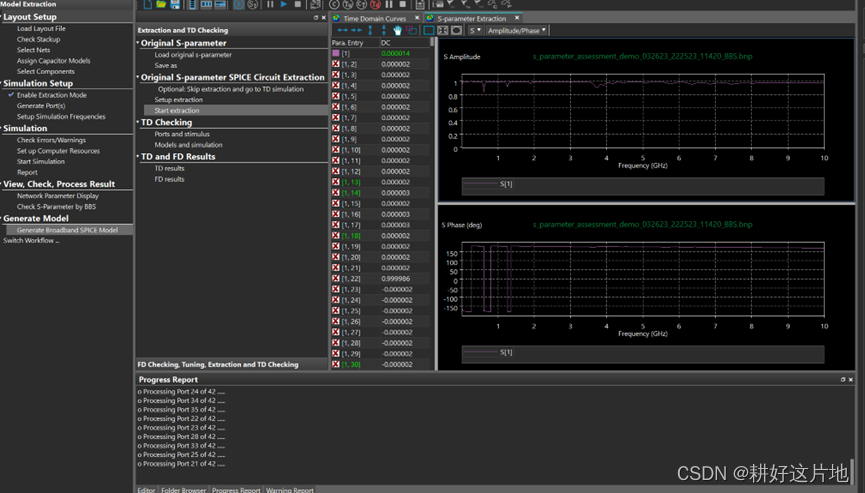

此外，也可以同Generate Boardband Spice Model，把S参数转换为Spice模型。

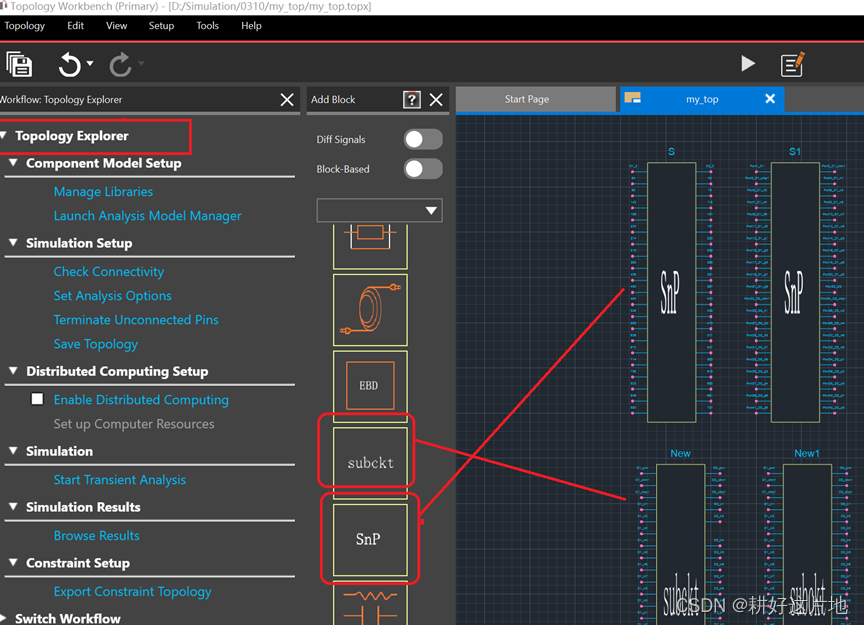

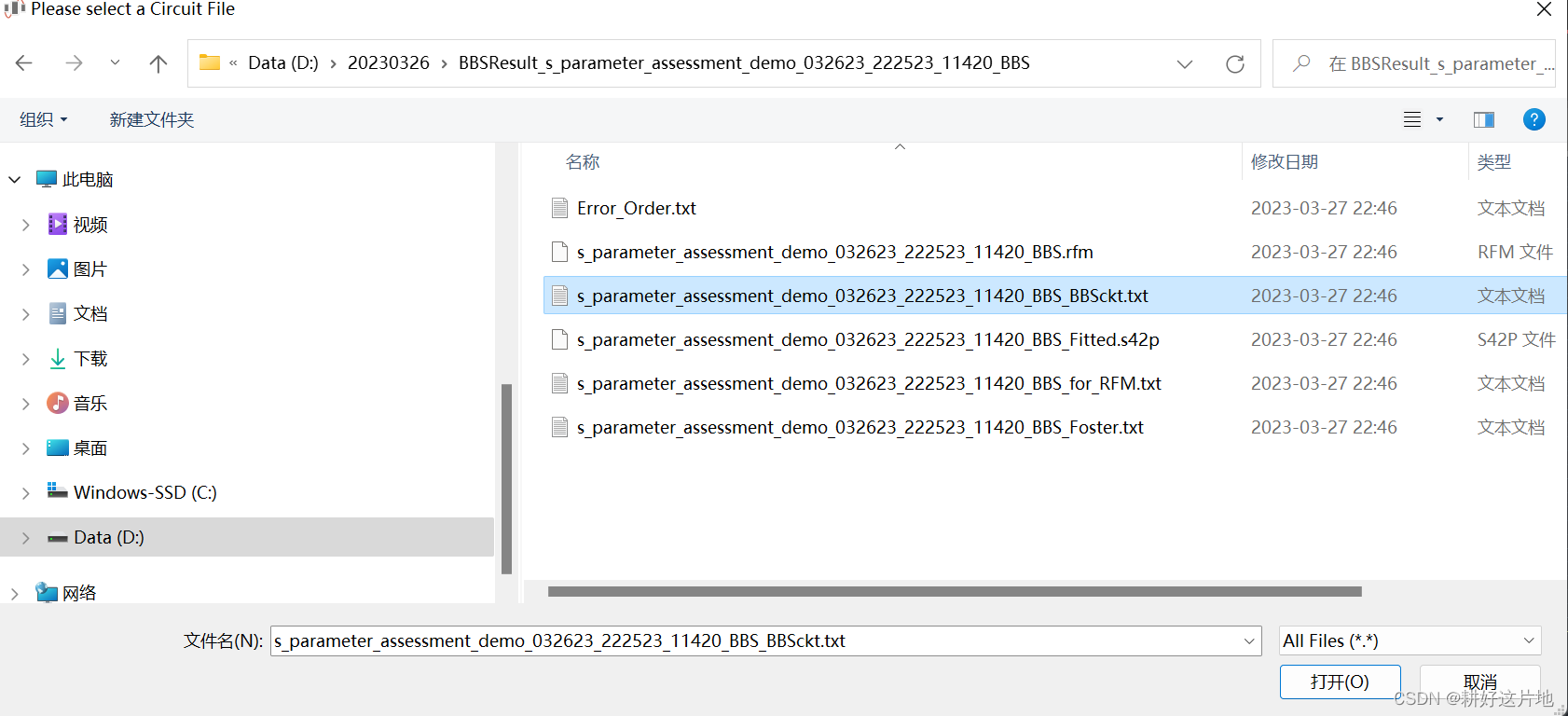

BBS模型提取后，可以在当前文件夹下生成以下文件。在Topology workbench 中可以通过subckt加载BBS ckt.txt 文件。

NEW 这个器件就是导入的BBS模型，右下角的View Subcircuit 可以看Spice文件。
