相位全息图与模压全息图

一、引言

    平面全息图的振幅透过率一般是复数,它描述光波通过全息图传播时振幅和相位所受到的调制，可以表示为

(x,y)表示振幅透过率，表示相位延迟

当相位延迟与（x，y）无关时，有

        这表明照明光波通过全息图时，仅仅是振幅被调制，可称为振幅全息图或者吸收全息图。exp{}不影响透射波前的形状，分析时可以不考虑。用超微粒银盐干板拍摄全息图,经显影处理后就得到振幅全息图。

若全息图的透过率与（x,y）无关，为常数，则

照明光波通过全息图时，受到均匀吸收，仅仅是相位被调制，我们称之为相位全息图。

二、相位全息图

2.1 相位全息图的制作

(1) 一种是记录物质的厚度改变,折射率不变,称为表面浮雕型

(2) 另一种类型是物质厚度不变折射率改变，称为折射率型

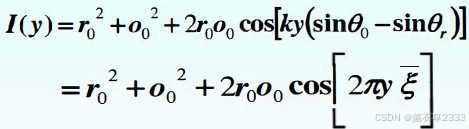

2.2 相位全息图的性质

式子中为光栅的空间频率

和分别是两个平面波的空间频率

在线性记录下，相位变化与曝光光强成正比，因此

忽略吸收，并略去常相位，相位全息图的透过率为

这是一个正弦型相位光栅。利用第一类Bessl函数的积分公式，上式可以表示为傅里叶级数形式

是第一类n阶Bessl函数。

用振幅为C的平面波垂直照明全息图，透射光场分布为

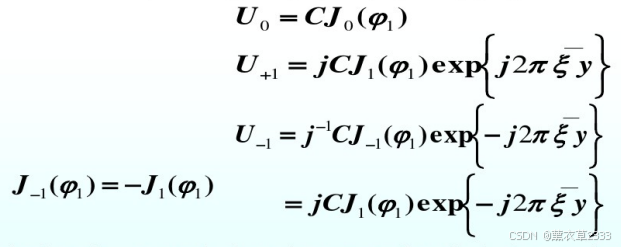

相位全息图的透射光场不像振幅光栅只有零级和正负一级衍射，而是包含许多级衍射。每一级衍射的平面波的空间频率为n,相对振幅决定于 ()

n=0,表示直接透射光;

n=±1对应的光波是我们需要的成像光波

这时正负一级衍光波将分别再现原始物光波和共轭光波。

三、模压全息图

模压全息术是70年代提出的用模压方法复制全息图的一项技术。模压全息图的制作可分为三个阶段:

i.浮雕型全息图的制作，一般采用彩虹全息图

ii.电铸金属模版，制成镍压模

iii.膜压制成全息图
        模压全息技术是建立在全息技术、计算机辅助成图技术、制版技术、表面物理学、精密机械加工等多学科基础之上的一种精细加工技术。制作模压全息技术需要昂贵的设备和高超技术,难以仿制，所以大量用作保安和防伪标记。
