🦾🌏🪐以下为正文🦾🌏🪐

简单的跟踪一下机械臂末端执行器的轨迹

第一步:打开AE,新建项目,导入视频

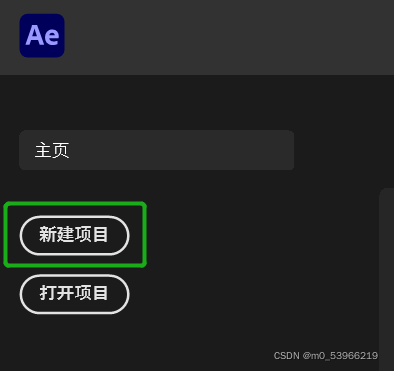

新建项目

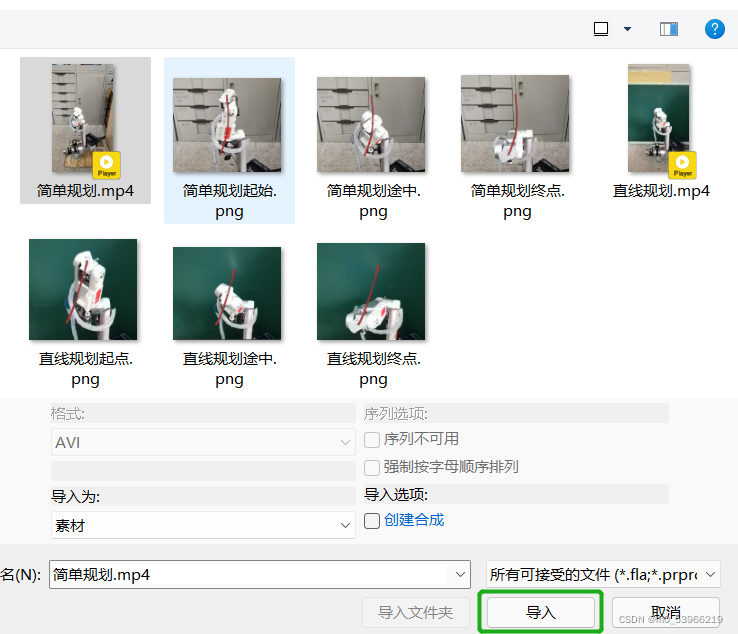

导入视频

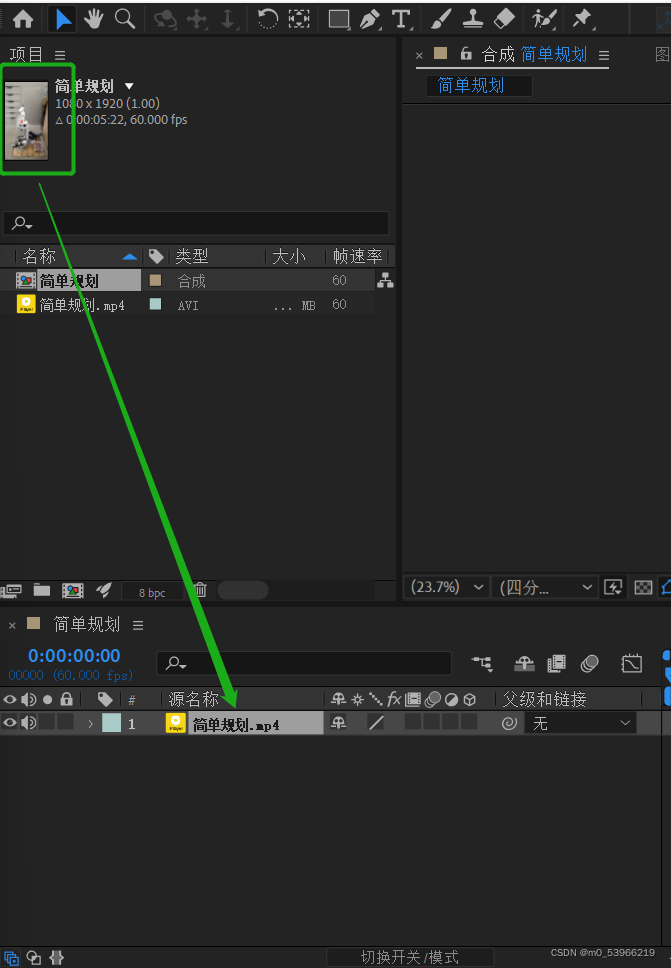

第二步,将选中视频拖入工作区中

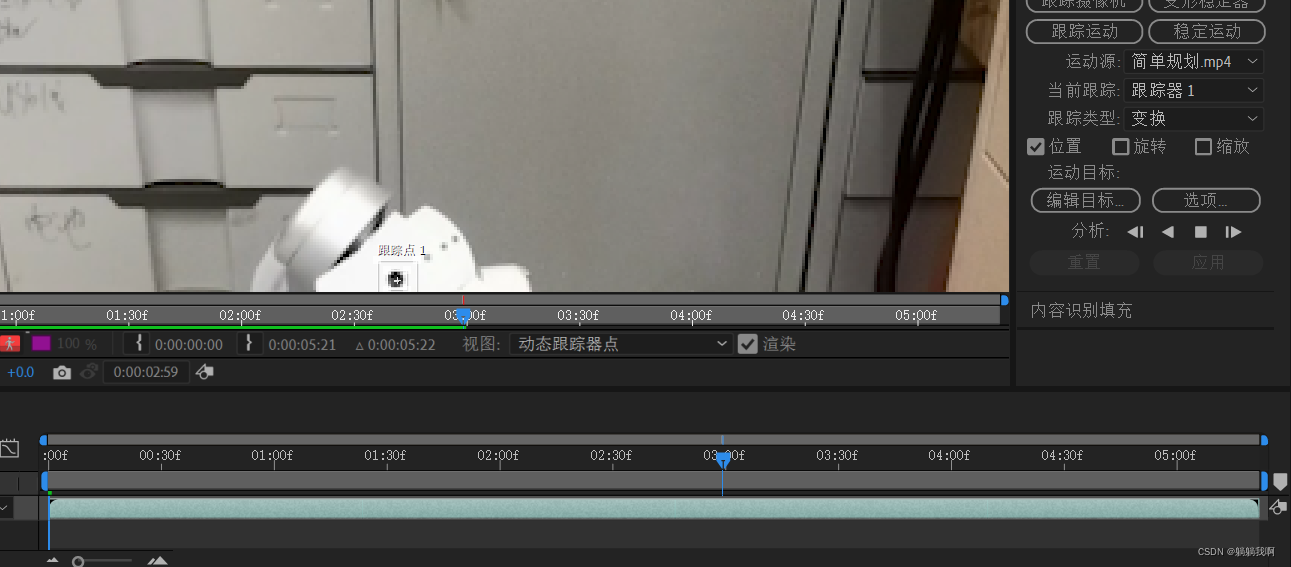

拖到下方工作区中

第三步:选择跟踪器中的跟踪运动

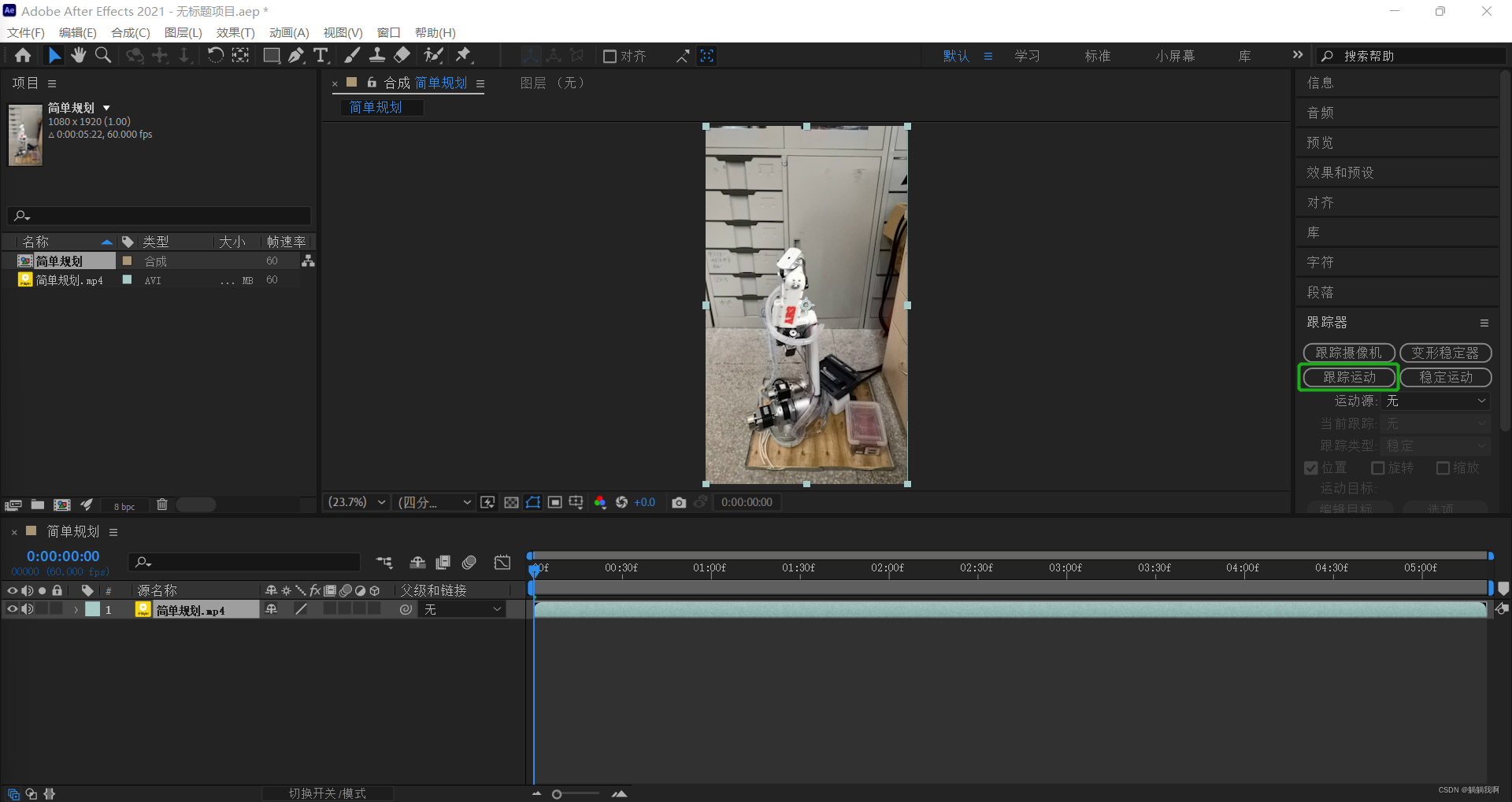

跟踪器位置在右侧的面板中

 第四步:将跟踪点的十字放置于想要跟踪的目标之上

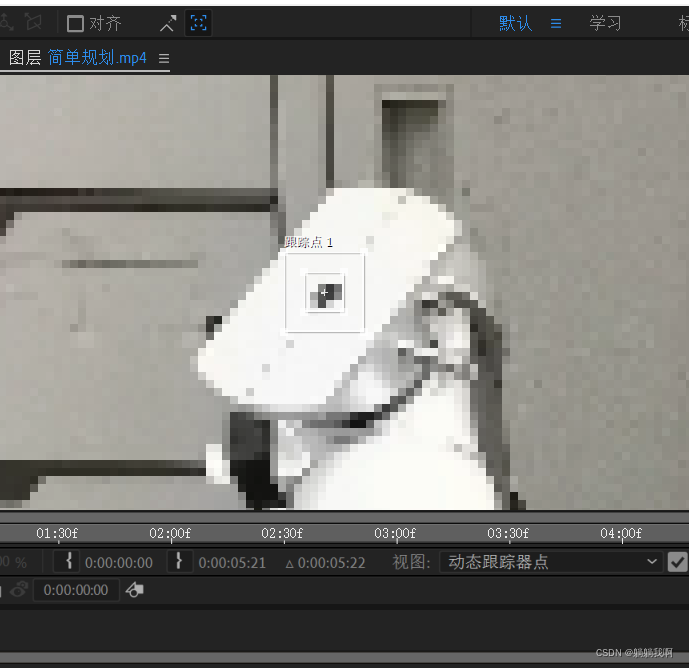

        跟踪点的内框应完全包含所跟踪目标,外框是所跟踪目标可能移动的大致范围。

        所选择的点应该与周围像素颜色有一定差异,否则在跟踪时易丢失目标,我选择了安装末端执行器的螺孔进行跟踪。

  第五步:点击跟踪器中的“分析开始”按钮

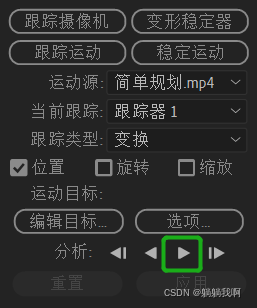

绿框中的就是开始按钮

 第六步:观察分析过程中是否存在丢失目标现象,如果有,手动将跟踪点校准至目标上

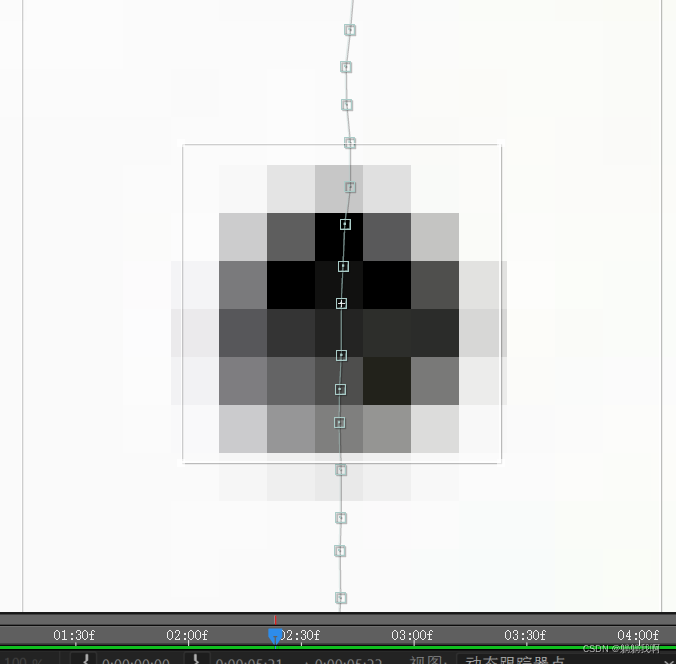

分析中
可点击停止按钮(位于刚刚开始按钮的位置),校准过程中的跟踪点

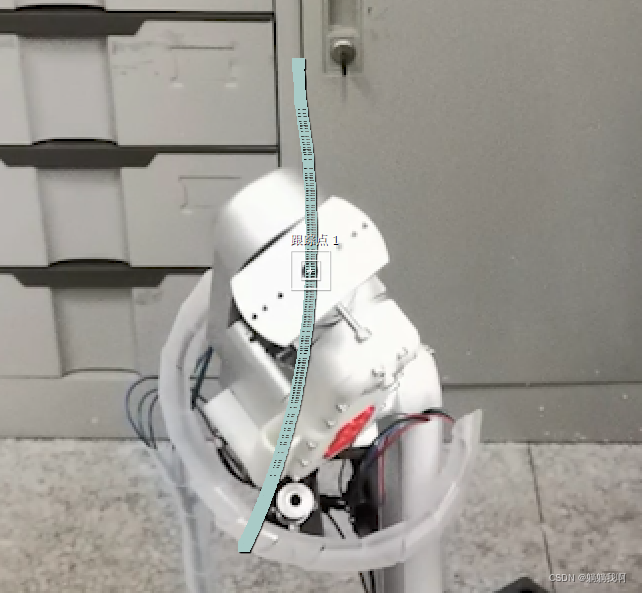

  第七步:得到运动轨迹

可拖动下方进度条改变当前的帧,之后截图就可以了
