creo学习笔记

 摘要

学习06.Proe/Creo草绘_哔哩哔哩_bilibili 的笔记

1、creo公制单位的设置

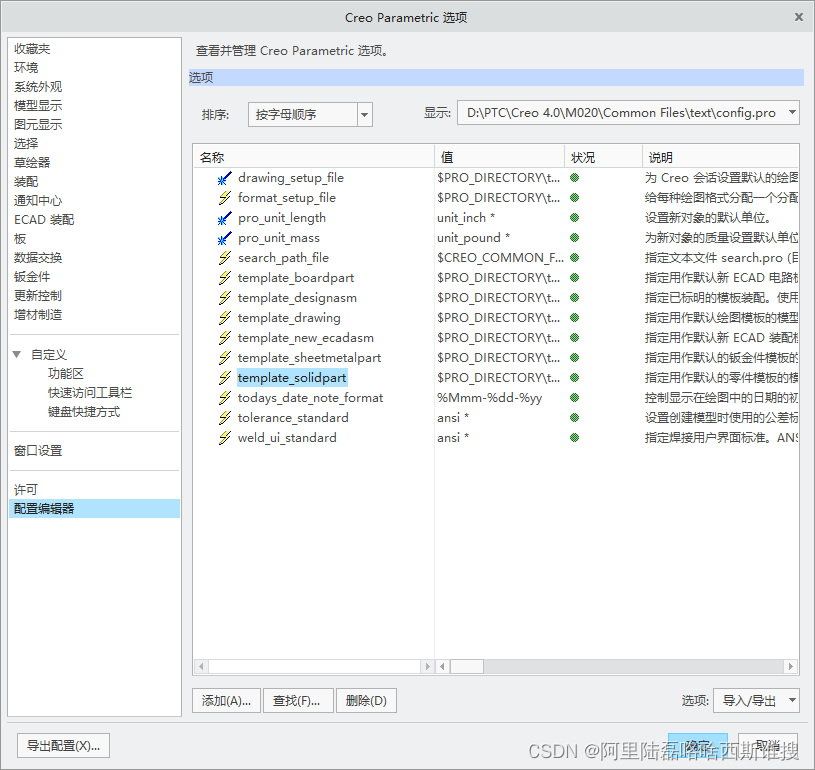

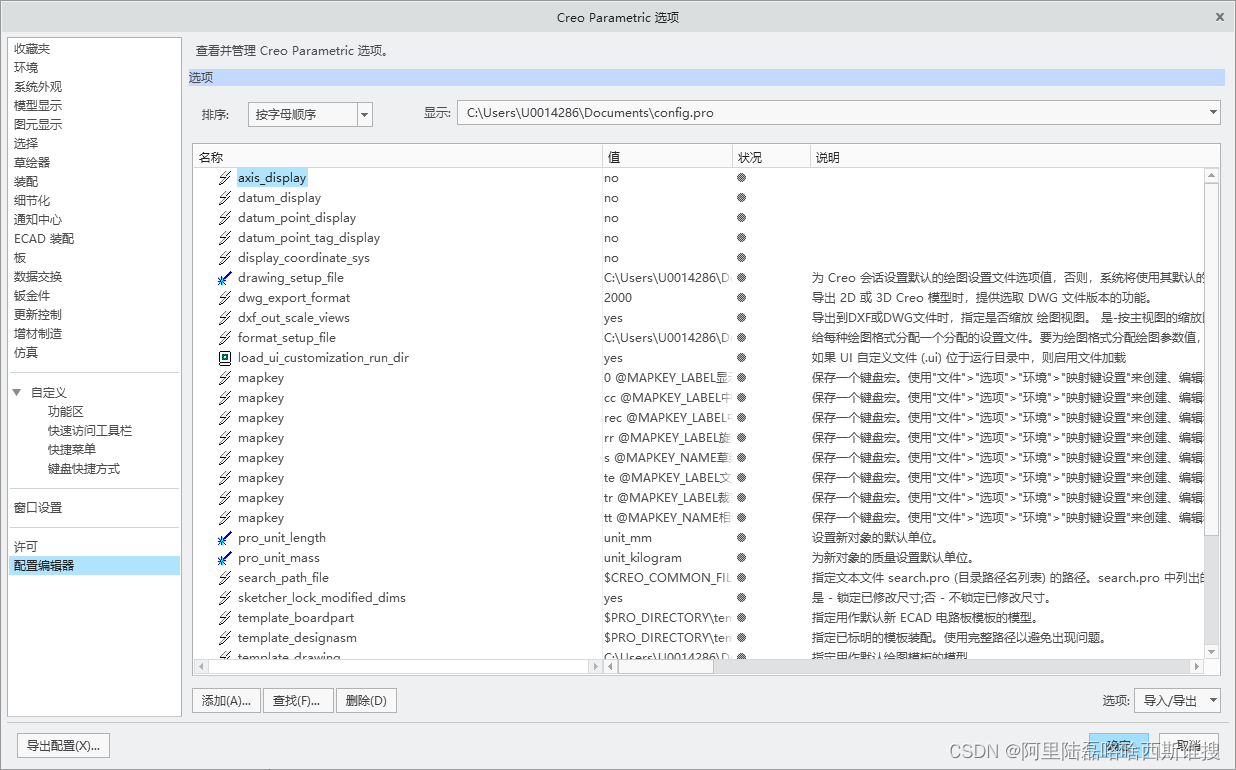

 配置编辑器:solidpart:零件;sheetmetalpart:钣金;designasm:装配

在这里可以配置模板

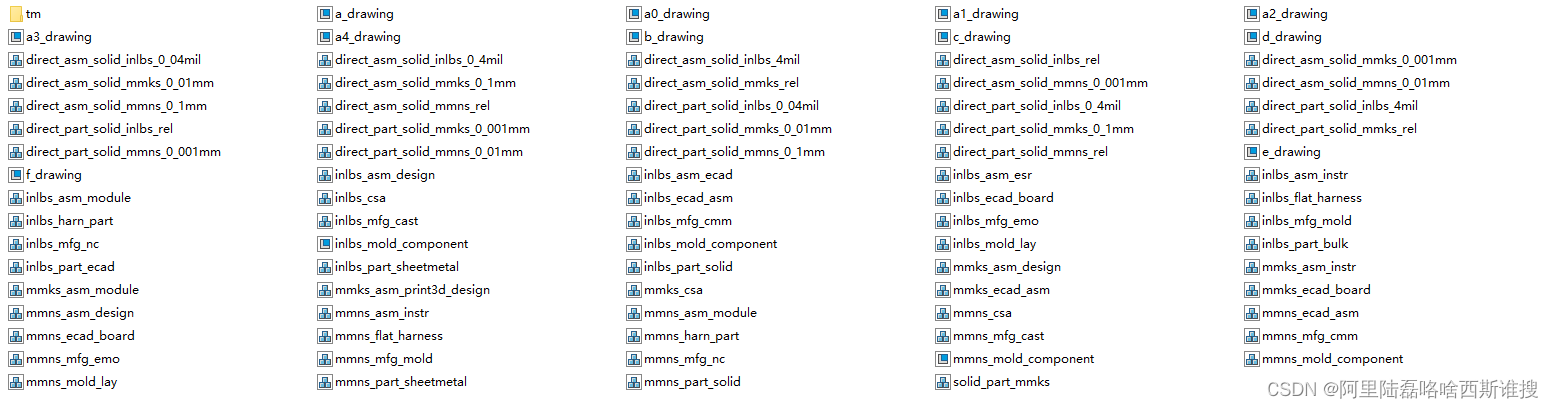

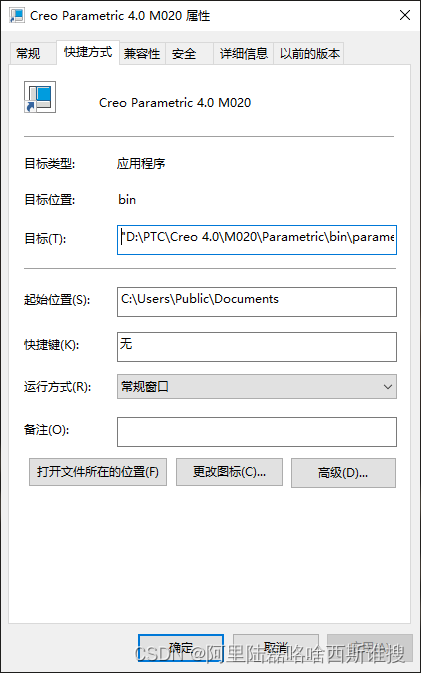

模板值目录: D:\PTC\Creo 4.0\M020\Common Files\templates,不清楚可以点击creo parametric属性中的目标

in开头文件表示单位为英寸,mm毫米表示公制mm单位

修改好后保存路径选择creo parametric属性中的起始位置

2、Creo绘图

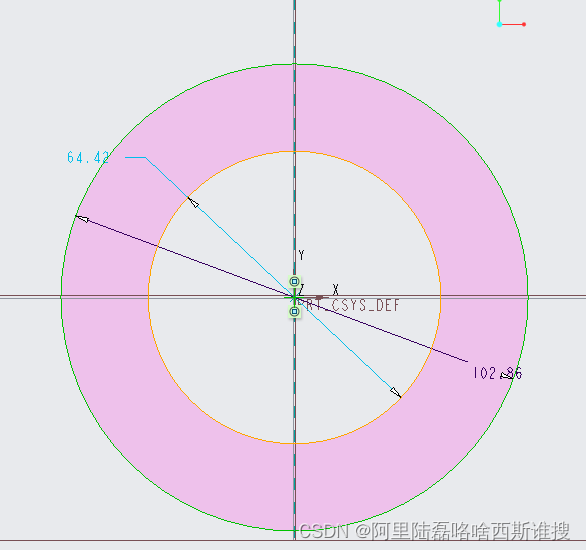

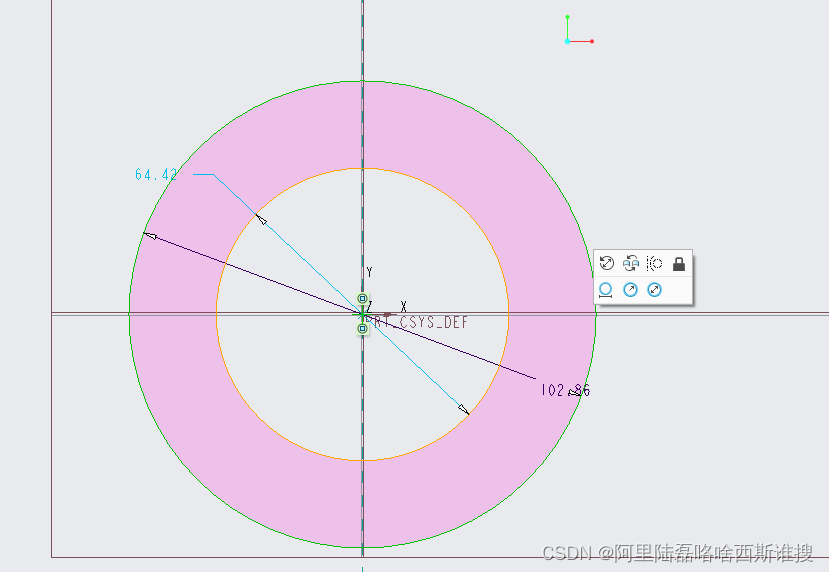

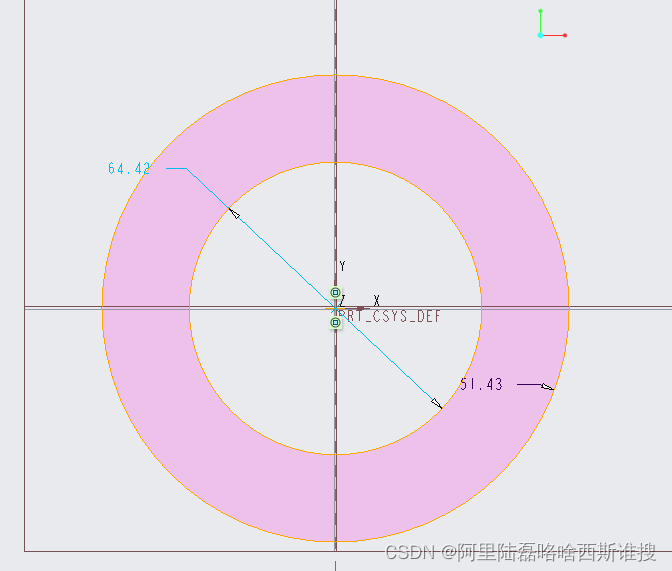

直径改半径:

(1)选择后鼠标左键选择要改的圆,

 出现圆的标注方式

选择半径

标注修改完成

3、creo工程图默认消影实线设置

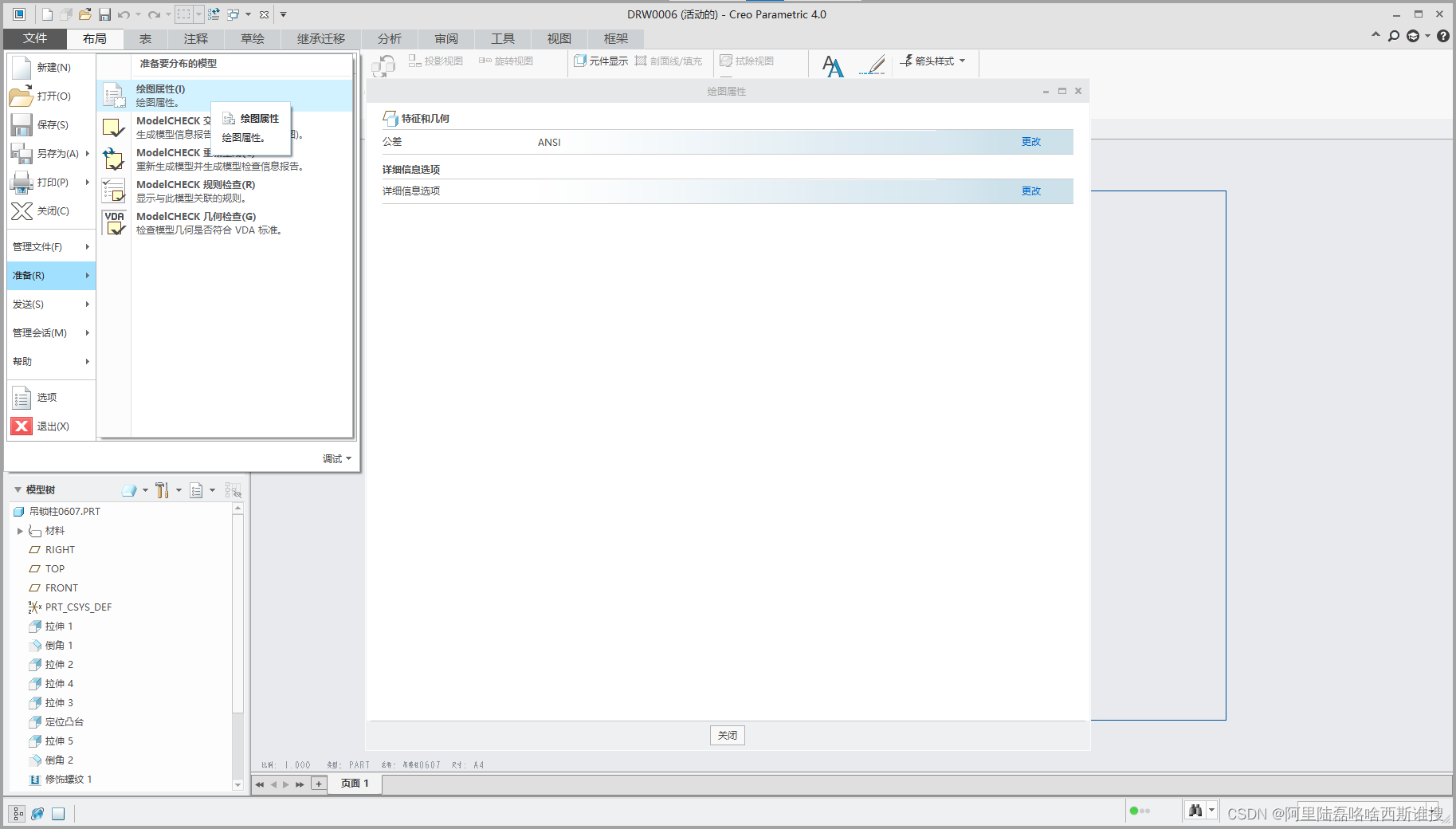

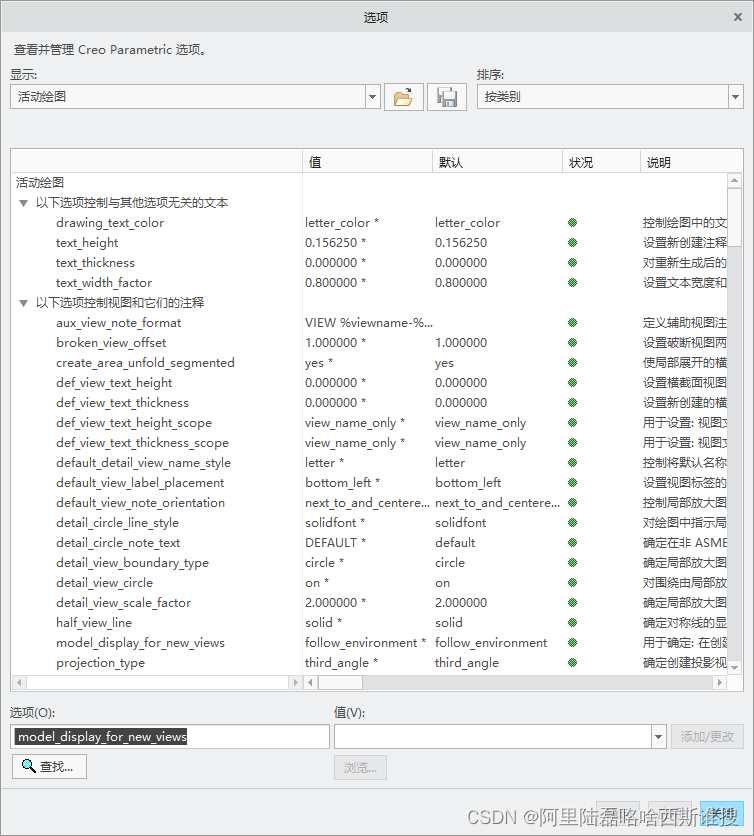

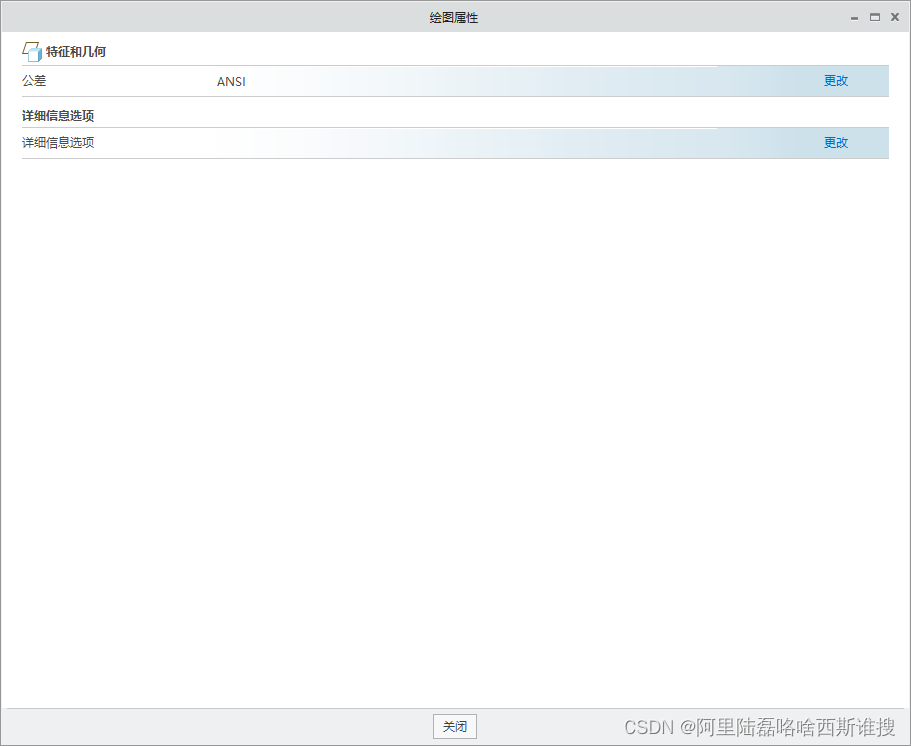

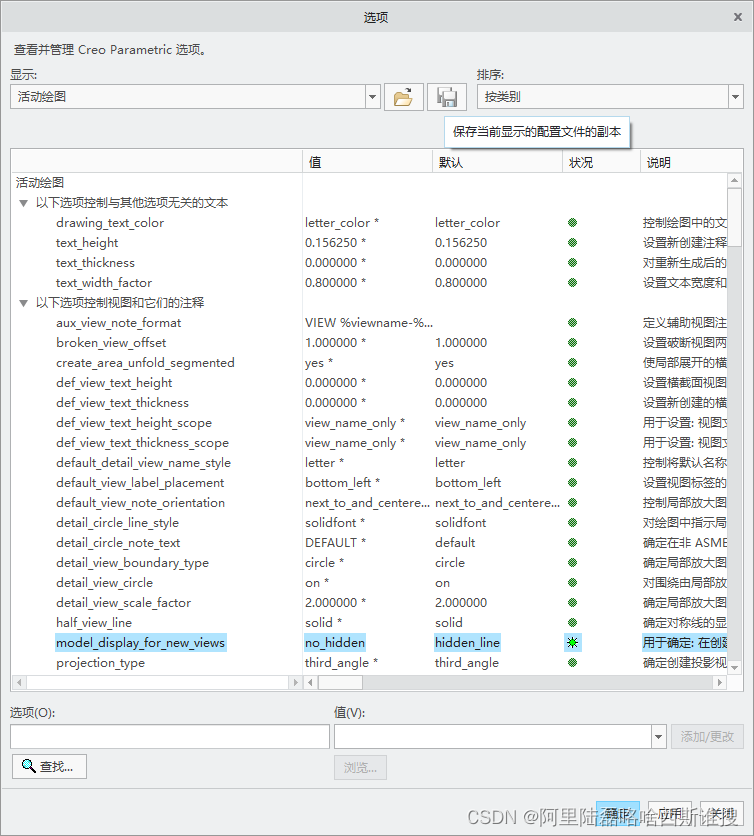

打开绘图,打开文件->准备->绘图属性->详细信息选项->更改

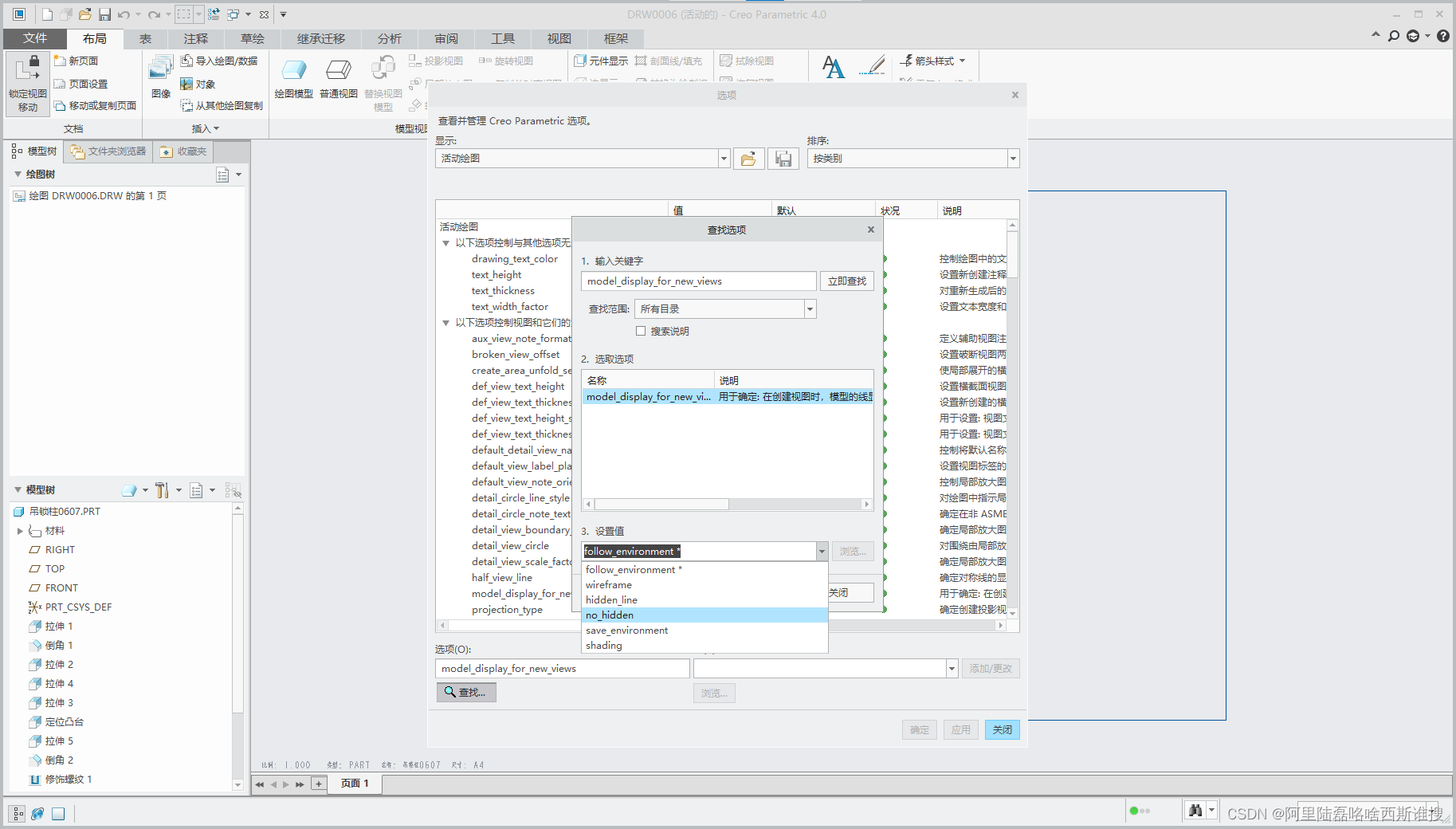

 查找model_display_for_new_views

选择no_hidden(消隐)

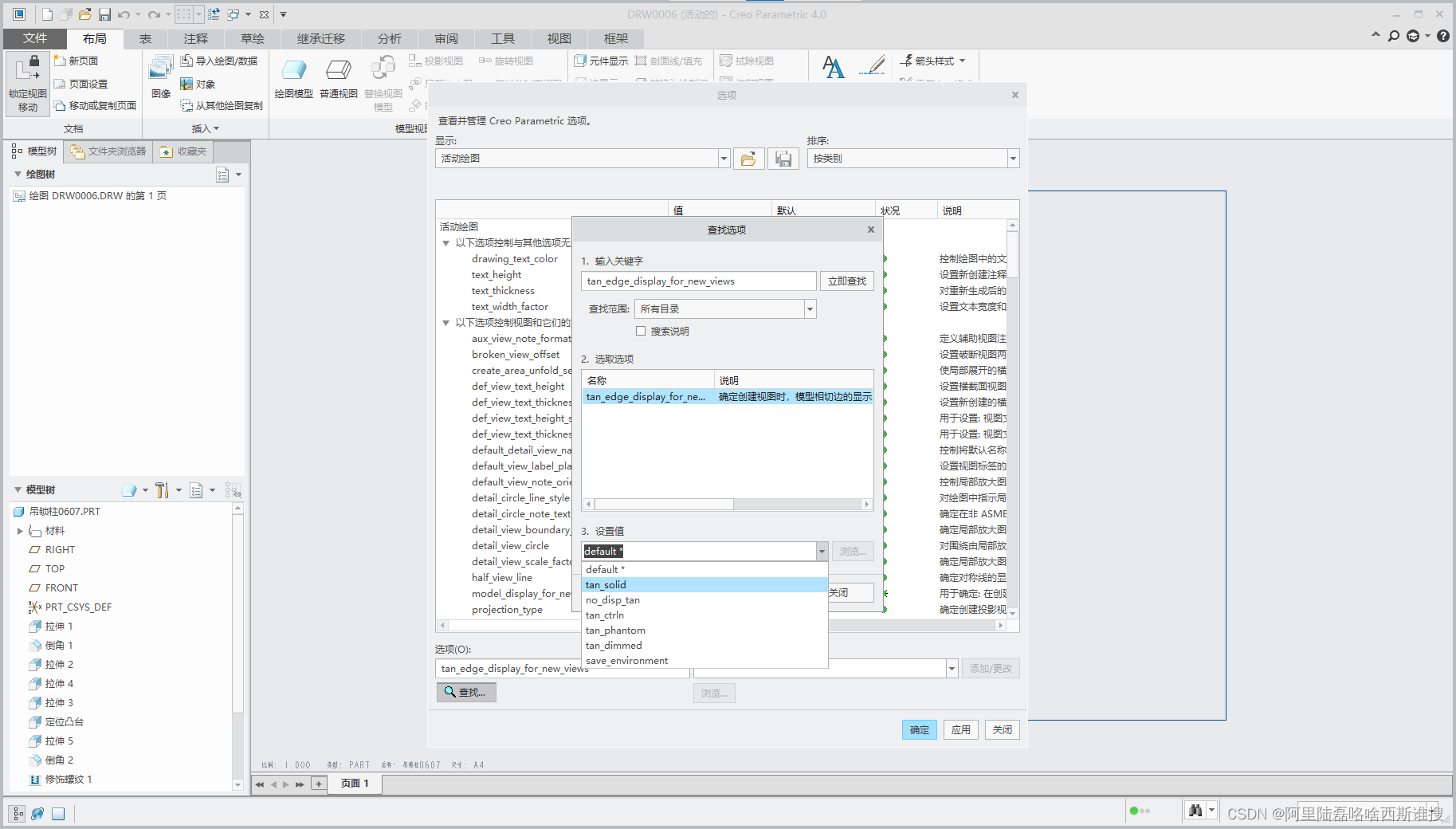

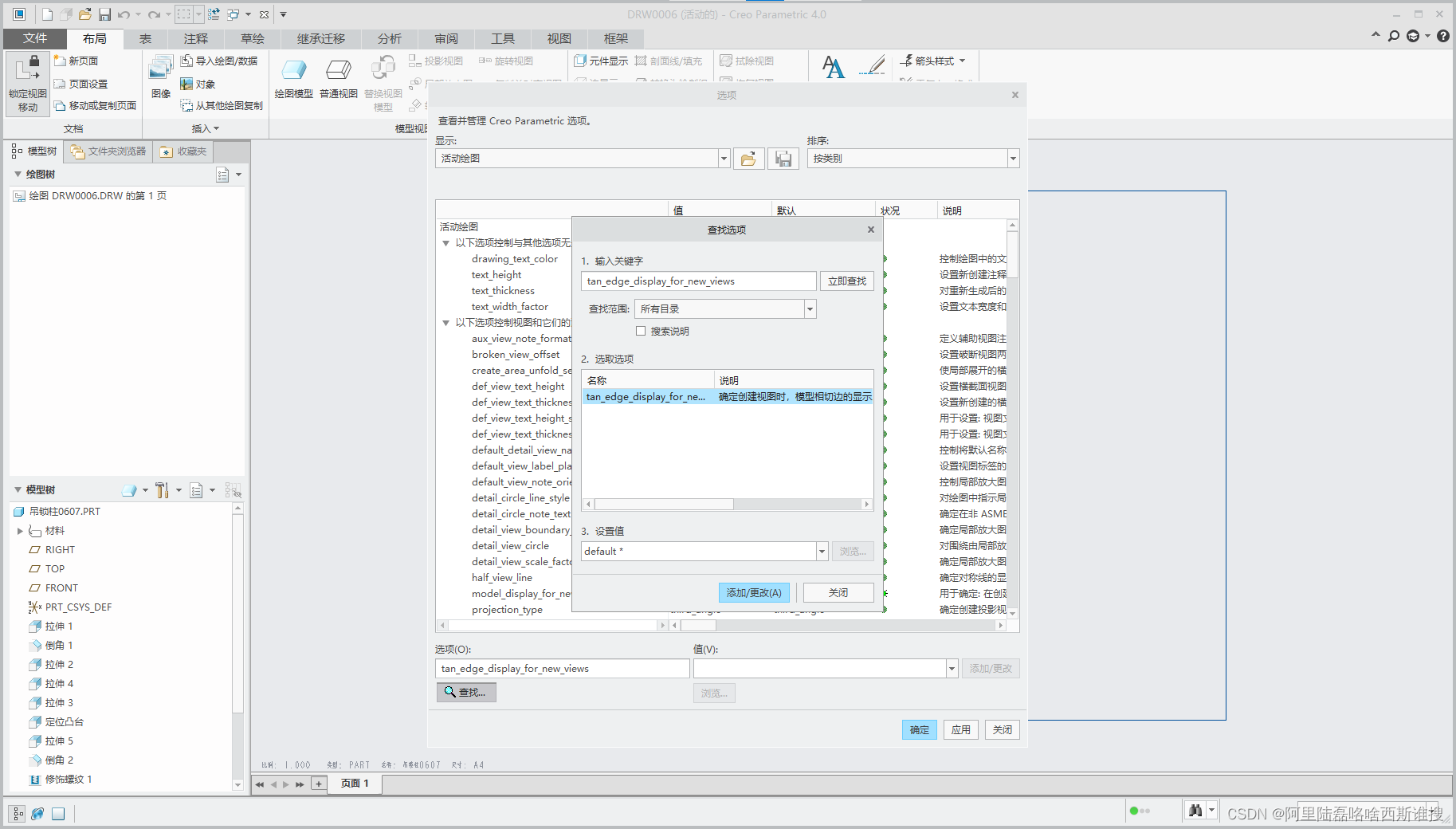

 搜索 tan_edge_display_for_new_views

选择tan_solid(实线)



保存修改

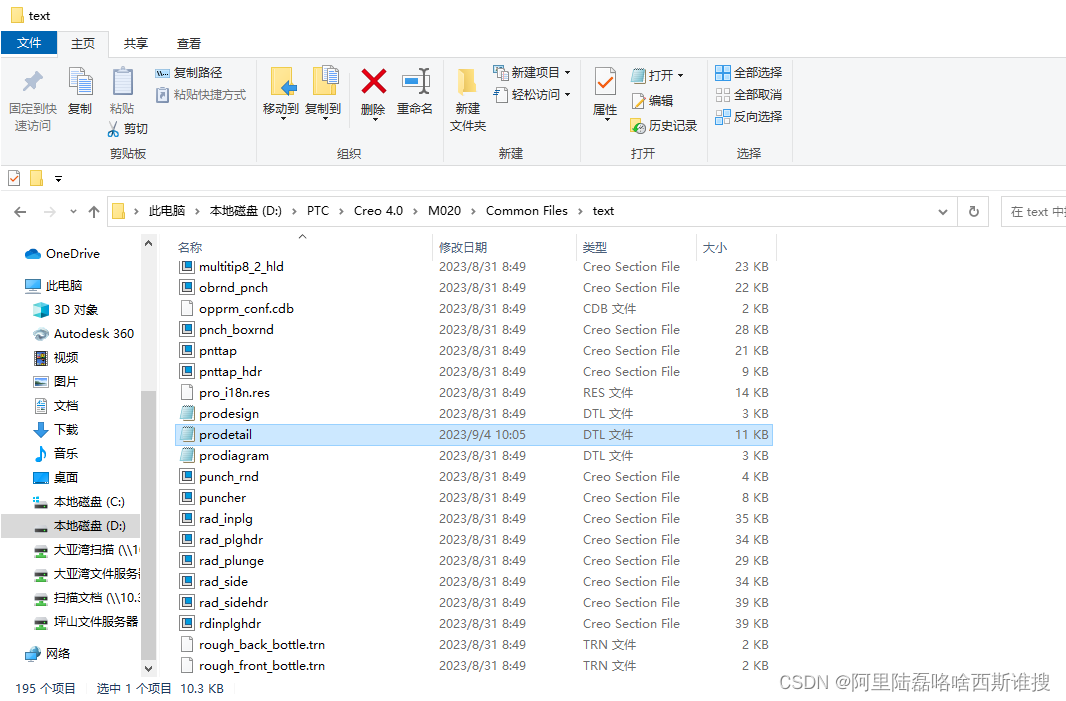

 如果要修改成默认的,建议替换proedetail.dtl文件目录参考(D:\PTC\Creo 4.0\M020\Common Files\text),其具体位置可以参考下面的目标目录寻找,

4、拉伸和实体化切除

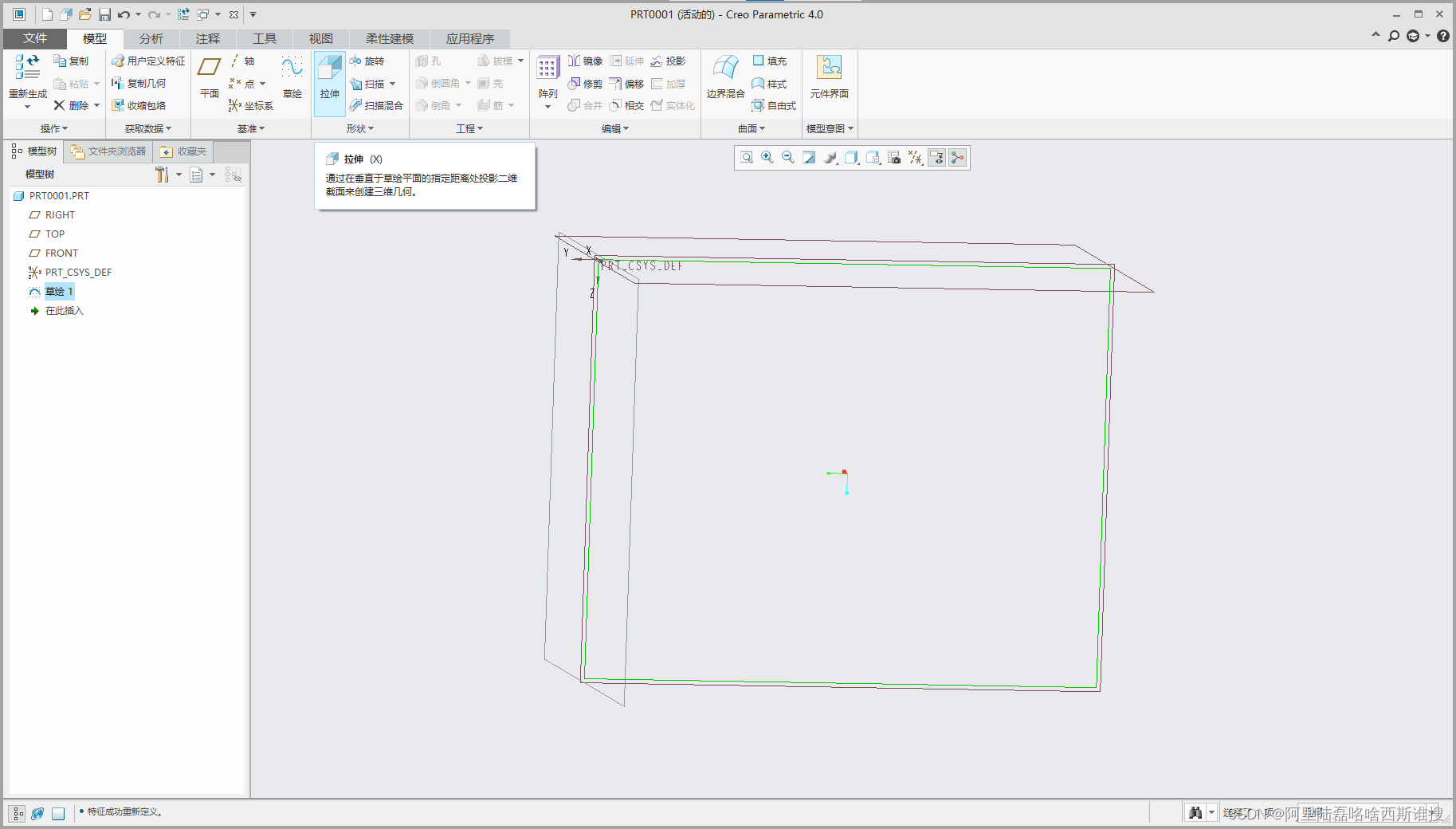

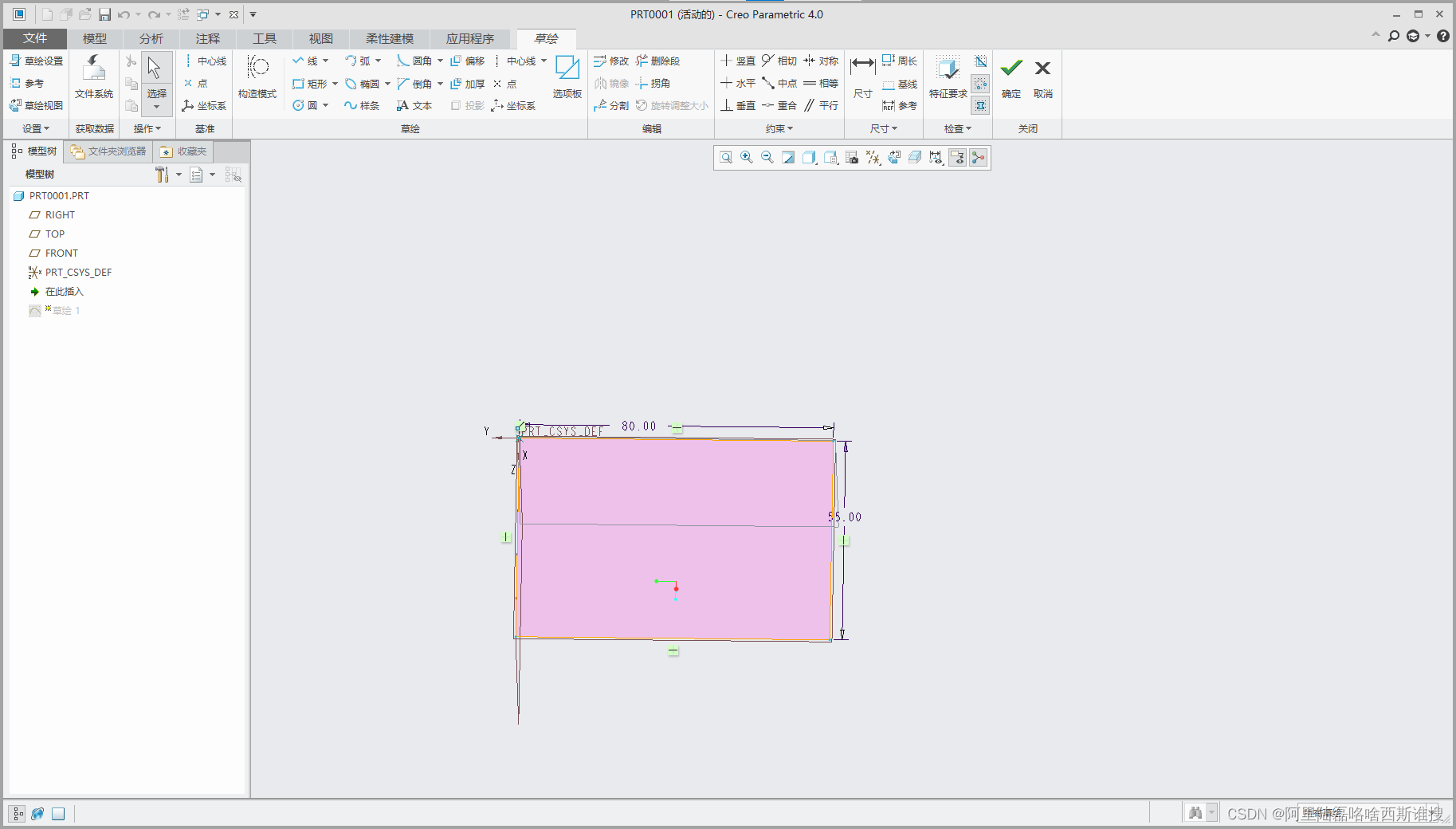

 (1)绘制任意图形

 (2)选择草绘1,点击拉伸,拉伸图形

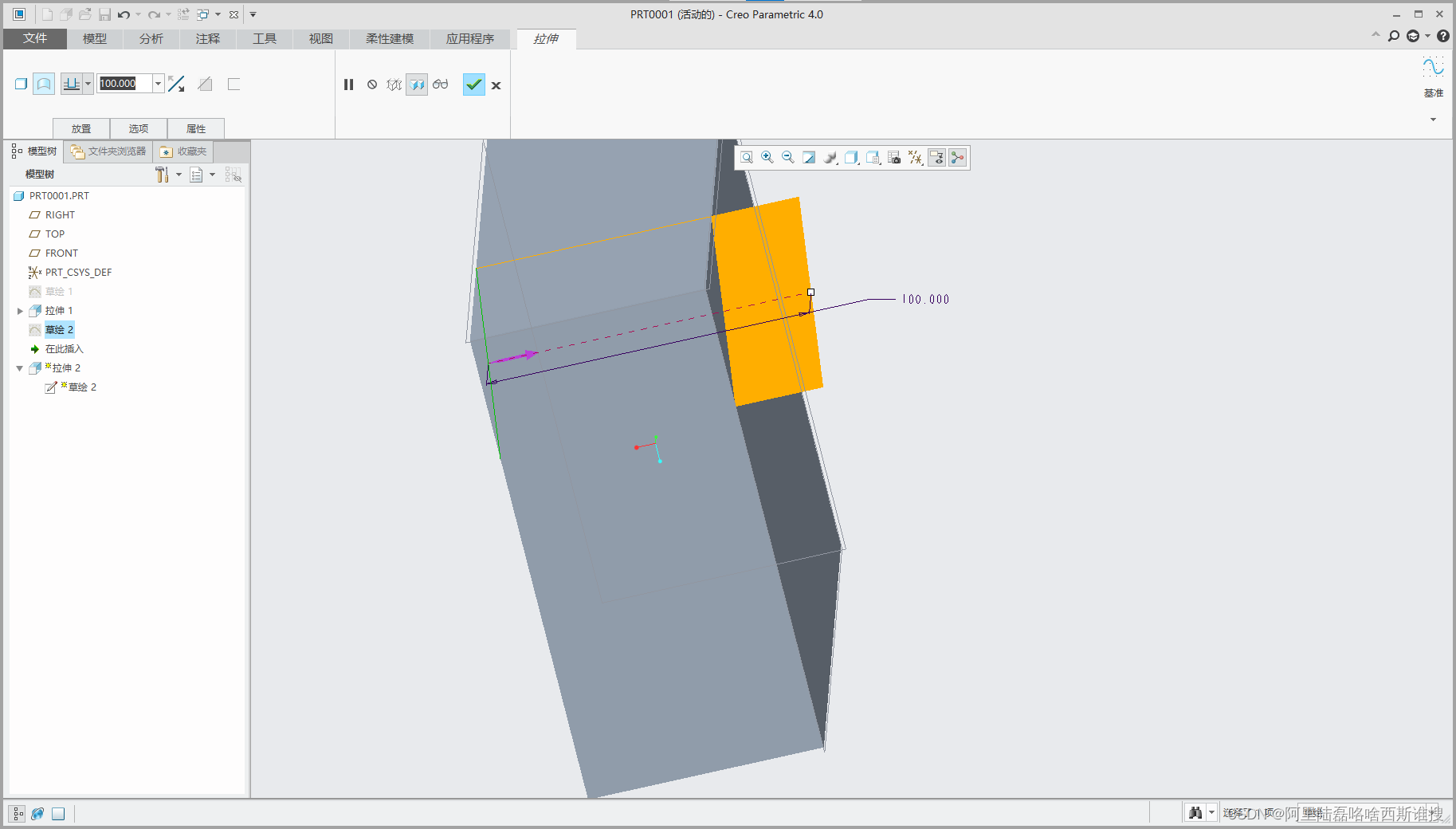

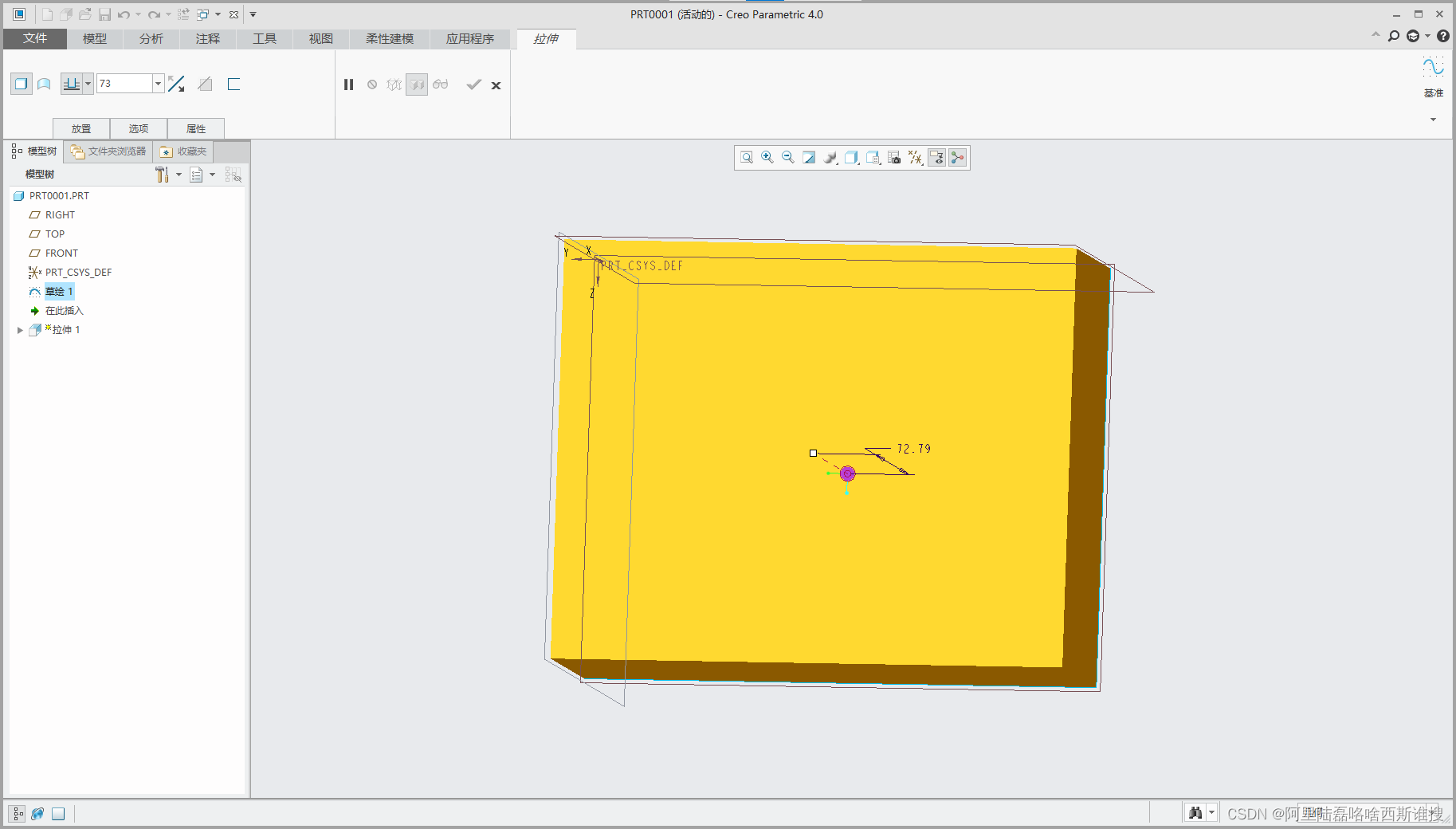

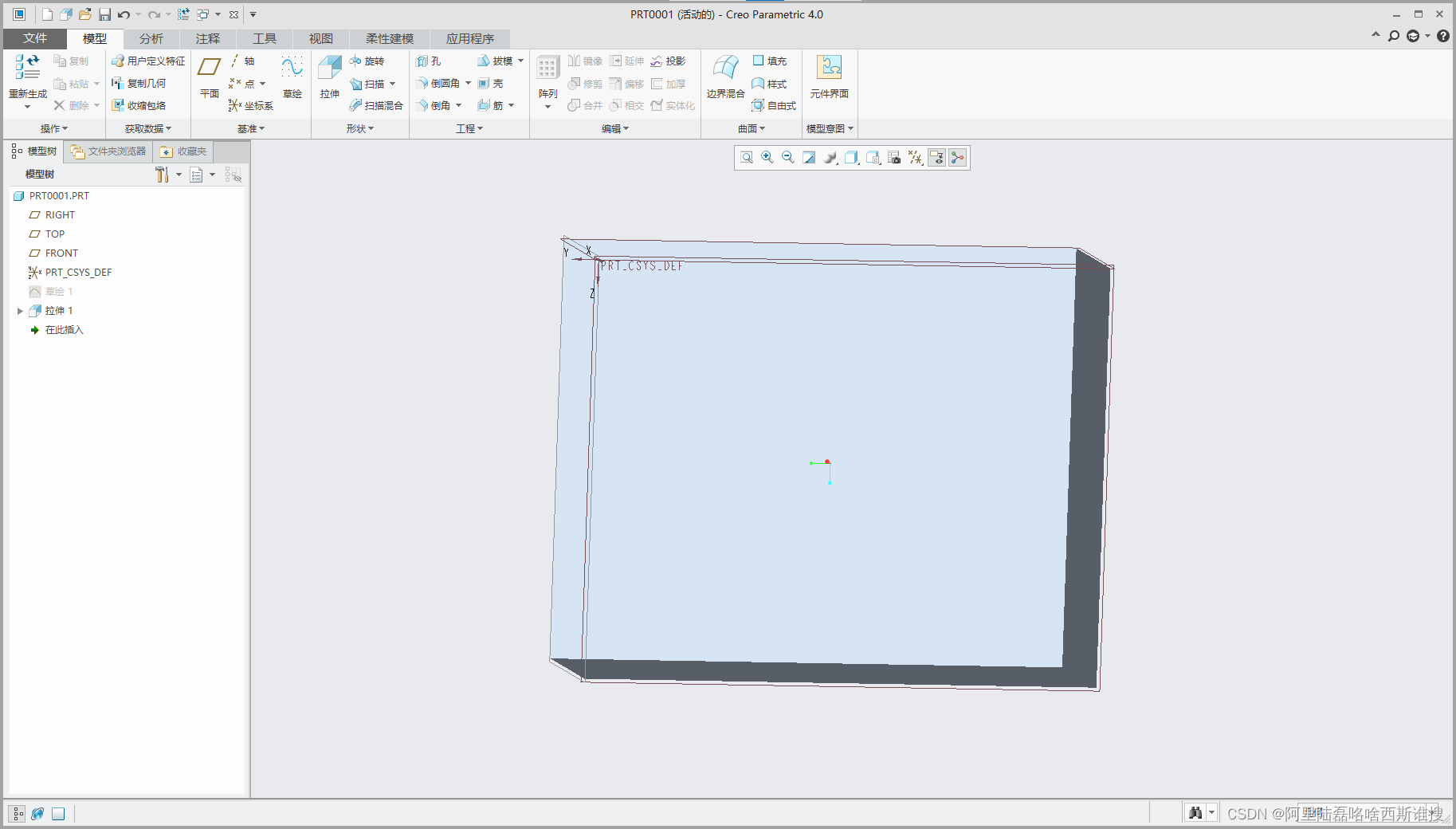

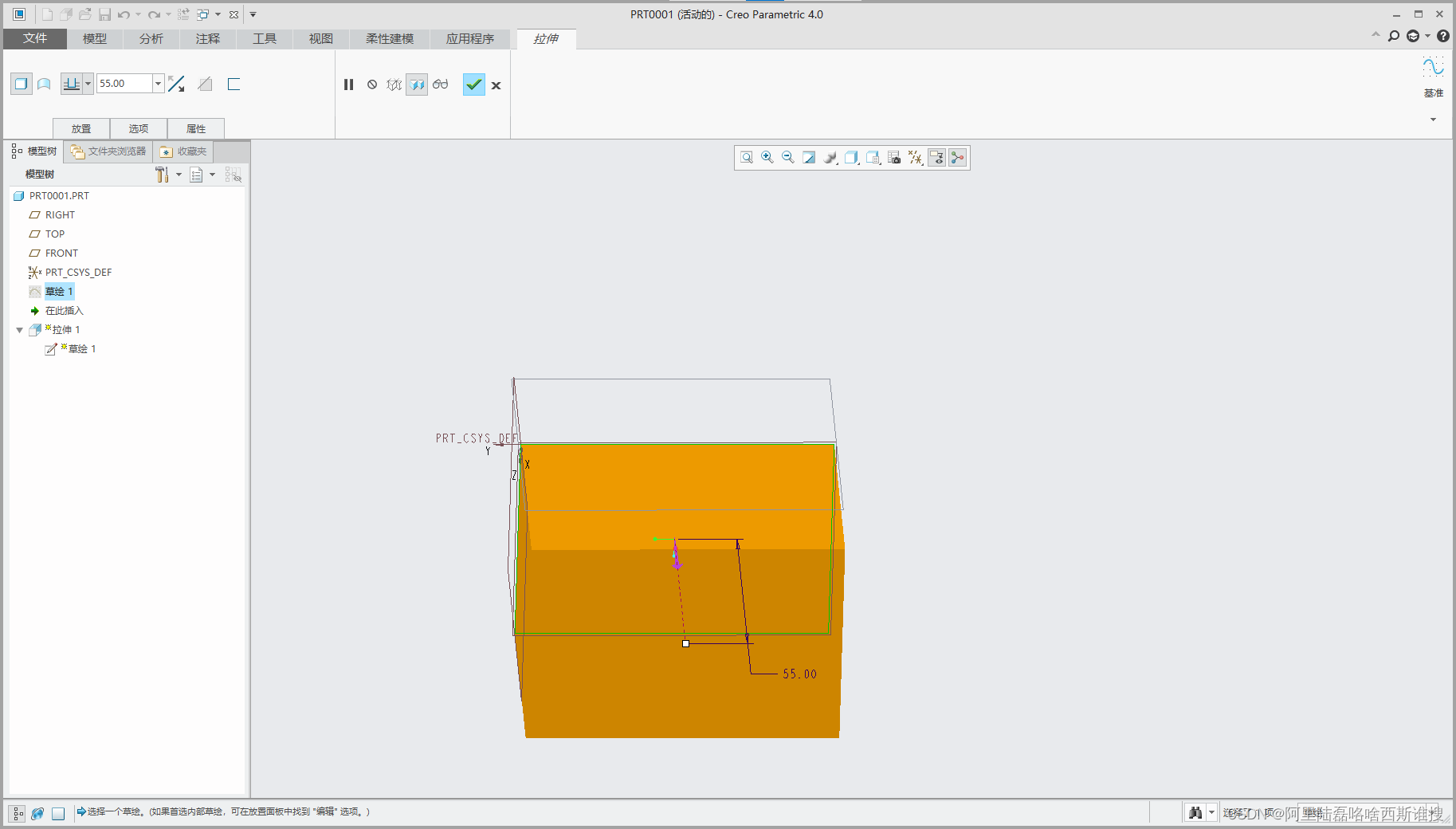

(3)输入拉伸深度

 (4)确认后拉伸完成

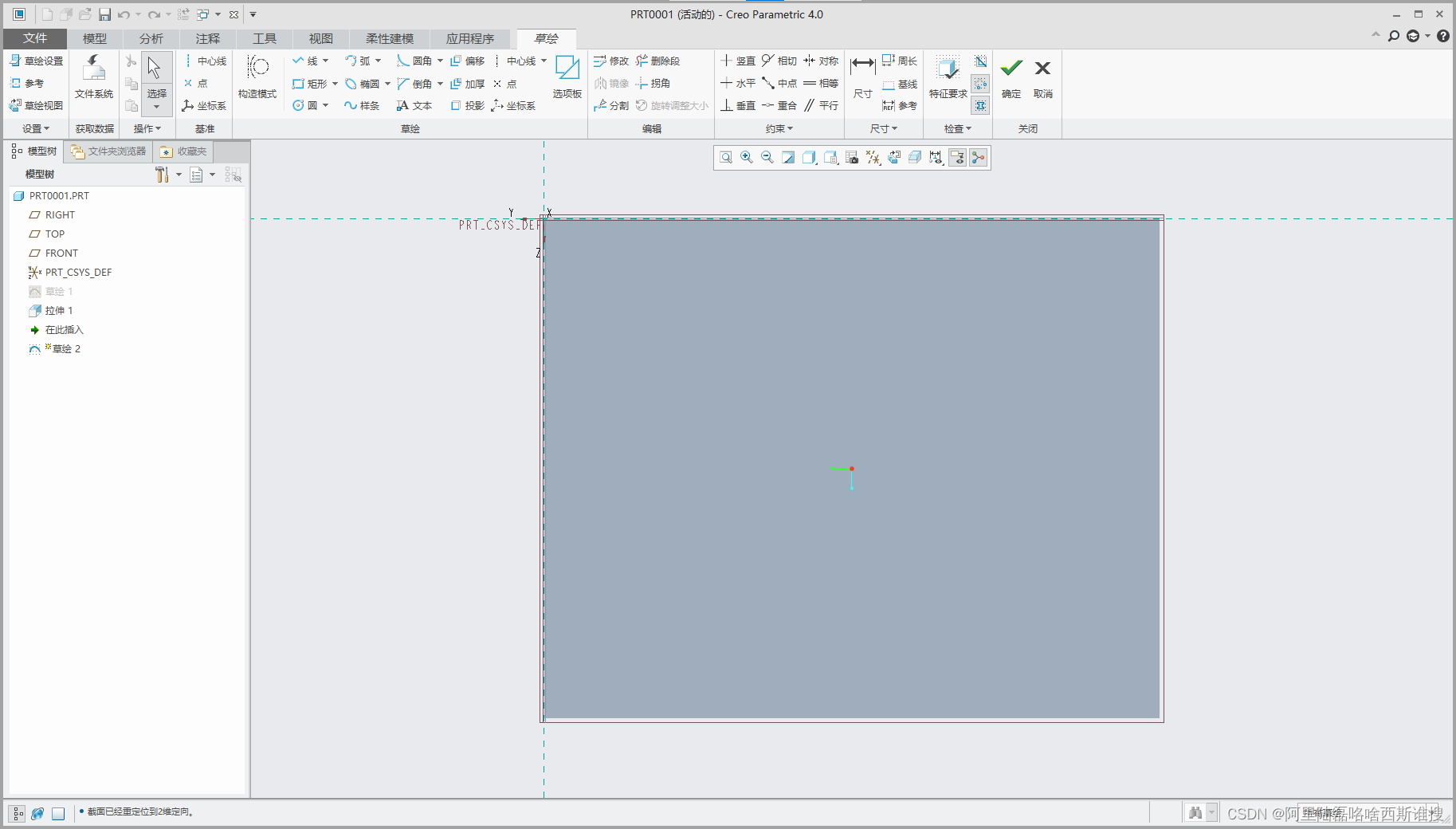

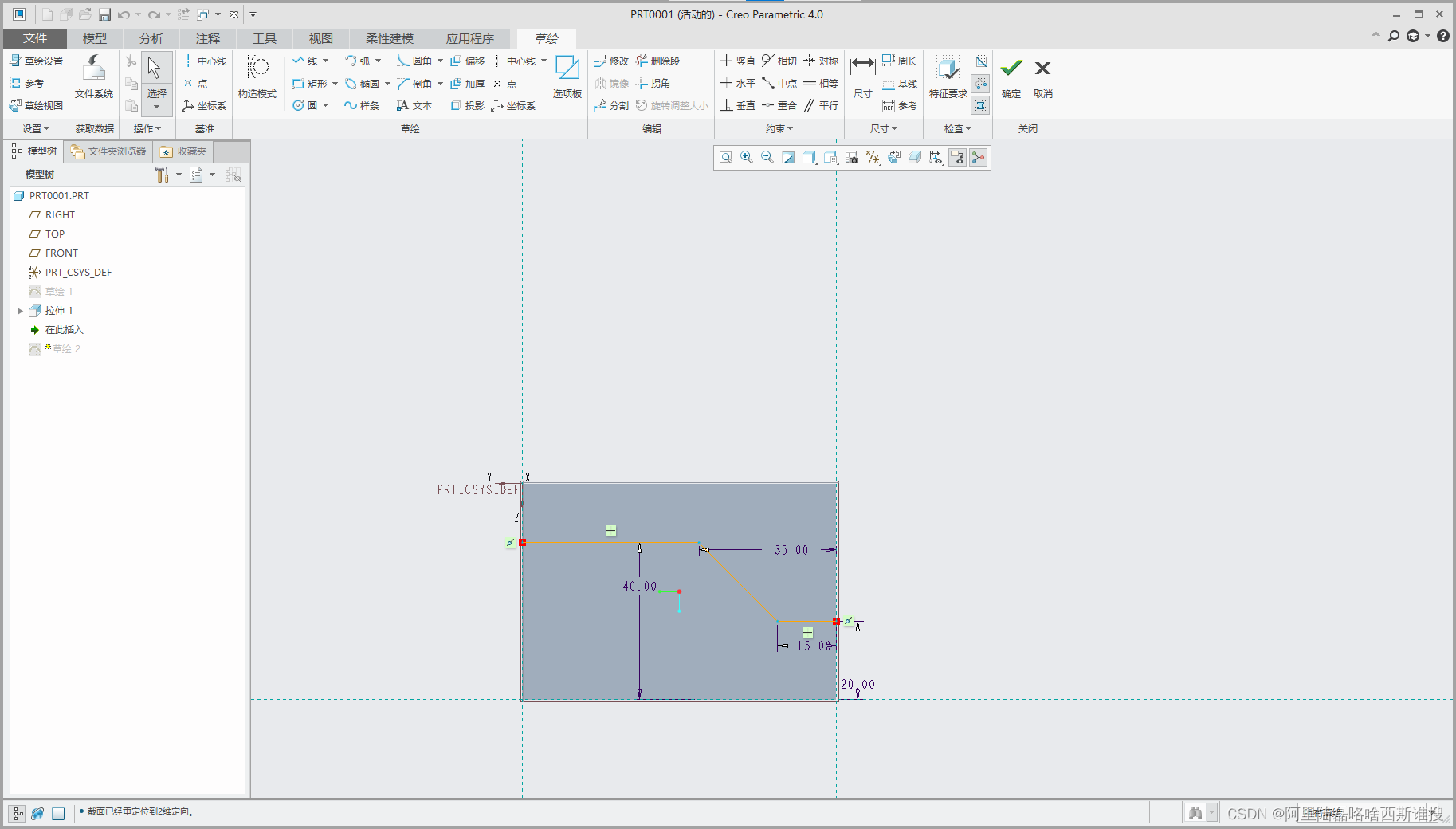

(5)选择需要绘图的平面,点击 草绘



 (6)绘制一条线段,确认后退出绘图

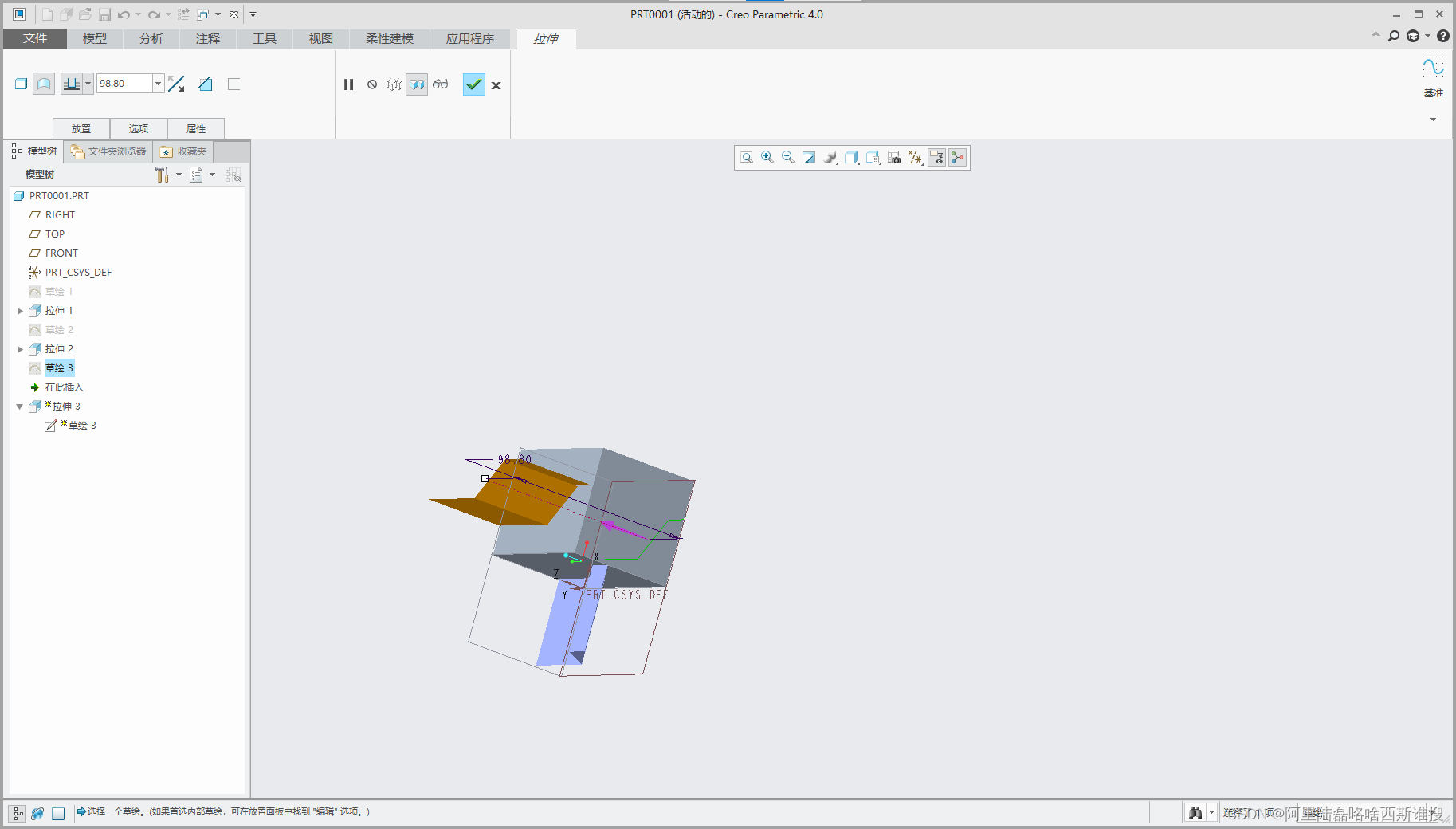

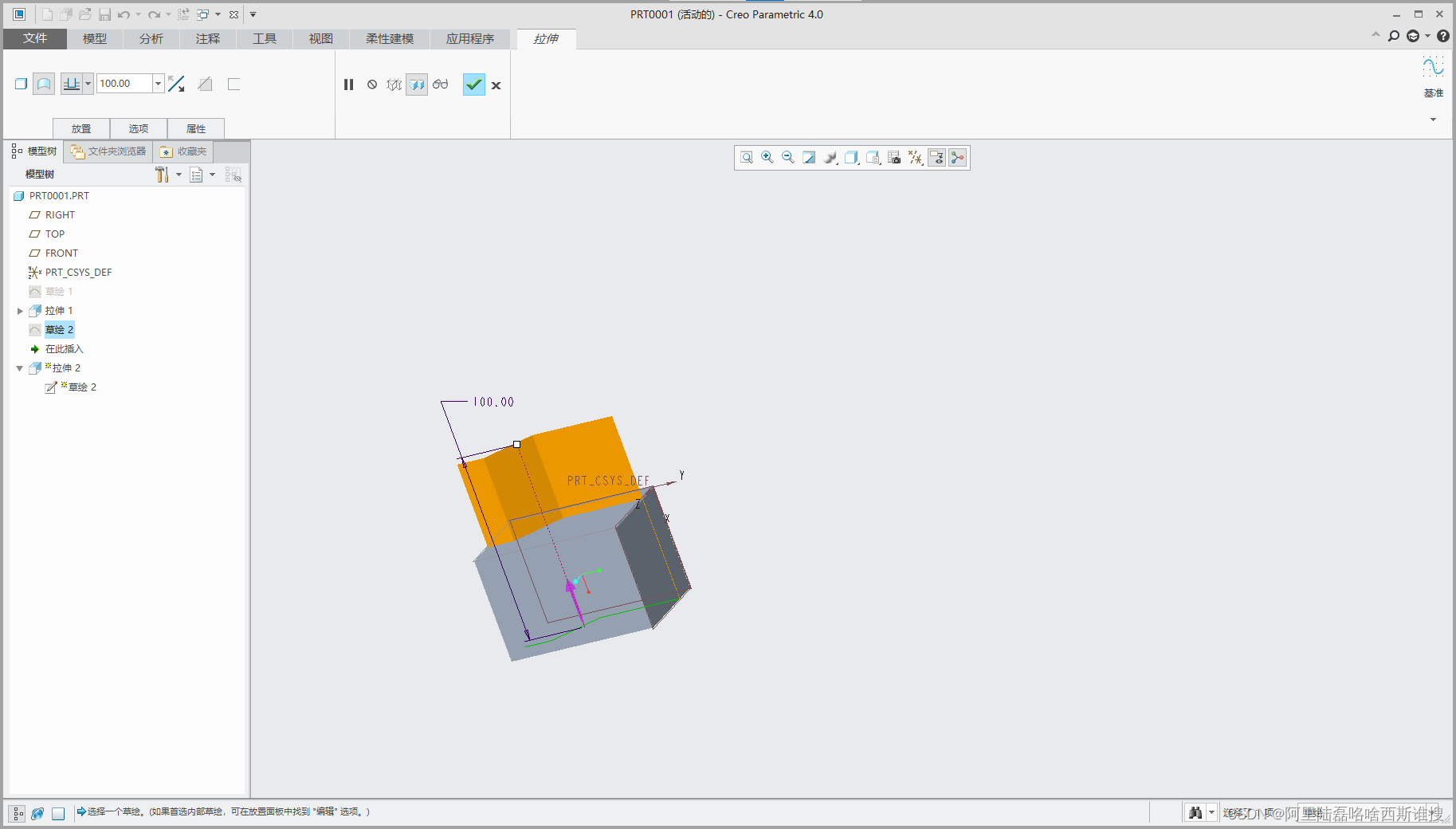

 (7)选择草绘2,点击拉伸,选择拉伸为曲面

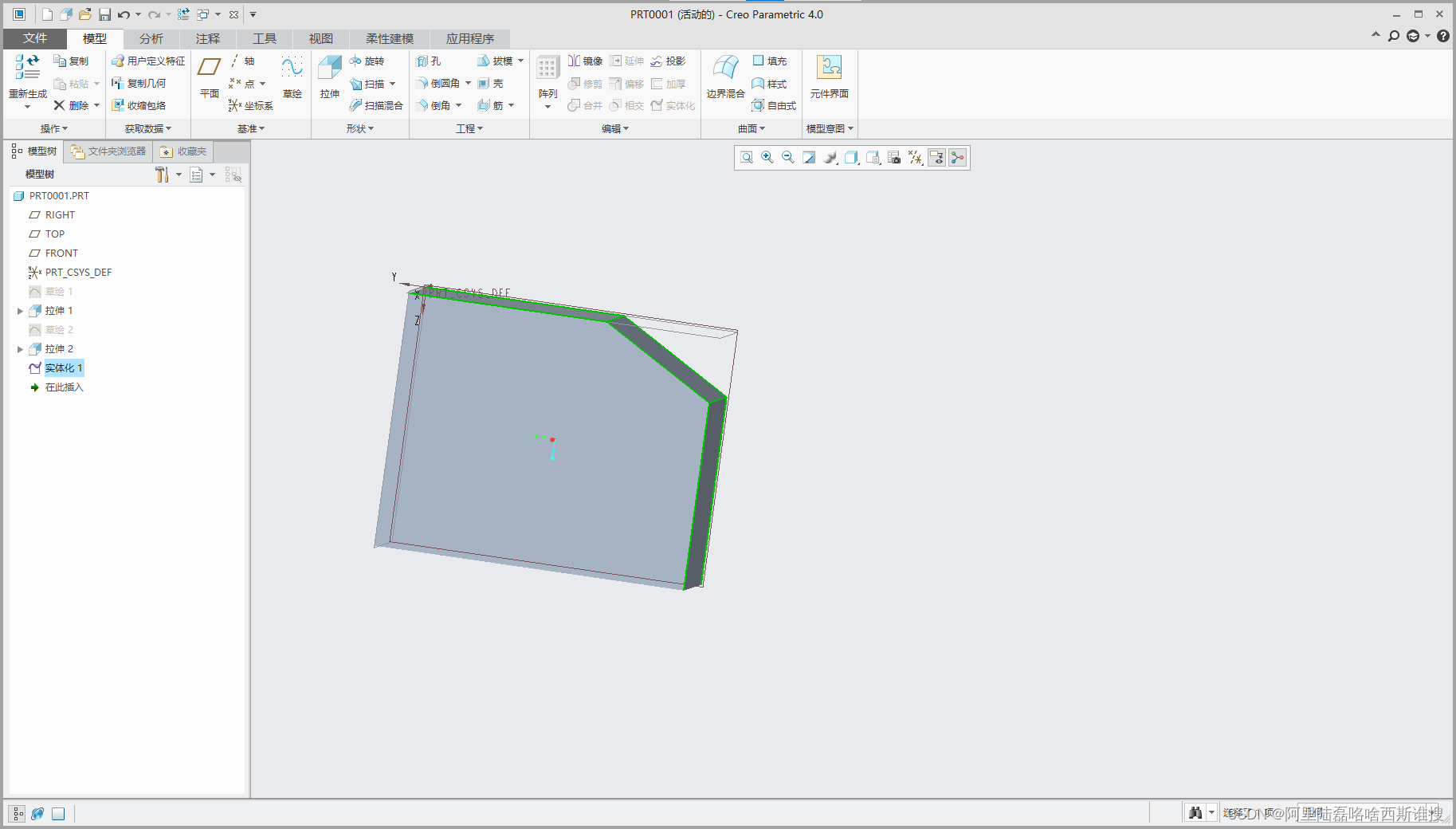

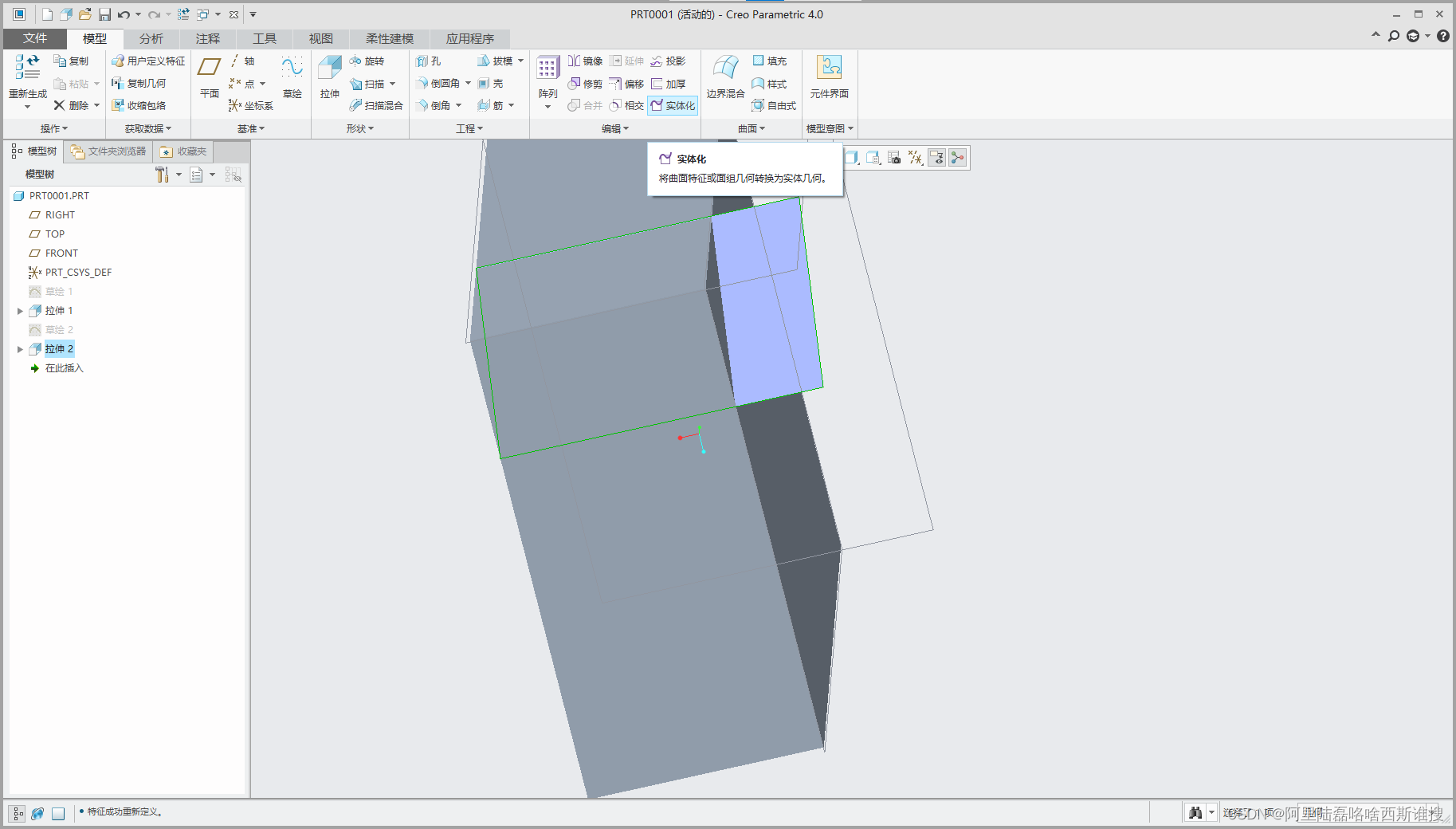

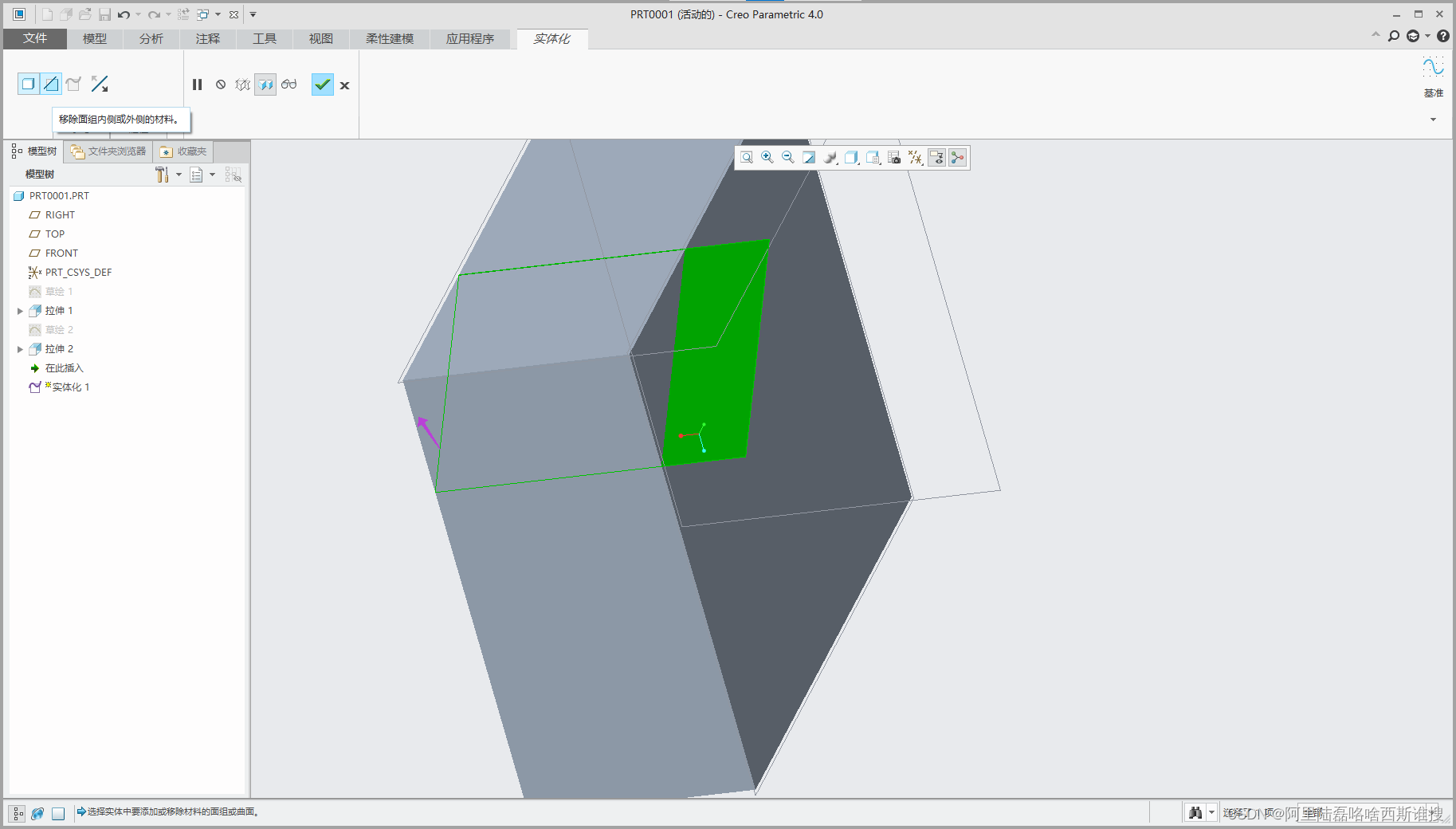

 (8)拉伸完成后,选中拉伸平面,点击实体化

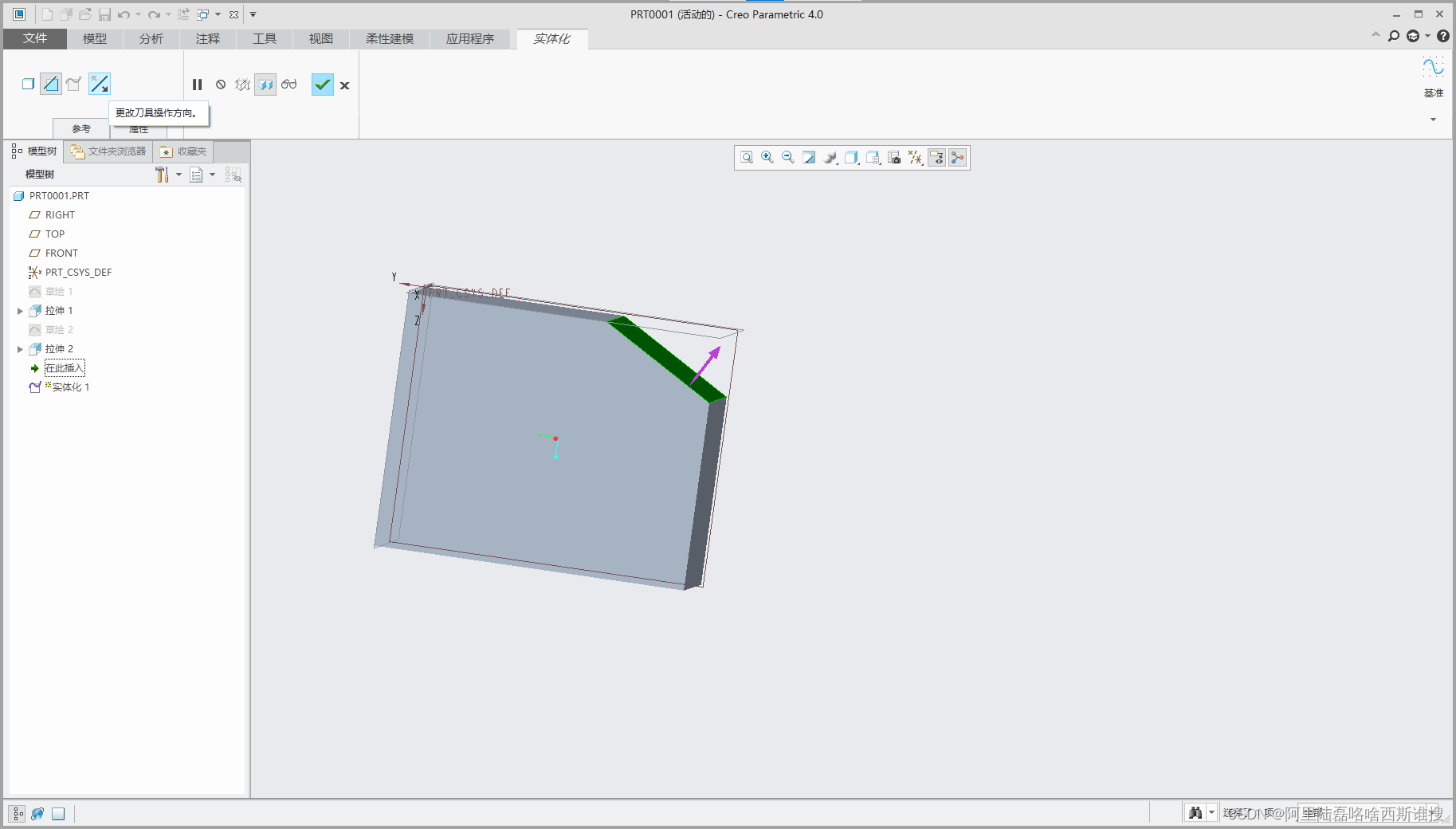

(9) 选择切除,并确认切除方向

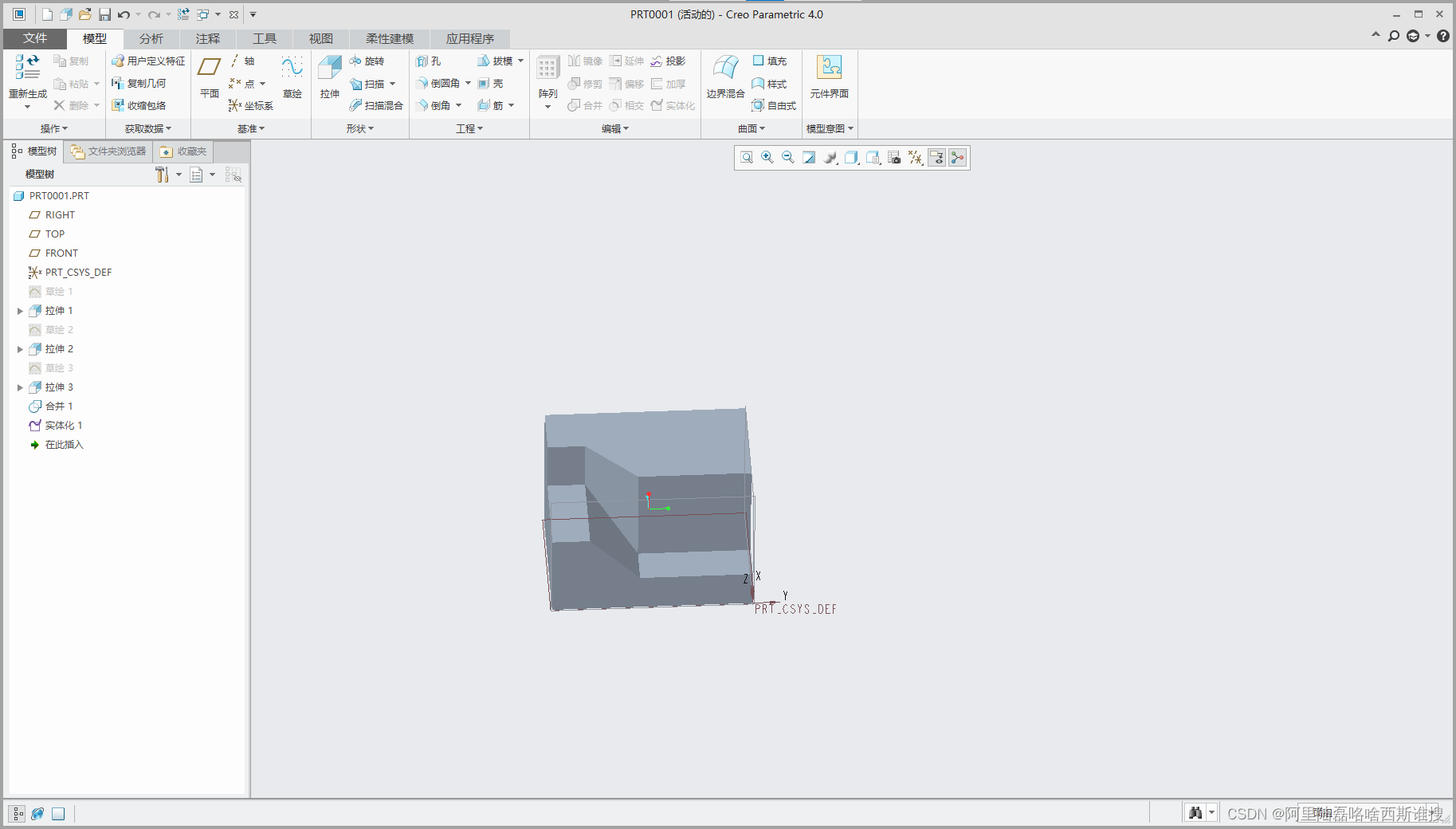

 5、合并面组

(1)绘图并拉伸

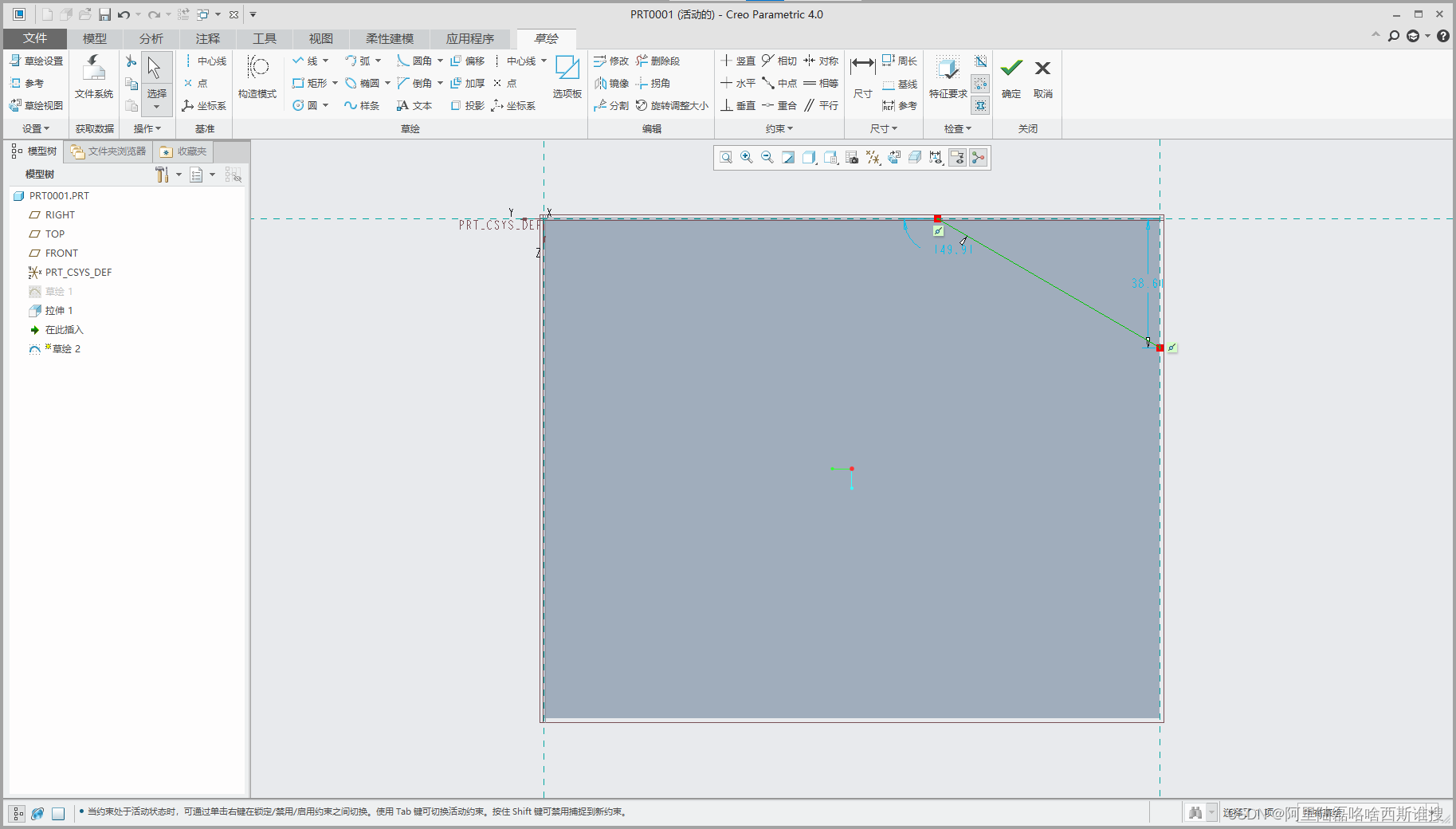

 (2)选择需要绘图的面,点击草绘,绘制图形

(3)拉伸图形,完成面组绘制

(4)重复绘制另一面的线段,完成面的绘制。

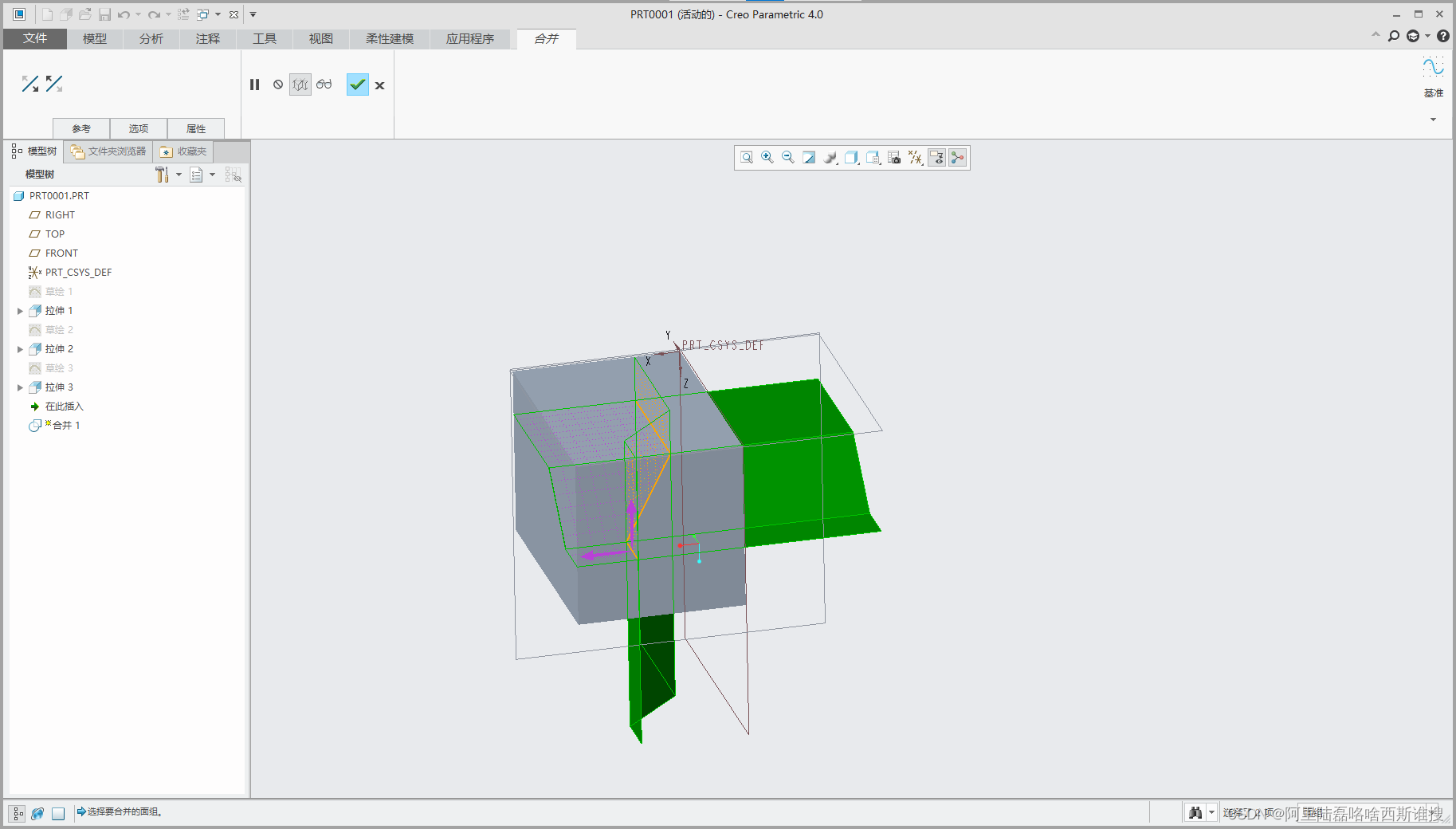

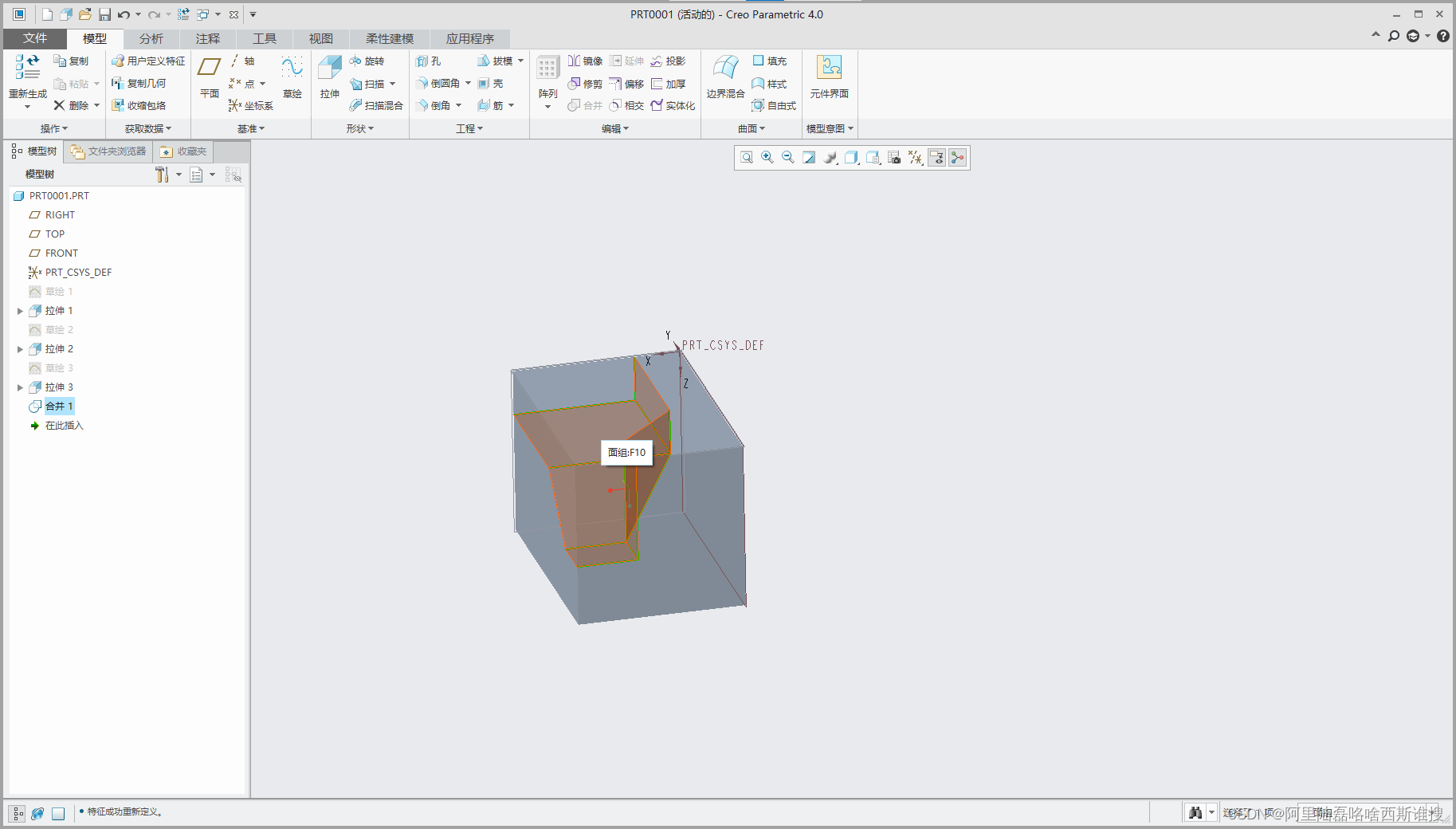

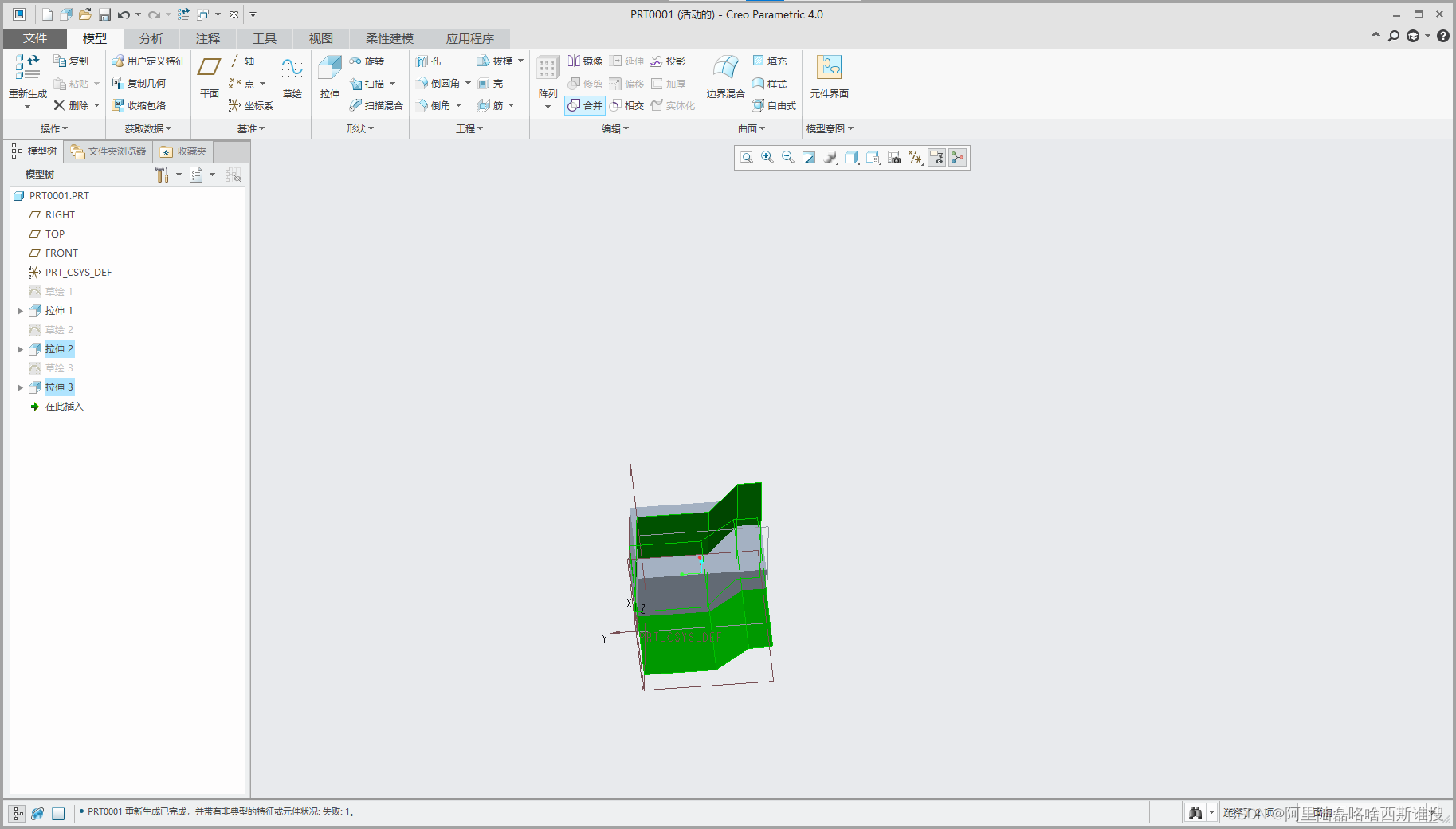

(5)选中两个平面(按住crtl键点击),点击合并

 (6)虚线为要保存的的面,确认后退出

 (7)选择面组、基准、注释等可以在右下进行设置(8)选择合并的面组后,选择实体化

(9)选择切除方向等设置,完成切除

 ​​​​​

6、混合

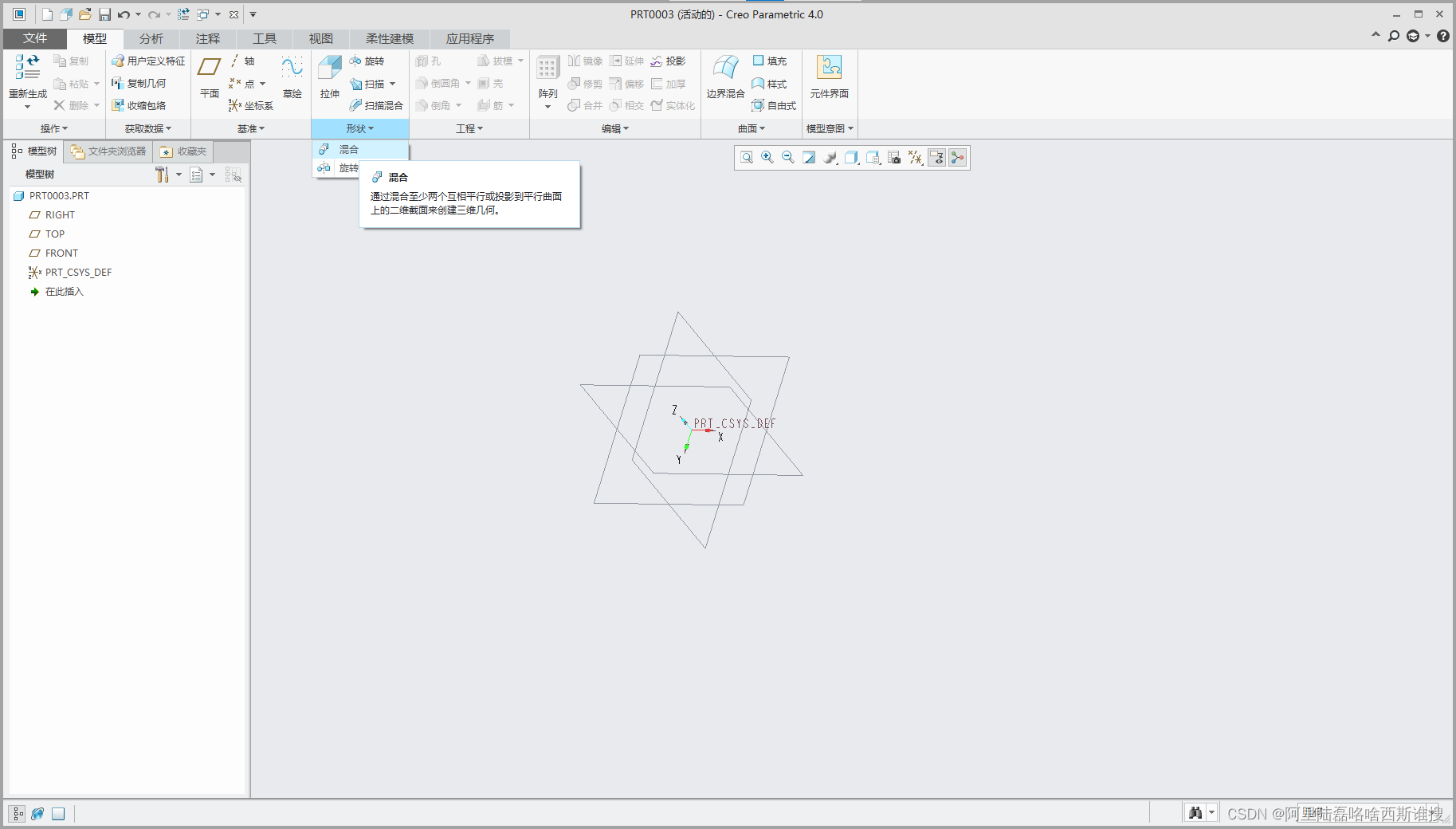

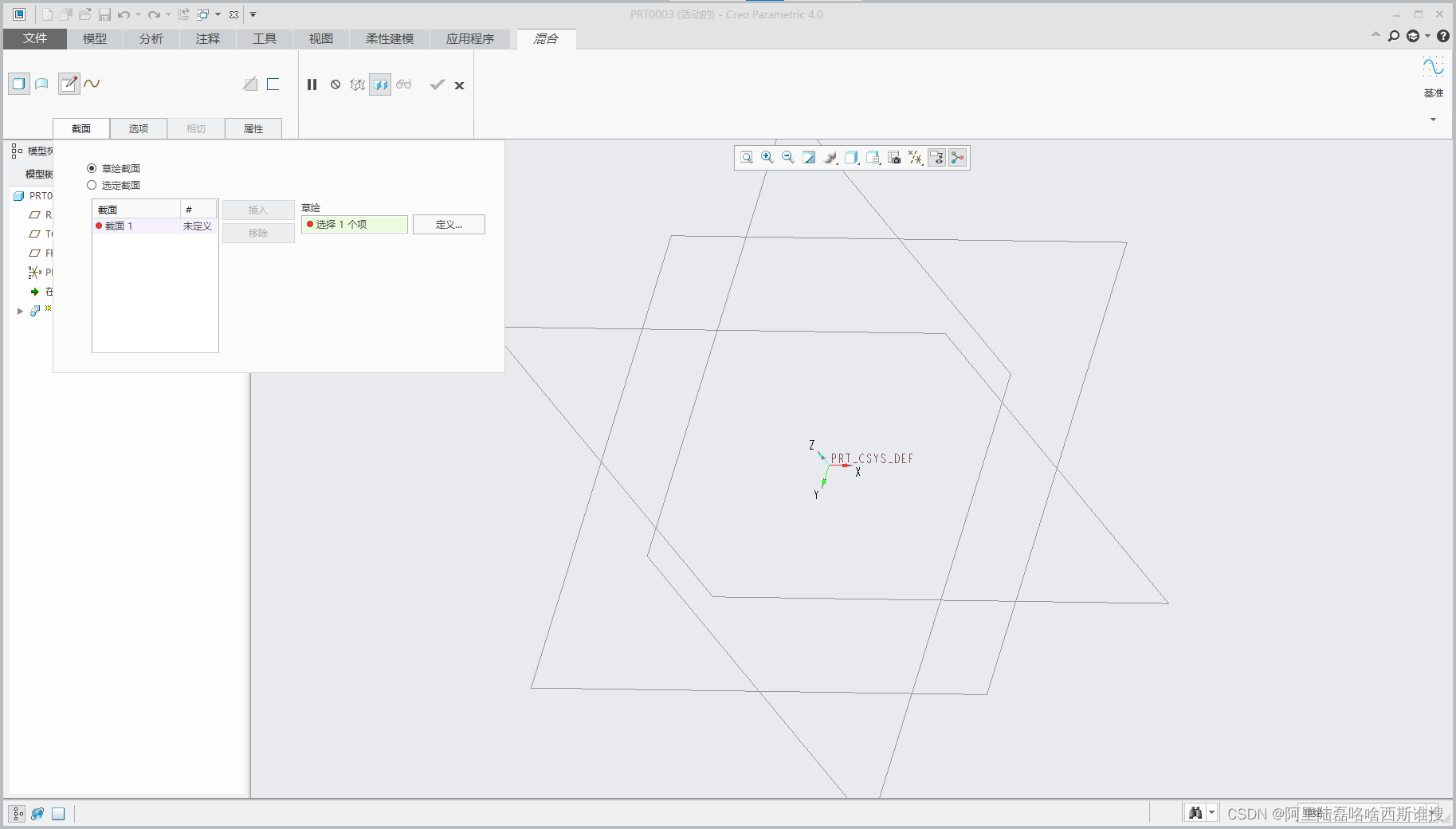

①点击混合

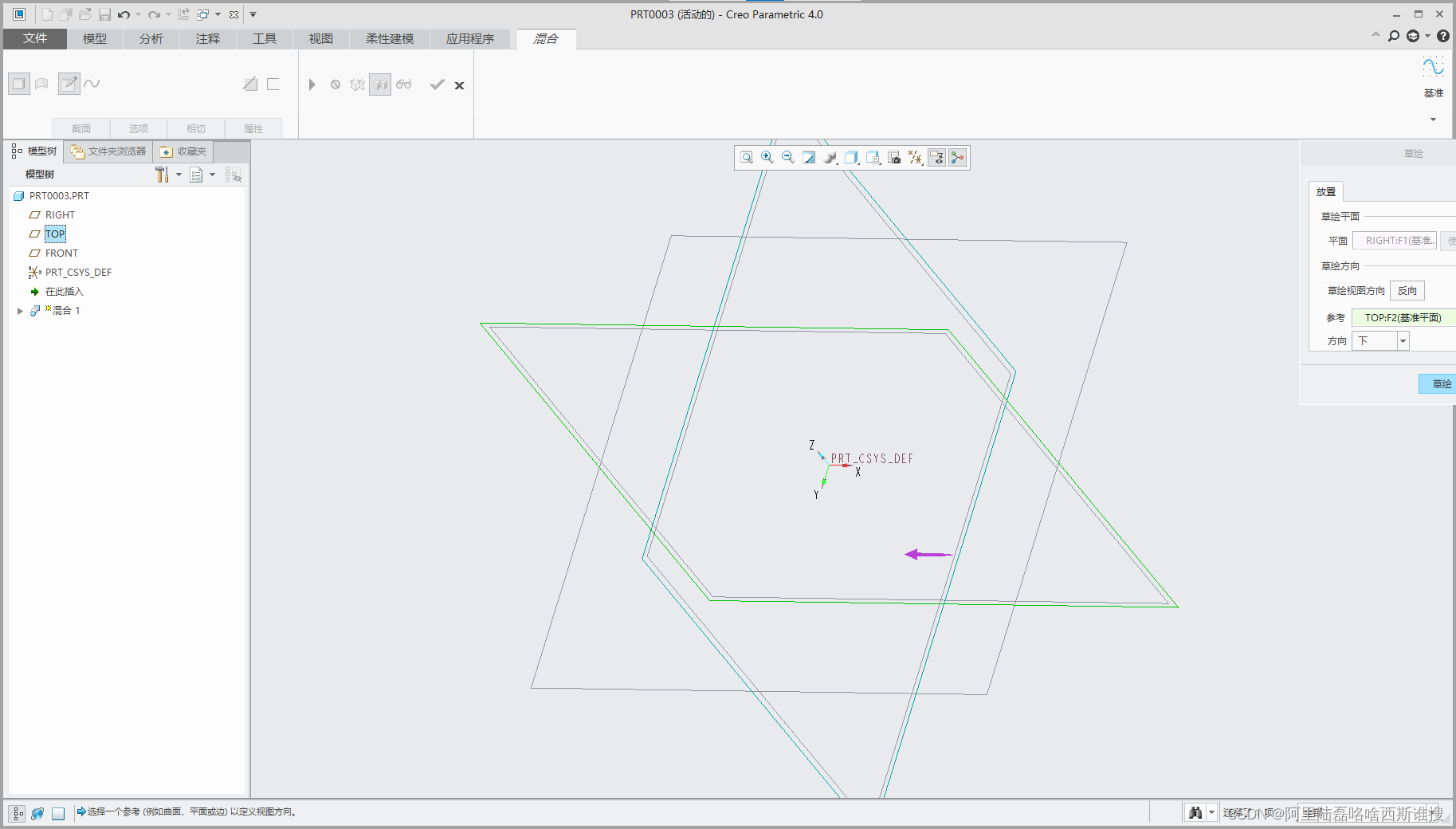

 ②选择新建草图,选择定义

 ③选择草绘平面后,点击草绘

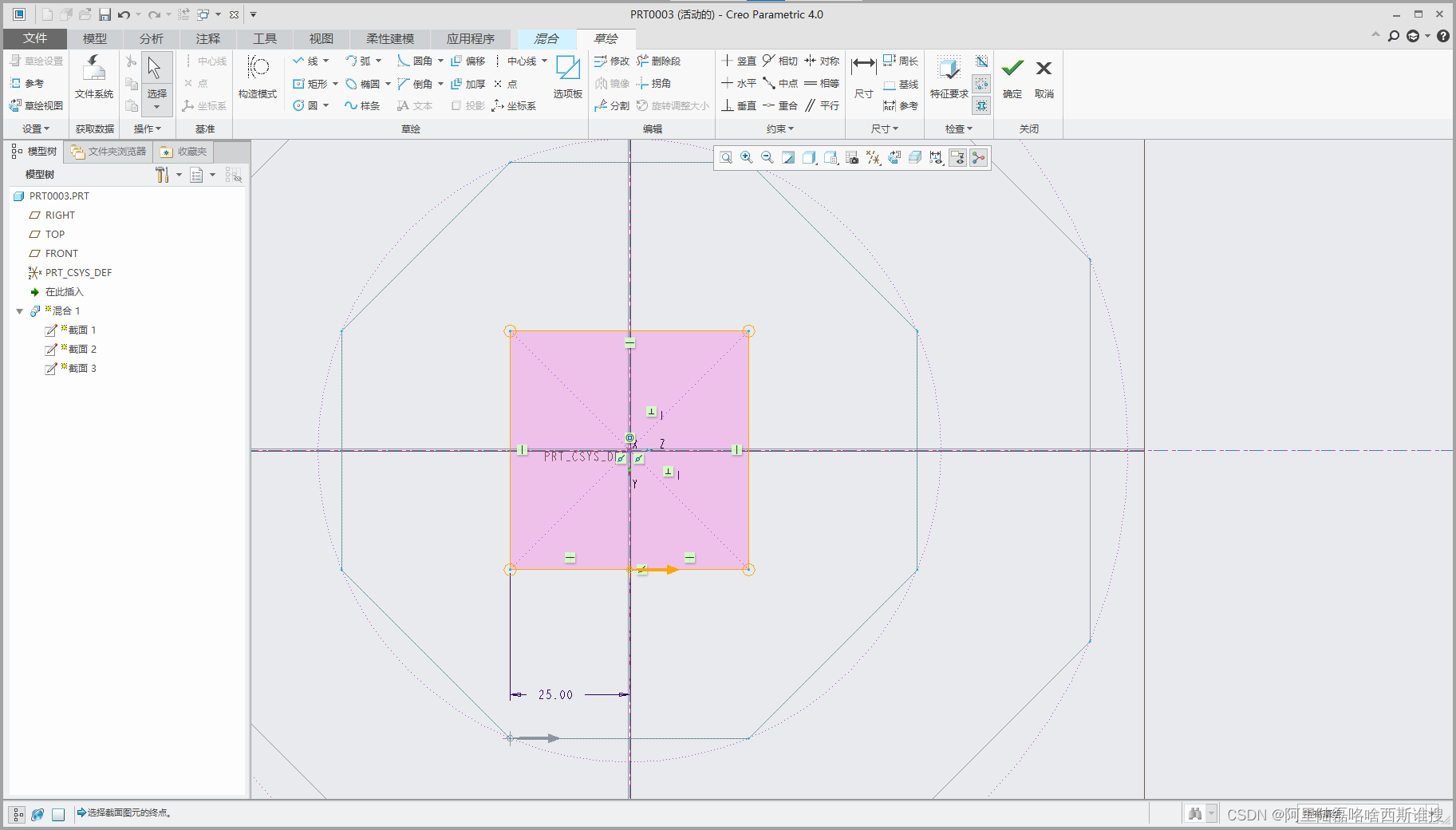

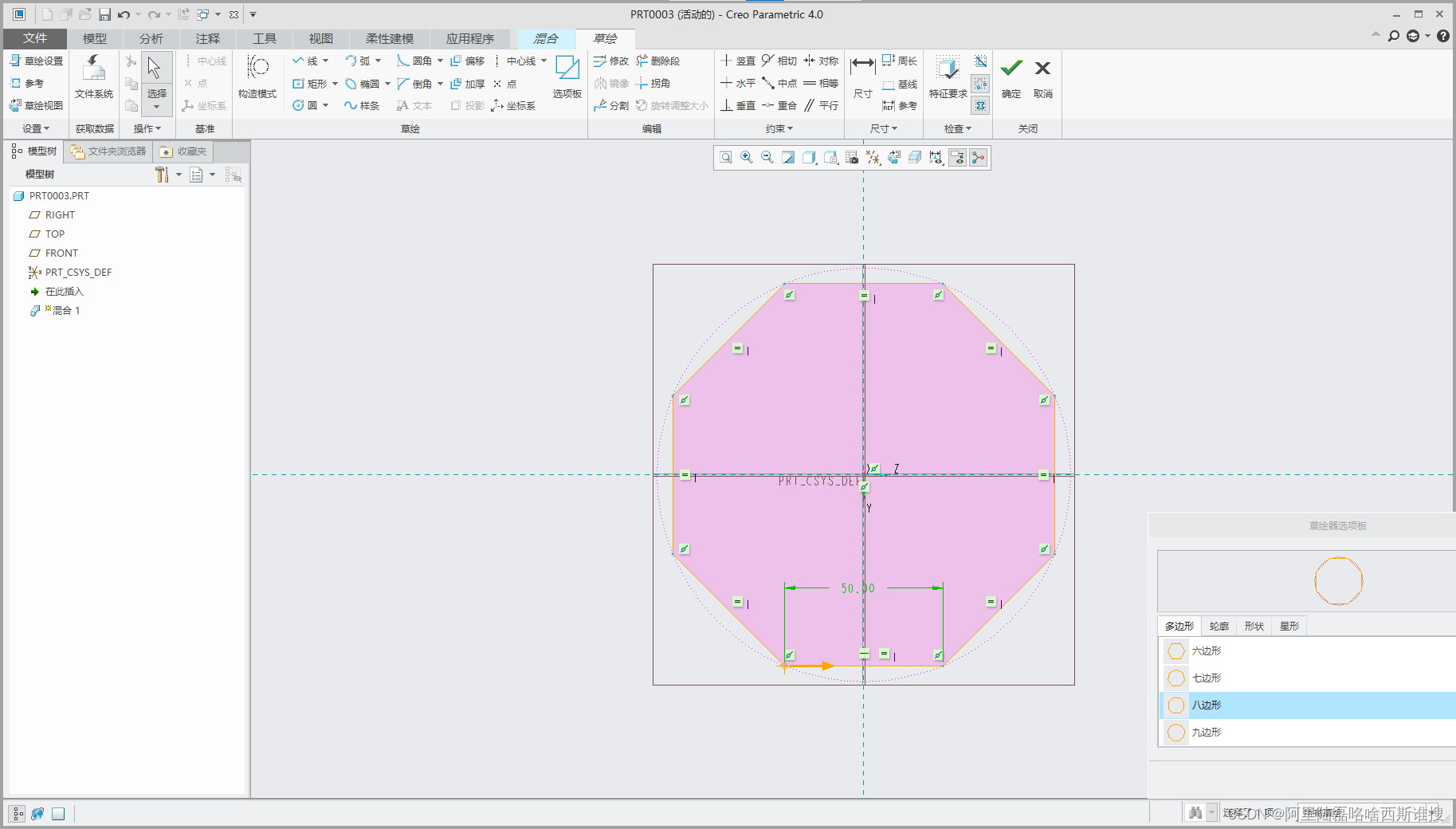

④绘制截面图形1 (多边形在选项板中,双击可拉出),确认后退出

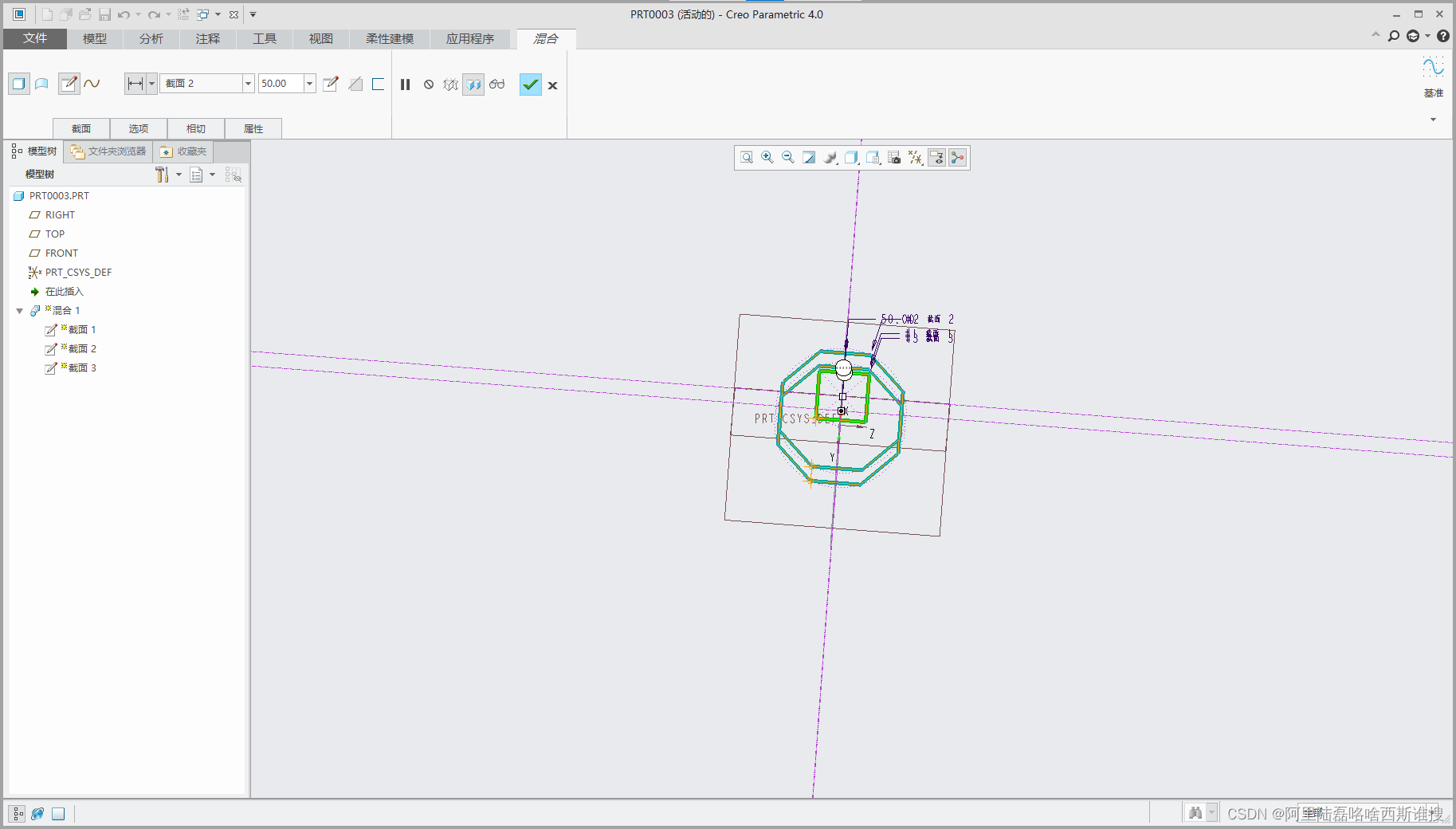

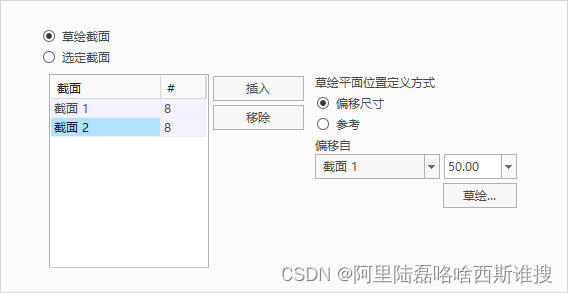

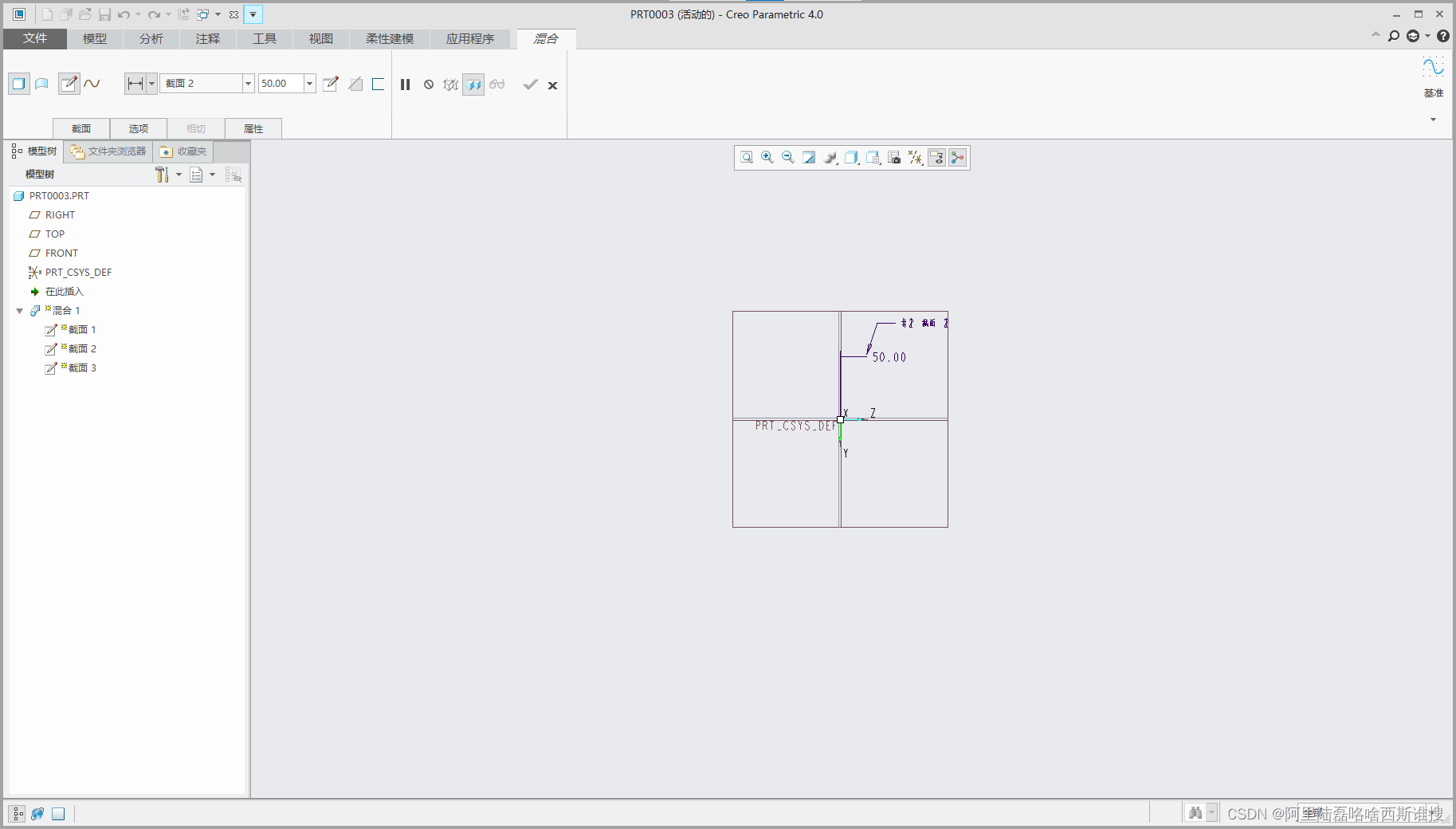

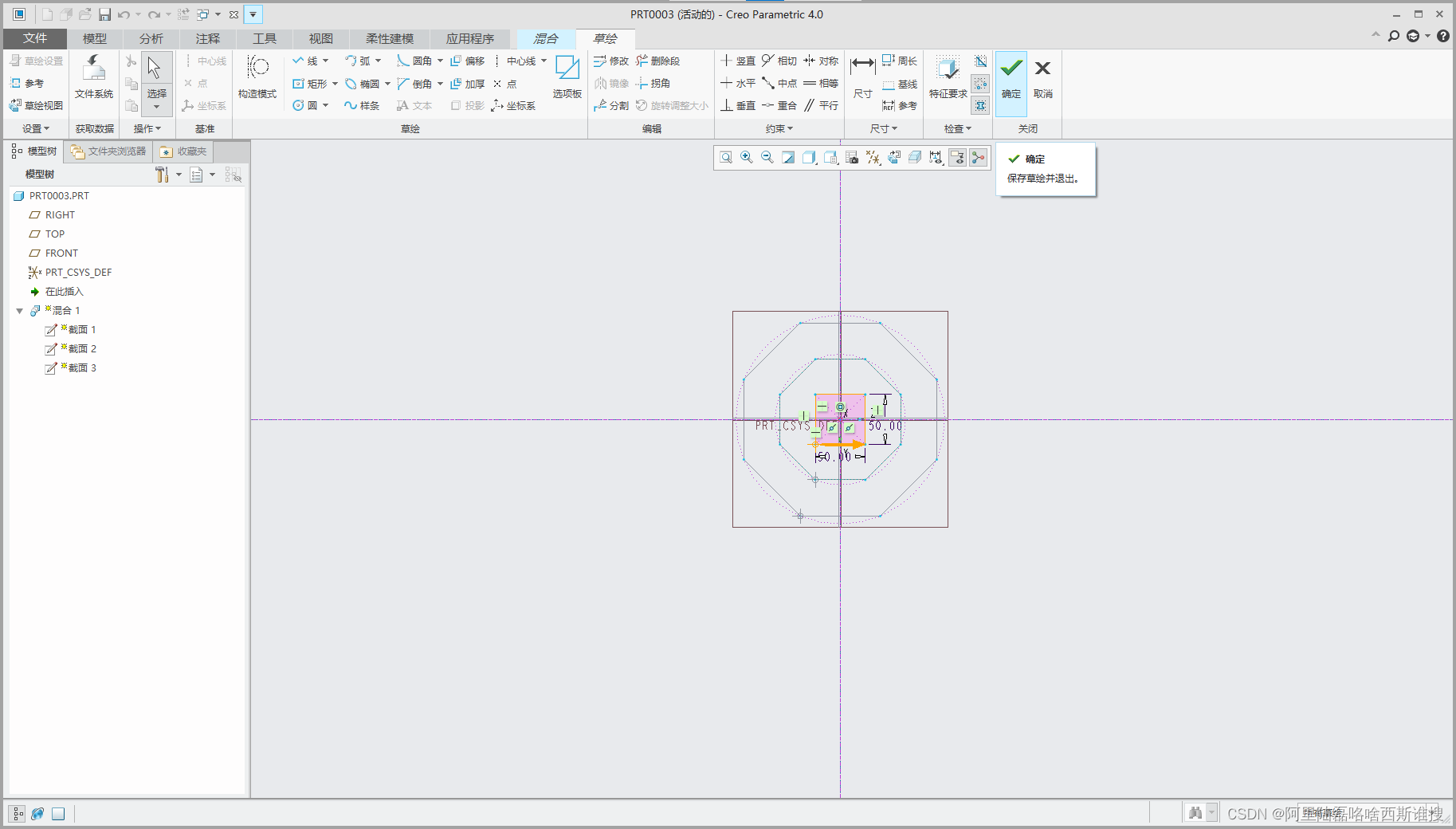

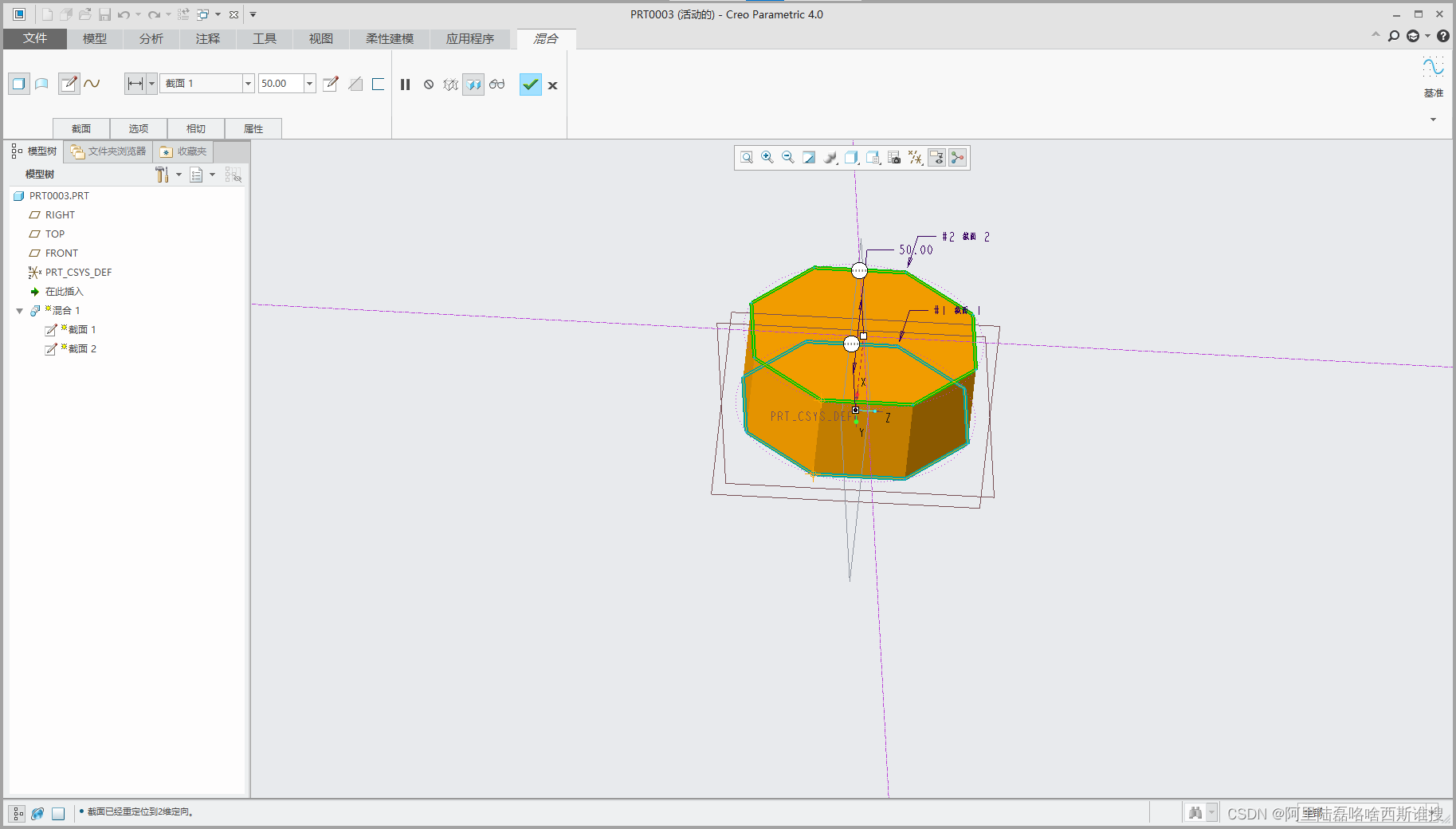

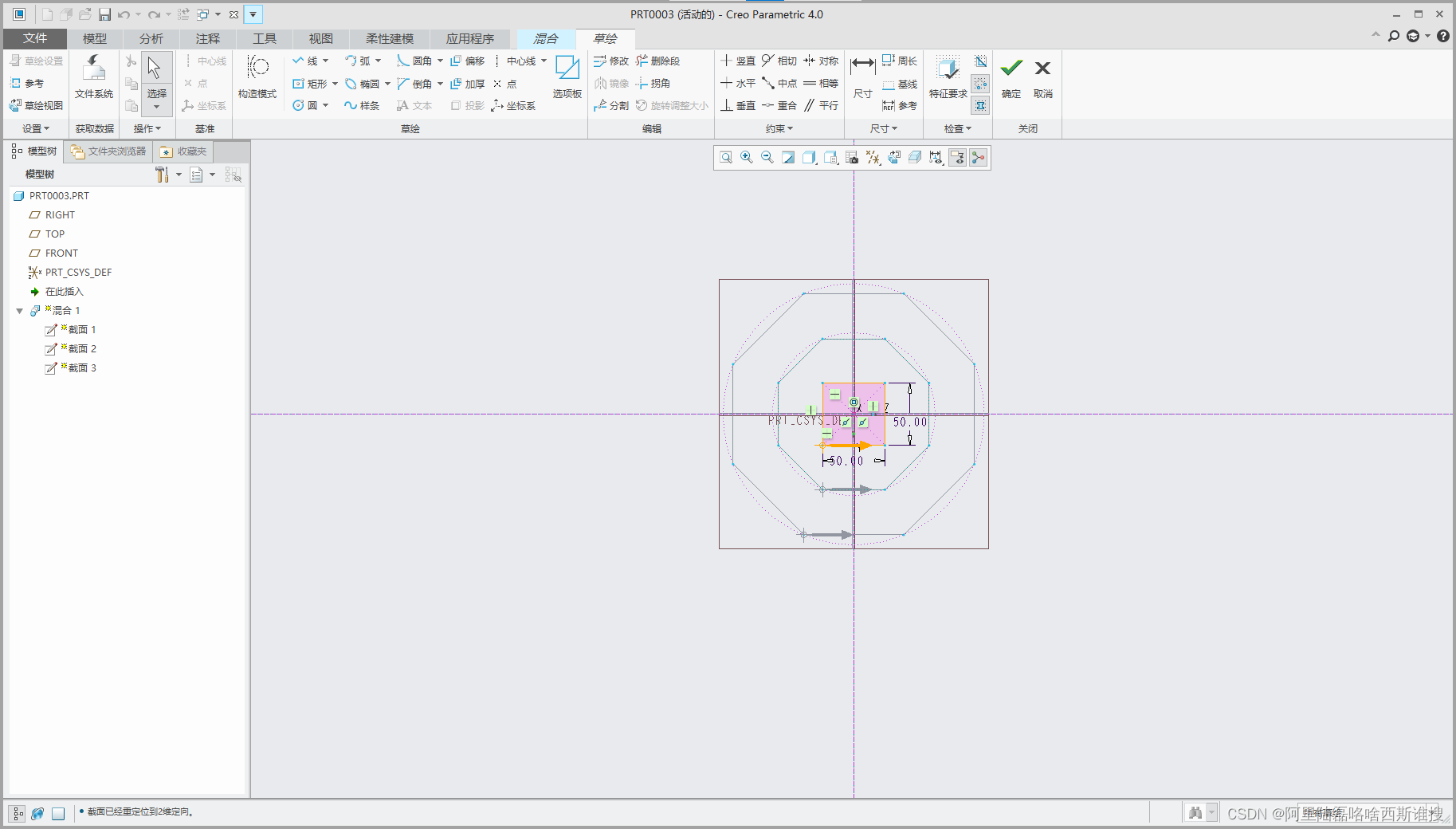

添加第二个截面,并以截面1为基准,偏移50,点击草绘 ,绘制新图形,完成绘制



完成绘制后可以看到混合的图形,但必须要求图形的顶点相同。

 6.1 混合不同数量顶点的图形

①点击插入

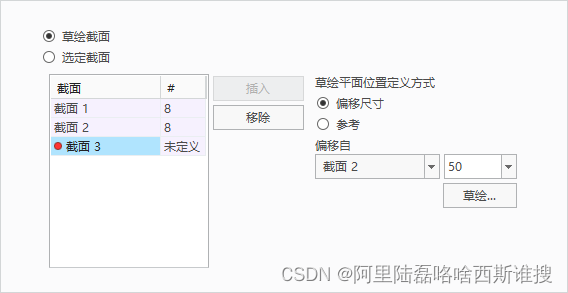

 ②选择参考的偏移平面和距离



 ③绘制图形

有时候绘制的图形并没有显示,需要重新进入截图,保存。

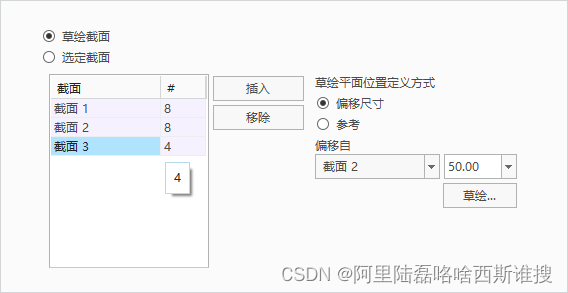

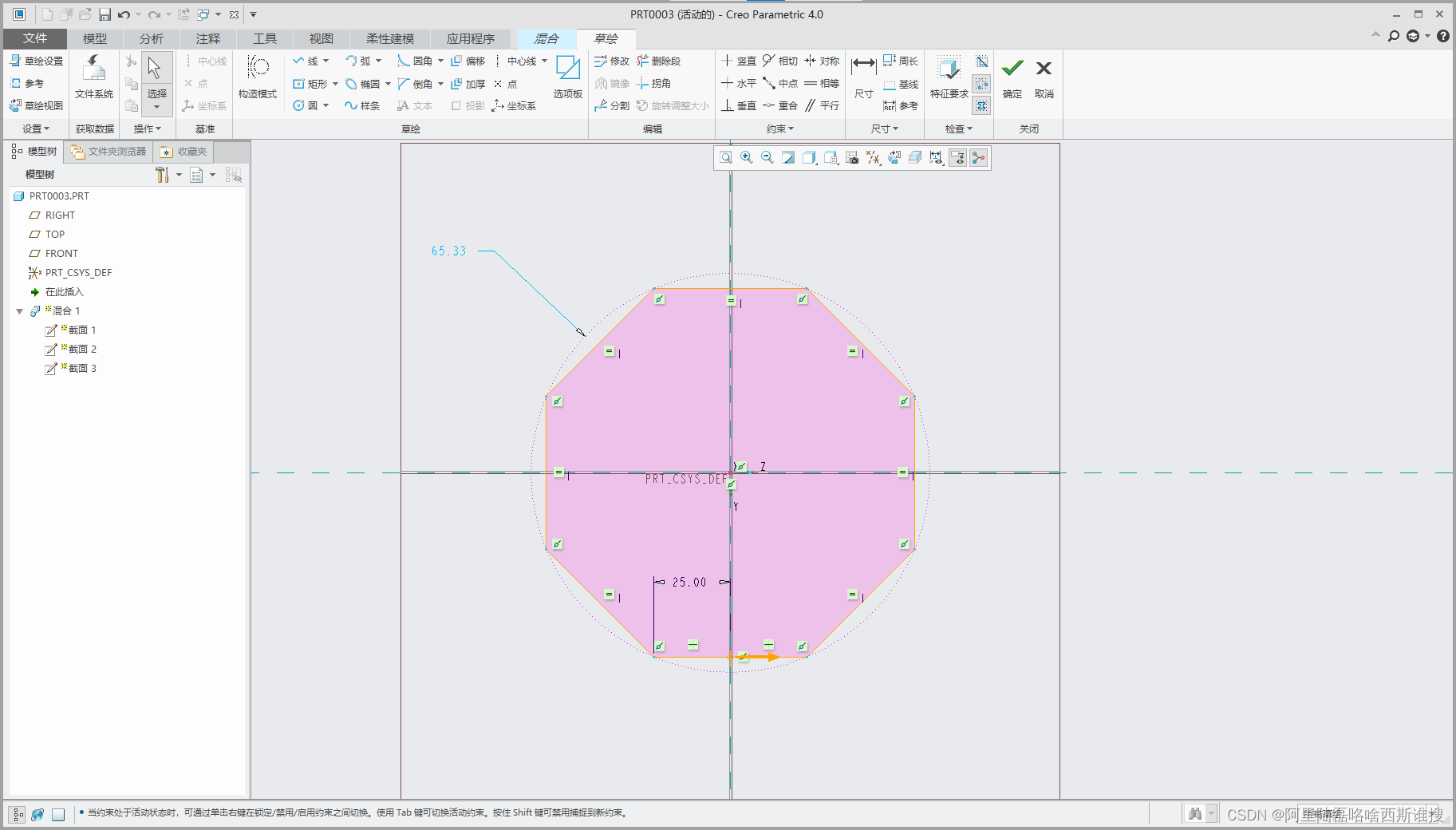

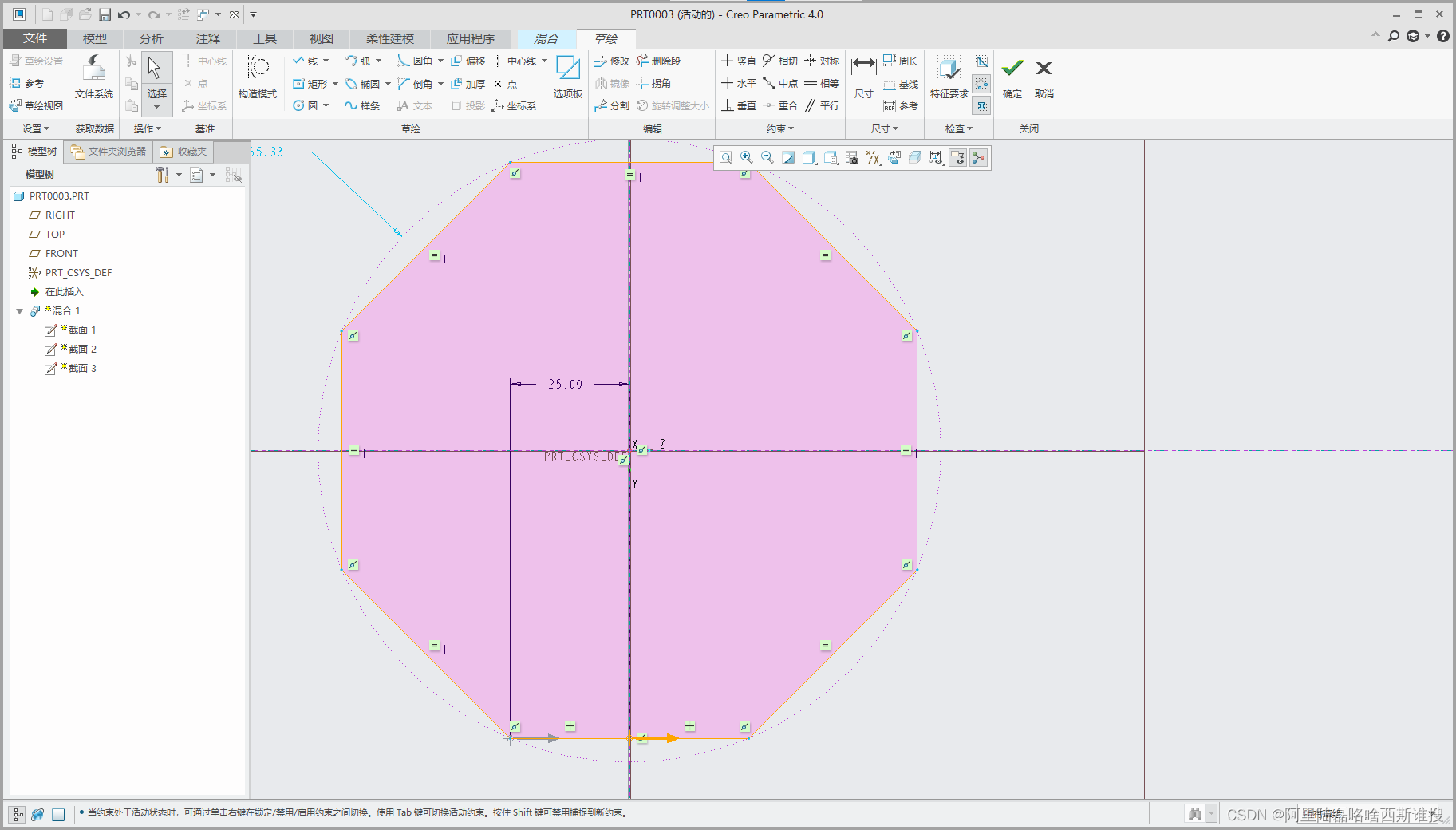

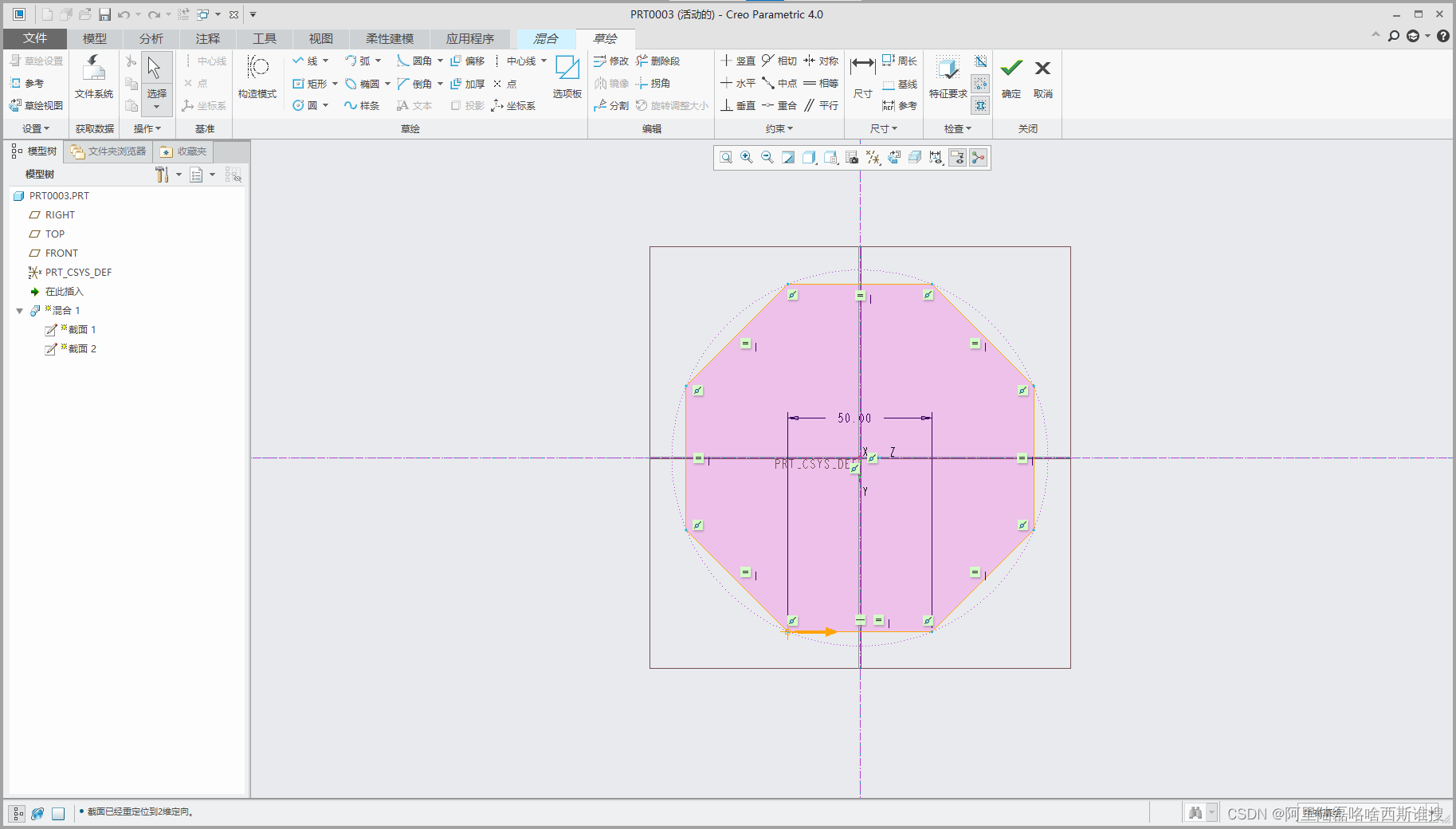

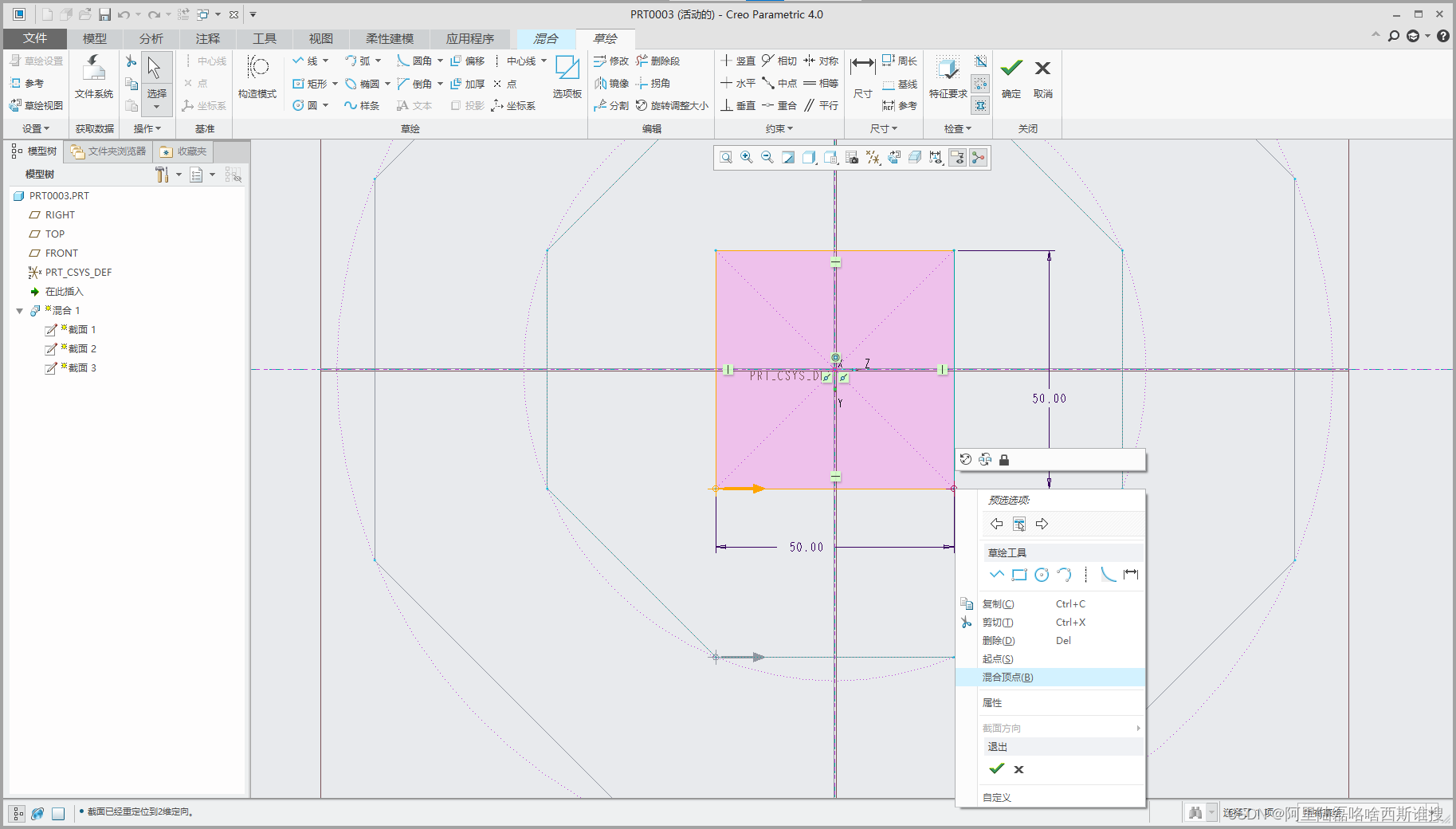

④从上面可以看到图形点数不同,导致无法混合。选择草绘进入相应的截面,通过点击顶点,左键点击顶点,长按右键后 选择混合顶点,可解决点数不同的问题。

 ⑤然而起点不能设置为混合顶点,则需要设置其他的点为起点,选择分割一边,以中点为起点。

⑥然而这样起点不一致,而且点数也不一样 ,可以重新设置其他截面的起点,将顶点数目调整一致

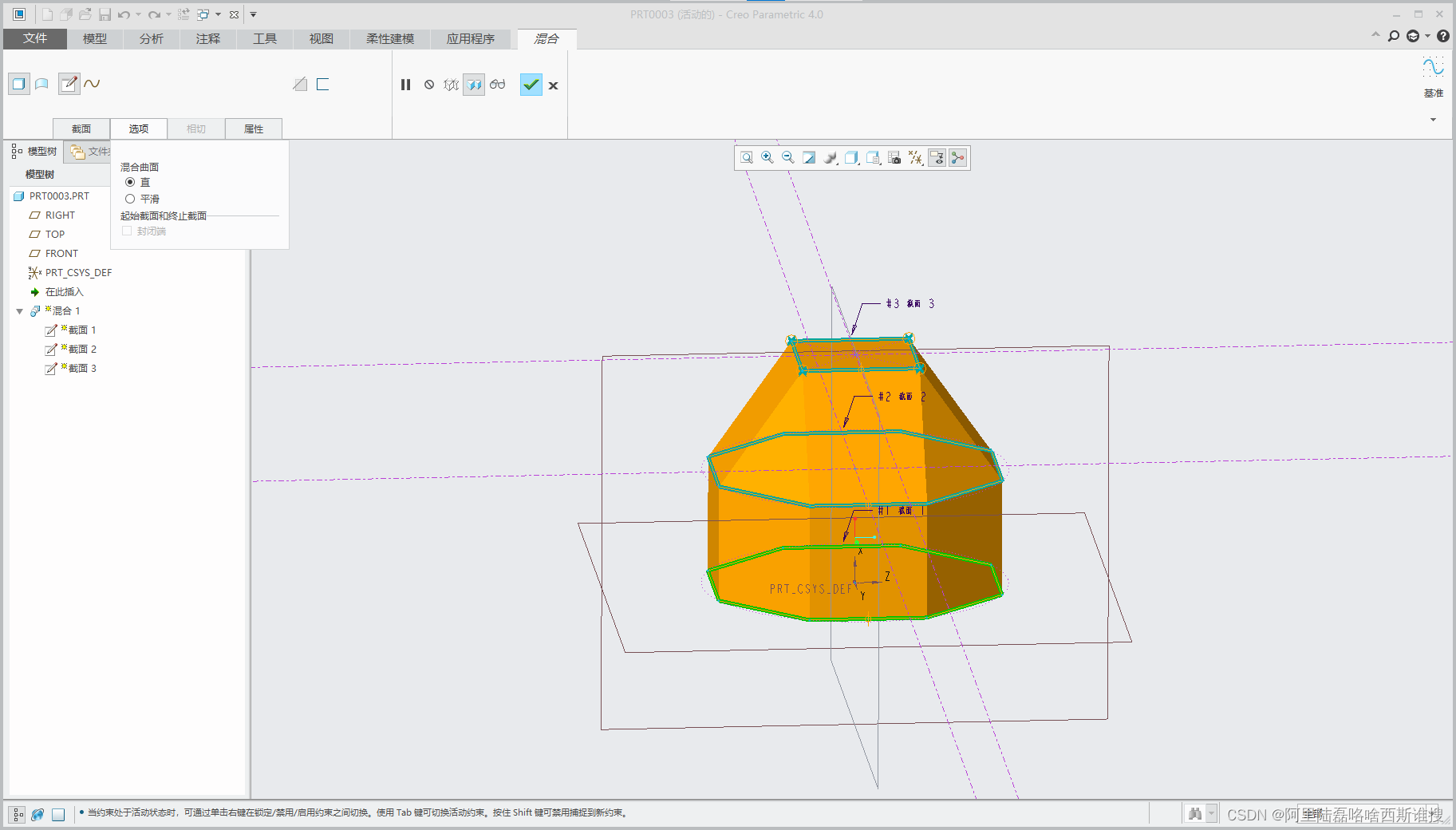

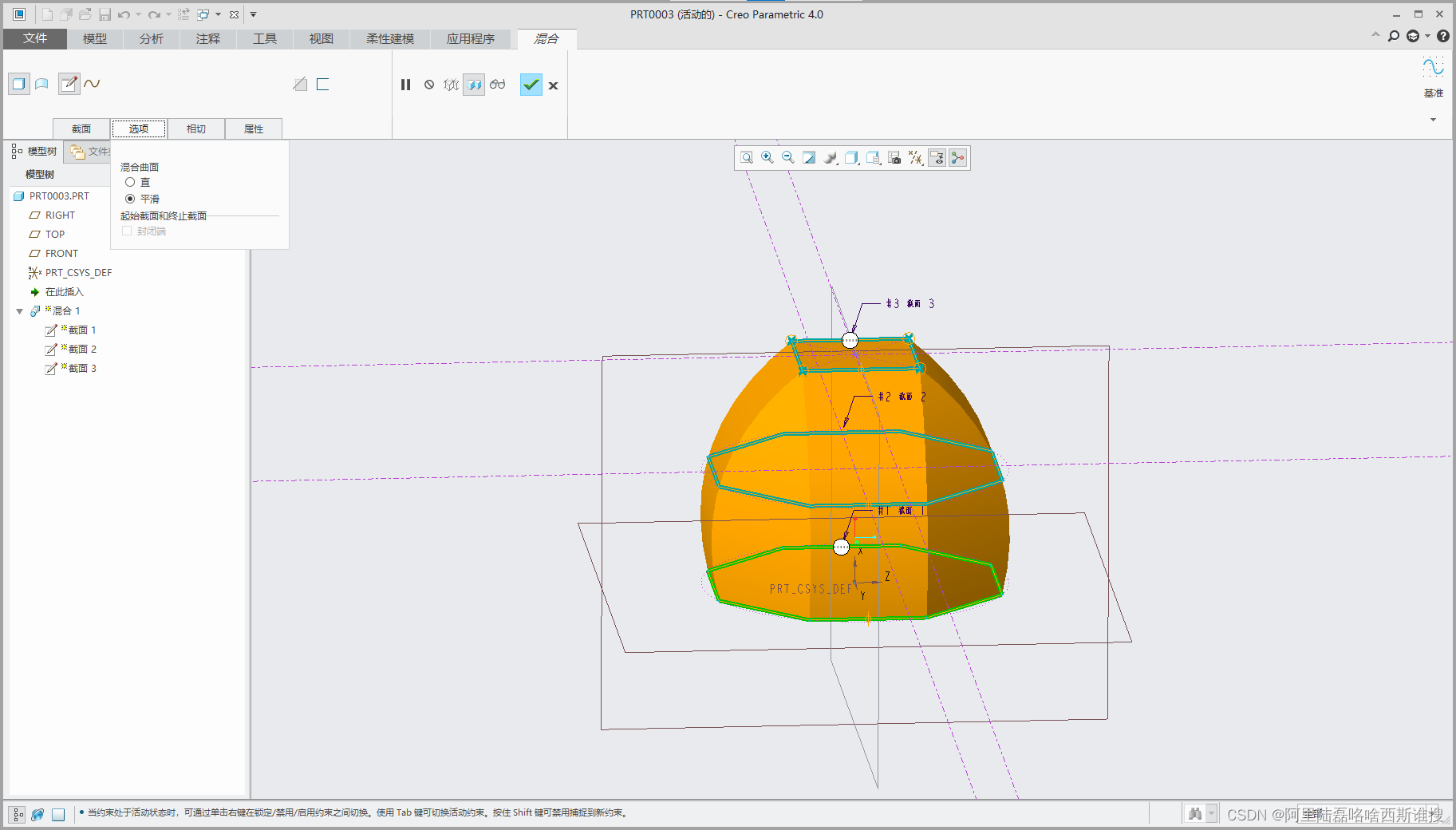

 ⑦这个时候混合图形已完成,当需要将混合曲面修改为直面时,选择选项,将混合曲面设置为直,就可以了。

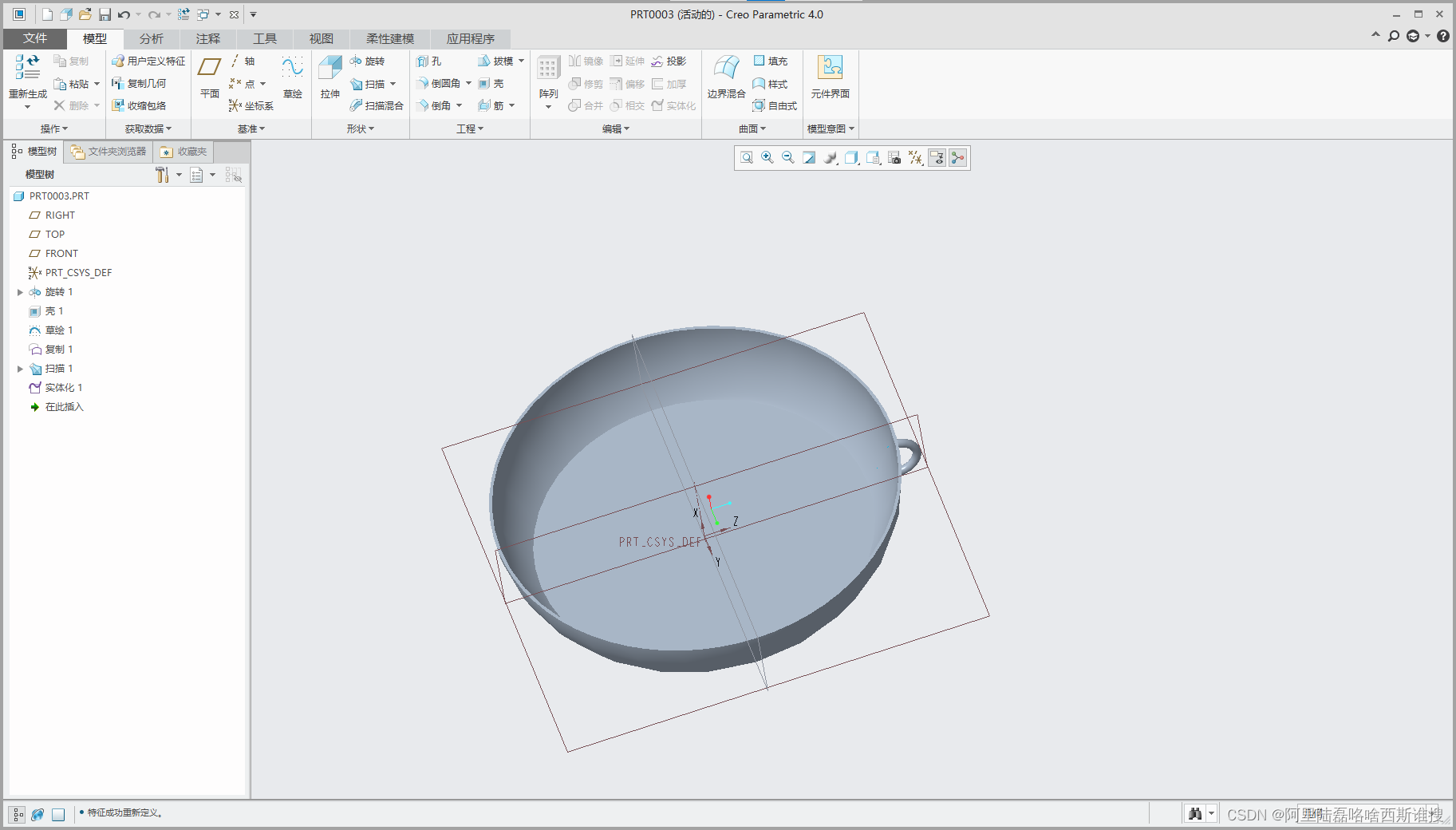

7、扫描

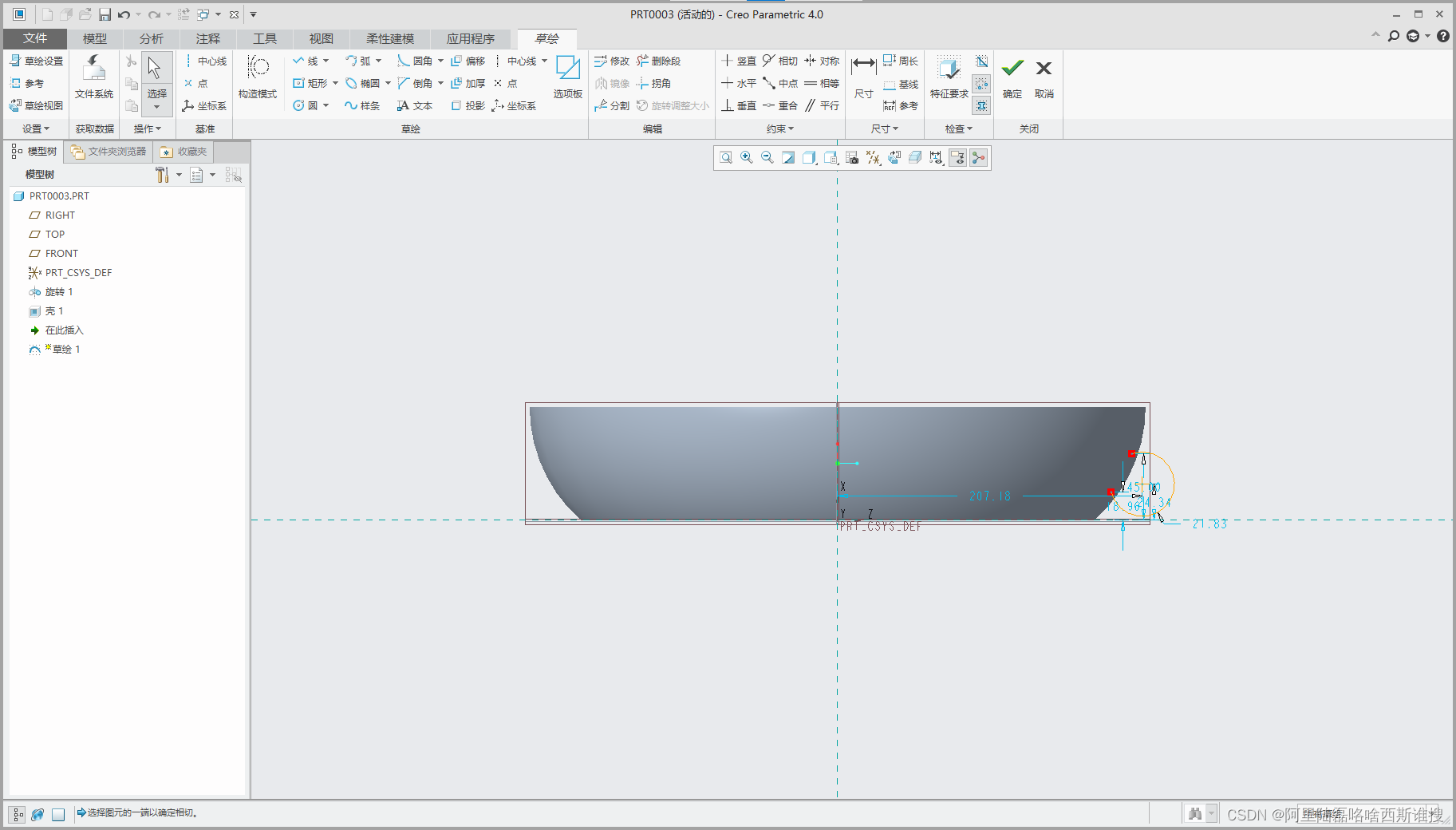

 ①绘制需要扫描的线段

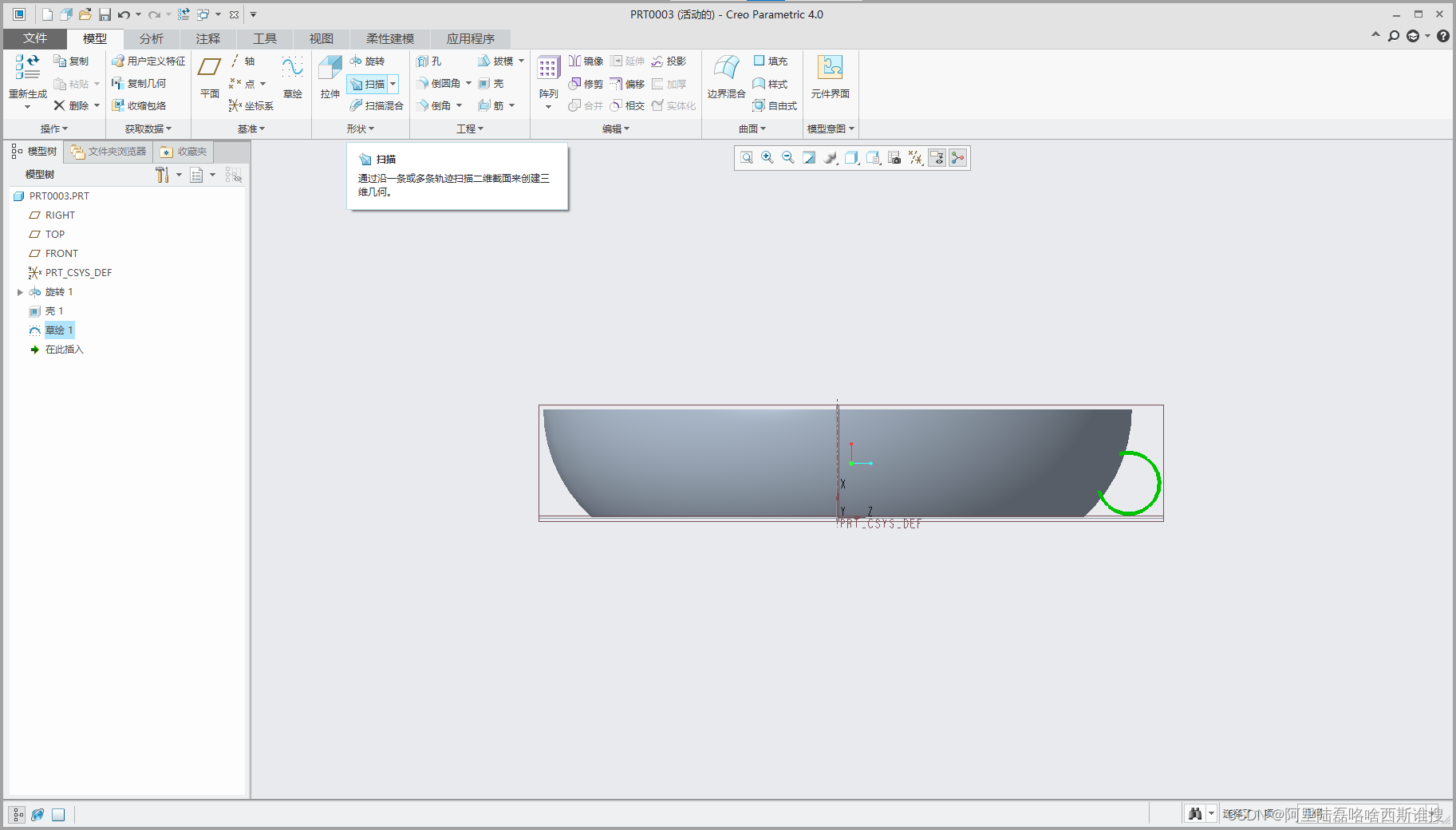

②选中曲线,点击扫描

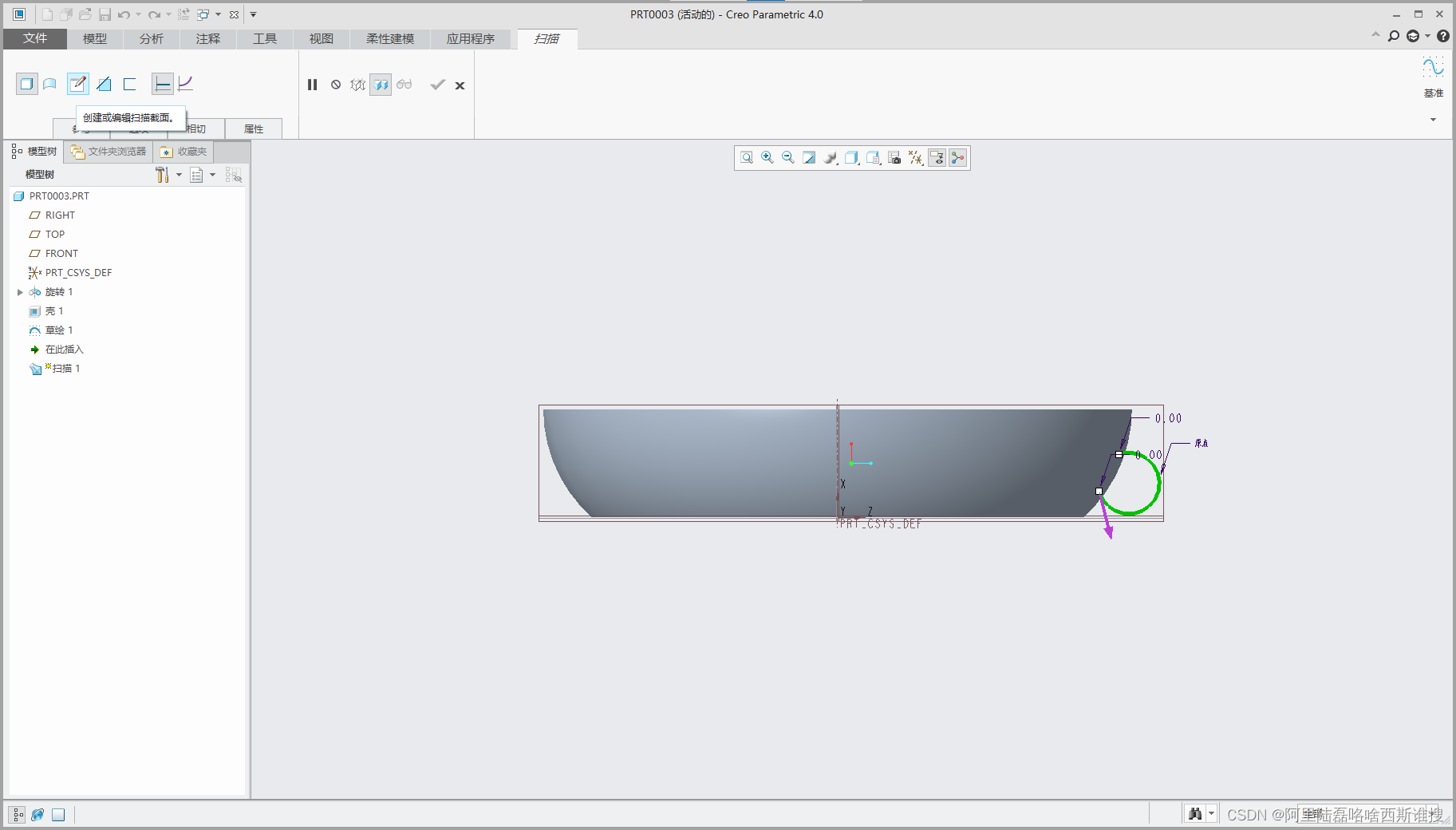

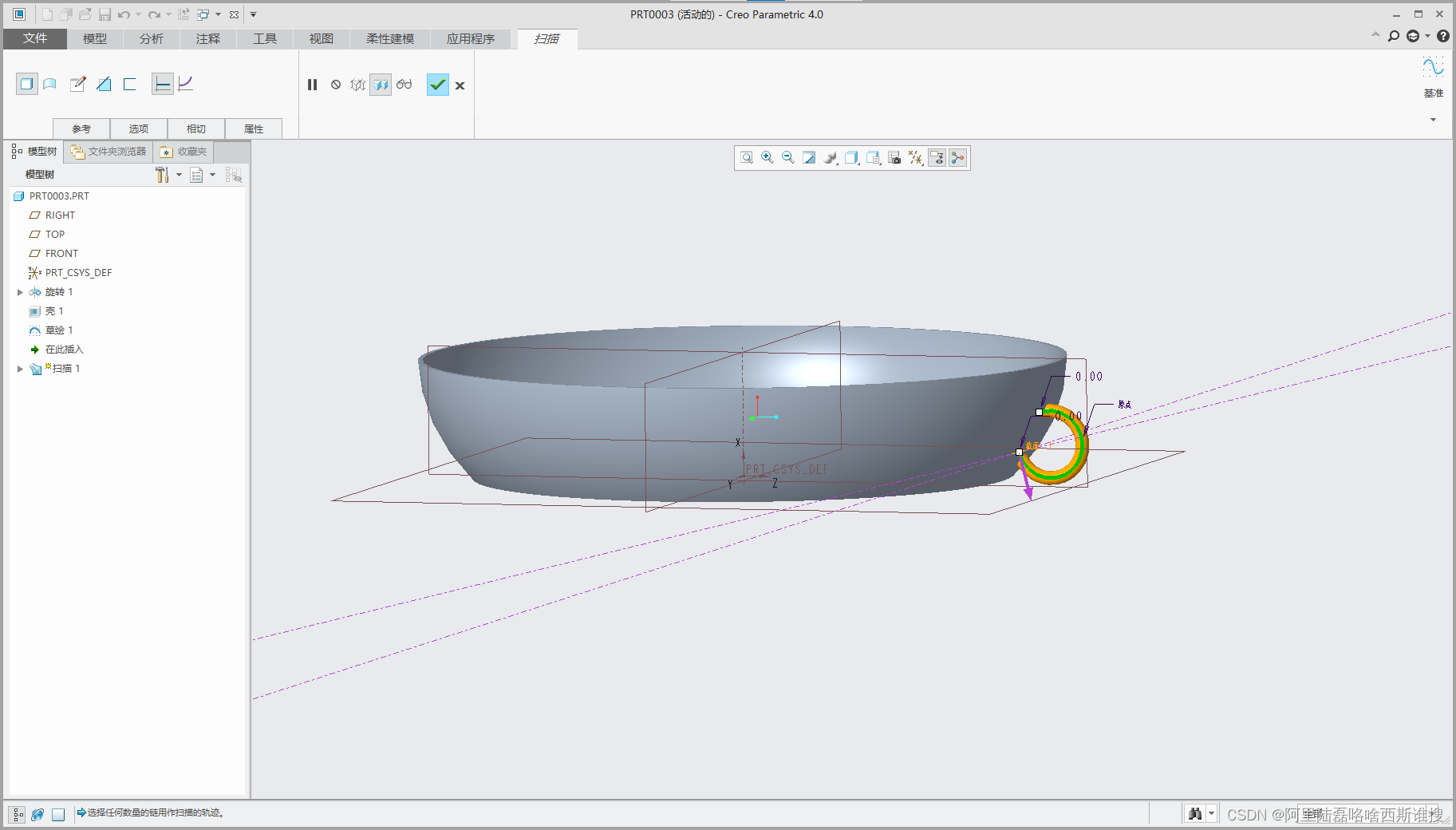

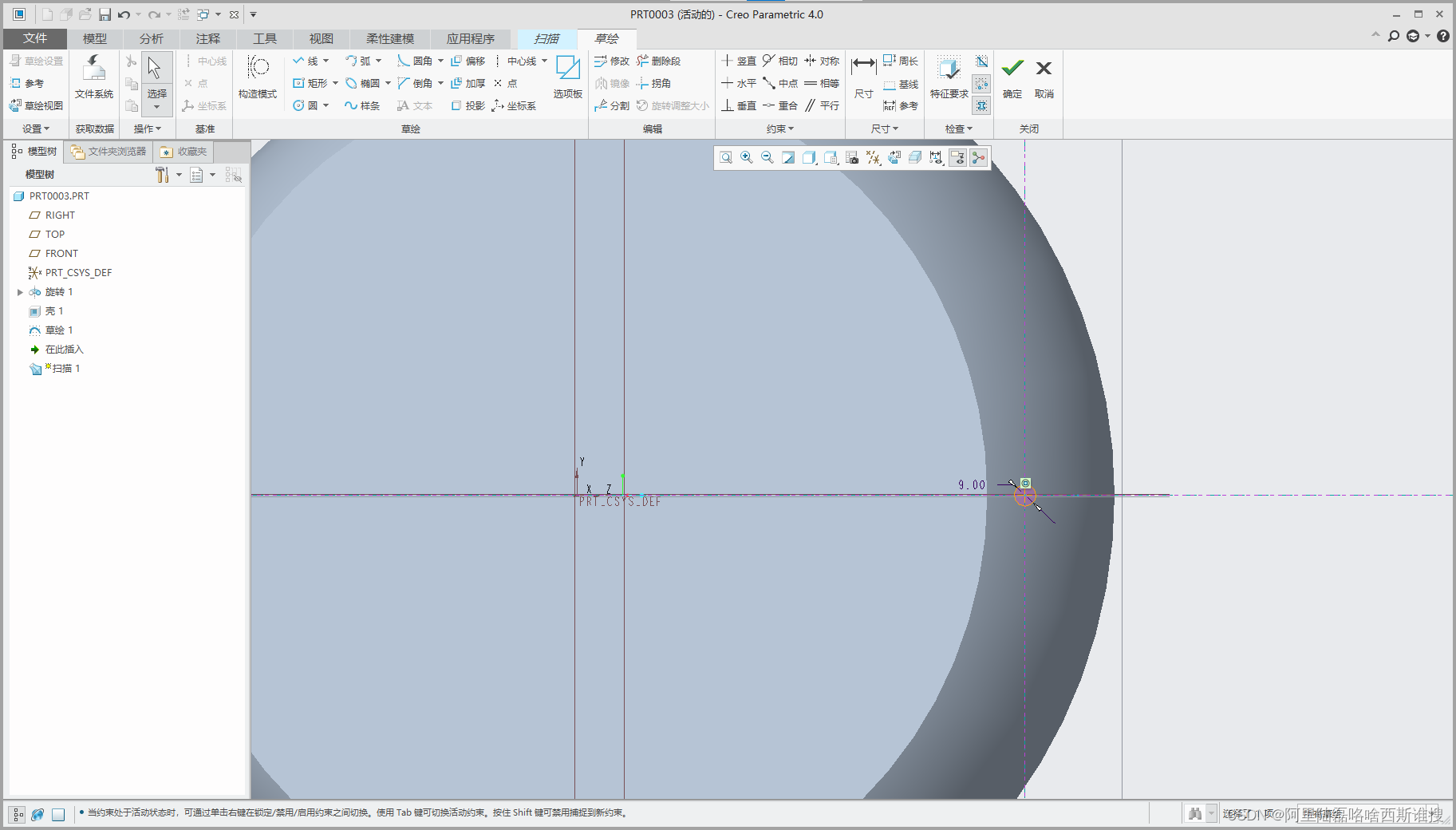

 ③创建扫描截面,绘制图像,确认后完成扫描

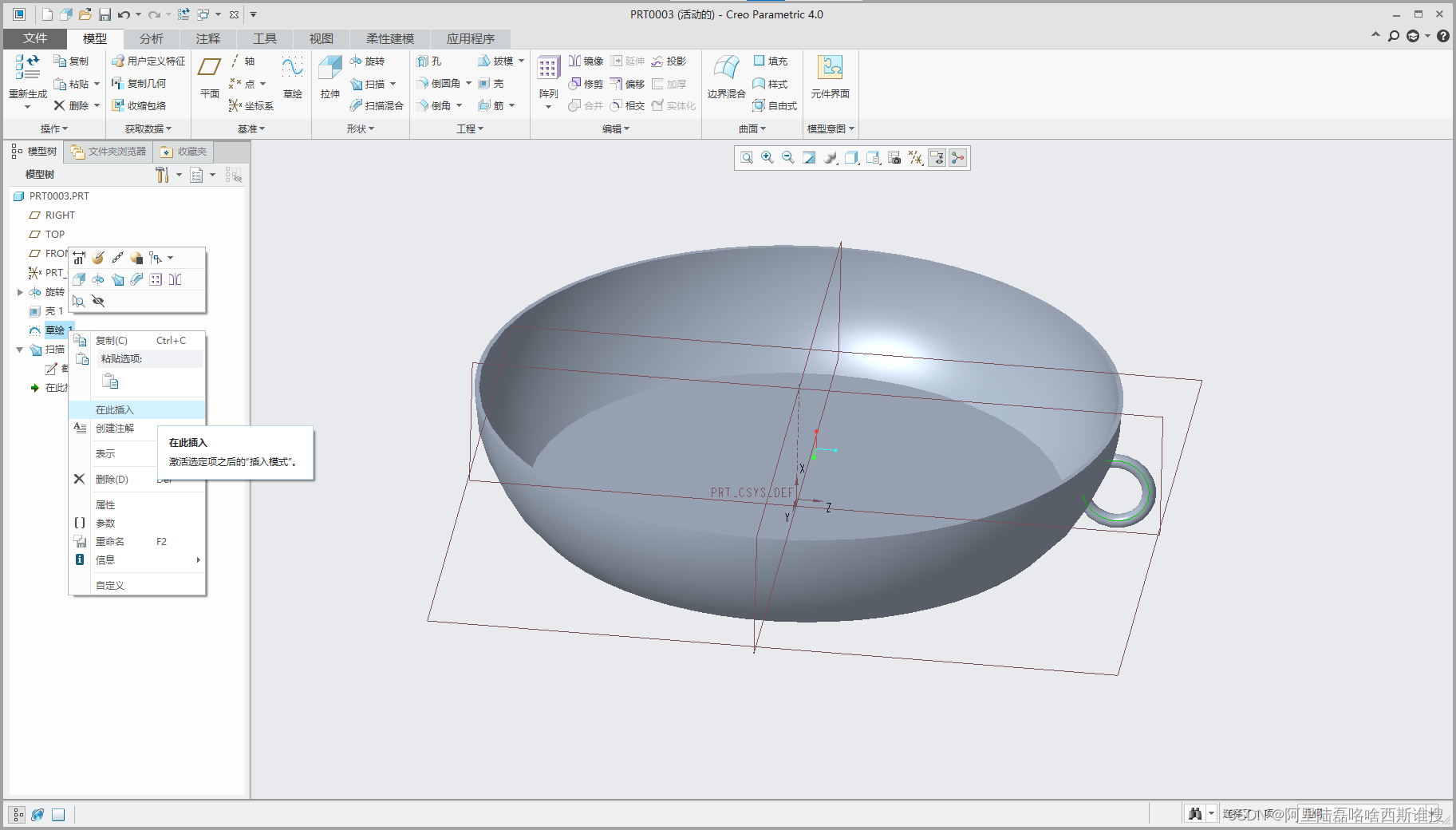

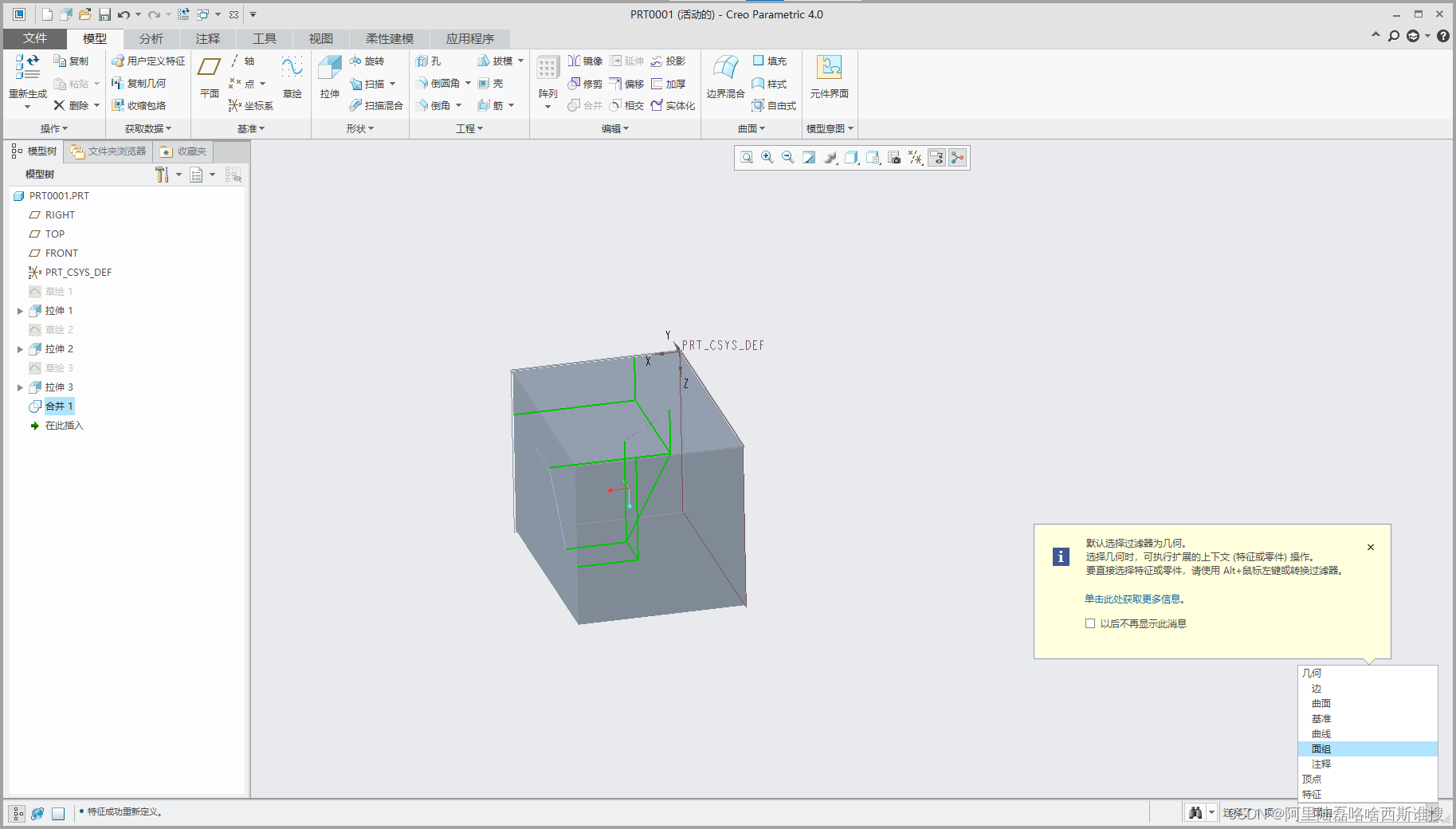

④然而扫描的图形内部多出来一些,在扫描前插入



⑤按住crtl将内边全选中crtl+c复制一下

⑥ crtl+v完成复制

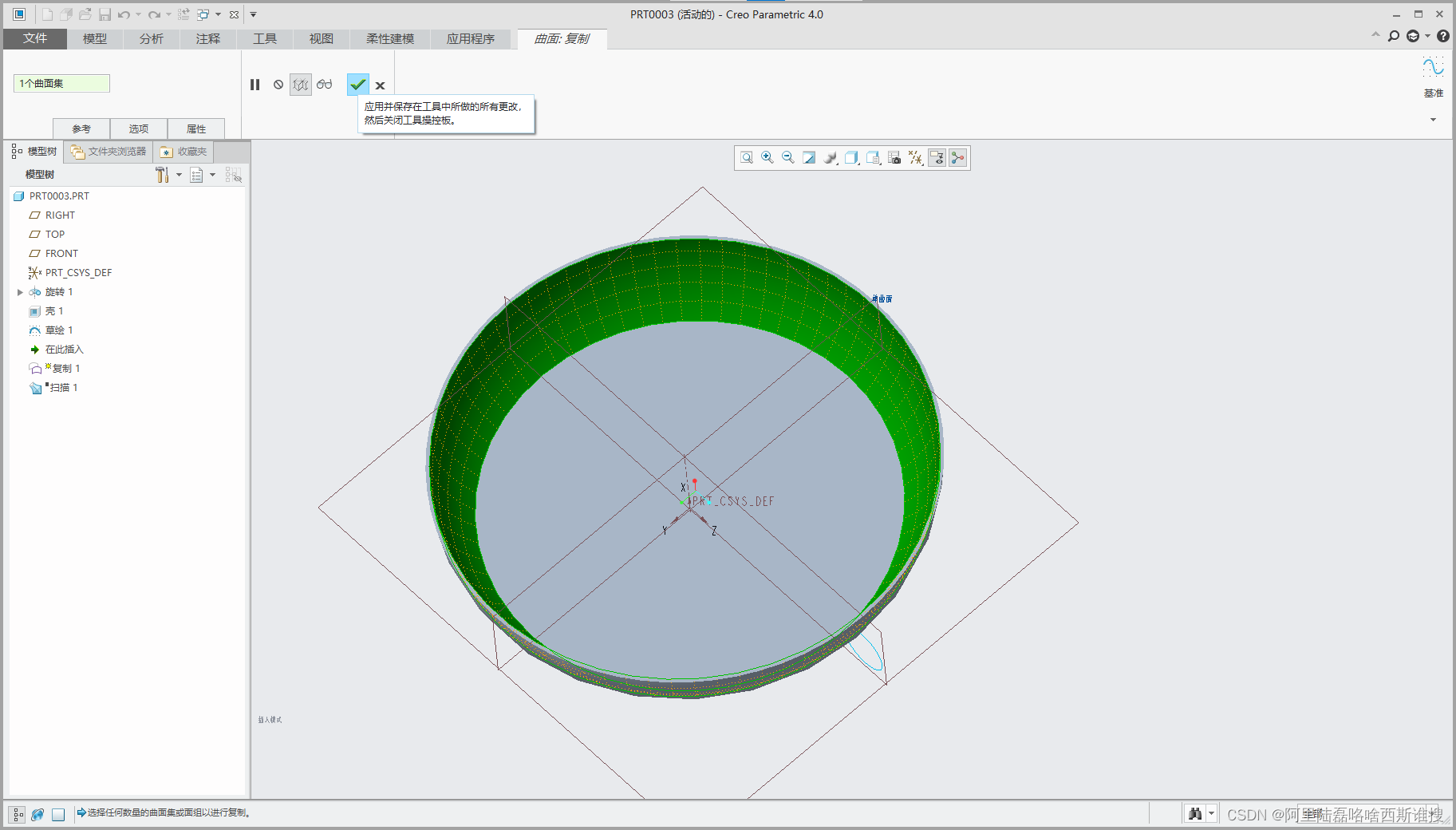

⑦将插入重新调整至扫描下面,选择复制生成的面,紫色的部分

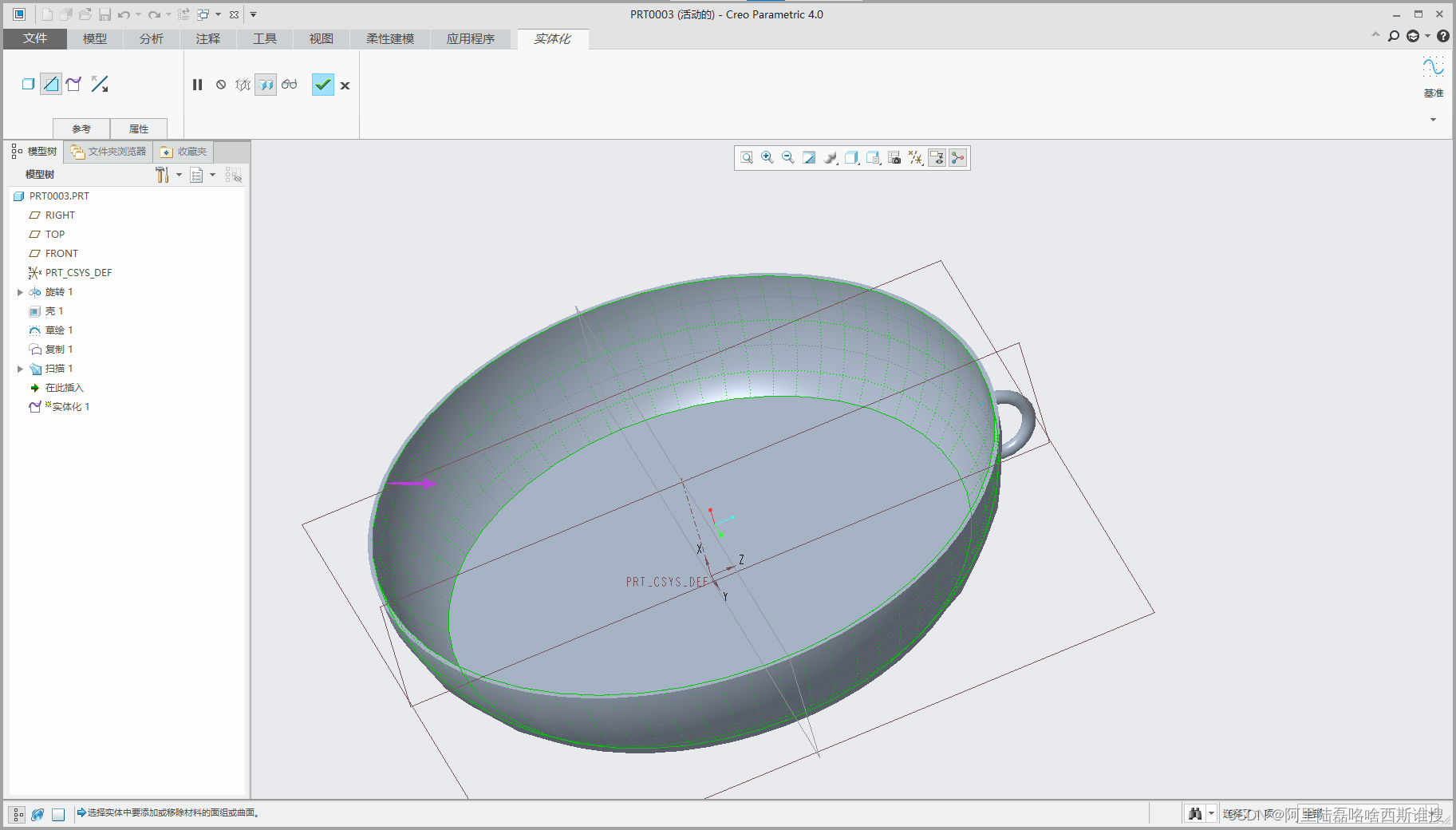

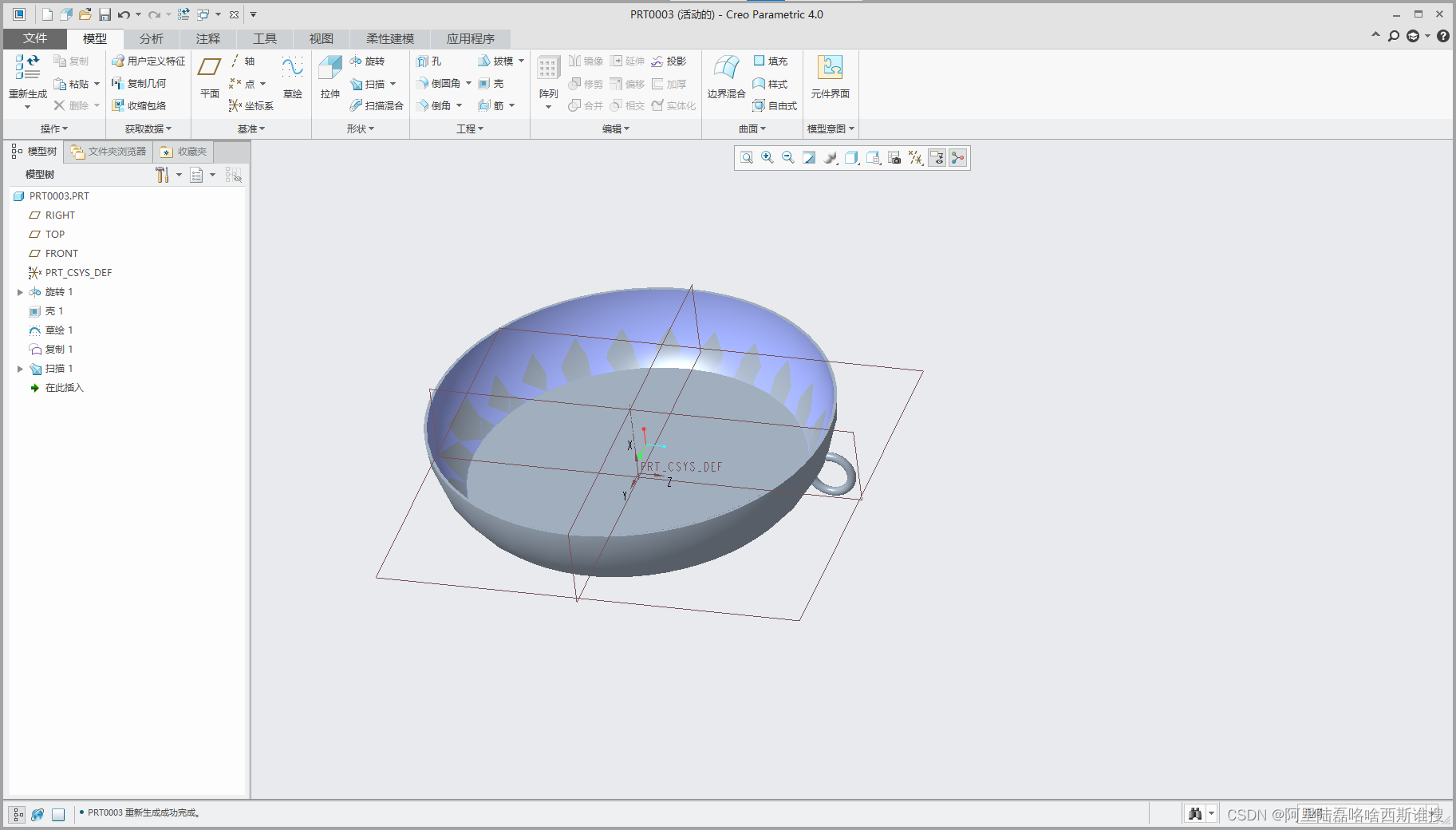

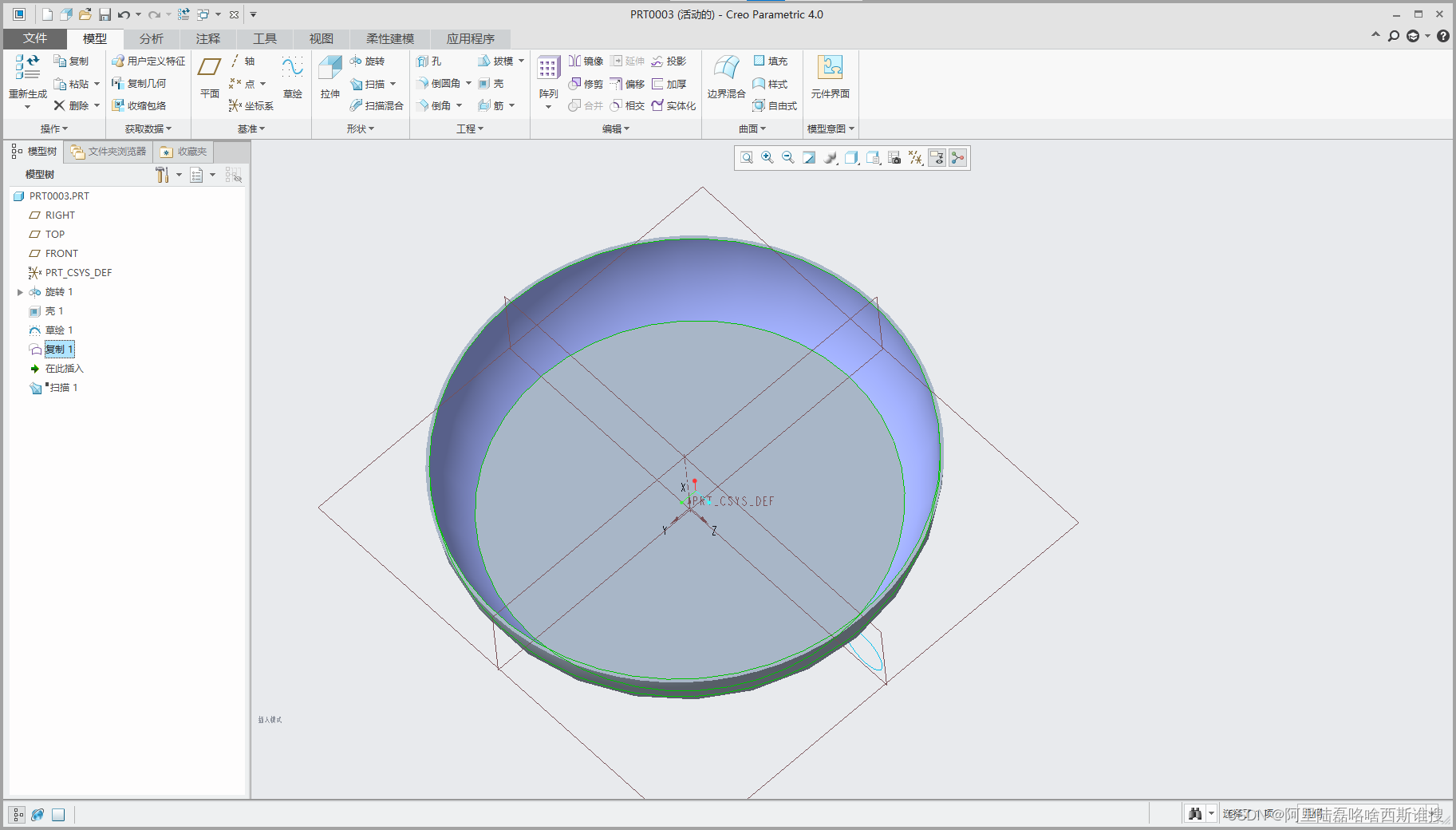

 ⑧选中后部分呈现绿色,点击实体化,选择移除面组内材料,并确认移除方向,移除完成。

8、creo导出CAD比例不同问题

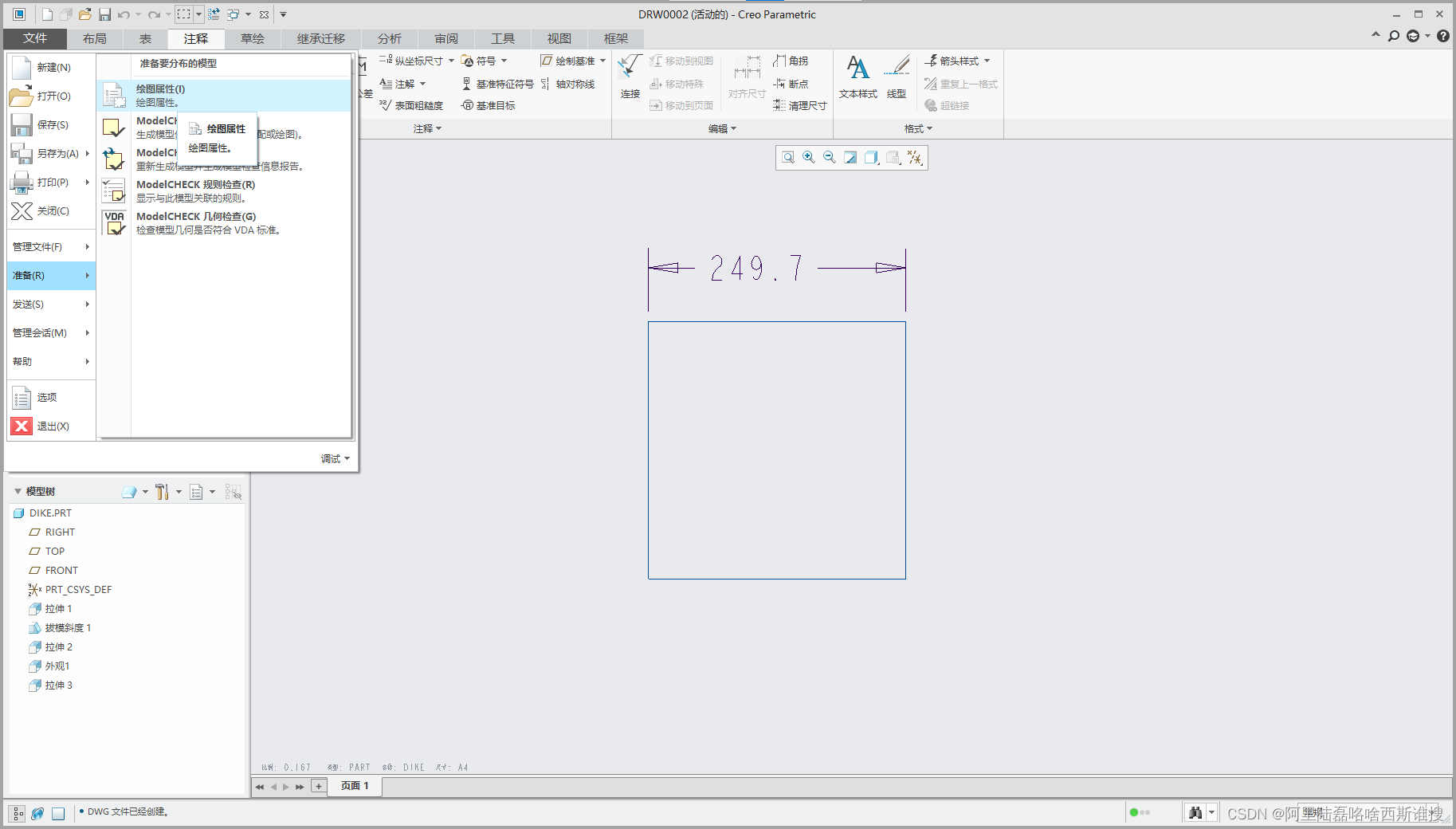

首先我参照Creo/Proe工程图导出CAD比例问题_哔哩哔哩_bilibili 里面的方法尝试修改,但最后还是发现不对,最后通过评论中的方法解决,打开文件->准备->绘图属性->

点击详细信息选项

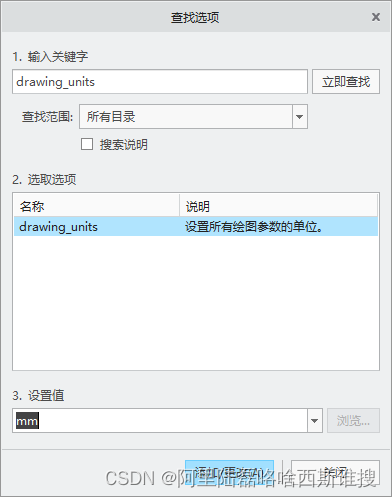

 找到drawing_units,设置值为mm

这样就可以了,无需设置比例,直接导出1:1的CAD图纸

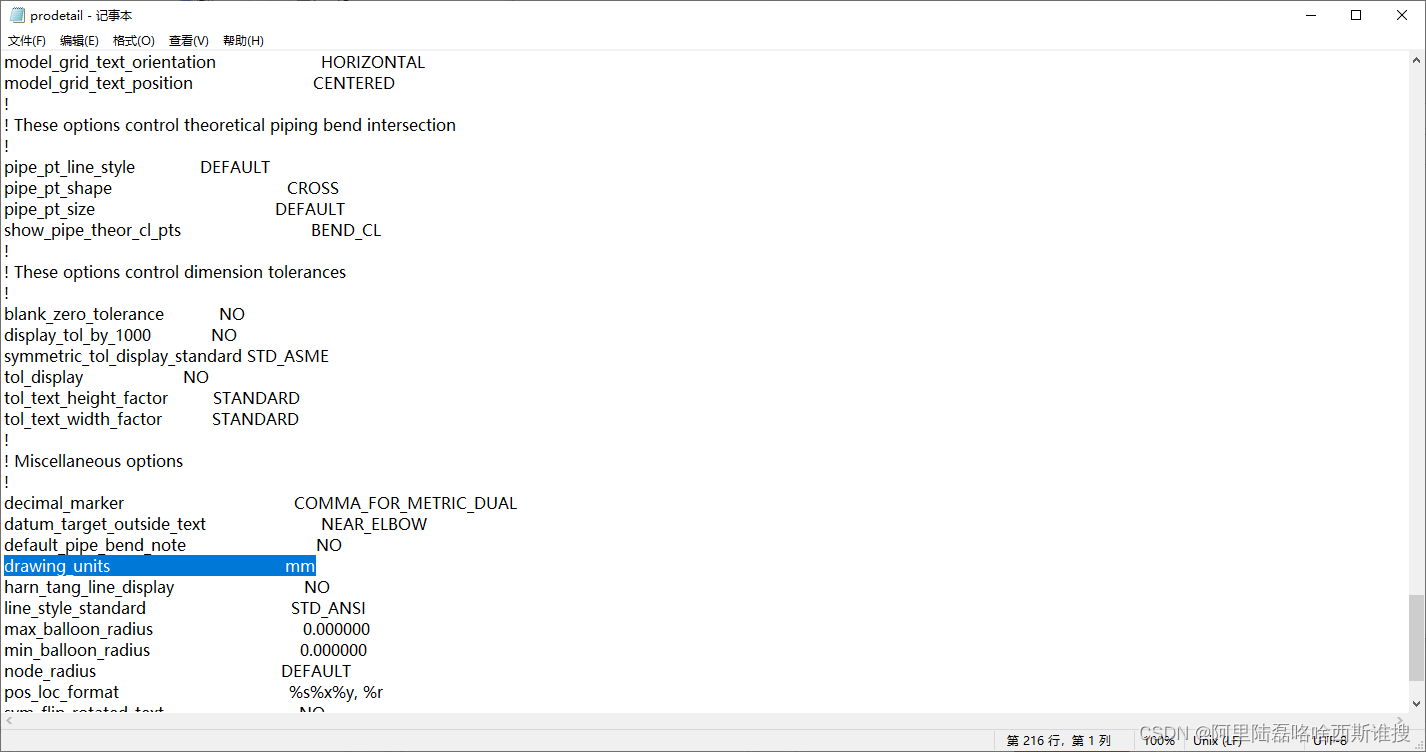

后期发现该方法无法永久使用,重新打开后设置无效,可通过common Files/text/中的Prodetail.dtl文件

找到其中的drawing_units INCH,将INCH替换成mm后保存,可以实现永久修改

9、 零件剖面创建和剖面线添加方法

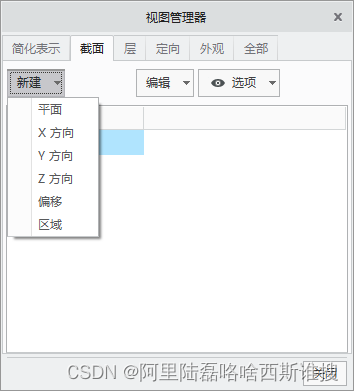

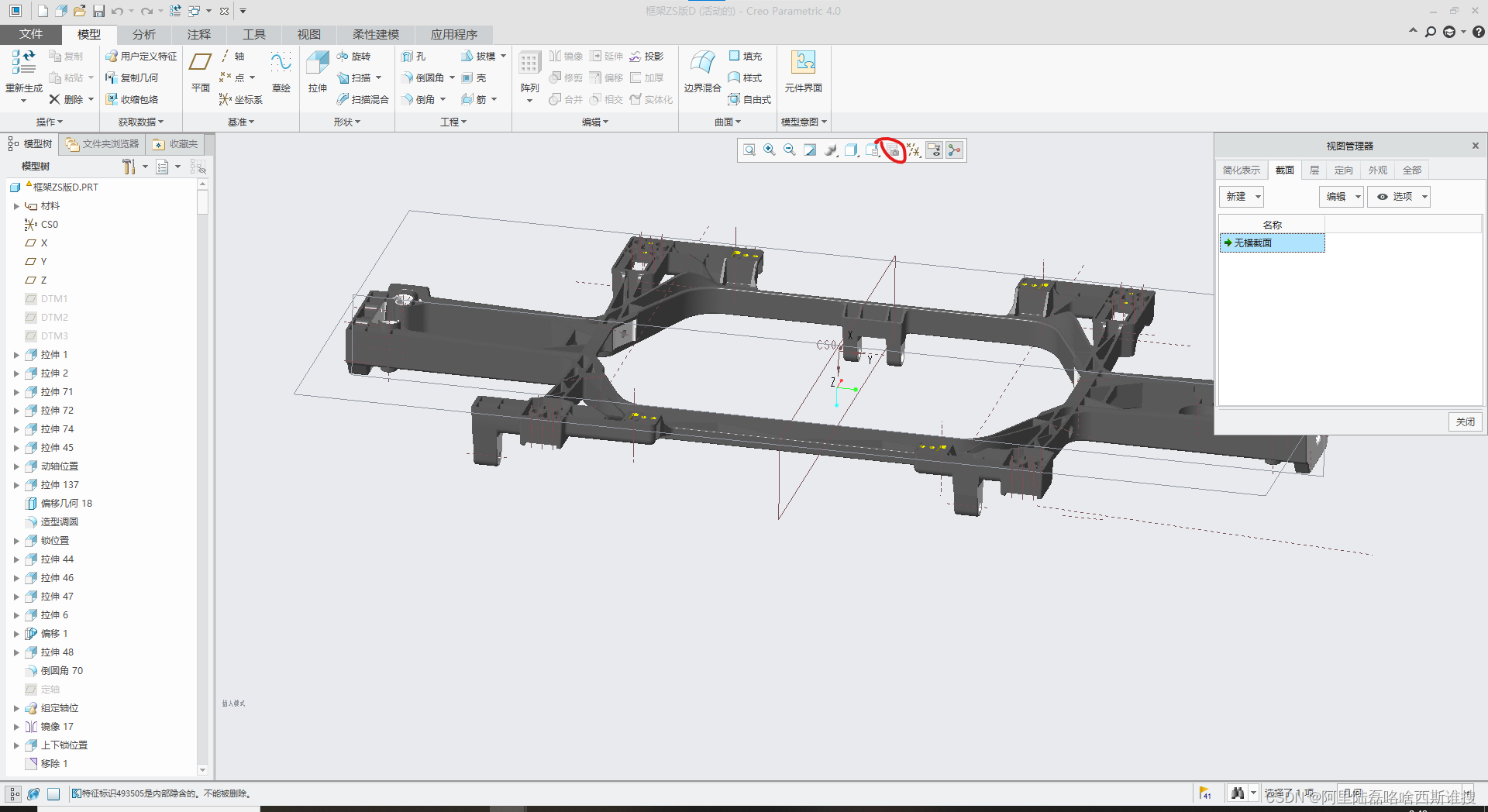

1、 剖面线在3D图纸中创建时,打开视图管理器的截图选项,新建

新建有这几个选项

2、平面表示以平面的方式截面 ,新建好后,中键确认选择任意平面就可以完成截面。x方向、y方向、z方向代表沿着x轴、y轴、z轴垂直的平面进行截面,保留的部分为与轴线相同的部分

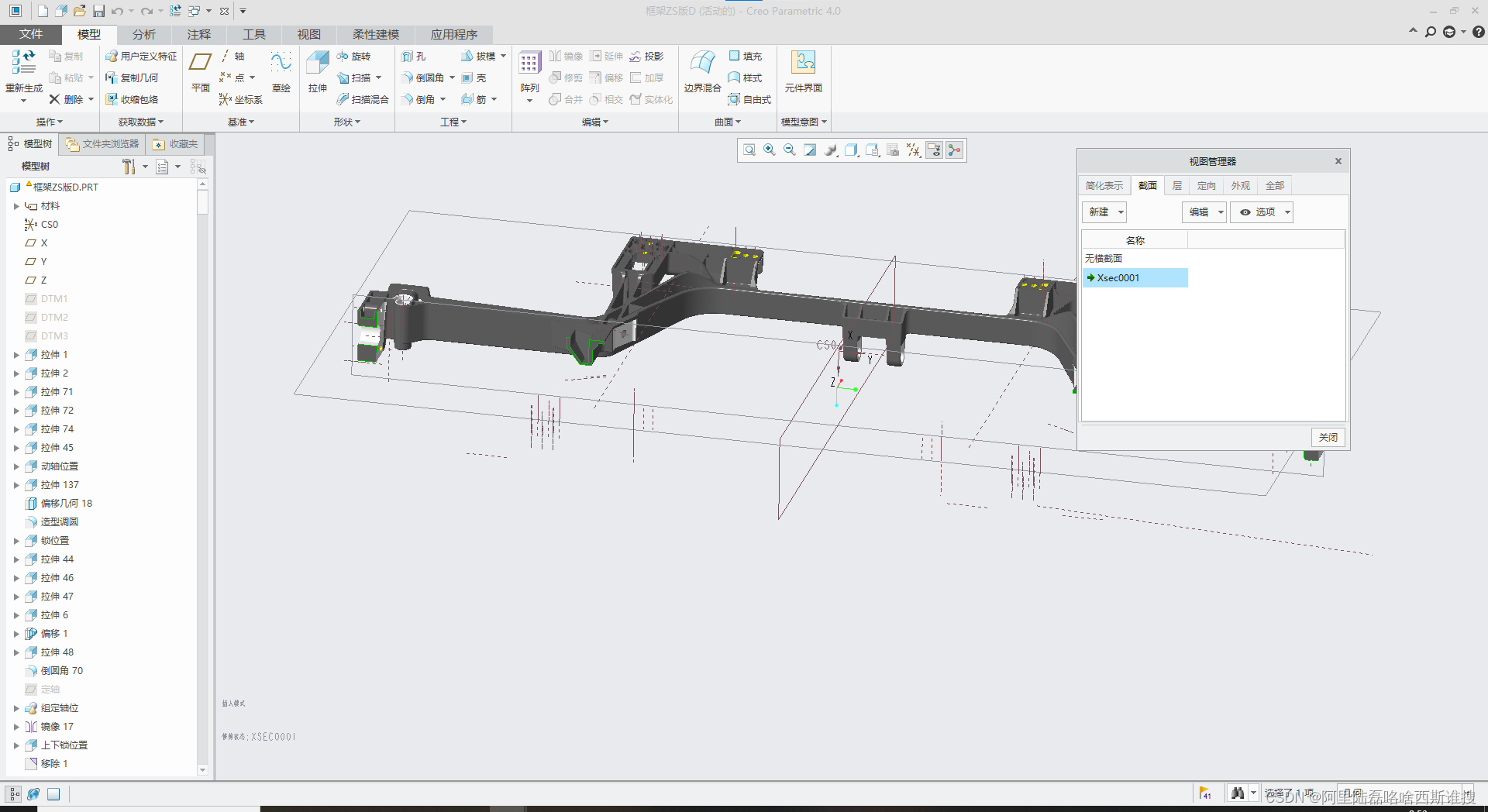

 在这里可以看到新建的截面视图

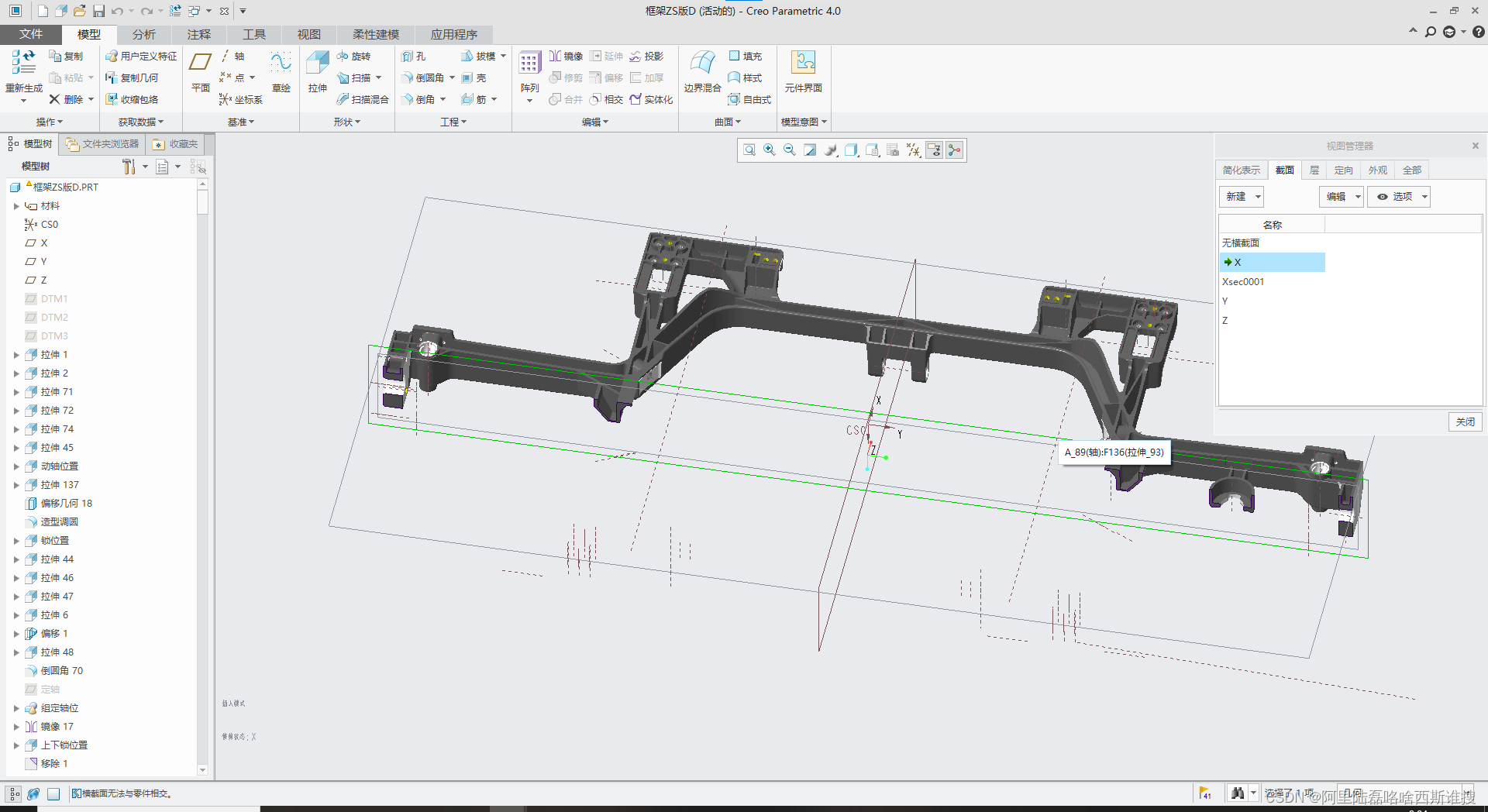

 x方向(红x轴,绿y轴,蓝z轴)

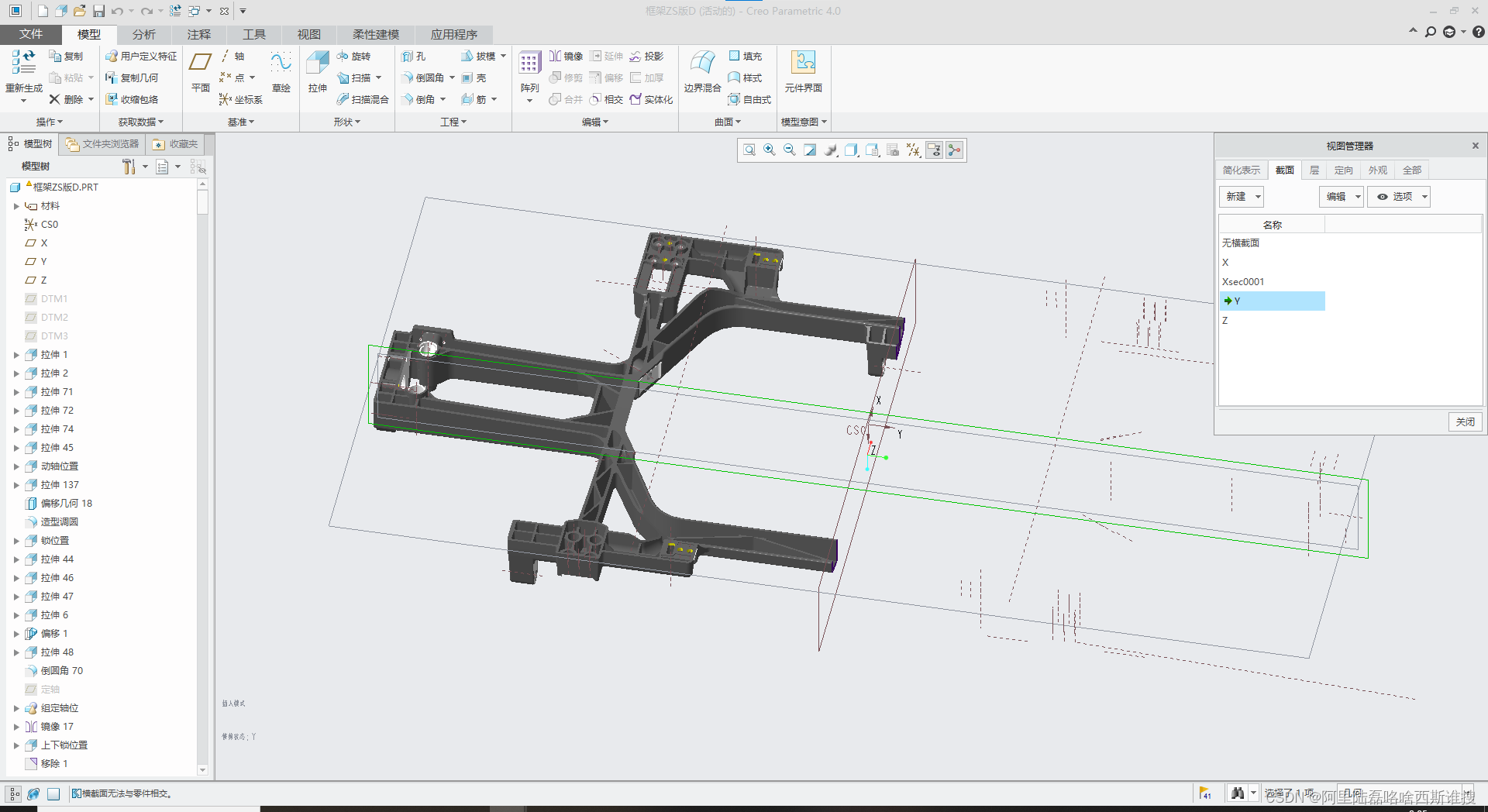

 y方向

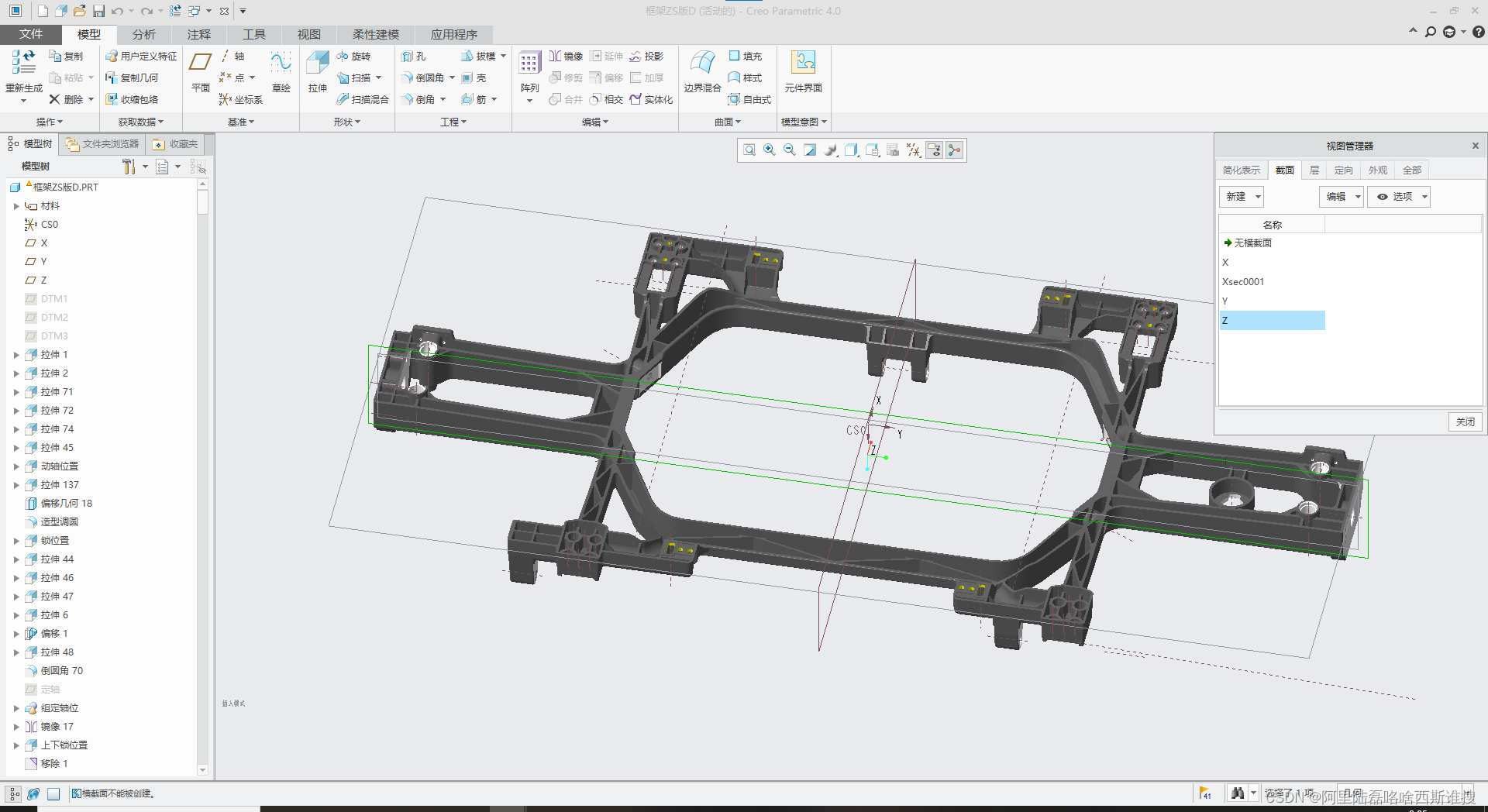

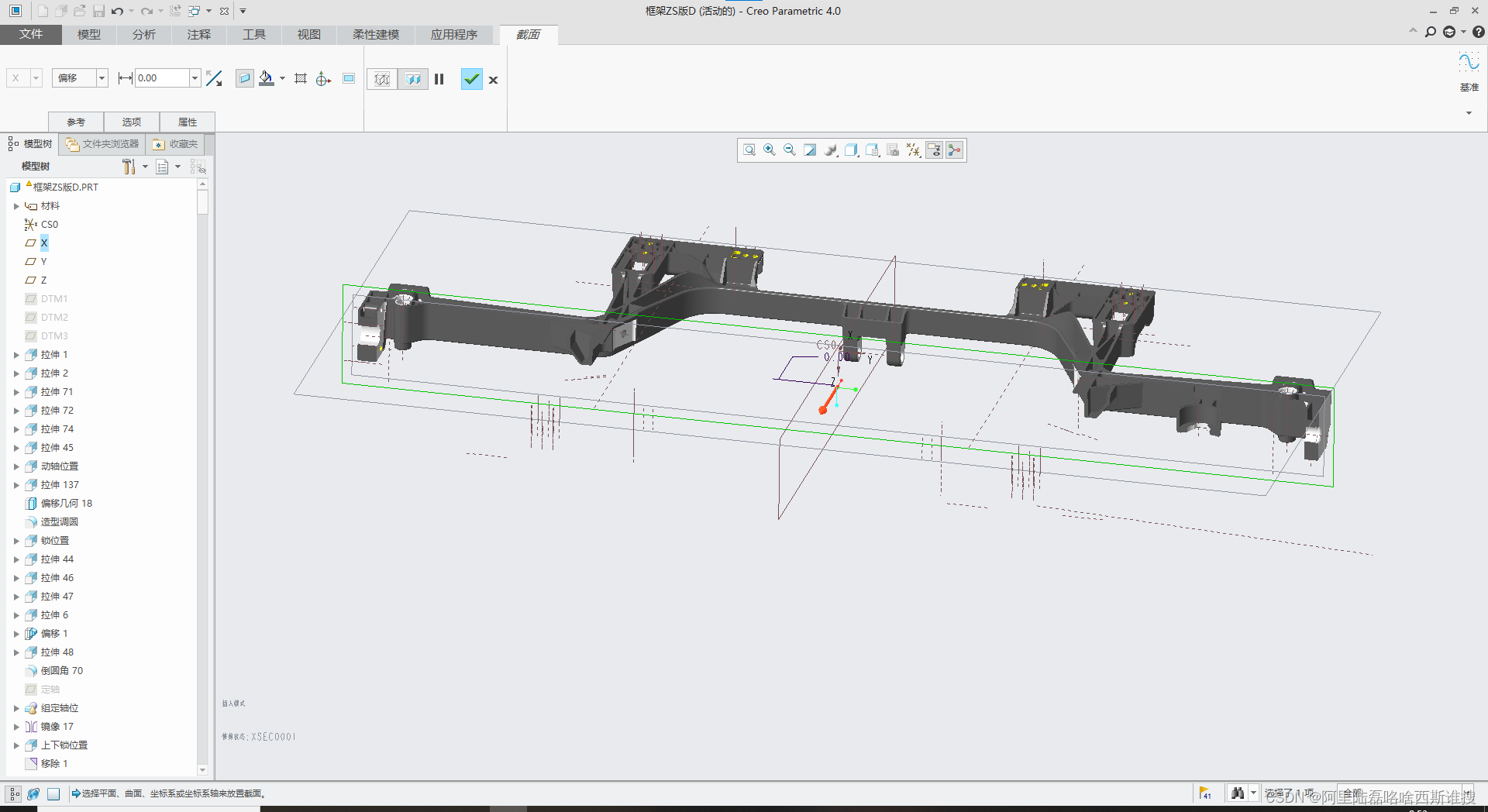

 z方向

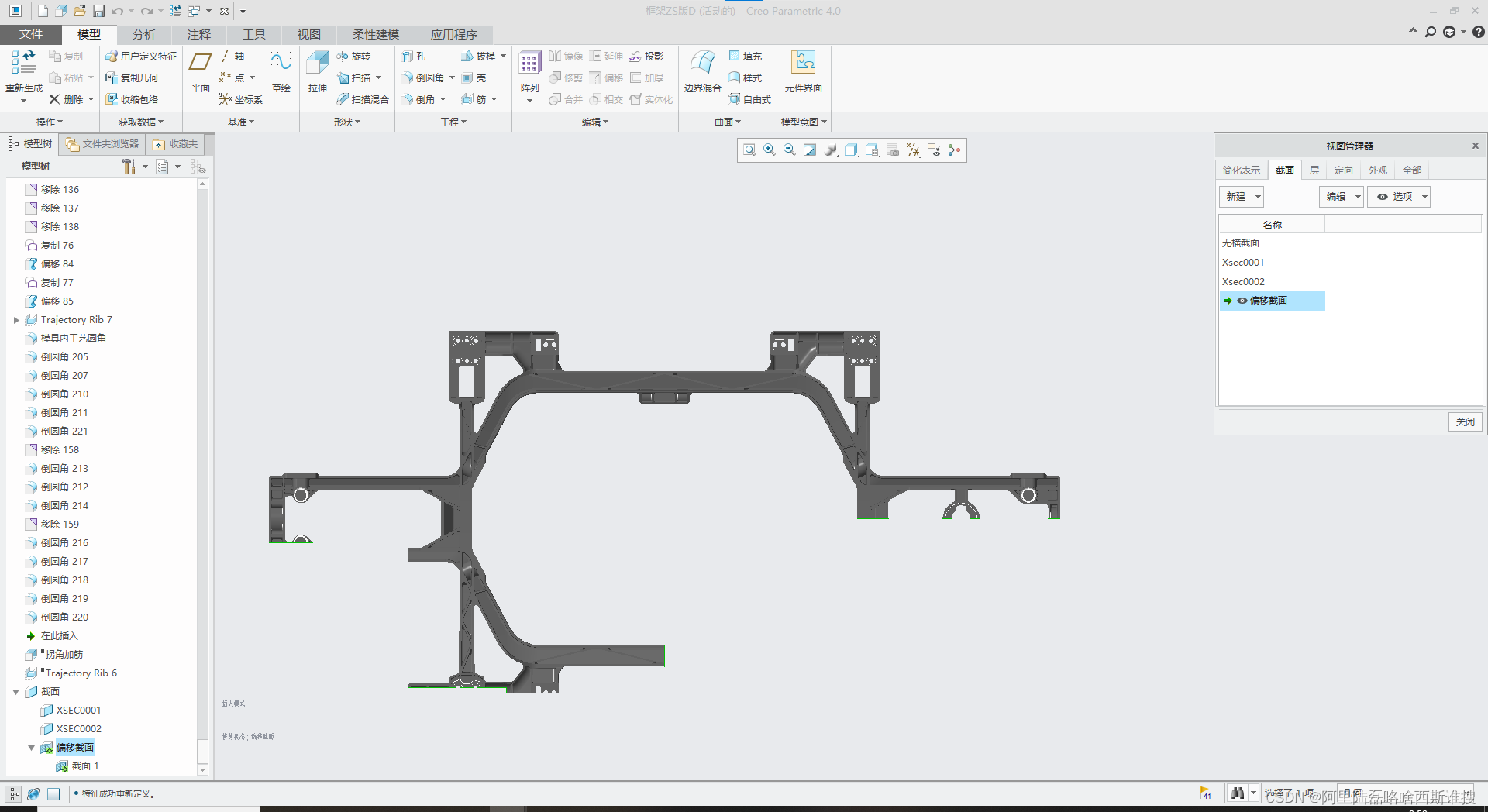

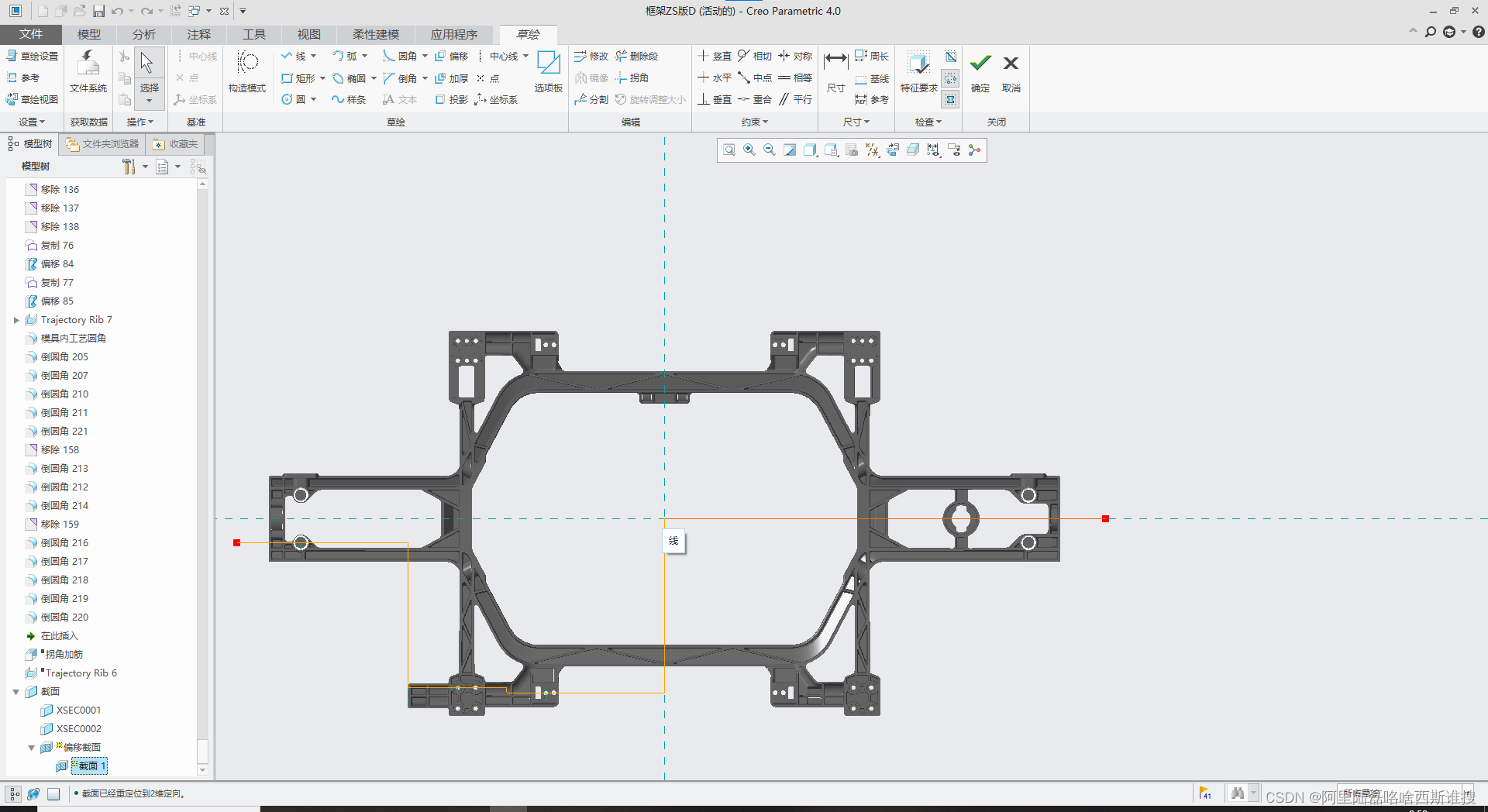

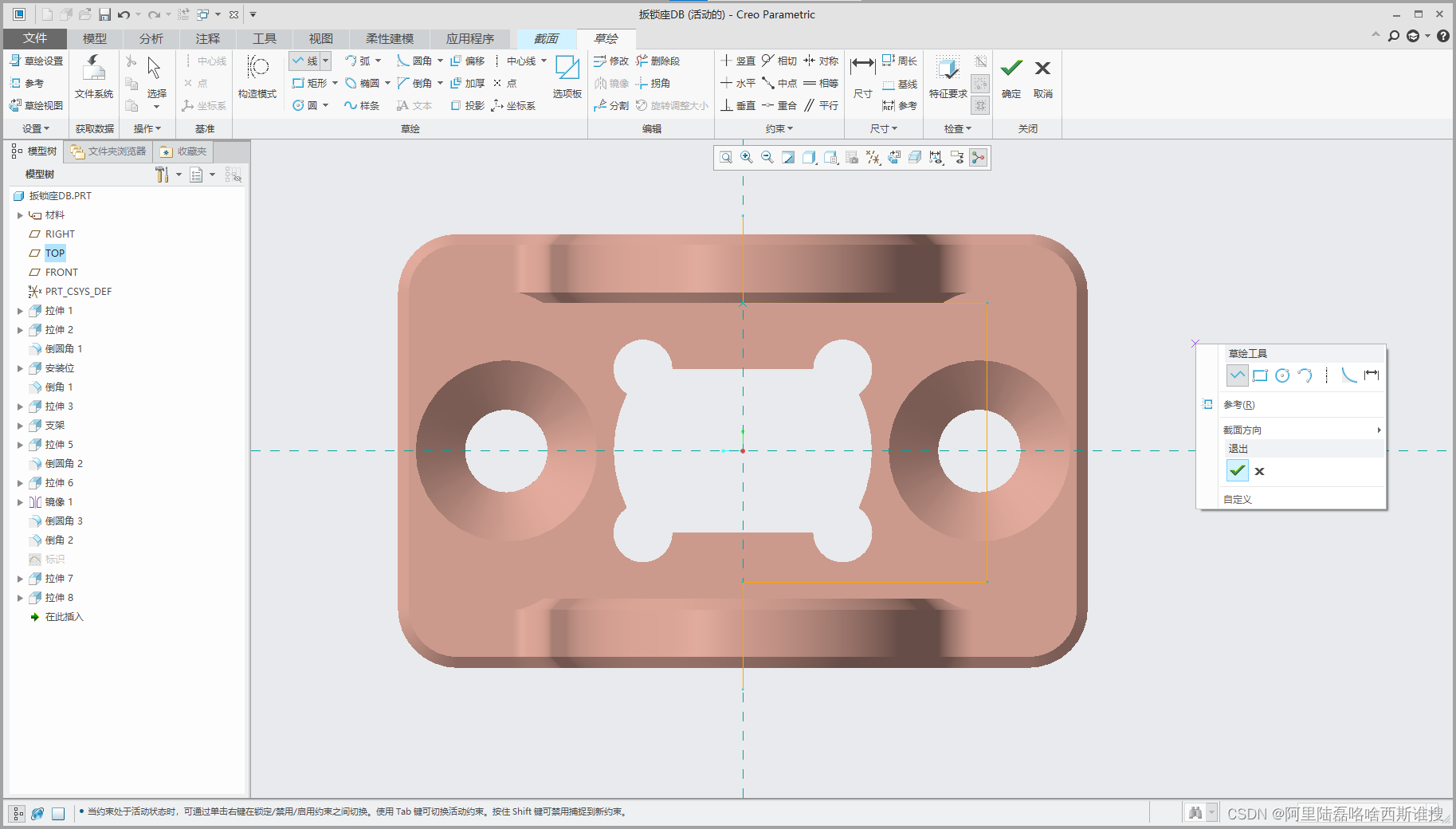

偏移截面绘制可以在指定平面上绘制截面路径, 这样剖面可以沿着路径截面(剖面线只能为直线不能为曲线,且要求超出被切部分)

9.1 显示截面的剖面图案

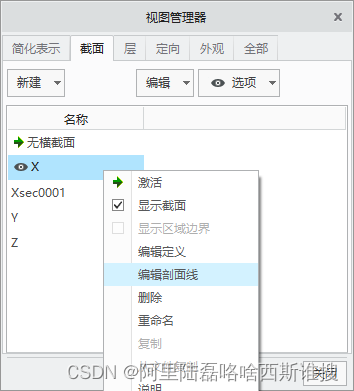

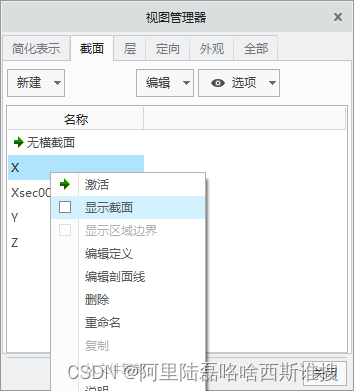

新建的截面视图看不出剖面图案,可以在视图管理器选择新建的截面视图,右键选择显示截面。

完成后再次右键选择编辑剖面线

 在这里可以设置剖面图案、颜色、比例等

可以看到截面图案

 9.2剖面图像导出

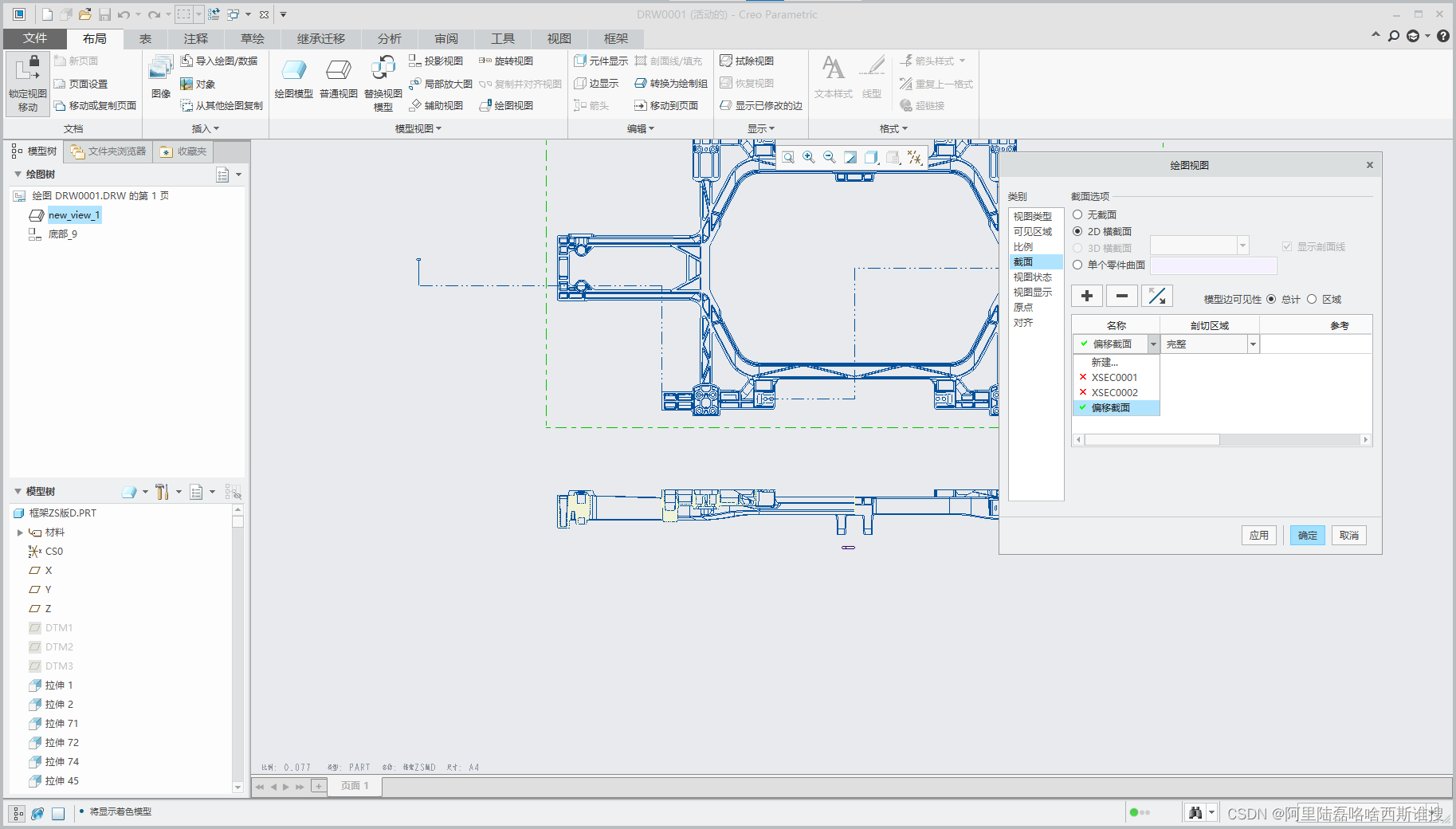

8.1绘制的图形只是在prt文件中的截面,想要在CAD等软件中使用,需要新建绘图,点击普通视图,在绘图视图中就可以选择prt文件中的绘图截面

10、新建视图

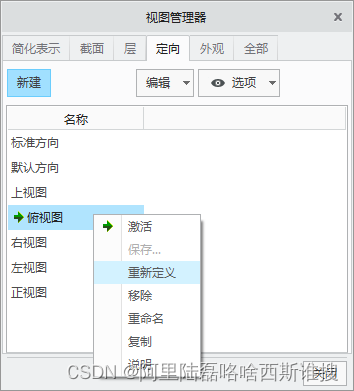

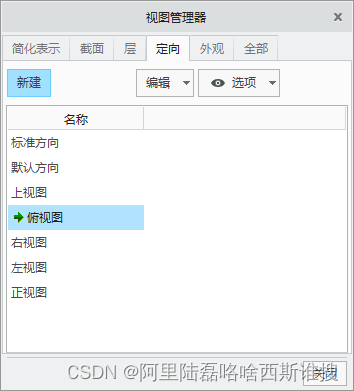

和新建截面一样,打开视图管理器,选择定向,新建,我命名为俯视图,

 右键选择重新定义

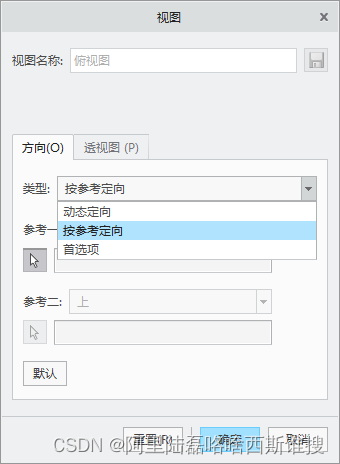

这里有几种新建方式

①动态定向可以自己设定旋转平移来设定视图

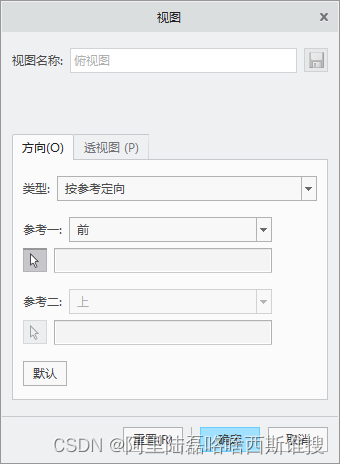

②按参考定向,可以自己选择参考面,我个人喜欢这种



前或后和上或下代表我们需要的那个视图的正面和上面,当我们调整到图形的正面和上面时,前后和上下的判定通过该方向上的坐标轴是否指向我们,若与我们视线相同,则选择后或者下,若坐标轴指向我们,则是前和上,

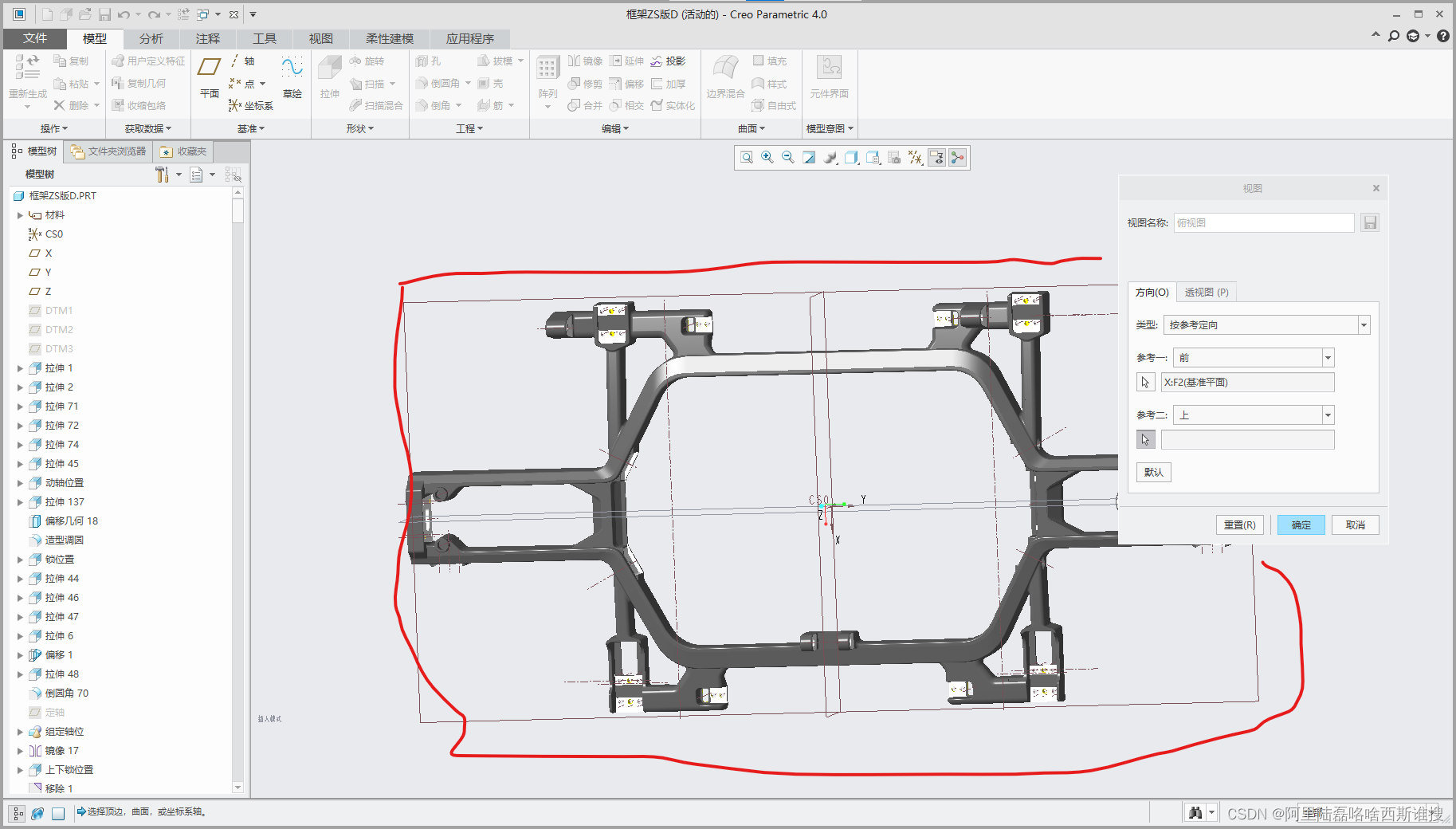

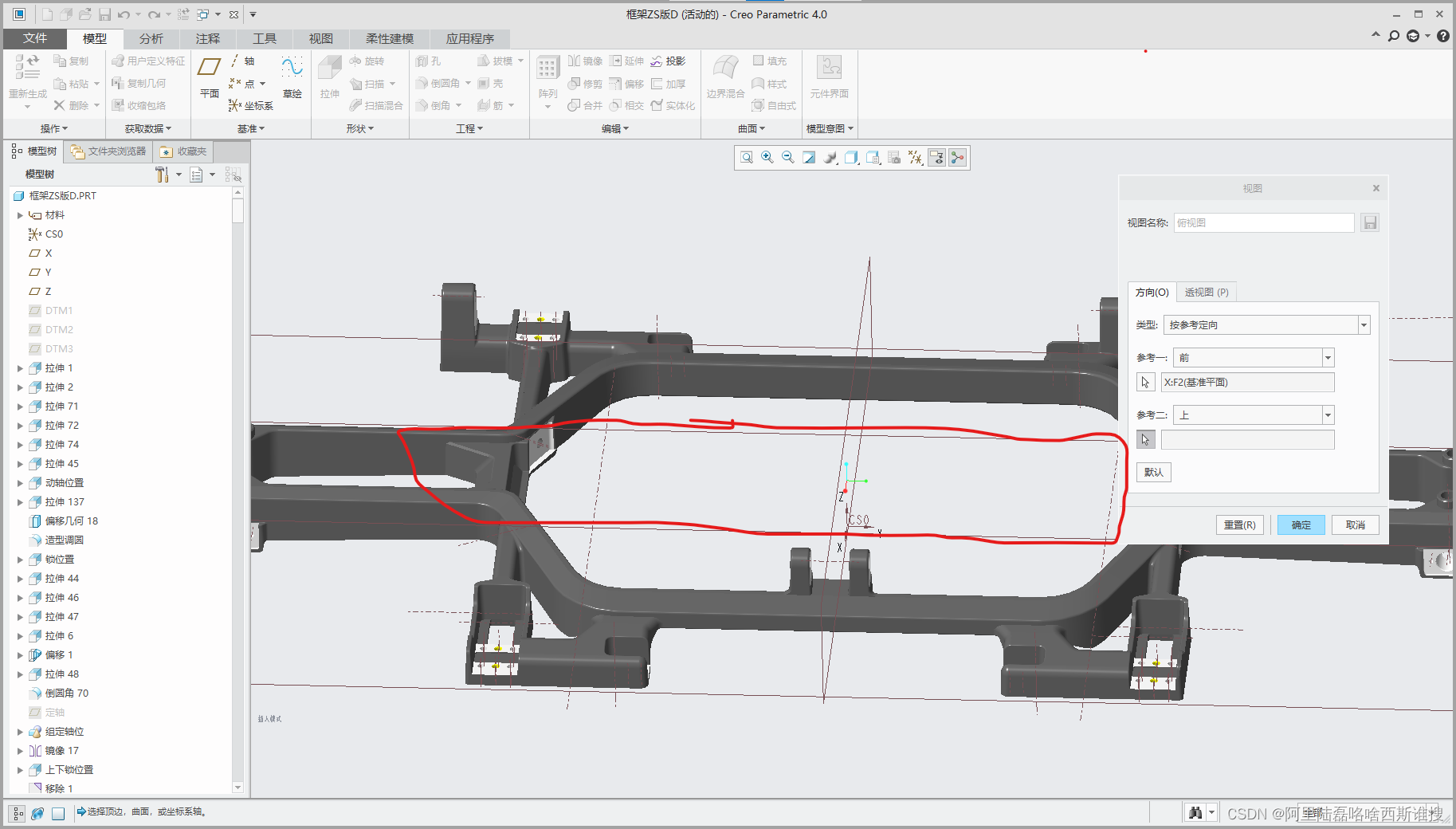

 如图所示,选择的面垂直于x轴,x轴指向我们,便是第一参考是前,没错,选择该平面(注:前面是我们需要的那一个面)

 上是我们需要的视图的上面,视图的坐标轴指向我们,则第二参考也是上,选择标记的界面作为参考。

 完成后俯视图新建后,可以看到效果,左右确定就可以了。

11、creo参考线

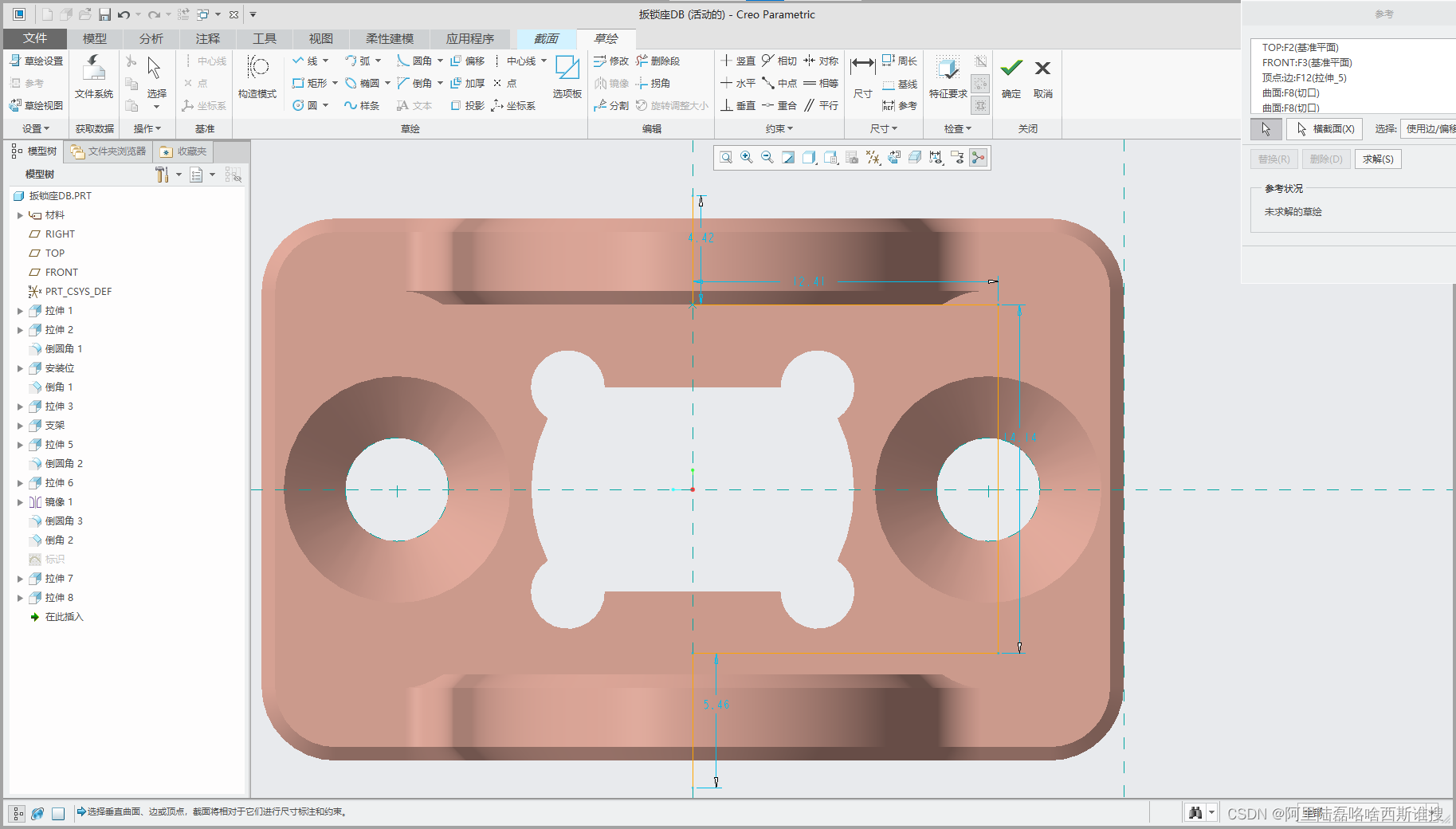

在绘制刨面线时,有时候需要通过圆心,可以通过参考线命令可以节省很多时间,在绘图模式中,右键长按会出现参考命令,选择后点击需要参考的圆或者线段,自动生成虚线,而无需投影命令。



12、Creo快捷键

 草绘:S

拉伸:X

草绘截面:

线:L

删除段:Ctrl+Del

尺寸:D

crtl+1 带反色着色
crtl+2 带边着色
Ctrl +3 着色
Ctrl + 4 消隐
crtl+5 隐藏线
crtl+6 线框

13、自定义Creo快捷键

为了提高绘图效率,自定义快捷键,将creo快捷键设置类似为autocad。 (快捷键生成的config.pro文件默认保存在起始位置,可在Creo的桌面快捷文件的属性中修改)

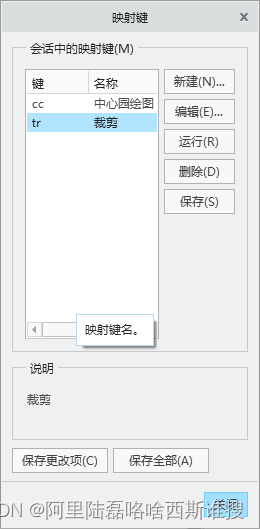

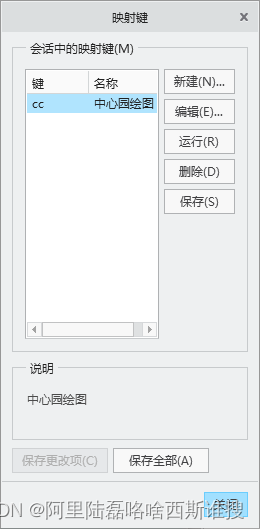

 选择映射键设置

点击新建

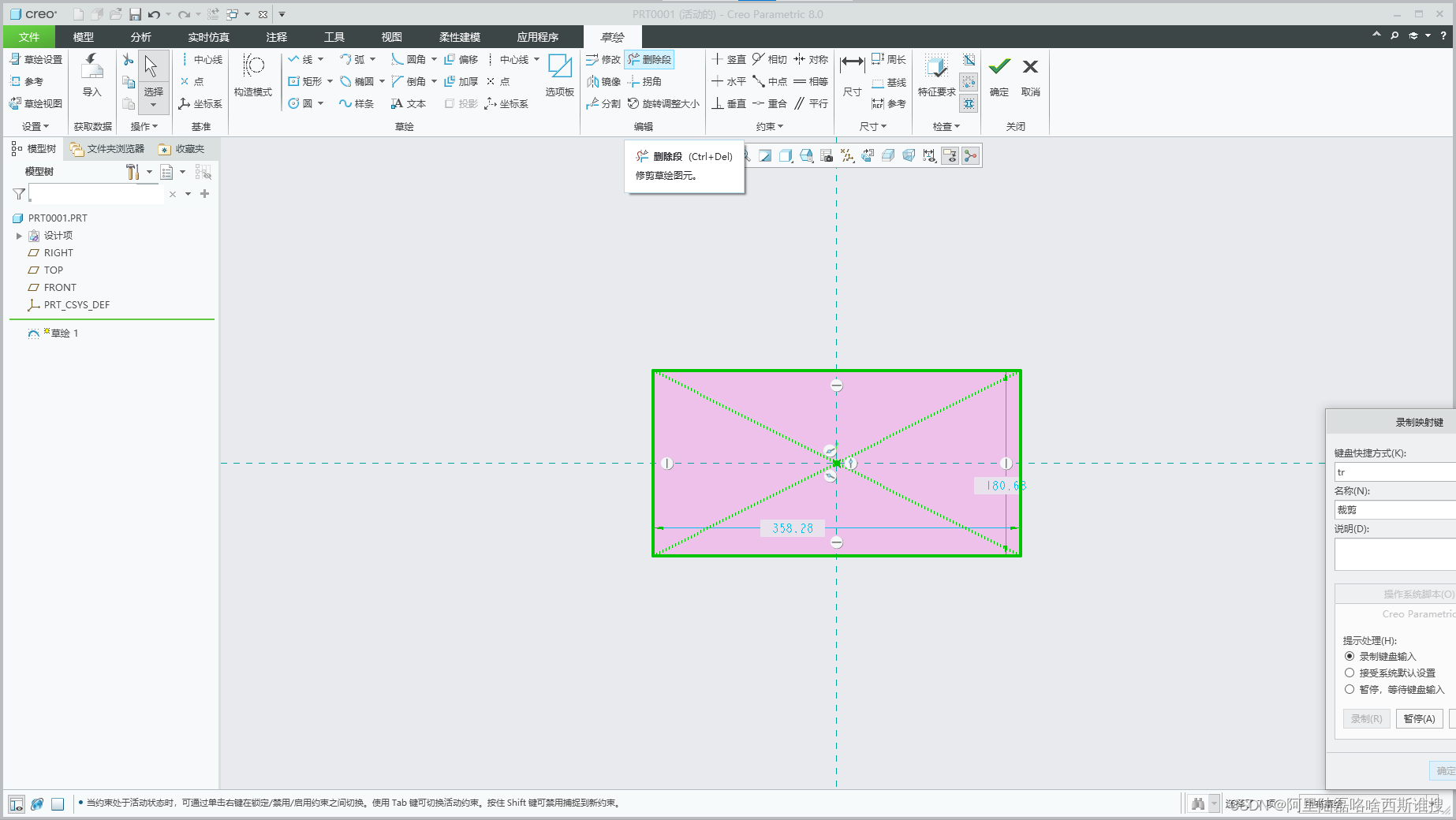

 输入快捷键以及名称,点击录制相关的操作

 录制完成后暂停,点击保存config.pro

14、自定义快捷键2

creo拥有自带的快捷键,可修改快捷键

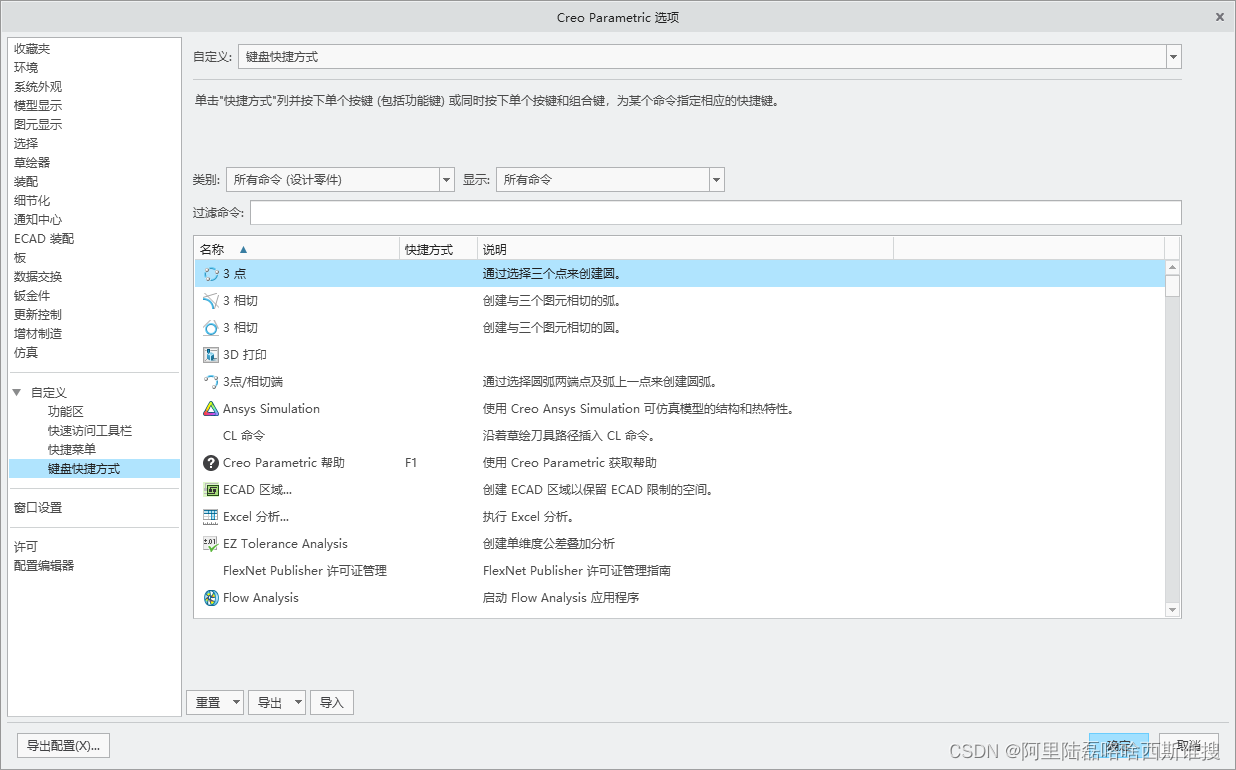

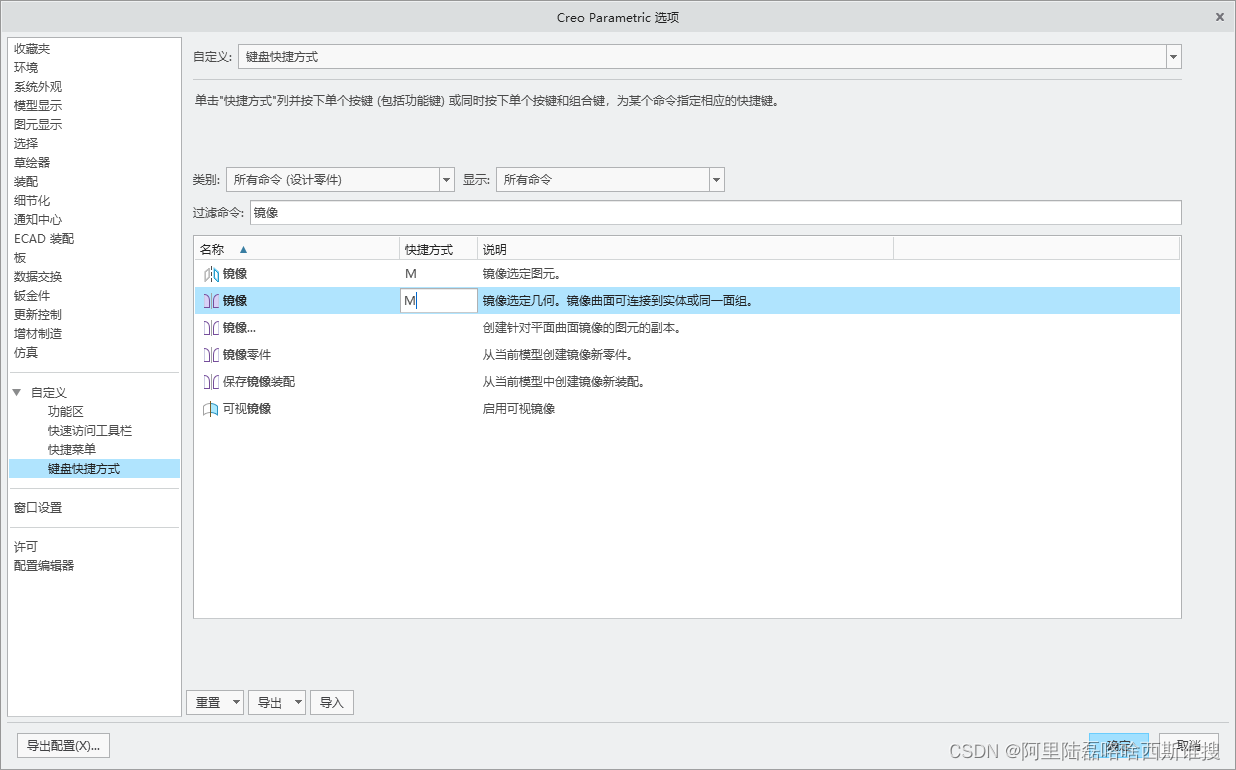

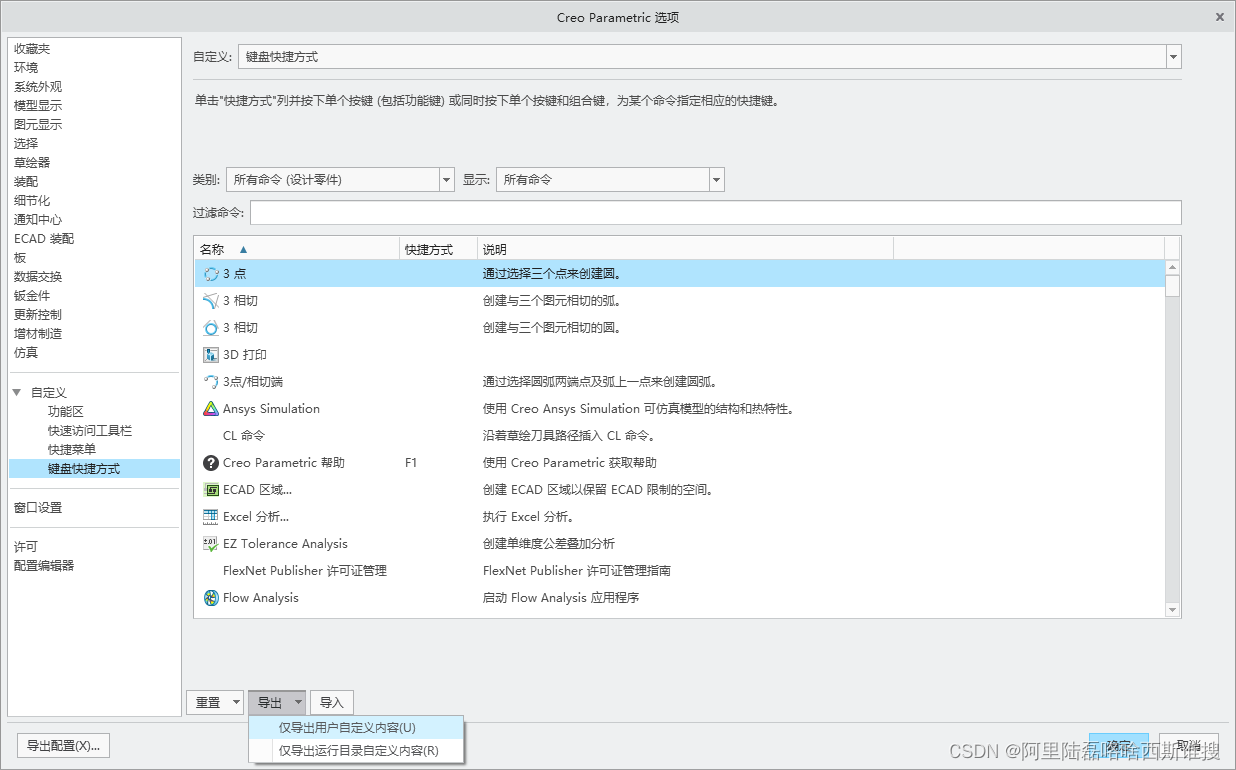

打开creo parametric选项的键盘快捷方式

 直接修改需要命令的快捷方式就可以直接修改。

 点击导出(建议退出草图导出,否则无效)

为了确保每次打开creo都能使用这种快捷键 ,在13的config.pro文件里面加入load_ui_customization_run_dir yes

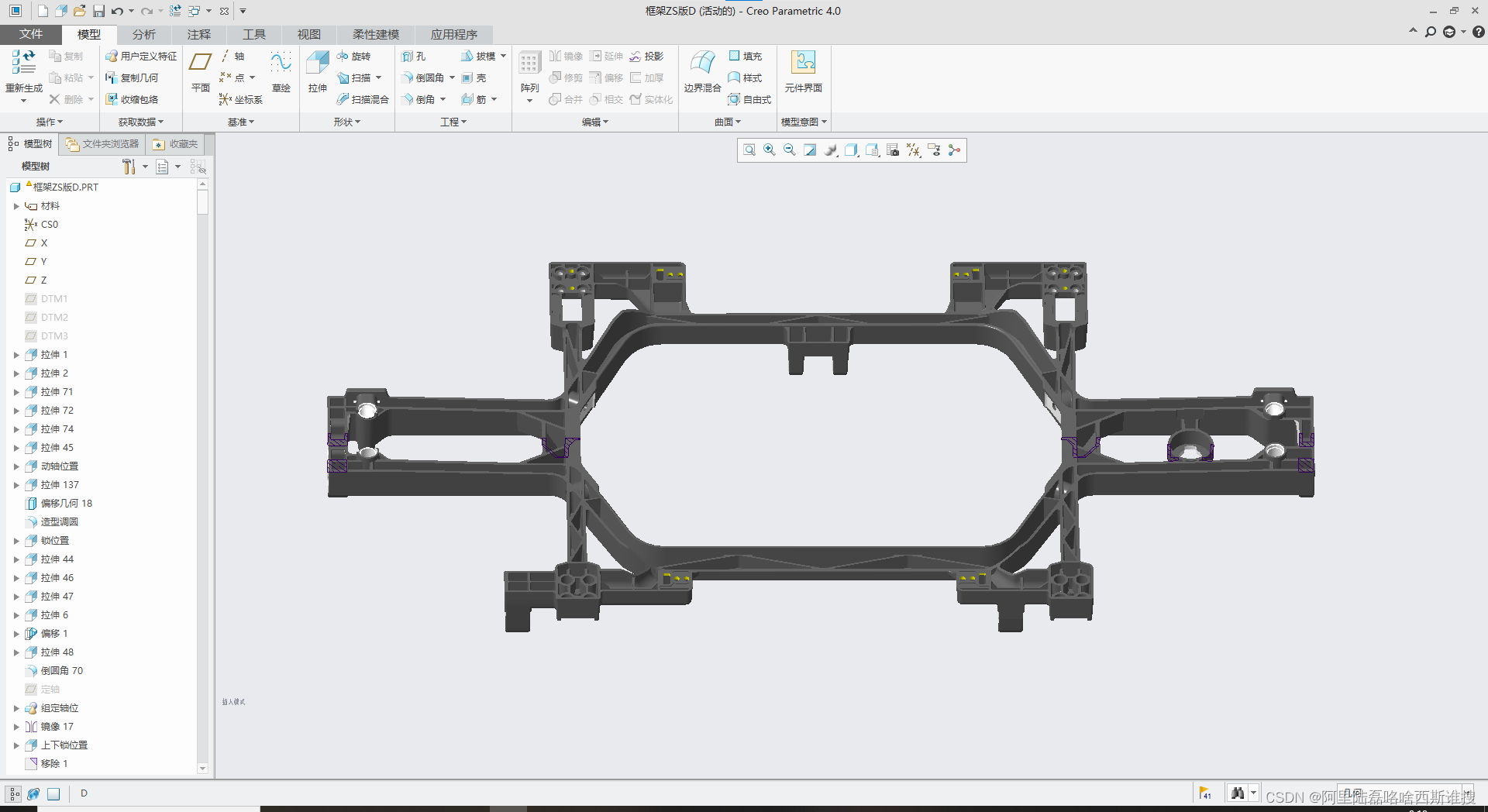

15、导出带反光色模型

根据现有模型新建绘图,选择合适的视图

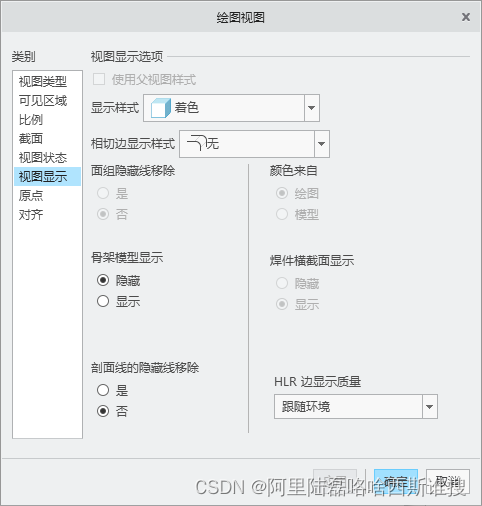

视图样式设置如下:

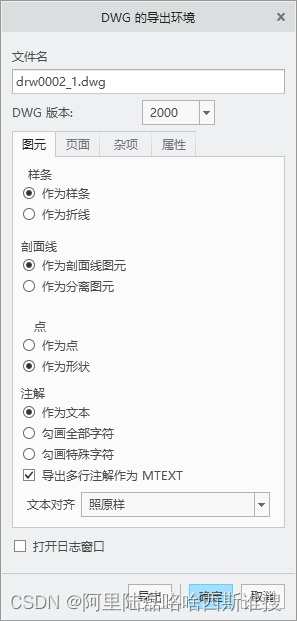

 然后选择保存dwg文件,然后选择导出:

最后在指定位置生成透明背景图案。

16、creo草图绘制锁定修改后的尺寸

由于creo在草图绘制时,设置好尺寸后,如果拖动图片,绘导致整个草图尺寸发生改变,需要对creo进行设置。

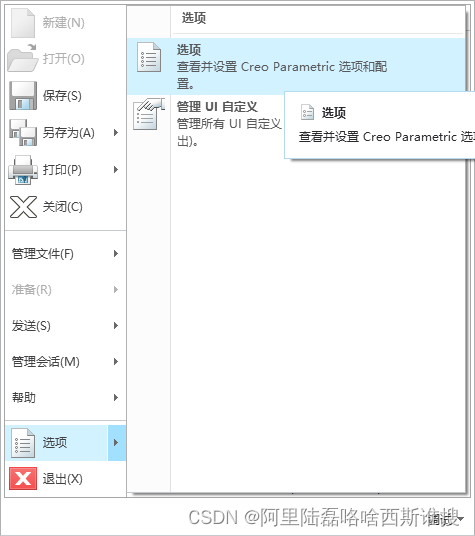

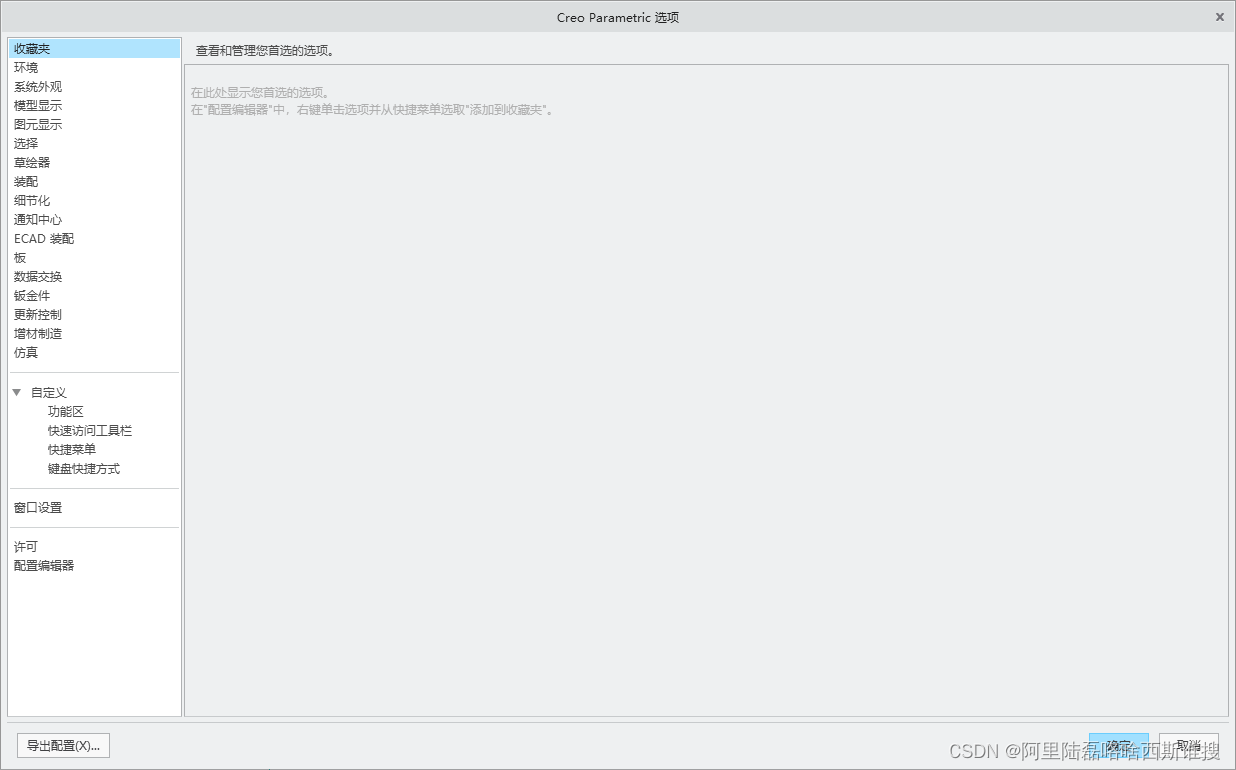

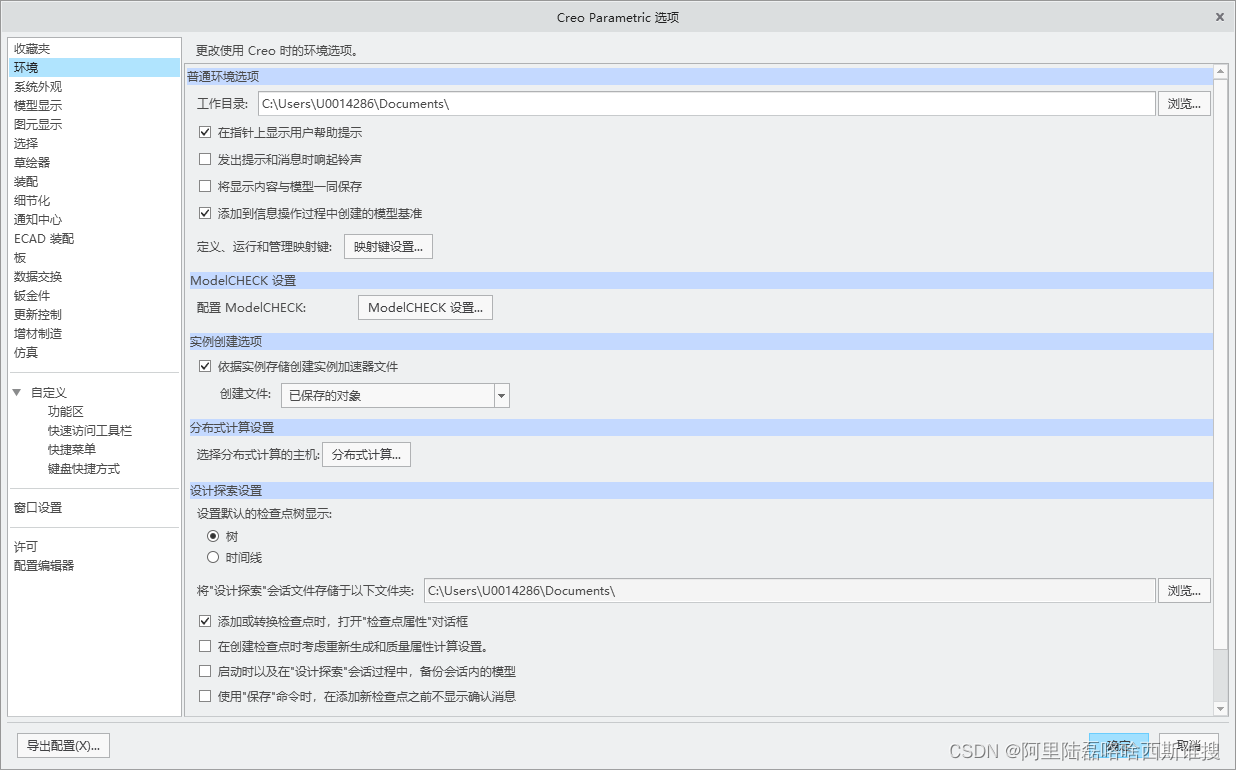

①打开文件->选项

②打开配置管理器

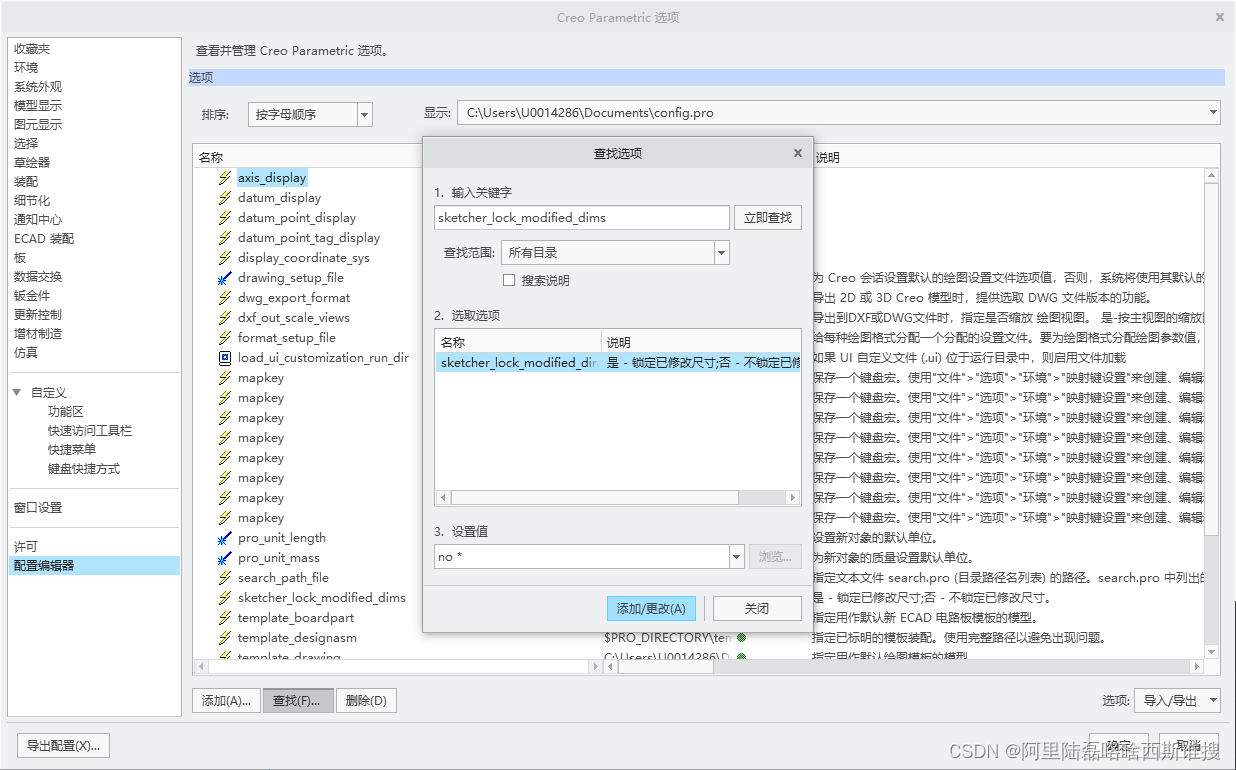

 ③搜索sketcher_lock_modified_dims,设置值为yes就可以激活修改锁定,最后导出config.pro文件就可以每次打开使用。

17、设置cad工程图 图框导入creo

creo新建格式,选择A4,点击布局的导入绘图/数据,直接导入cad工程图文件(dwg),直接一路点确认就可以了。

18、工程图中文字体设置

新建绘图->文件->准备->绘图属性->细节选项->更改->搜索default_annotation_font修改字体。

19、creo导出cad图层名称对应设置

将config.pro的 intf_out_layer 值为 part_layer 后,输出到 dwg/dxf 文件时系统将图元详细分类自动产生不同的图层并自动命名。

命名语法为: (Part_name)_
默认图层名称: (part_name)_Dxf_Axis
所有轴线 (part_name)_Dxf_Continuous_Line
连续线 (part_name)_Dxf_Hidden_Line
隐藏线 (part_name)_Dxf_Dimension
尺寸标注 (part_name)_Dxf_Text
文本批注 (part_name)_Dxf_Hatching
剖面线 (part_name)_Dxf_Table
表格 (part_name)_Dxf_Ballon
球标符号 (part_name)_Dxf_Format
图框 Dxf_export.pro

不需要各零件名前缀时,可以将intf_out_layer修改为none。

20、删除creo旧版Creo文件

1、一键清理多目录(包括子目录下)旧版Creo文件。
2、在清理旧版本文件的同时清理Creo运行产生的垃圾文件,如*.log.*.err.*.inf等。
下面是方法介绍:
1、首先,新建一个文本文件,重命名为“purge_s.bat”,用记事本打开输入内容为:
@echo off
for /r . %%i in (.) do (cd %%i & if exist *.prt.* purge)

2、把purge_s.bat文件复制到Creo的安装目录下,例如我这里是C:\Program Files\PTC\Creo 4.0\M070\Parametric\bin。

3、找到启动目录,用记事本打开config.pro文件,添加以下内容。
mapkey $F8 @SYSTEMpurge_s;%\del;
mapkey \del @SYSTEMdel *.log.* *.err.* *.m_p.* *.inf.* *.lst.* *.bom.* *.crc *.acc \

这样选择工作目录后就可以按F8删除旧版文件

20、Python replace()方法

str.replace(old, new[, max])

参数

  • old -- 将被替换的子字符串。
  • new -- 新字符串,用于替换old子字符串。
  • max -- 可选字符串, 替换不超过 max 次

返回值

返回字符串中的 old(旧字符串) 替换成 new(新字符串)后生成的新字符串,如果指定第三个参数max,则替换不超过 max 次。
