BJT偏置电路（基极偏置+集电极反馈偏置+分压式偏置+发射极偏置）+数码管静态显示+数码管动态显示代码

2024-7-9，星期二，16:46，天气：晴，心情：晴。今天没有什么特殊的事情发生，继续学习啦，加油加油！！！

今日继续模电自选教材第三章（BJT）的学习，主要学习内容为：BJT偏置电路（基极偏置+集电极反馈偏置+分压式偏置+发射极偏置）；单片机方面，开始学习单片机自选教材的第五章内容，学习内容为数码管静态显示+数码管动态显示代码（代码若有看不清的地方可关注公众号私信领取！！！！）

一、双极结型三极管BJT（续）

1. BJT偏置电路

偏置是为了使晶体管正确工作而加的合适的直流电压。

（1）基极偏置：基极偏置是一种最简单的偏置电路，如下图所示，一般在基极和电压源之间连接一个电阻RB，虽然这种方式比较简单，但是就线性放大器而言，这并不是一种好的偏置方法。

图（b）是一种负电源供电的pnp偏置电路（图（c）也是，将发射极与集电极对换），两种方法均通过发射结为基极电流提供回路（基极电流可以产生βDC倍IB的集电极电流），及在线性工作条件下IC = βDCIB，流过基极电阻RB的电流即为基极电流IB，故IC = βDC(VRB / RB)，根据电路图可知。VRB = VCC-VBE，故IC = βDC((VCC-VBE) / RB)，只要BJT未达到饱和状态，该式就能确定的给出集电极电流IC，且集电极电流与集电极电阻RC无关。从昨天的学习中可以知道，即使是同类型的晶体管，其电流放大倍数βDC也会不同，且βDC随温度的升高而逐渐增大，所以，在这种电路中，集电极电流会相差很大，电路无法工作在恒定状态，所以很少在线性电路中采用，但常在开关电路中采用，开关电路中，BJT处于截止或饱和状态，IC = 0或IC = VCC / RC。

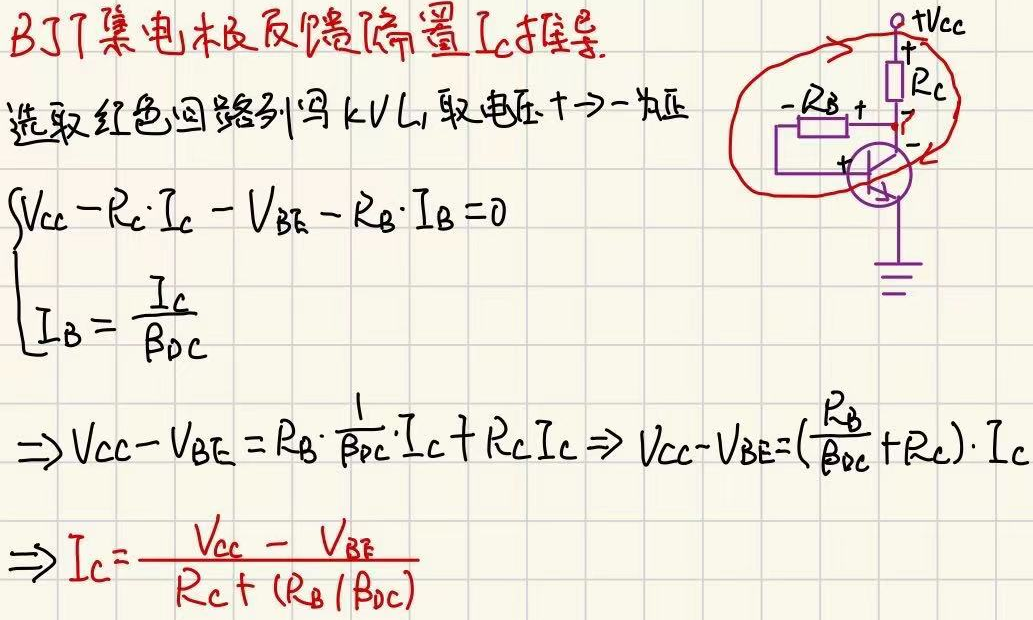

（2）集电极反馈偏置：对于npn型晶体管的集电极反馈偏置电路如下图所示（pnp型分析完全相同，只是偏置电源极性有变化），与基极偏置不同，该偏置方法的基极电阻RB连接在集电极上，而非直接连在VCC上（比起基极偏置，这种偏置方法的RB要更小，因为集电极电压一般比VCC小），集电极反馈偏置的工作原理为：当βDC由于温度的增加而增加，会导致IC的增加，但是IC增加的同时RC两端的分压也会随之增加，这就会导致VC减少，这反过来会使其提供更少的偏置电流，从而使IC减小，达到稳定工作点Q的目的，集电极反馈偏置的IC公式推导如下：

（3）分压式偏置：与集电极反馈偏置相比，分压式偏置可以提供更高的稳定性，其提供的偏置本质上不受βDC的影响，所以，好的分压器设计与所使用的晶体管无关。

下面对分压器进行一个简介（回顾），分压器可以用于计算电路中任意串联电阻两端的电压，如下图所示：

此时，输出端两端的电压为：VOUT = (R2 / (R1 + R2))VIN，当分压器输出端接负载时，如下图所示：

当分压器输出端接负载电阻时，由于负载效应，输出电压会减小，因为此时输出电压见下式：

，但是只要负载电阻的阻值比分压电阻大很多时，负载效应可以忽略不计（并联阻值越小对电路的影响越大）。

下图为分压式偏置的电路图，从图中可以看出，R1与R2构成一个分压器，使基极电压对对任何通过极小电流（阻值极大）的负载都保持不变，该电压使发射结正向偏置，产生一个极小的基极电流。在分压式偏置电路中，晶体管相当于分压器上的一个高阻值负载，这会使得基极电压在负载效应的影响下略微减小，但是可以通过选择合适的R1和R2使负载效应达到最小（一般十倍于基极电流）。因为基极电压于基极电流无关，所以分压式偏置又被称为刚性偏置。

下面对分压式偏置电路进行计算（假设没有负载效应），则根据分压定律有VB = (R2 / (R1 + R2))VCC，又因为VE = VB - VBE = VB - 0.7V，已知发射极接地，故发射极电流为IE = VE / RE，集电极电流近似于发射极电流IC ≈ IE，此时可以求集电极电压VC = VCC - ICRC，集电极-发射极电压VCE = VC - VE。

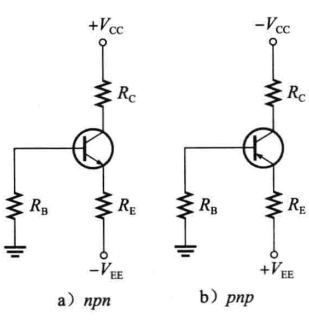

（4）发射极偏置：发射极偏置是一种非常稳定的偏置方式，它使用正负电源和单个电阻的型式进行偏置，如下图所示：

这种偏置的目的是使基极电压接近地势（≈ 0V），对于这种偏置方式来说，基极电压一般稳定在几十分之一伏，因此对npn型晶体管来说，正向导通的发射极电压约为-1V（VBE + VB），对于pnp来说为+1V，根据欧姆定律，由可以计算出IC，由于IC ≈ IE，可计算集电极电压：VC = VCC - ICRC。这种电路常用于继承放大器电路中。

二、数码管基础（续）

1. 数码管的静态显示

（1）51单片机关键字code

前面我门编写程序时，一般都使用unsigned char和unsigned int这两个关键字来定义变量，这样定义的变量均存放在单片机的RAM中，在程序中可以随意改变这些值；但是在程序中，还有一种变量，那就是需要在程序中使用，但是不会改变它的值，这时可以使用code关键字对这种变量进行修饰，这个数据就会存放在Flash中，这样可以大大节省RAM的使用量。

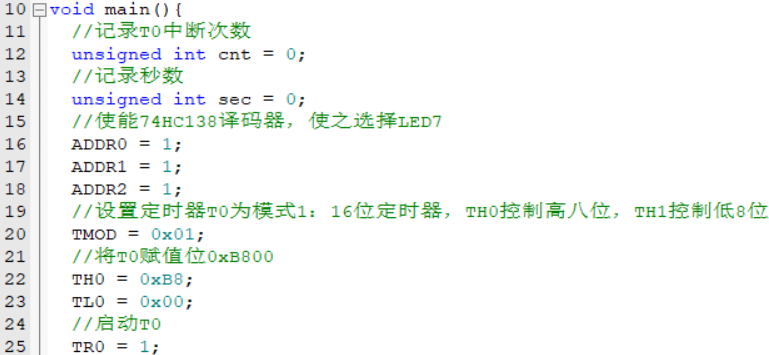

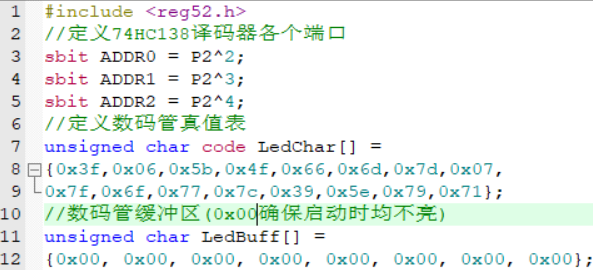

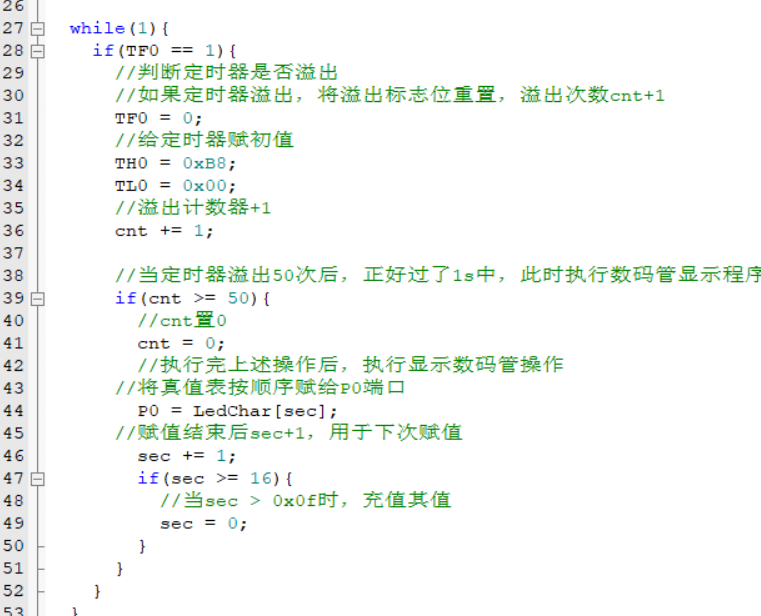

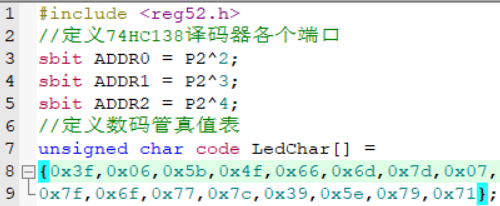

（2）程序代码：

三、数码管的动态显示与中断

1. 数码管动态显示

（1）动态显示的基本原理

多个数码管显示数字的时候，实际上是轮流点亮数码管（一个时刻只用一个数码管是亮的），利用人眼的视觉暂留现象，就可以看做是所有数码管同时亮起。例如，要让两个数码管显示“12”这个数字，先控制74HC138译码器，使高位的数码管使能，然后通过真值表控制段选LED使其显示“1”，延时一段时间后再让低位的数码管使能，使用同样的方法使其输出“2”，当交替速度极快，人眼无法分辨时，便表现位两个数码管共同显示“12”。

通过上述分析，我们自然而然的会想到一个问题，多长时间完成依次数码管的全部扫描（整体扫描时间 = 单个数码管的点亮时间 × 数码管个数）可以不被人眼发觉呢？只需做到10ms以内即可（再小的话没有意义，因为10ms已经可以做到无闪烁了，再小只会增加CPU的负担）。

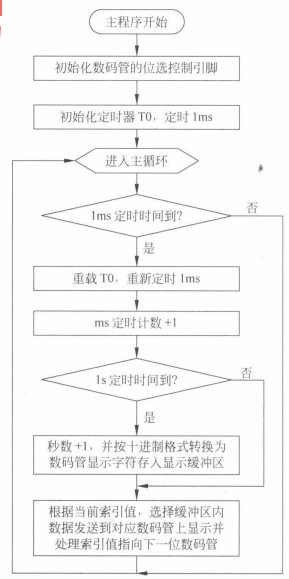

（2）动态数码管程序流程图

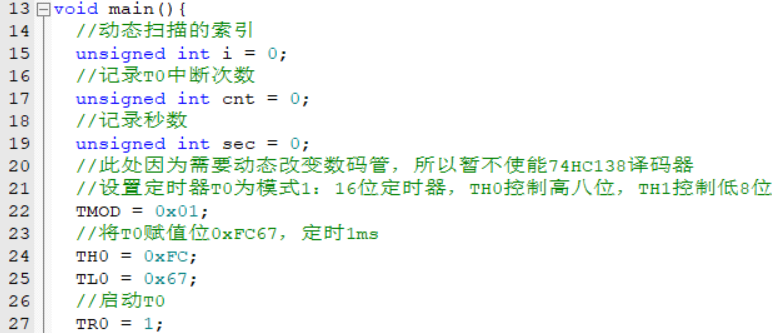

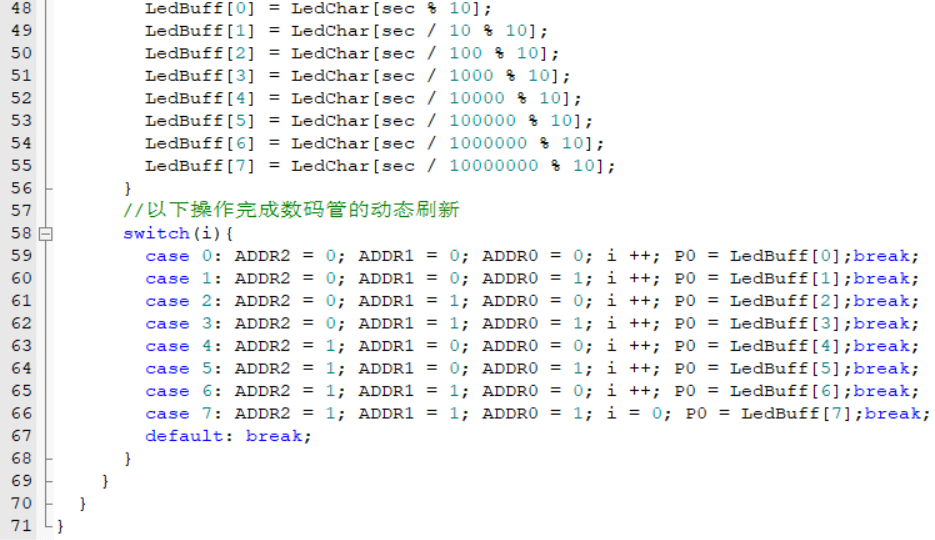

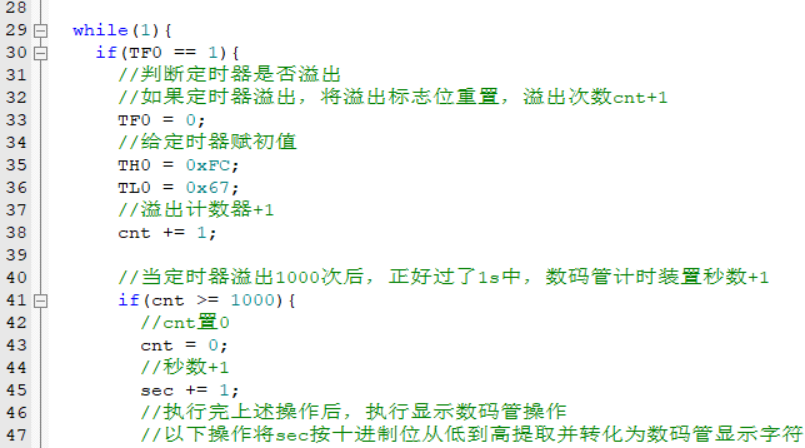

（3）实现程序
