简介

LVGL（Light and Versatile Graphics Library）不仅提供了基础控件，还包含了许多高级控件，用于实现更复杂和功能丰富的用户界面。本博客将详细介绍LVGL中的高级控件，包括图表、表格、消息框、键盘、日历以及动画等，帮助读者深入掌握LVGL的高级功能。

高级控件概述

什么是高级控件？

高级控件是指那些功能更复杂、需要更多配置和处理的GUI组件。它们通常用于实现特定的功能，如数据可视化、复杂输入、数据展示等。

LVGL中的高级控件

LVGL提供的高级控件包括但不限于：

• 图表（Chart）：用于数据可视化。
• 表格（Table）：用于展示结构化数据。
• 消息框（Message Box）：用于显示提示信息和用户交互。
• 键盘（Keyboard）：用于文本输入。
• 日历（Calendar）：用于日期选择和展示。
• 动画（Animations）：用于界面元素的动态效果。

常用高级控件详解

图片按钮部件(lv_imgbtn)

图片按钮部件和按钮部件是非常相似的，它只不过是在按钮部件的基础上增加了图片显示的功能。

LV_IMG_DECLARE(img_zdyz);

void lv_mainstart(void)
{
/* 定义并创建图片按钮 */
lv_obj_t* imgbtn = lv_imgbtn_create(lv_scr_act());
/* 设置图片释放时的图片 */
lv_imgbtn_set_src(imgbtn, LV_IMGBTN_STATE_RELEASED, NULL, &img_zdyz, NULL);
/* 设置图片按钮大小 */
lv_obj_set_size(imgbtn, 100, 100);
/* 设置图片按钮位置 */
lv_obj_center(imgbtn);
 lv_obj_set_style_img_recolor_opa(imgbtn, LV_OPA_30, LV_STATE_PRESSED);
 lv_obj_set_style_img_recolor(imgbtn, lv_color_black(), LV_STATE_PRESSED);
 lv_obj_set_style_translate_y(imgbtn, 5, LV_STATE_PRESSED);
}

滚轮部件(lv_roller)

滚轮部件可展现多个选项，用户可以通过滚动的形式，从这些选项中选择所需的内容。在用户界面设计中，该部件常用于设置时间、日期等。

static void event_handler(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t * obj = lv_event_get_target_obj(e);
    if(code == LV_EVENT_VALUE_CHANGED) {
        char buf[32];
        lv_roller_get_selected_str(obj, buf, sizeof(buf));
        LV_LOG_USER("Selected month: %s\n", buf);
    }
}

/**
 * An infinite roller with the name of the months
 */
void lv_example_roller_1(void)
{
    lv_obj_t * roller1 = lv_roller_create(lv_screen_active());
    lv_roller_set_options(roller1,
                          "January\n"
                          "February\n"
                          "March\n"
                          "April\n"
                          "May\n"
                          "June\n"
                          "July\n"
                          "August\n"
                          "September\n"
                          "October\n"
                          "November\n"
                          "December",
                          LV_ROLLER_MODE_INFINITE);

    lv_roller_set_visible_row_count(roller1, 4);
    lv_obj_center(roller1);
    lv_obj_add_event_cb(roller1, event_handler, LV_EVENT_ALL, NULL);
}

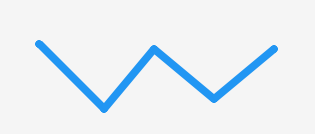

线条(lv_line)

线条部件由多个点连接而成，它可用于修饰界面或者展示数据。

void lv_example_line_1(void)
{
    /*Create an array for the points of the line*/
    static lv_point_precise_t line_points[] = { {5, 5}, {70, 70}, {120, 10}, {180, 60}, {240, 10} };

    /*Create style*/
    static lv_style_t style_line;
    lv_style_init(&style_line);
    lv_style_set_line_width(&style_line, 8);
    lv_style_set_line_color(&style_line, lv_palette_main(LV_PALETTE_BLUE));
    lv_style_set_line_rounded(&style_line, true);

    /*Create a line and apply the new style*/
    lv_obj_t * line1;
    line1 = lv_line_create(lv_screen_active());
    lv_line_set_points(line1, line_points, 5);     /*Set the points*/
    lv_obj_add_style(line1, &style_line, 0);
    lv_obj_center(line1);
}

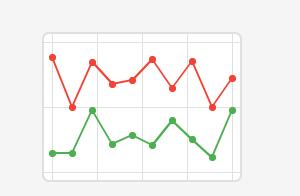

图表（Chart）

图表控件用于数据可视化，支持多种图表类型，如折线图、柱状图、饼图等。

/*Create a chart*/
    lv_obj_t * chart;
    chart = lv_chart_create(lv_screen_active());
    lv_obj_set_size(chart, 200, 150);
    lv_obj_center(chart);
    lv_chart_set_type(chart, LV_CHART_TYPE_LINE);   /*Show lines and points too*/

    /*Add two data series*/
    lv_chart_series_t * ser1 = lv_chart_add_series(chart, lv_palette_main(LV_PALETTE_GREEN), LV_CHART_AXIS_PRIMARY_Y);
    lv_chart_series_t * ser2 = lv_chart_add_series(chart, lv_palette_main(LV_PALETTE_RED), LV_CHART_AXIS_SECONDARY_Y);
    int32_t * ser2_y_points = lv_chart_get_series_y_array(chart, ser2);

    uint32_t i;
    for(i = 0; i < 10; i++) {
        /*Set the next points on 'ser1'*/
        lv_chart_set_next_value(chart, ser1, (int32_t)lv_rand(10, 50));

        /*Directly set points on 'ser2'*/
        ser2_y_points[i] = (int32_t)lv_rand(50, 90);
    }

    lv_chart_refresh(chart); /*Required after direct set*/

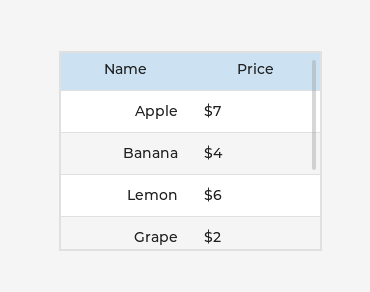

表格（Table）

表格控件用于展示结构化数据，支持多行多列。

void lv_example_table_1(void)
{
    lv_obj_t * table = lv_table_create(lv_screen_active());

    /*Fill the first column*/
    lv_table_set_cell_value(table, 0, 0, "Name");
    lv_table_set_cell_value(table, 1, 0, "Apple");
    lv_table_set_cell_value(table, 2, 0, "Banana");
    lv_table_set_cell_value(table, 3, 0, "Lemon");
    lv_table_set_cell_value(table, 4, 0, "Grape");
    lv_table_set_cell_value(table, 5, 0, "Melon");
    lv_table_set_cell_value(table, 6, 0, "Peach");
    lv_table_set_cell_value(table, 7, 0, "Nuts");

    /*Fill the second column*/
    lv_table_set_cell_value(table, 0, 1, "Price");
    lv_table_set_cell_value(table, 1, 1, "$7");
    lv_table_set_cell_value(table, 2, 1, "$4");
    lv_table_set_cell_value(table, 3, 1, "$6");
    lv_table_set_cell_value(table, 4, 1, "$2");
    lv_table_set_cell_value(table, 5, 1, "$5");
    lv_table_set_cell_value(table, 6, 1, "$1");
    lv_table_set_cell_value(table, 7, 1, "$9");

    /*Set a smaller height to the table. It'll make it scrollable*/
    lv_obj_set_height(table, 200);
    lv_obj_center(table);

    /*Add an event callback to to apply some custom drawing*/
    lv_obj_add_event_cb(table, draw_event_cb, LV_EVENT_DRAW_TASK_ADDED, NULL);
    lv_obj_add_flag(table, LV_OBJ_FLAG_SEND_DRAW_TASK_EVENTS);
}

事件处理

static void draw_event_cb(lv_event_t * e)
{
    lv_draw_task_t * draw_task = lv_event_get_draw_task(e);
    lv_draw_dsc_base_t * base_dsc = (lv_draw_dsc_base_t *)lv_draw_task_get_draw_dsc(draw_task);
    /*If the cells are drawn...*/
    if(base_dsc->part == LV_PART_ITEMS) {
        uint32_t row = base_dsc->id1;
        uint32_t col = base_dsc->id2;

        /*Make the texts in the first cell center aligned*/
        if(row == 0) {
            lv_draw_label_dsc_t * label_draw_dsc = lv_draw_task_get_label_dsc(draw_task);
            if(label_draw_dsc) {
                label_draw_dsc->align = LV_TEXT_ALIGN_CENTER;
            }
            lv_draw_fill_dsc_t * fill_draw_dsc = lv_draw_task_get_fill_dsc(draw_task);
            if(fill_draw_dsc) {
                fill_draw_dsc->color = lv_color_mix(lv_palette_main(LV_PALETTE_BLUE), fill_draw_dsc->color, LV_OPA_20);
                fill_draw_dsc->opa = LV_OPA_COVER;
            }
        }
        /*In the first column align the texts to the right*/
        else if(col == 0) {
            lv_draw_label_dsc_t * label_draw_dsc = lv_draw_task_get_label_dsc(draw_task);
            if(label_draw_dsc) {
                label_draw_dsc->align = LV_TEXT_ALIGN_RIGHT;
            }
        }

        /*Make every 2nd row grayish*/
        if((row != 0 && row % 2) == 0) {
            lv_draw_fill_dsc_t * fill_draw_dsc = lv_draw_task_get_fill_dsc(draw_task);
            if(fill_draw_dsc) {
                fill_draw_dsc->color = lv_color_mix(lv_palette_main(LV_PALETTE_GREY), fill_draw_dsc->color, LV_OPA_10);
                fill_draw_dsc->opa = LV_OPA_COVER;
            }
        }
    }
}

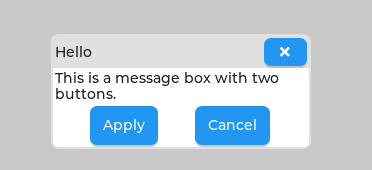

消息框（Message Box）

消息框用于显示提示信息和用户交互，支持多种按钮类型。

void lv_example_msgbox_1(void)
{
    lv_obj_t * mbox1 = lv_msgbox_create(NULL);

    lv_msgbox_add_title(mbox1, "Hello");

    lv_msgbox_add_text(mbox1, "This is a message box with two buttons.");
    lv_msgbox_add_close_button(mbox1);

    lv_obj_t * btn;
    btn = lv_msgbox_add_footer_button(mbox1, "Apply");
    lv_obj_add_event_cb(btn, event_cb, LV_EVENT_CLICKED, NULL);
    btn = lv_msgbox_add_footer_button(mbox1, "Cancel");
    lv_obj_add_event_cb(btn, event_cb, LV_EVENT_CLICKED, NULL);
    return;
}

事件处理

static void event_cb(lv_event_t * e)
{
    lv_obj_t * btn = lv_event_get_target_obj(e);
    lv_obj_t * label = lv_obj_get_child(btn, 0);
    LV_UNUSED(label);
    LV_LOG_USER("Button %s clicked", lv_label_get_text(label));
}

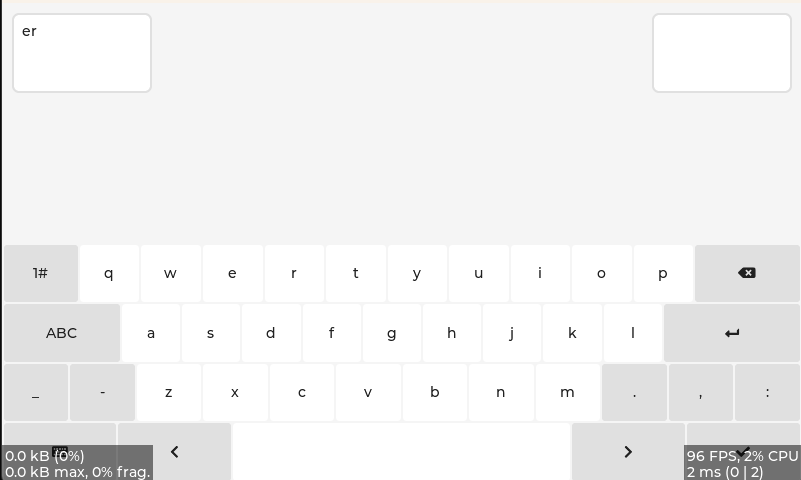

键盘（Keyboard）

键盘控件用于文本输入，支持多种键盘类型，如数字键盘、符号键盘等。

void lv_example_keyboard_1(void)
{
    /*Create a keyboard to use it with an of the text areas*/
    lv_obj_t * kb = lv_keyboard_create(lv_screen_active());

    /*Create a text area. The keyboard will write here*/
    lv_obj_t * ta1;
    ta1 = lv_textarea_create(lv_screen_active());
    lv_obj_align(ta1, LV_ALIGN_TOP_LEFT, 10, 10);
    lv_obj_add_event_cb(ta1, ta_event_cb, LV_EVENT_ALL, kb);
    lv_textarea_set_placeholder_text(ta1, "Hello");
    lv_obj_set_size(ta1, 140, 80);

    lv_obj_t * ta2;
    ta2 = lv_textarea_create(lv_screen_active());
    lv_obj_align(ta2, LV_ALIGN_TOP_RIGHT, -10, 10);
    lv_obj_add_event_cb(ta2, ta_event_cb, LV_EVENT_ALL, kb);
    lv_obj_set_size(ta2, 140, 80);

    lv_keyboard_set_textarea(kb, ta1);

    /*The keyboard will show Arabic characters if they are enabled */

}

事件处理

static void ta_event_cb(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t * ta = lv_event_get_target_obj(e);
    lv_obj_t * kb = (lv_obj_t *)lv_event_get_user_data(e);
    if(code == LV_EVENT_FOCUSED) {
        lv_keyboard_set_textarea(kb, ta);
        lv_obj_remove_flag(kb, LV_OBJ_FLAG_HIDDEN);
    }

    if(code == LV_EVENT_DEFOCUSED) {
        lv_keyboard_set_textarea(kb, NULL);
        lv_obj_add_flag(kb, LV_OBJ_FLAG_HIDDEN);
    }
}

日历（Calendar）

日历控件用于日期选择和展示，支持多种视图模式。

void lv_example_calendar_1(void)
{
    lv_obj_t  * calendar = lv_calendar_create(lv_screen_active());
    lv_obj_set_size(calendar, 185, 230);
    lv_obj_align(calendar, LV_ALIGN_CENTER, 0, 27);
    lv_obj_add_event_cb(calendar, event_handler, LV_EVENT_ALL, NULL);

    lv_calendar_set_today_date(calendar, 2021, 02, 23);
    lv_calendar_set_month_shown(calendar, 2021, 02);

    /*Highlight a few days*/
    static lv_calendar_date_t highlighted_days[3];       /*Only its pointer will be saved so should be static*/
    highlighted_days[0].year = 2021;
    highlighted_days[0].month = 02;
    highlighted_days[0].day = 6;

    highlighted_days[1].year = 2021;
    highlighted_days[1].month = 02;
    highlighted_days[1].day = 11;

    highlighted_days[2].year = 2022;
    highlighted_days[2].month = 02;
    highlighted_days[2].day = 22;

    lv_calendar_set_highlighted_dates(calendar, highlighted_days, 3);
    lv_calendar_header_dropdown_create(calendar);

}

事件处理

static void event_handler(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    lv_obj_t * obj = (lv_obj_t *)lv_event_get_current_target(e);

    if(code == LV_EVENT_VALUE_CHANGED) {
        lv_calendar_date_t date;
        if(lv_calendar_get_pressed_date(obj, &date)) {
            LV_LOG_USER("Clicked date: %02d.%02d.%d", date.day, date.month, date.year);
        }
    }
}

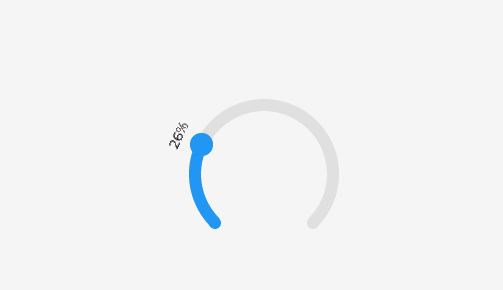

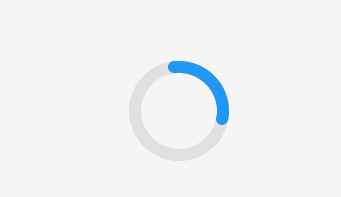

圆弧部件（lv_arc）

圆弧（arc）部件是一个较为常用的部件，它的应用场景非常多，例如：调节参数、显示
参数、显示进度，等等。

static void value_changed_event_cb(lv_event_t * e)
{
    lv_obj_t * arc = lv_event_get_target_obj(e);
    lv_obj_t * label = (lv_obj_t *)lv_event_get_user_data(e);

    lv_label_set_text_fmt(label, "%" LV_PRId32 "%%", lv_arc_get_value(arc));

    /*Rotate the label to the current position of the arc*/
    lv_arc_rotate_obj_to_angle(arc, label, 25);
}

void lv_example_arc_1(void)
{
    lv_obj_t * label = lv_label_create(lv_screen_active());

    /*Create an Arc*/
    lv_obj_t * arc = lv_arc_create(lv_screen_active());
    lv_obj_set_size(arc, 150, 150);
    lv_arc_set_rotation(arc, 135);
    lv_arc_set_bg_angles(arc, 0, 270);
    lv_arc_set_value(arc, 10);
    lv_obj_center(arc);
    lv_obj_add_event_cb(arc, value_changed_event_cb, LV_EVENT_VALUE_CHANGED, label);

    /*Manually update the label for the first time*/
    lv_obj_send_event(arc, LV_EVENT_VALUE_CHANGED, NULL);
}

动画（Animations）

动画用于界面元素的动态效果，支持多种动画类型，如移动、缩放、旋转等。



LV_IMAGE_DECLARE(animimg001);
LV_IMAGE_DECLARE(animimg002);
LV_IMAGE_DECLARE(animimg003);

static const lv_image_dsc_t * anim_imgs[3] = {
    &animimg001,
    & animimg002,
    & animimg003,
};

void lv_example_animimg_1(void)
{
    lv_obj_t * animimg0 = lv_animimg_create(lv_screen_active());
    lv_obj_center(animimg0);
    lv_animimg_set_src(animimg0, (const void **) anim_imgs, 3);
    lv_animimg_set_duration(animimg0, 1000);
    lv_animimg_set_repeat_count(animimg0, LV_ANIM_REPEAT_INFINITE);
    lv_animimg_start(animimg0);
}

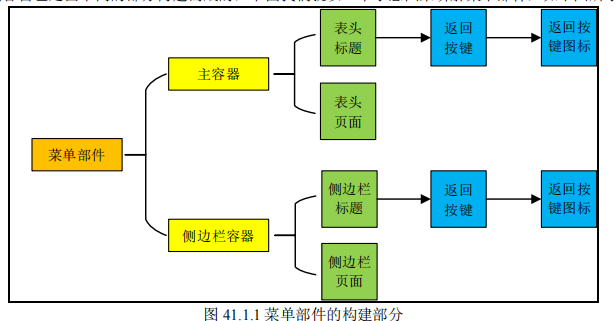

菜单部件(lv_menu)

菜单小部件可轻松创建多级菜单。命令、子菜单或者分隔条都可包括在菜单之中。每一个创建的菜单至多有四级子菜单。菜单部件是一组通常在功能上相关的命令或部件的容器。提供特殊的布局行为，并支持用户启动的工具栏大小调整和排列。

刻度（lv_scale）

void lv_example_scale_1(void)
{
    lv_obj_t * scale = lv_scale_create(lv_screen_active());
    lv_obj_set_size(scale, lv_pct(80), 100);
    lv_scale_set_mode(scale, LV_SCALE_MODE_HORIZONTAL_BOTTOM);
    lv_obj_center(scale);

    lv_scale_set_label_show(scale, true);

    lv_scale_set_total_tick_count(scale, 31);
    lv_scale_set_major_tick_every(scale, 5);

    lv_obj_set_style_length(scale, 5, LV_PART_ITEMS);
    lv_obj_set_style_length(scale, 10, LV_PART_INDICATOR);
    lv_scale_set_range(scale, 10, 40);
}

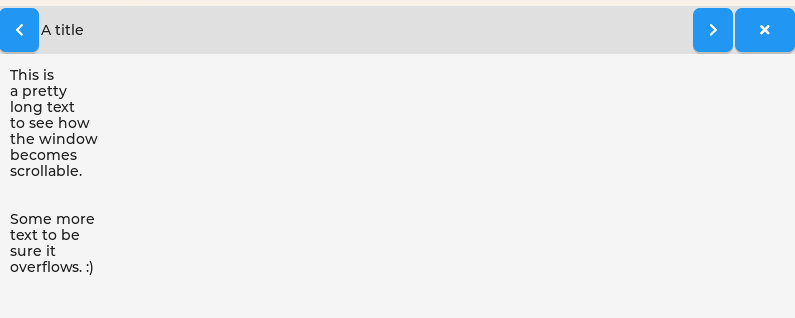

窗口部件(lv_win)

窗口部件就是一个灵活的页面，它常用于任务的前后台切换、多任务协同处理等场景 。

static void event_handler(lv_event_t * e)
{
    lv_obj_t * obj = lv_event_get_target_obj(e);
    LV_UNUSED(obj);
    LV_LOG_USER("Button %d clicked", (int)lv_obj_get_index(obj));
}

void lv_example_win_1(void)
{
    lv_obj_t * win = lv_win_create(lv_screen_active());
    lv_obj_t * btn;
    btn = lv_win_add_button(win, LV_SYMBOL_LEFT, 40);
    lv_obj_add_event_cb(btn, event_handler, LV_EVENT_CLICKED, NULL);

    lv_win_add_title(win, "A title");

    btn = lv_win_add_button(win, LV_SYMBOL_RIGHT, 40);
    lv_obj_add_event_cb(btn, event_handler, LV_EVENT_CLICKED, NULL);

    btn = lv_win_add_button(win, LV_SYMBOL_CLOSE, 60);
    lv_obj_add_event_cb(btn, event_handler, LV_EVENT_CLICKED, NULL);

    lv_obj_t * cont = lv_win_get_content(win);  /*Content can be added here*/
    lv_obj_t * label = lv_label_create(cont);
    lv_label_set_text(label, "This is\n"
                      "a pretty\n"
                      "long text\n"
                      "to see how\n"
                      "the window\n"
                      "becomes\n"
                      "scrollable.\n"
                      "\n"
                      "\n"
                      "Some more\n"
                      "text to be\n"
                      "sure it\n"
                      "overflows. :)");

}

加载器部件(lv_spinner)

加载器在 UI 设计中很常见，它可用于提示用户，当前任务正在加载中。

void lv_example_spinner_1(void)
{
    /*Create a spinner*/
    lv_obj_t * spinner = lv_spinner_create(lv_screen_active());
    lv_obj_set_size(spinner, 100, 100);
    lv_obj_center(spinner);
    lv_spinner_set_anim_params(spinner, 10000, 200);
}

微调器部件(lv_spinbox)

微调器部件本质上就是一个文本区域部件，它只不过在后者的基础上做了一些延伸。在UI 设计中，微调器主要用于精确调节某个参数值。

static lv_obj_t * spinbox;

static void lv_spinbox_increment_event_cb(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    if(code == LV_EVENT_SHORT_CLICKED || code  == LV_EVENT_LONG_PRESSED_REPEAT) {
        lv_spinbox_increment(spinbox);
    }
}

static void lv_spinbox_decrement_event_cb(lv_event_t * e)
{
    lv_event_code_t code = lv_event_get_code(e);
    if(code == LV_EVENT_SHORT_CLICKED || code == LV_EVENT_LONG_PRESSED_REPEAT) {
        lv_spinbox_decrement(spinbox);
    }
}

void lv_example_spinbox_1(void)
{
    spinbox = lv_spinbox_create(lv_screen_active());
    lv_spinbox_set_range(spinbox, -1000, 25000);
    lv_spinbox_set_digit_format(spinbox, 5, 2);
    lv_spinbox_step_prev(spinbox);
    lv_obj_set_width(spinbox, 100);
    lv_obj_center(spinbox);

    int32_t h = lv_obj_get_height(spinbox);

    lv_obj_t * btn = lv_button_create(lv_screen_active());
    lv_obj_set_size(btn, h, h);
    lv_obj_align_to(btn, spinbox, LV_ALIGN_OUT_RIGHT_MID, 5, 0);
    lv_obj_set_style_bg_image_src(btn, LV_SYMBOL_PLUS, 0);
    lv_obj_add_event_cb(btn, lv_spinbox_increment_event_cb, LV_EVENT_ALL,  NULL);

    btn = lv_button_create(lv_screen_active());
    lv_obj_set_size(btn, h, h);
    lv_obj_align_to(btn, spinbox, LV_ALIGN_OUT_LEFT_MID, -5, 0);
    lv_obj_set_style_bg_image_src(btn, LV_SYMBOL_MINUS, 0);
    lv_obj_add_event_cb(btn, lv_spinbox_decrement_event_cb, LV_EVENT_ALL, NULL);
}

调试技巧

• 日志输出：使用串口输出调试信息。
• 断点调试：利用IDE的断点功能进行单步调试。
• 模拟器：使用LVGL模拟器进行高级控件的测试。

性能优化

• 减少控件数量：高级控件通常比较复杂，尽量减少不必要的控件。
• 优化事件处理：避免在事件回调中执行重计算或重绘操作。
• 使用缓存：对于复杂的数据展示，考虑使用缓存机制。

资源与参考

官方资源

• LVGL官网
• LVGL文档
• LVGL GitHub仓库

社区支持

• LVGL论坛
• LVGL Discord频道
• Stack Overflow LVGL标签

教程与示例

• LVGL高级控件教程
• LVGL示例项目

总结

LVGL提供了丰富的高级控件，使得嵌入式系统GUI开发变得更加灵活和强大。通过本指南的学习，你已经了解了LVGL中的常用高级控件及其使用方法。记住，实践是最好的老师，多动手编写代码，多参与社区讨论，才能不断提升自己的开发水平。
