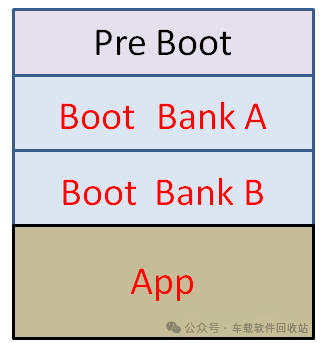

本文主要介绍不同的Boot-App升级架构。

每个tire1或者OEM都会有自己的一套或者几套刷写方案，可能方案不尽相同。简单来说，就是如何让ECU能够更新App或者Boot。实现这种功能的方式有很多种，开发初期即根据芯片内存以及刷写需求等因素设计刷写方案。

下文中App简称为A，Boot简称为B。

1. 最简单的BA架构

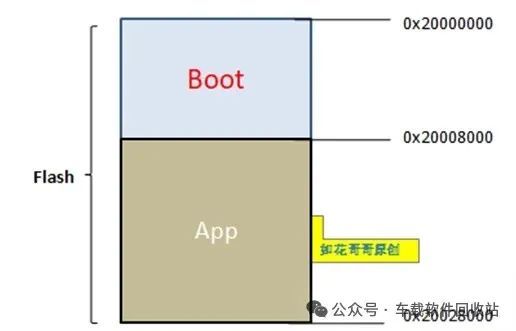

最简单的架构如下图所示，一个boot分区，一个app分区，支持boot跳转app，支持boot更新app，暂且称为BA架构模式。若在更新app过程中意外更新失败，那么ECU会因为app被擦除而无法正常工作。

BA架构模式的工作原理如下图：

BootLoader功能介绍3--Boot-App升级架构

上图描述了BA架构中ECU的上电启动时序。在APP模式下，使⽤了两种不同的诊断会话模式：默认会话和扩展会话。在Boot模式下，使⽤了三种不同的诊断会话模式：默认会话，扩展会话和编程会话。

如果ECU收到刷写指令10 02，将外部重编程请求标志设置为valid，并执⾏ECU 复位。上电复位后，ECU⾸先进入Boot，若检查外部重编程请求标志位为valid，那么停留在Boot的编程会话模式中，等待更新App软件，将外部重编程请求标志位置为Invalid。

上电复位后，ECU⾸先进入Boot，若检查外部重编程请求标志位为Invalid，则检查App有效标志位：若App有效标志位是valid，则程序跳转到App区域运行；若App有效标志位是Invalid，ECU停留在Boot下。

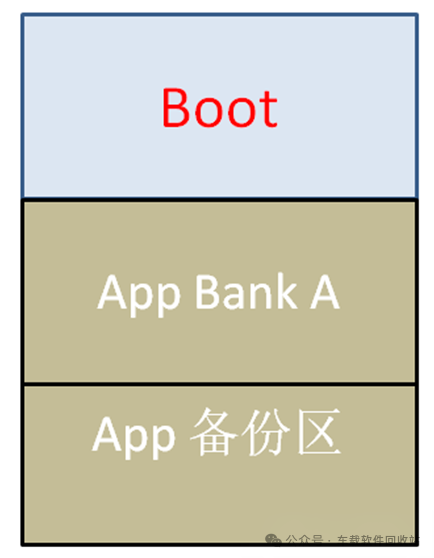

2. BAA架构/BAA'架构

一般车厂都要求ECU支持OTA功能，但是BA架构存在更新失败App无法恢复的问题，为了解决这个问题，产生了BAA架构，BAA'架构。

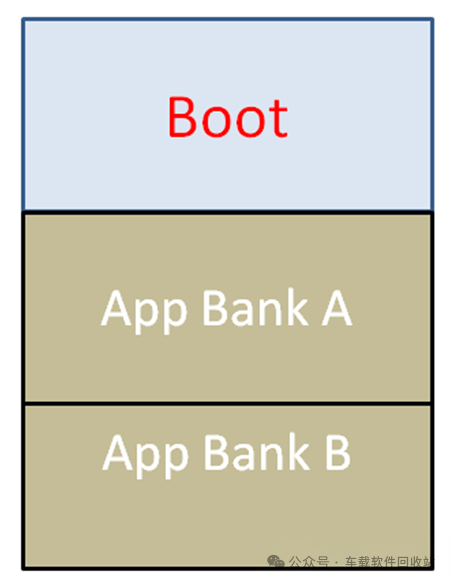

BAA架构

App既能运行在A分区（图中bank A），也能运行在B分区（图中bank B），软件中通过APP Slot分区有效标志来判断当前激活的有效分区。刷写时软件会下载到非激活分区。下载并校验成功后再切换分区。

上电复位后，ECU⾸先进入Boot，若检查外部重编程请求标志位为Invalid，则继续检查APP Slot分区有效标志，通过APP Slot标志判断当前激活的分区：若App A bank激活，则程序跳转到App A bank运行；若App B bank激活，则程序跳转到App B bank运行。

如果ECU在A bank运行时收到刷写指令10 02，则将外部重编程请求标志设置为valid，并执⾏ECU 复位。 ECU复位后，⾸先进入Boot，检查外部重编程请求标志位为valid，则停留在Boot等待更新程序。此时将软件成功写入App B bank并设置App B bank为有效分区。当ECU再次复位时通过检查APP Slot分区有效标志即可切成功换到App B bank运行。如果一个bank更新软件失败，ECU仍能在另一个bank运行。
