本文介绍了ESD（静电放电）及其器件类型，特别是TVS管在防浪涌、雷击等方面的作用。IEC 61000-4-2标准用于静电放电模型，包括CDM、HBM和SL IEC测试模型，后者常用于终端用户场景。尽管芯片设计有ESD防护等级，但额外的ESD器件保护仍有必要。文章还对比了ESD与TVS的区别，并提供了ESD管的选择参数，如钳位电压、结电容、反向工作电压和击穿电压。TI的选型指南则根据电容推荐了ESD防护解决方案。
一：介绍
ESD ：静电放电，ESD器件包含很多种，TVS属于ESD的一种；
TVS管：防浪涌、雷击等
IEC 61000-4-2 ： 静电放电模型

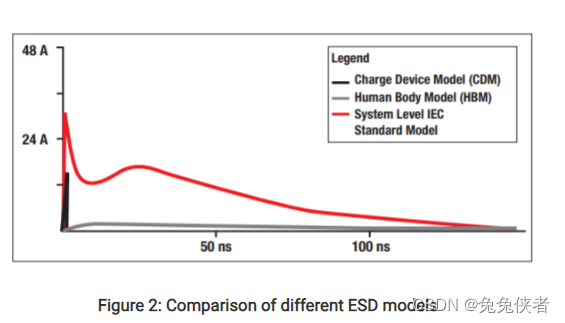

其中：CDM、HBM为在特定条件下的测试模型，SL IEC 为模拟终端用户场景下的模型
SL IEC为最常用的仿真模型；
这是为什么芯片命名标注有ESD 防护等级，却仍然需要进行ESD 器件保护的原因。（参考1）

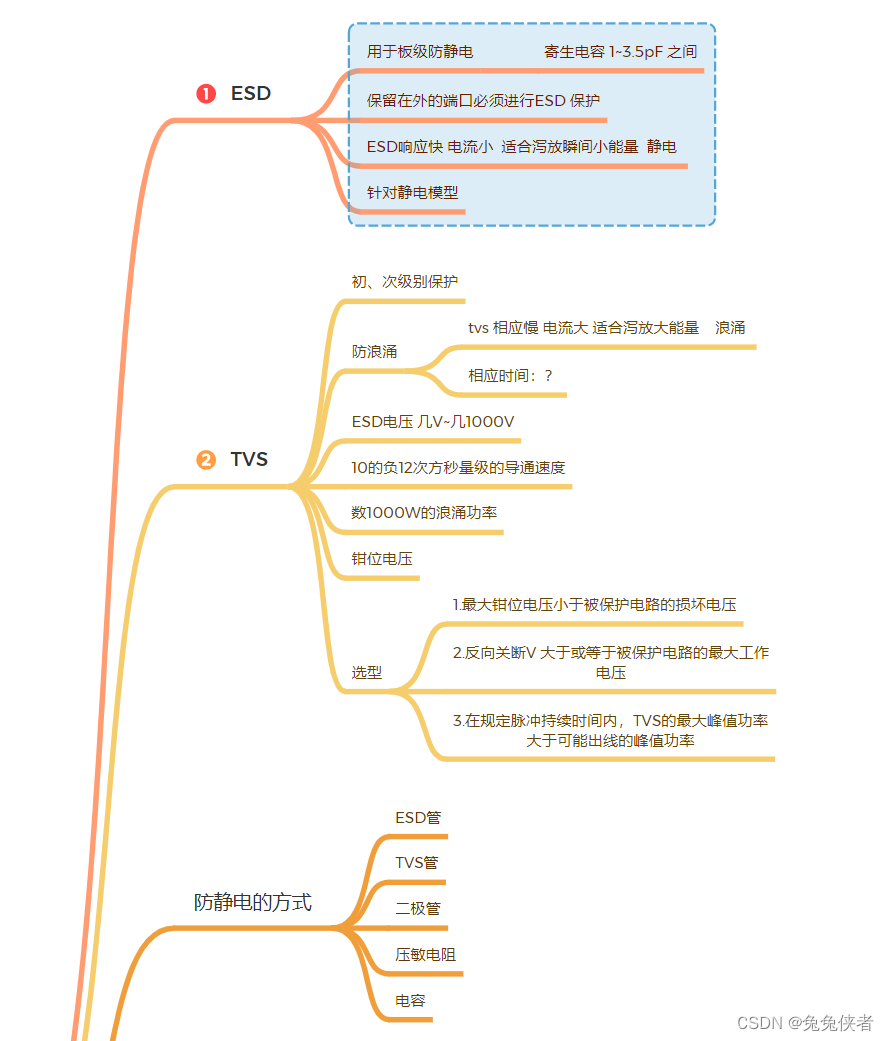

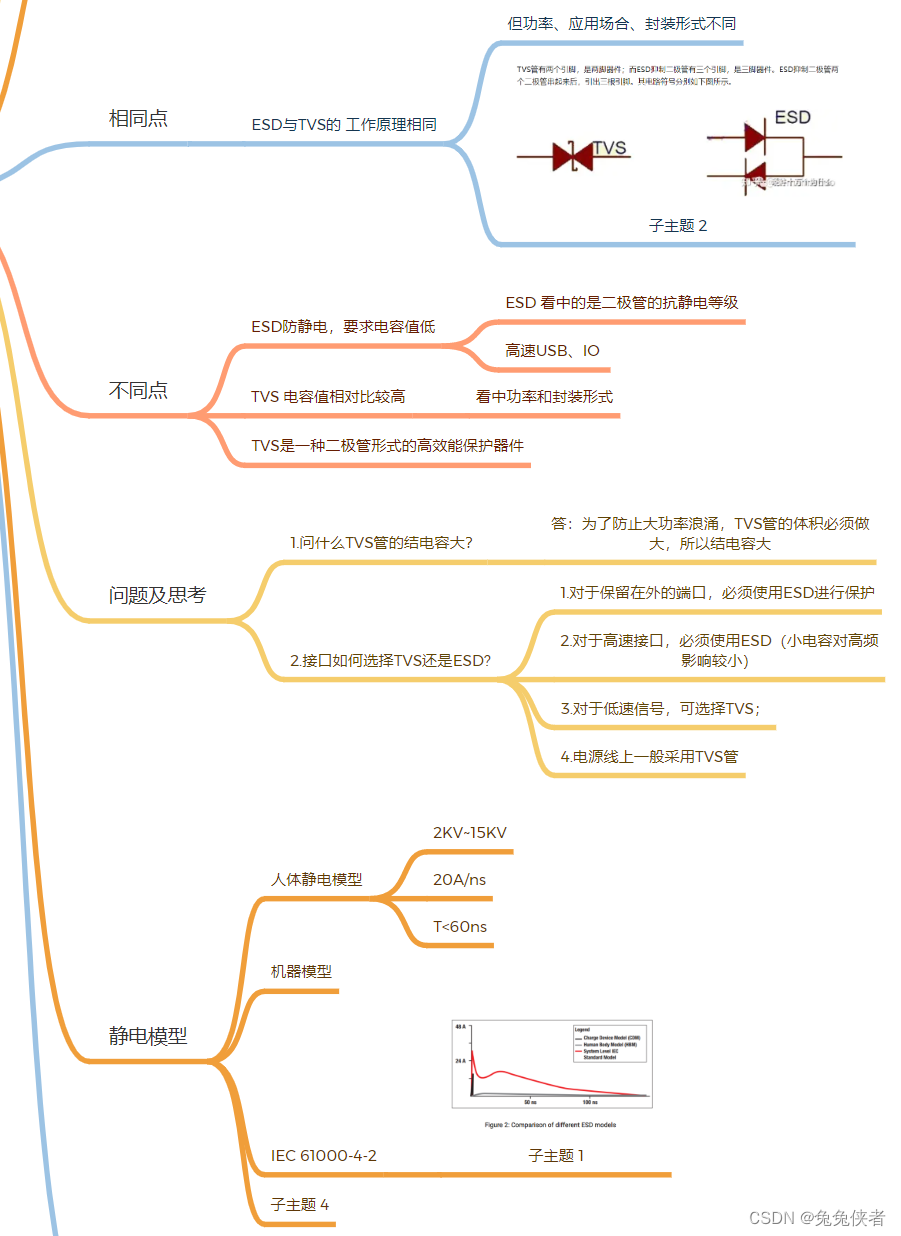

二、ESD与TVS 对比：
三、 ESD 管选择参数（部分）
1.钳位电压（参考TLP 波形）
2.结电容
3.反向工作电压
4.击穿电压
