树莓派烧录Ubuntu镜像的步骤以及烧录完之后如何用串口和SSH打开树莓派的Ubuntu界面

树莓派烧录Ubuntu镜像的步骤

1.如图1所示，打开树莓派镜像烧录器；

          图1

---

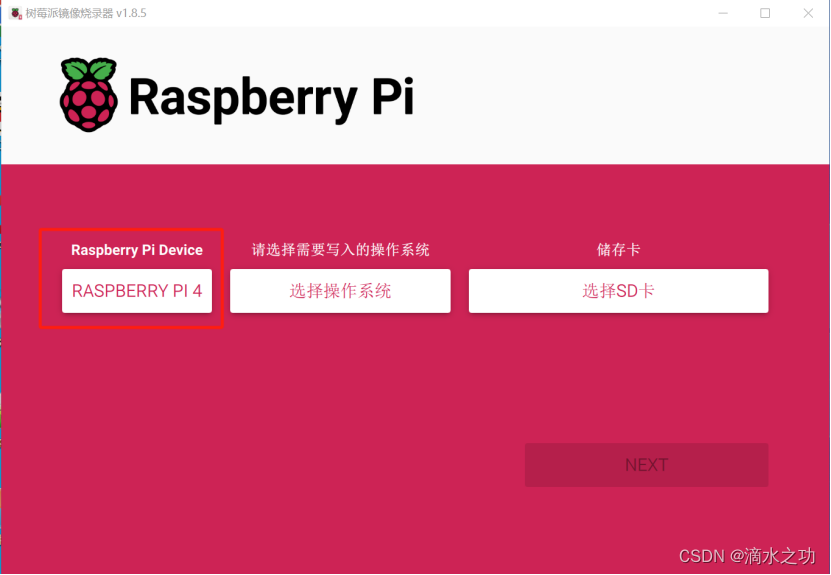

2.如图2所示选择RASPBERRY PI 4;

       图2

---

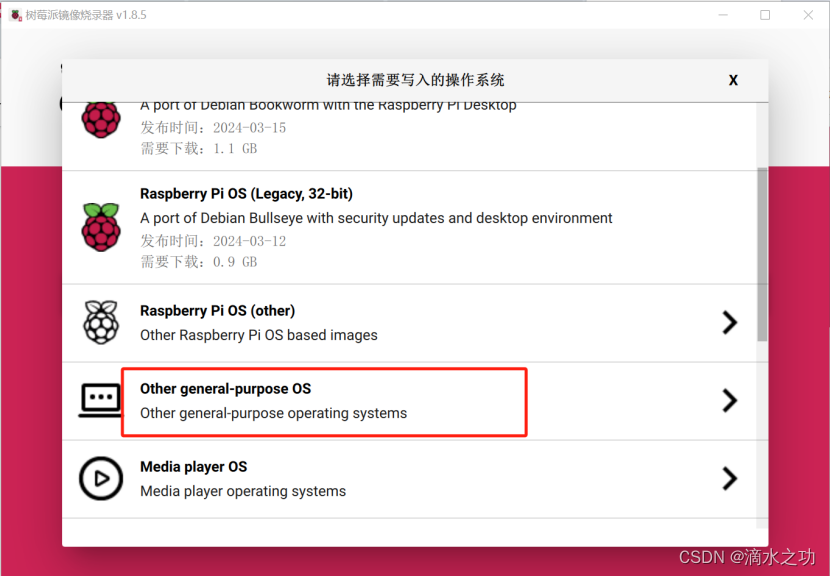

3.如图3，图4，图5，图6所示，选择操作系统，选择Other general-purpose OS，选择Ubuntu，选择Ubuntu Server 22.04.4 LTS(64-bit);

图3

                                                                             图4

图5

图6

---

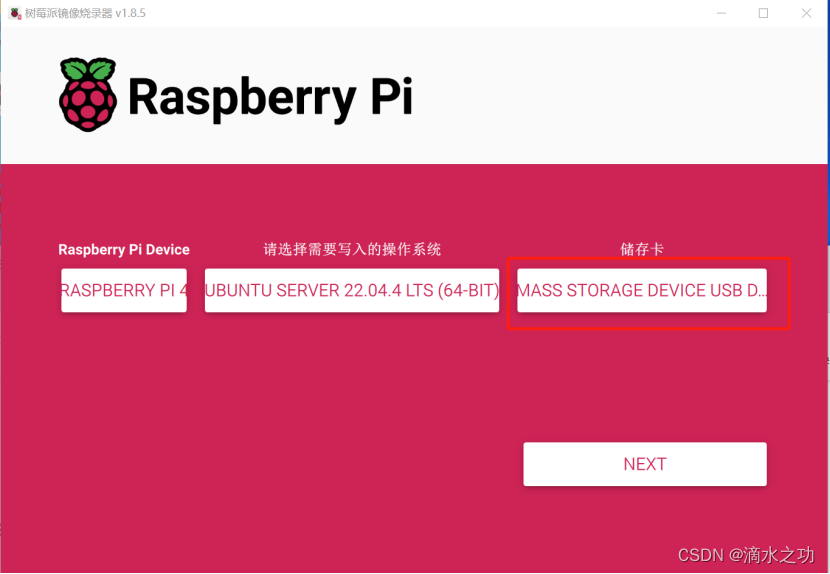

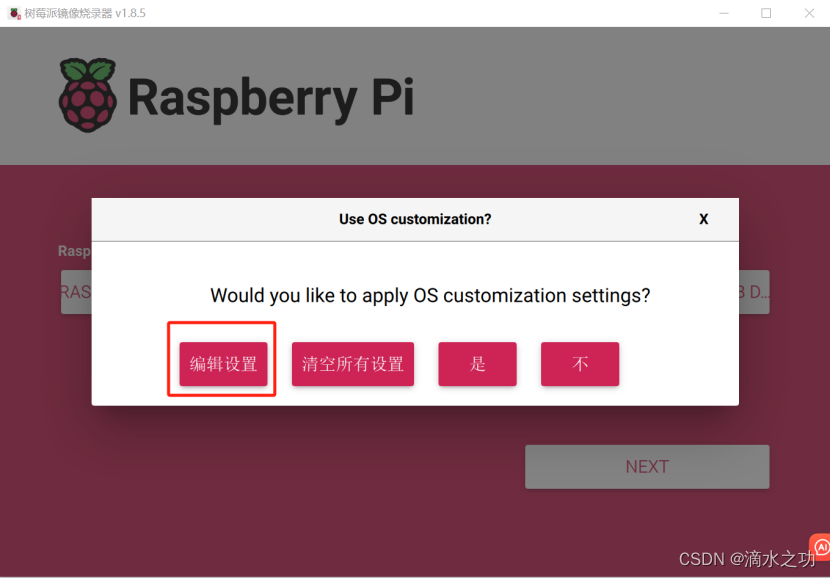

4.如图7和图8所示，选择外接读卡器的SD卡，点击NEXT，选择编辑设置；

图7

图8

---

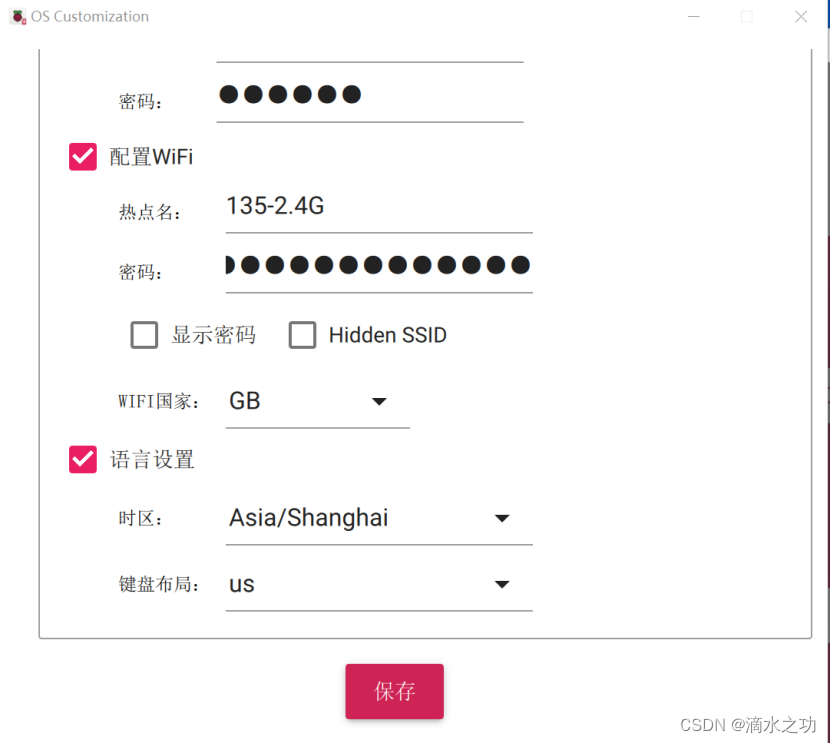

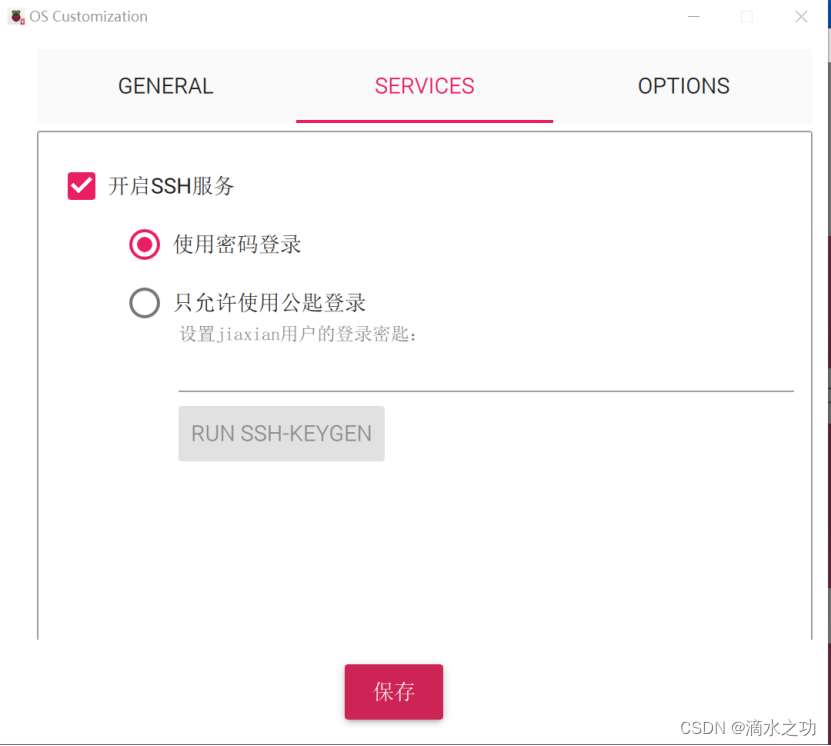

5.按如图9，图10，图11配置，配置完保存；

图9

图10

图11

---

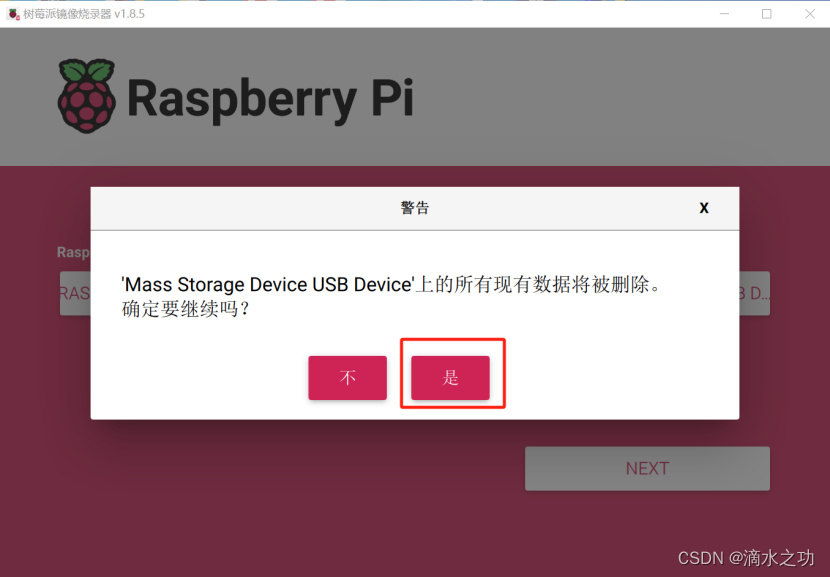

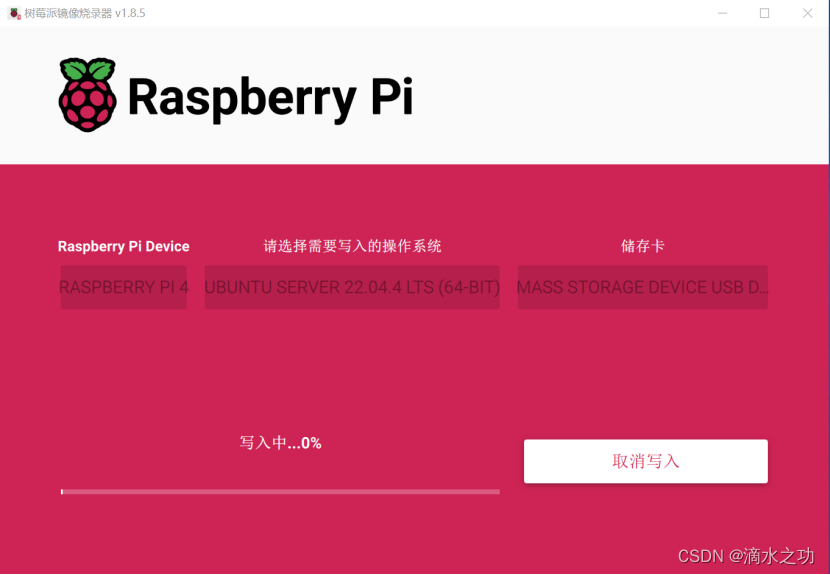

6.如图12，选择是，如图13，选择是，如图14，开始写入SD卡，注意此时卡不能拔出来，耐心等待一段时间写入完成即可；

图12

图13

图14

---

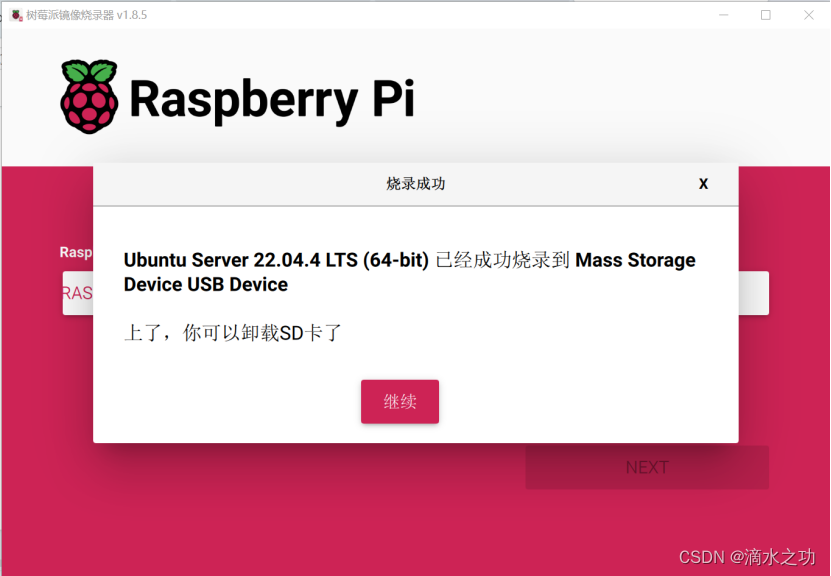

7.如图15所示，已烧录完成，拔出读卡器即可；

图15

---

烧录完之后如何用串口和SSH打开树莓派的Ubuntu界面

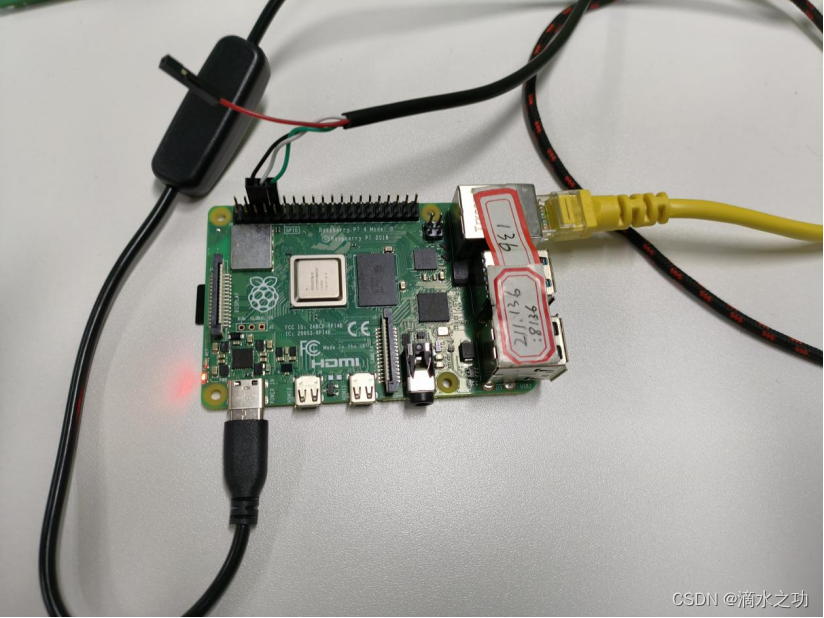

1.如图1所示，将树莓派接上电源，接上串口线，按图1所示解法(黑线：接地，白线：RX，绿线：TX)；

注意：串口线的RX和TX与树莓派板子引脚的RX和TX是反接，不然界面打不开！！！

图1

---

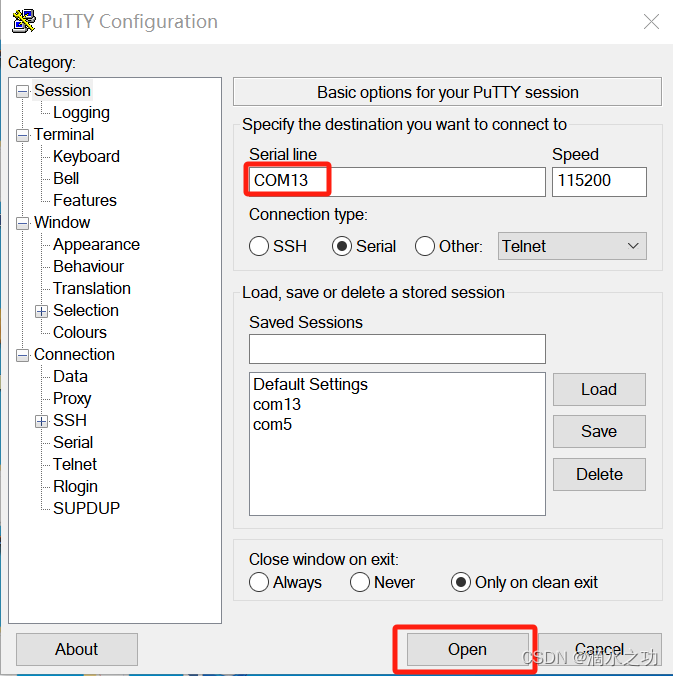

2.如图2所示，接好后打开putty串口工具，设备管理器下查找相应的COM口(一定要查，每次不一样)，频率设置到115200，点击open;

图2

---

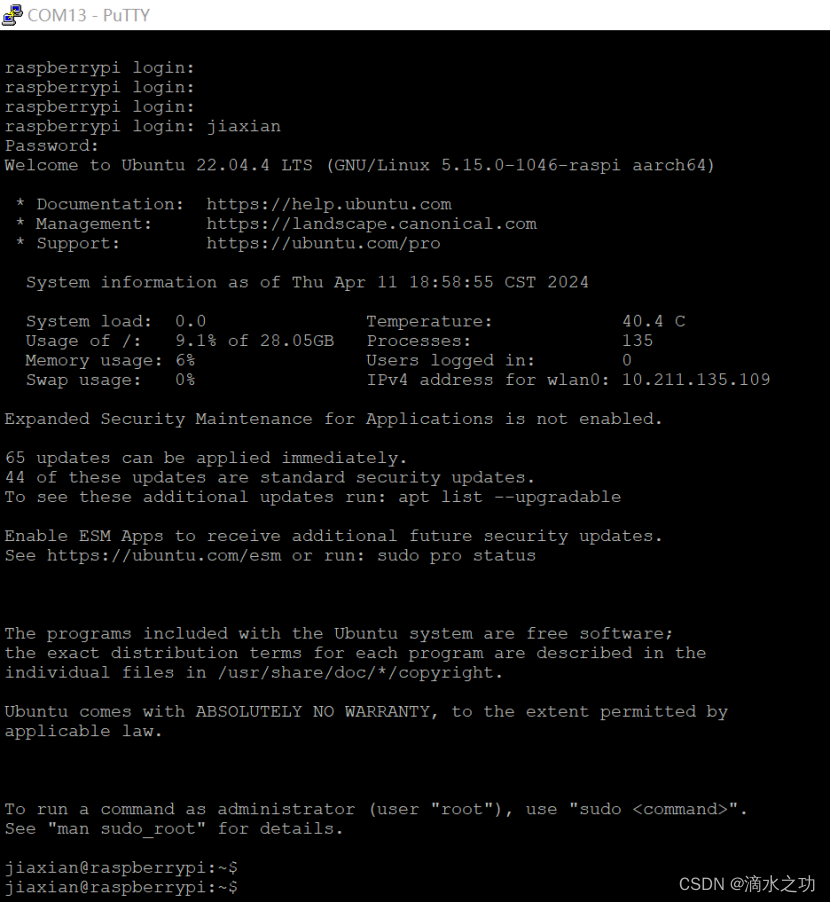

3.如图3所示，输入一开始烧录时设置的账号和密码(账号：jiaxian,密码：123456)；

图3

---

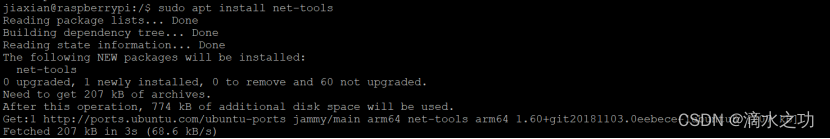

4.如图4所示，安装net-tools工具，查看板子的IP;

图4

---

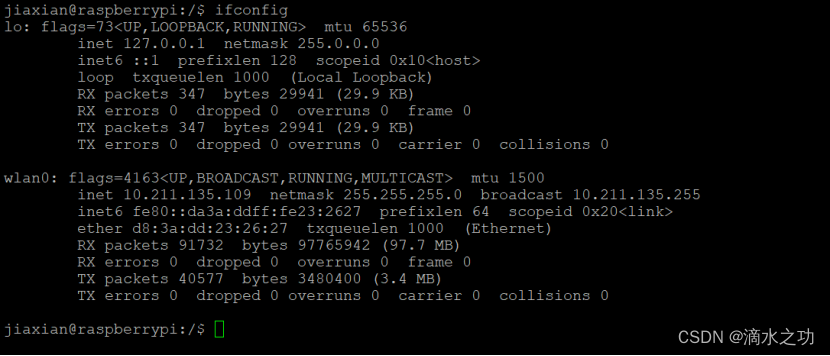

5.如图5所示，终端执行ifconfig命令，查到板子的IP为：10.211.135.109；

图5

---

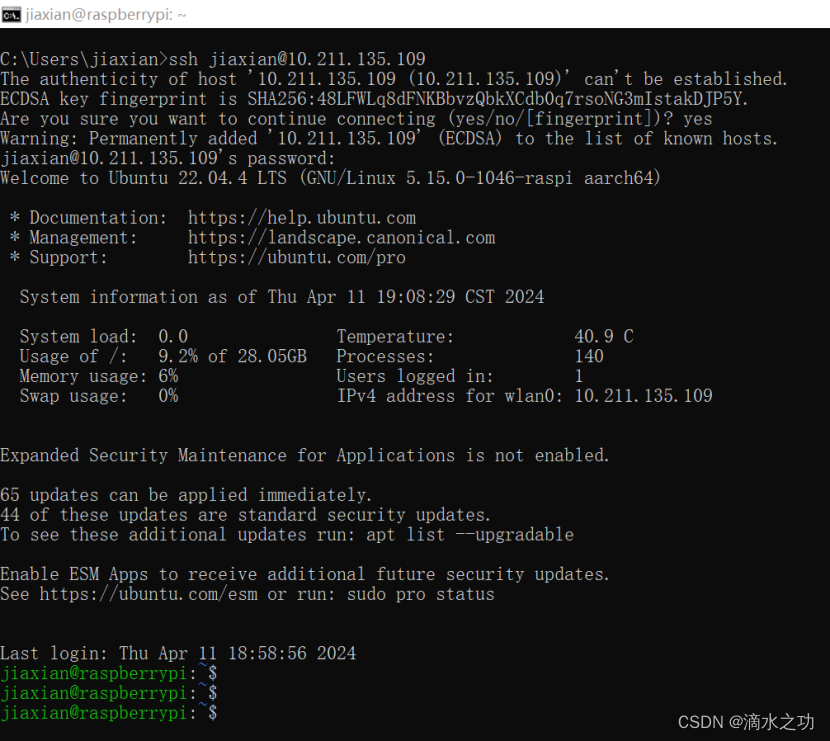

6.如图6所示，关掉putty，打开win+r界面，使用ssh登录界面，要将电脑连接上述设置的135-2.4G名称的wifi，使用jiaxian@10.211.135.109即可打开；

图6

---
