TSmaster 硬件配置及连接

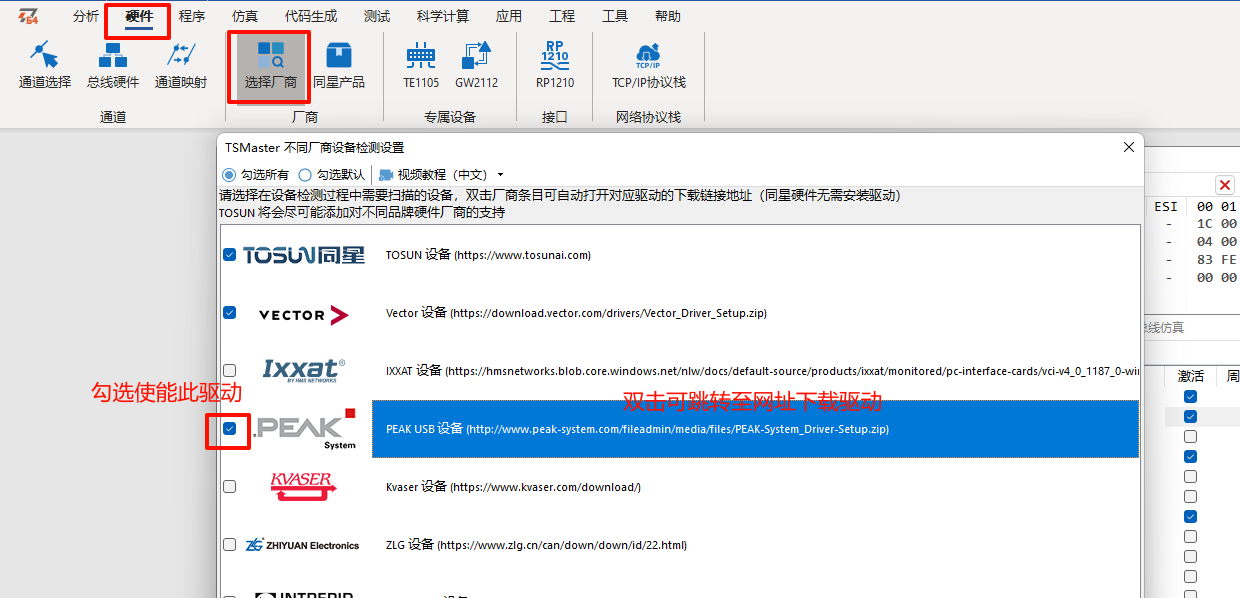

1、加载工具驱动

TSMaster 兼容的工具种类众多，默认只加载 TOSUN 和 Vector 的硬件驱动。如果想使用其他厂商的CAN驱动，需要到硬件工具提供商页面使能对应的硬件驱动

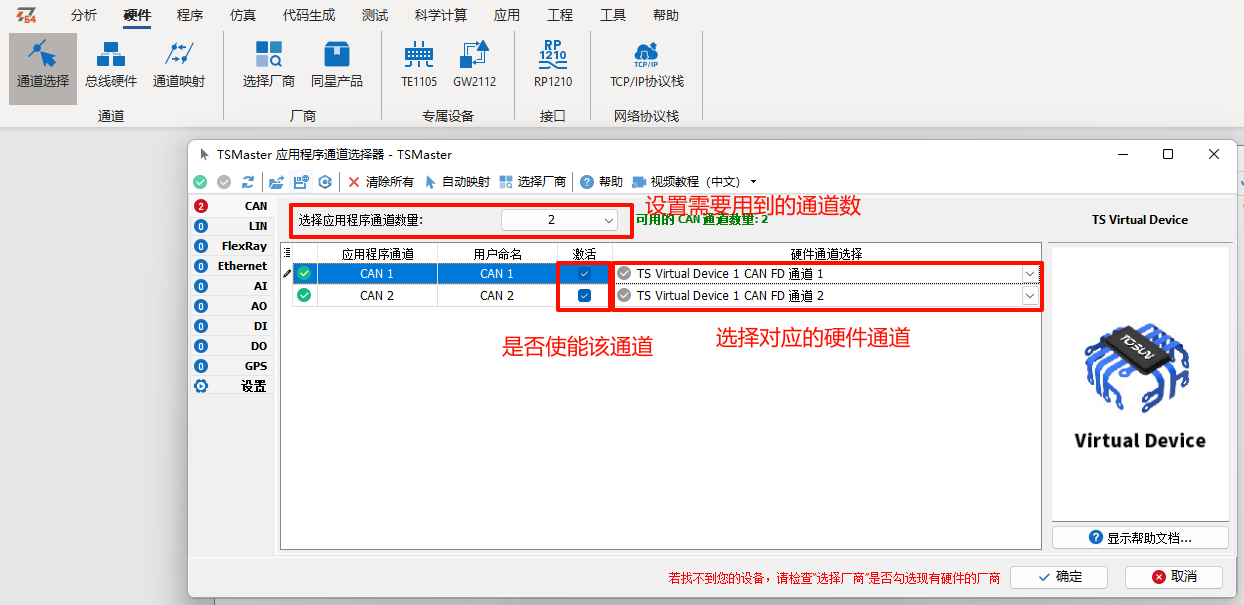

2、选择硬件通道

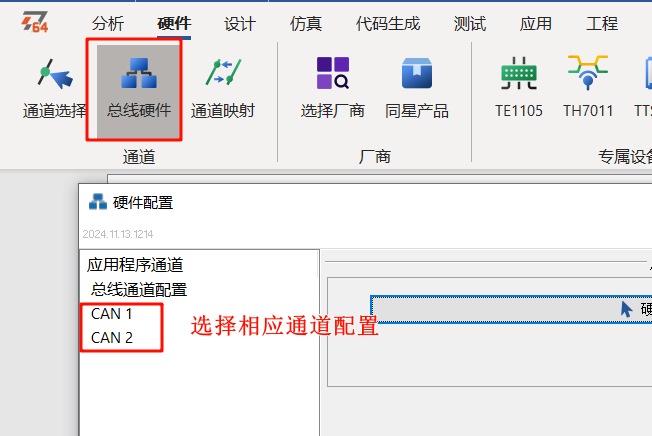

3、配置参数

常规设置硬件通道参数：波特率，采样次数，位时间等属性值。

配置界面根据CAN盒不同，界面也不同

3.1 同星CAN盒配置

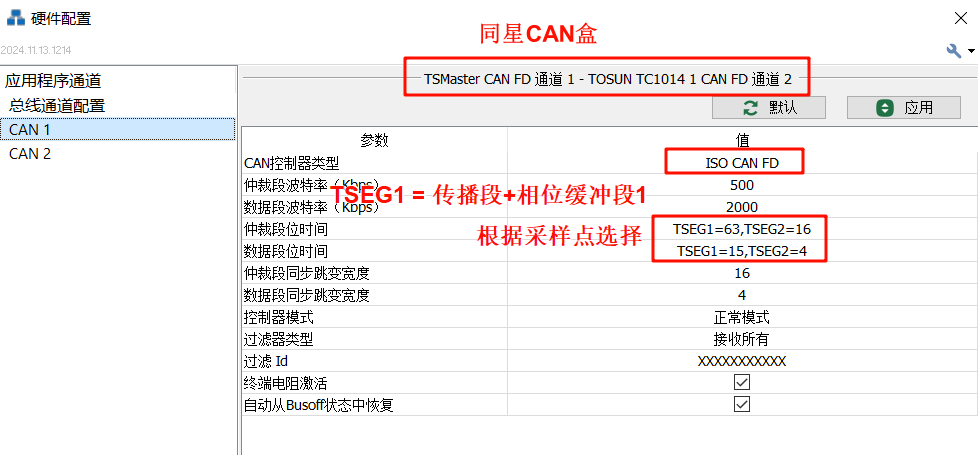

• CANFD配置
  注意：TSEG1 = 传播段+相位缓冲段1

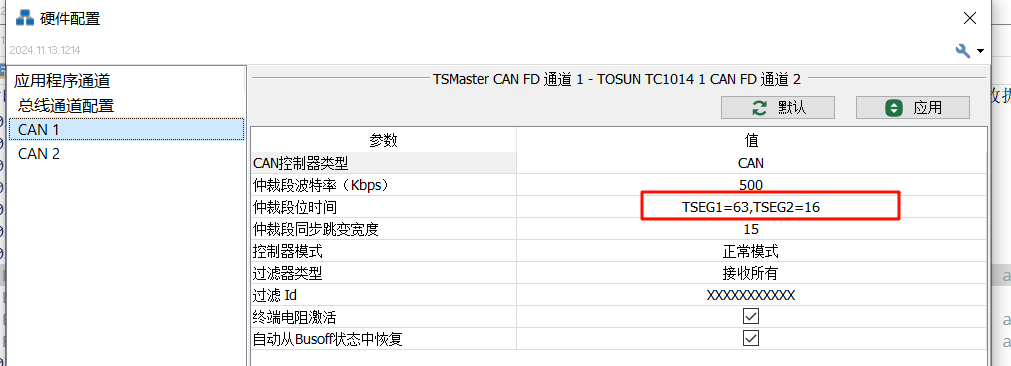

• CAN配置


3.2 PCAN盒配置

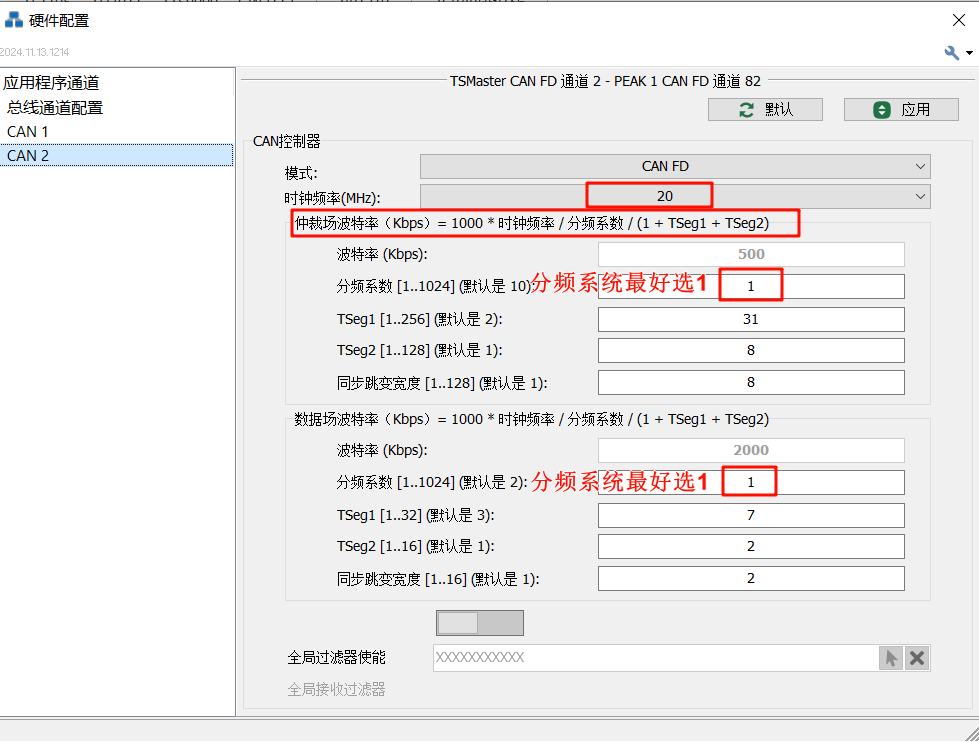

• CANFD配置
  注意：TSEG1 = 传播段+相位缓冲段1，新版本TSmaster 已经不支持PCAN的CANFD格式报文

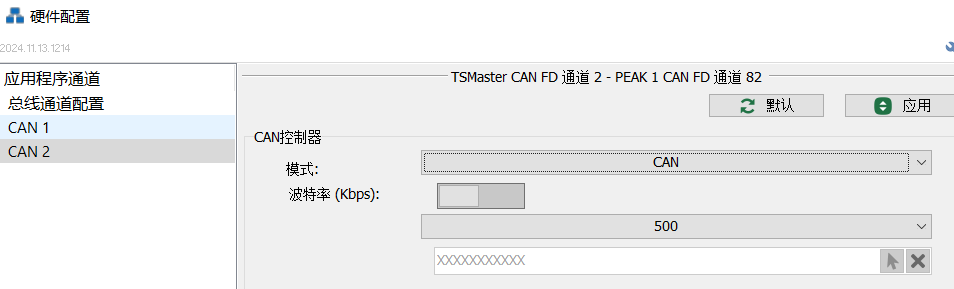

• CAN配置，默认配置即可
