一阶动态电路的响应测试（一）

一阶动态电路的响应测试（一）

一、实验目的：

 1. 测定RC一阶电路的零输入响应、零状态响应。

 2. 学习电路时间常数的测量方法。

二、实验内容：

在面包板上搭建RC电路，用开关控制零输入和零状态，用示波器观察其响应过程。

三、实验环境：

面包板一个，电路箱一个，单刀双掷开关一个，导线若干，电阻一个（100kΩ），DS1052E示波器一台，电解电容一个（10μF）。

四、实验原理：

1.零输入与零状态：

电路中某时刻的电感电流和电容电压称为该时刻的电路状态。t=0时电感的初始电流iL（0）和电容电压uc（0）称为电路的初始状态。

  在没有外加激励时，仅由t=0零时刻的非零初始状态引起的响应称为零输入响应，它取决于初始状态和电路特性（通过时间常数τ=RC来体现），这种响应时随时间按指数规律衰减的。

  在零初始状态时仅由在t0时刻施加于电路的激励引起的响应称为零状态响应，它取决于外加激励和电路特性，这种响应是由零开始随时间按指数规律增长的。

2. 时间常数τ的测定方法:

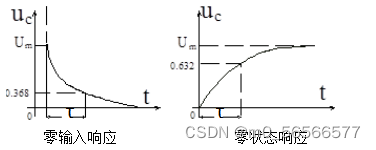

用示波器测量零输入响应的波形如下图所示,

根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/τ。当t＝τ时，Uc(τ)＝0.368Um。此时所对应的时间就等于τ。亦可用零状态响应波形增加到0.632Um所对应的时间测得τ.



3.RC一阶响应电路图：

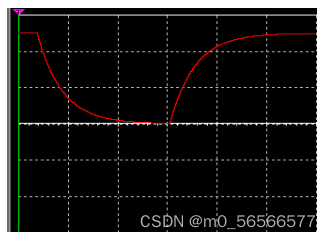

4.仿真波形图：

五、实验数据：

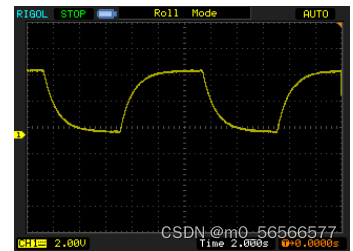

v实验波形图：



1. 零输入响应：（电容放电过程）

U1	U2	Up-p	ΔU	ΔY	t1	t2	放电时间
4.88V	2.00V	4.64V	2.93V	2.88V	-10.72s	-9.76s	5.52s

(注：ΔU为电压变化量理论值，ΔY为电压变化量实际值)

1. 零状态响应：（电容充电过程）

U1	U2	Up-p	ΔU	ΔY	t1	t2	充电时间
3.04V	160mV	4.64V	2.93V	2.88V	-4.00s	-5.04s	5.6s

(注：ΔU为电压变化量理论值，ΔY为电压变化量实际值)

六、数据分析总结：

1. τ的测量：

根据uc＝Ume-t/RC＝Ume-t/τ:

充电过程：当t＝τ时,u2=0.632u1;

放电过程：当t＝τ时,u2=0.368u1;

可得：ΔU=2.93V

Ÿ零输入响应：

τ= t2- t1=960ms

Ÿ零状态响应:

τ= t1- t2=1.04s

1. 误差分析：

1. 示波器测量ΔU有误差；
2. 电容正负极接反也会导致误差；

    3.总结：τ的大小能大致描述充放电的快慢。
