电路学习——叠加定理

 第一步：找出待求部分，让部分内的电压源变导线，电流源断开，求出待求内容 '

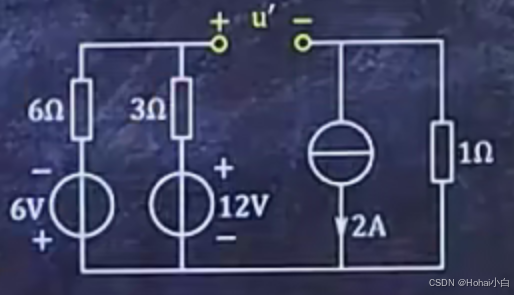

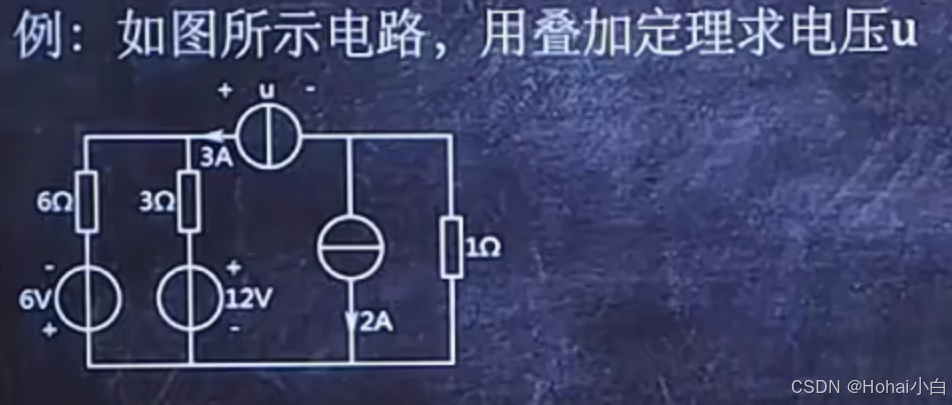

题目中让求电流源两端的电压，所以该区域为待求部分。

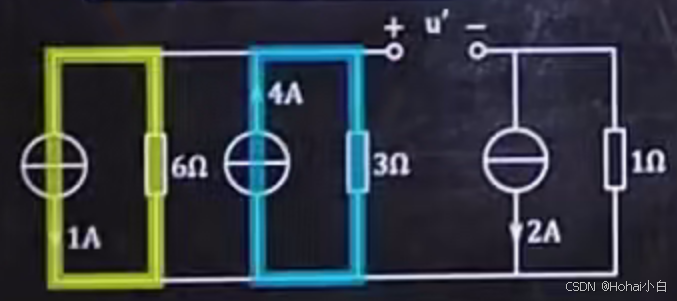

让黄色部分的电压源变导线，电流源断开，变化成下图。

  将上图化简，根据前面所学的电路简化七条原则
1.电压源串联

2.电流源并联

3.电压源和电流源串联

4.电压源和电流源并联

5.电压源转化为电流源

6.电流源转化为电压源

7.▲-Y等效变换

上图左侧两个电压源与电阻串联根据原则5可以转化为电流源与电阻并联。

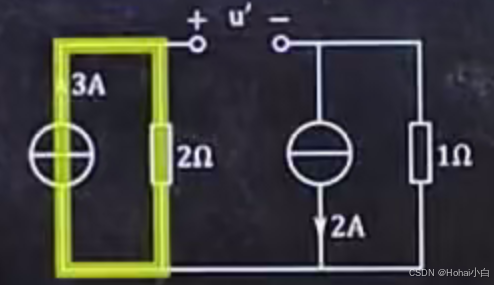

 根据原则2电流源并联可以合并为一个电源，两个电阻并联通过欧姆定律可以合并为一个电阻，简化为下图。

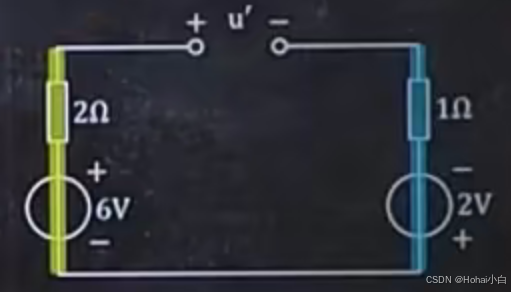

 然后通过原则6，电流源与电阻并联可以转化为电压源与电阻串联，简化为下图。

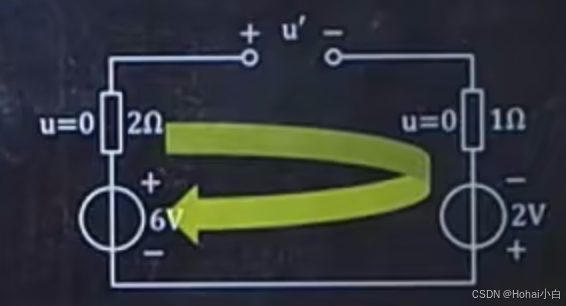

 因为u'部分是断开的，整条电路是没有电流，所以电阻两端没有电压。对电路使用基尔霍夫定律，列出公式。

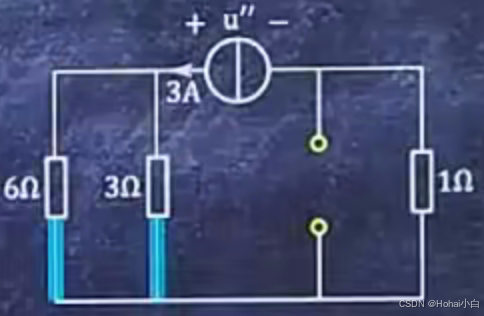

第二步：恢复待求部分，让部分外的电压源变导线，电流源断开，求出待求内容''



左侧电阻并联可以等效为一个电阻，右侧部分因为有一个区域是断开的，所以简化后只剩一个电阻。

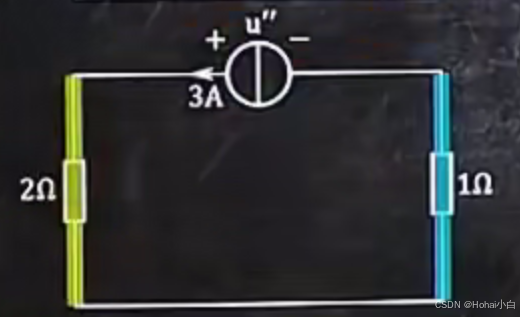

 两个电阻串联可以继续简化为一个电阻。

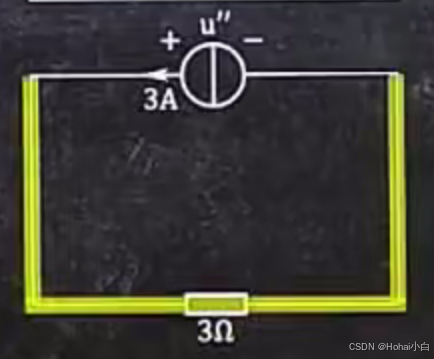

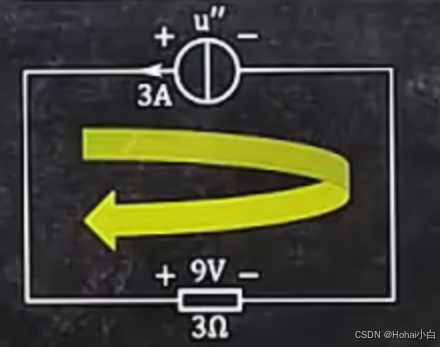

由于电流源流出的电流为3A，电阻阻值为3Ω，所以电阻两端的电压为9V。

使用基尔霍夫定律列公式：



第三步：用第一步结果加上第二步的结果



参考：猴博士爱讲课
