集成变压器的网口的PCB设计

目录

集成变压器的RJ45网口

PCB设计

---

补充之前一期的网口的PCB设计的内容，本文介绍一下集成变压器的RJ45网口的PCB设计。

网口的PCB设计_网口变压器输出的4组差分对,是信号地包地吗-CSDN博客

集成变压器的RJ45网口

  集成变压器的RJ45网口是一种将网络变压器直接封装于RJ45接口内部的模块化设计，广泛应用于以太网通信设备中。其核心功能是通过集成的磁性元件（如脉冲变压器）实现信号隔离、阻抗匹配和共模噪声抑制，确保数据在传输过程中的稳定性和安全性。相比传统分立式变压器方案，集成设计显著节省PCB空间，简化电路布局，同时提升抗干扰能力，尤其适用于千兆甚至万兆高速网络环境。该接口通常支持IEEE 802.3标准，具备耐高压隔离特性，能有效保护设备免受雷击或电源故障影响。此外，其一体化结构增强了机械可靠性，降低了生产成本，成为现代交换机、路由器、工业控制设备及消费电子产品的主流选择。随着PoE（以太网供电）技术的普及，集成变压器的RJ45还可能兼容电力传输功能，进一步扩展应用场景。

PCB设计

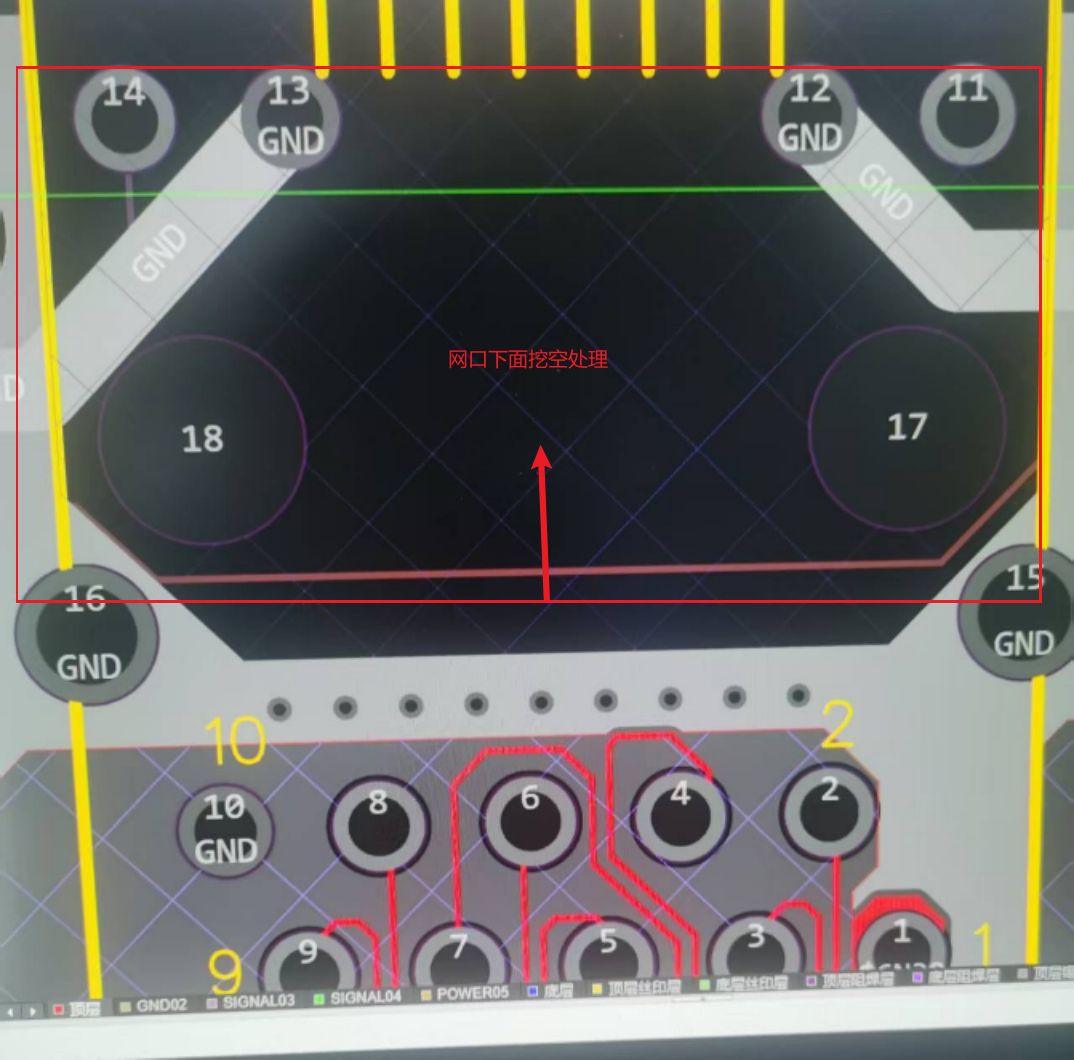

该网口把变压器集成在其中，设计时应该将网口下面挖空，这个我们在之前讲网口的文章中提到过，变压器下面是要挖空的，集成之后这个设计要求依然是没有变的。

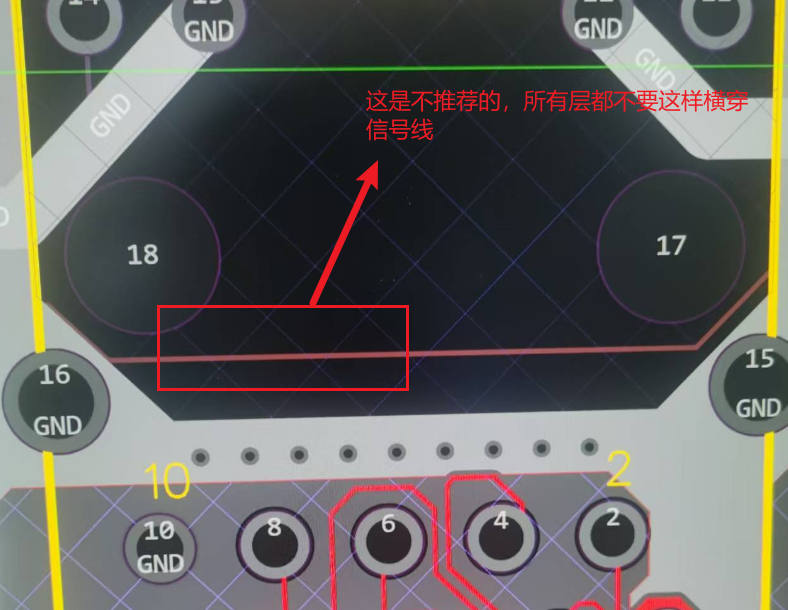

网口中间不允许穿信号线。

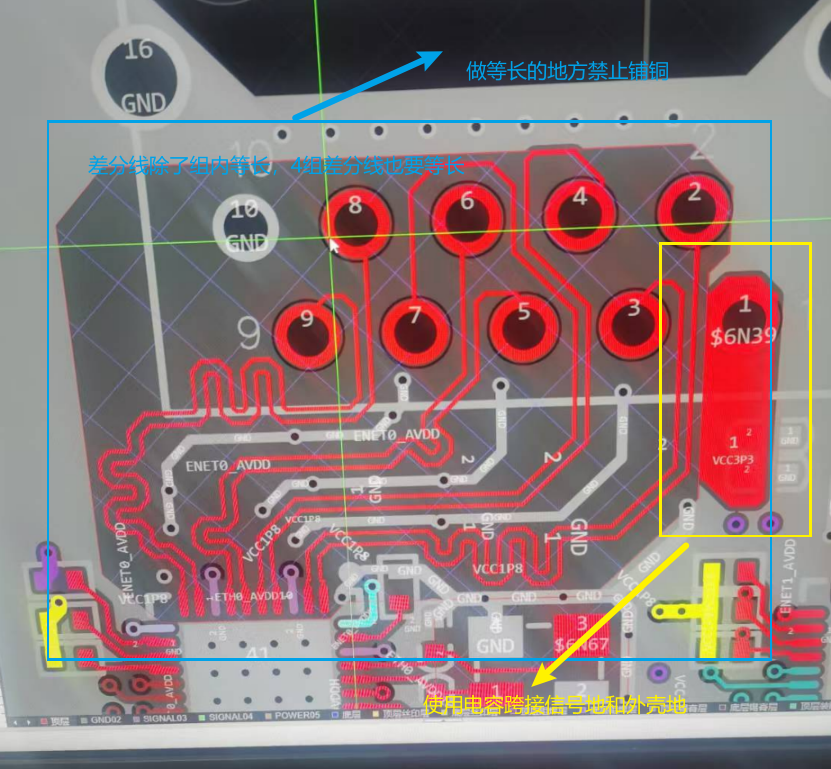

4组差分线除了组内需要进行等长，组与组之间也要进行等长，等长之后的蛇形线旁边不允许铺铜，这是因为此时铺铜会出现很多尖角铜，它会产生天线效应，从而影响信号质量。

信号线和机壳地的跨接需要放置跨接电容。
